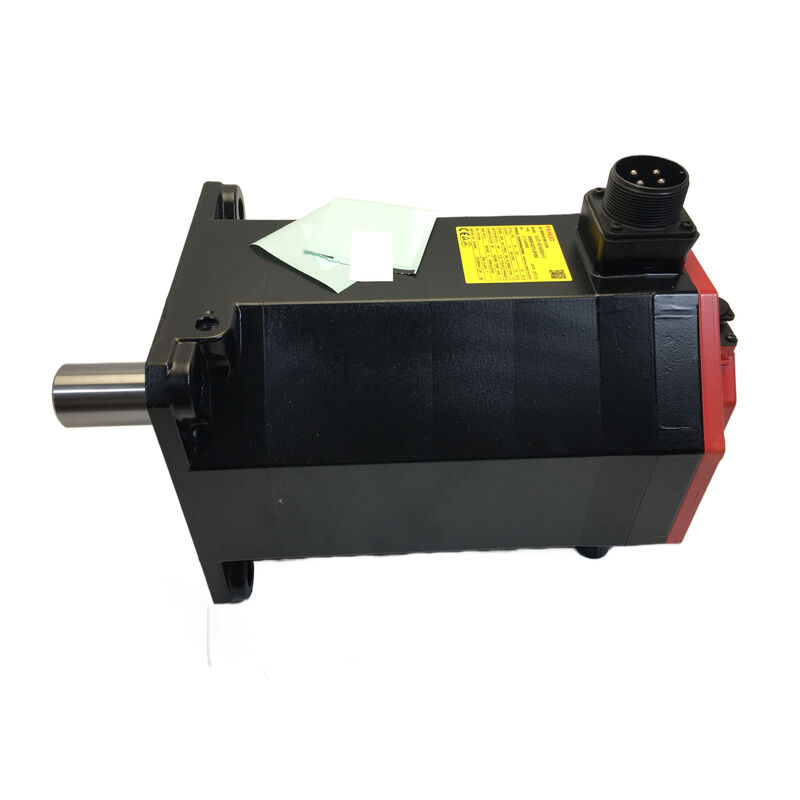

FANUC A06B-0235-B605 AC Servo Motoru
AiS8/4000 90V frenli konik çubuk
Kritik Uygulamalar için Hassas Mühendislik
FANUC A06B-0235-B605, konik bir şaft (TPR) ve 90V DC elektromanyetik tutma frenine sahip bir AiS8/4000 AC servomotordur.Bu özel yapılandırma dikey eksenler için güvenilir performans sağlar, karşı ağırlıklı spindle başları ve yerçekimi veya kalıntı yay gücü güvenli pozisyon tutma gerektirdiği uygulamalar.
Temel Özellikler
- 2.5 kW nominal güç8 Nm durma torklu
- 4,000 RPM maksimum hızYüksek performanslı operasyon için
- Tapered shaft (TPR)Güvenli mekanik bağlantı için
- 90V DC elektromanyetik bekleme frenBaşarısızlık güvenliği için
- a64iA kodlayıcıDönüş başına 64.000 darbelerle
- Koruma derecesi IP65Endüstriyel ortamlar için
Teknik özellikler
| Parametreler |
Değer |
| Model |
AiS 8/4000 |
| İsimlendirilmiş Çıktı |
2.5 kW |
| Durma tork |
8 Nm |
| Durma akımı |
11 A |
| Rütbeli Akım |
8.3 A (sürekli) |
| Maksimum Hız |
4,000 RPM |
| Motor Voltajı |
184V, 3 fazlı |
| Sıklık |
267 Hz |
| Güçlendirici Girişi |
200-240V AC, 50/60Hz |
| Polonyalılar |
8 |
| Güç faktörü |
% 97 |
| Çubuk Tipi |
Klavye ile konik (TPR) |
| Elektromanyetik fren |
90V DC |
| Kodlayıcı |
a64iA (64,000 ppr artış) |
| Koruma derecesi |
IP65 |
| İzolasyon sınıfı |
F |
| Çevre sıcaklığı |
0-40°C |
| Ağırlık |
Yaklaşık 10 kg. |
| Kaynağı |
Japonya |
Uygulama Alanları
Bu motor konfigürasyonu, hassas hız ve konumlandırma kontrolü gerektiren ve arıza güvenliği ile tutma yeteneği gerektiren uygulamalar için özel olarak tasarlanmıştır:
- Dikey işleme merkezi Z ekseni
- CNC sondaj makineleri ve tüylü tahrik makineleri
- Dikey eklemli robot hücreleri
- Palet değiştiriciler ve otomatik yükleme sistemleri
- 5 eksenlik döner eğimli masalar
Kodlayıcı Teknolojisi
A64iA artışlı kodlayıcı, tüm çalışma hızı aralığında kesin kapalı döngü pozisyon kontrolü için gerekli yüksek çözünürlüklü geri bildirimi sağlayan, dönüş başına 64.000 darbeler sağlar.Bu hızlı hızlanma ve yavaşlama aşamalarında doğru konum izleme sağlar.
Sıkça Sorulan Sorular
Düz varyasyonlara kıyasla konik ocağın amacı nedir?
Konik şaft (TPR), tüm konik yüzeyde sıkıştırma kuvvetini dağıtan mekanik bir müdahale uyarısı oluşturur.Bu iki yönlü tork ters ve titreşim altında gevşeme üstün direnç sağlar, yüksek döngülü CNC uygulamaları için sadece sürtünme düz oyu bağlantılarından daha güvenilir hale getirir.
90V DC fren nasıl çalışır ve dikey eksen kullanımı için güvenli midir?
Fren, yayla bağlı, güç serbest bırakma prensibi üzerine çalışır. 90V DC uygulamak fren normal çalışma için serbest bırakır.veya güç arızası) anında yay bağlanmasına neden olurBu arıza güvenliği tasarımı, yerçekimi yüklemesinin güvenli bir tutma gerektirdiği dikey eksen uygulamaları için özel olarak tasarlanmıştır.
A64iA kodlayıcısı mutlak mı yoksa artışsal mı?
a64iA, döngü başına 64.000 darbeler sağlayan artan bir kodlayıcıdır.Mutlak pozisyon tutma gerektiren uygulamalar için, mutlak bir nabız kodlayıcısı olan bir varyant seçin.
Bu motorla hangi amplifikatör uyumludur?
Bu motor, FANUC αi serisi servo amplifikatörleri için FSSB üzerinden iletişim kurmak için tasarlanmıştır.Standart 200V sınıfı αi SVM amplifikatörleri kullanın ve amplifikatörün mevcut değerinin motorun 11A durak akım gereksinimini karşıladığını doğrulayın.
Bu motor için en önemli bakım hususları nelerdir?
Birincil bakım, fren aşınmasına (monitör tutma torkun bozulmasına), konik oçak frettine (kurulum sırasında uygun bir bağlantı torkunu sağlamak) odaklanmaktadır.ve kodlayıcı performansı (konum alarmı veya hız geri bildirim hataları için izleme)Tüm bileşenler nitelikli tamir tesisleri aracılığıyla servis edilebilir.
Not:FANUC A06B-0235-B605, OEM yedek servo motorudur. Kurulumdan önce amplifikatör uyumluluğunu, fren voltajı kaynağını ve çubuk bağlama tasarımını makinenizle ilgili belgelerle karşılaştırın.
