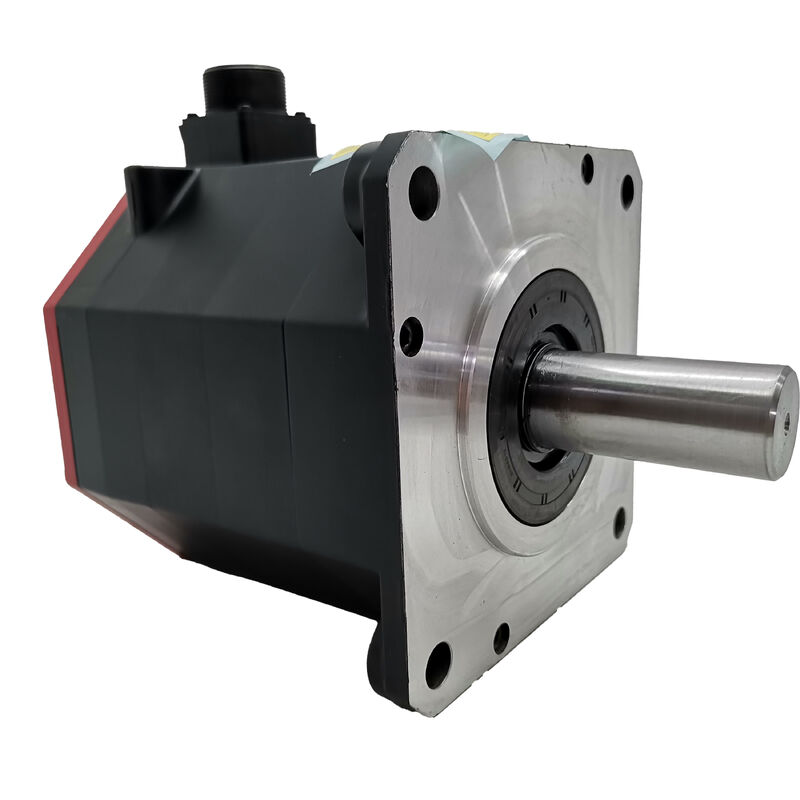

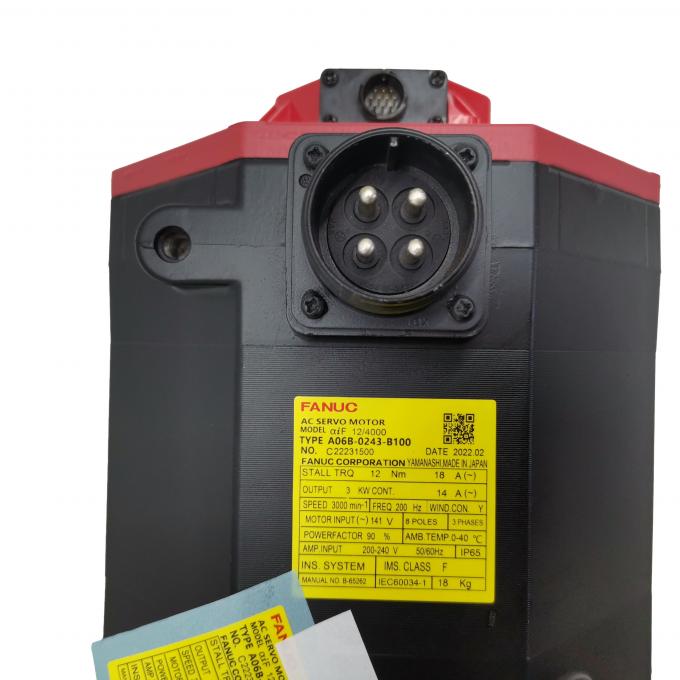

Fanuc A06B-0243-B100 AC Servo Motor
αiF 12/3000, Düz Şaft, A1000 Mutlak, Fren Yok
Ürün Genel Bakış
Parça Numarası: A06B-0243-B100
Ayrıca Şöyle Aranır: A06B0243B100, FANUC A06B-0243-B100, Fanuc A06B0243B100
Motor Modeli: αiF 12/3000
Sınıflandırma: Fanuc Alpha iF Serisi AC Fırçasız Servo Motor -- 12 Nm Durma Torku, 3.0 kW, 3.000 rpm, Düz Pürüzsüz Şaft, Fren Yok, Alpha i A1000 Mutlak Darbe Kodlayıcı, IP65
Teknik Özellikler
| Parça Numarası | A06B-0243-B100 |
| Motor Modeli | αiF 12/3000 |
| Net Ağırlık | 42.6 lbs (~19.3 kg) |
| Durma Torku | 12 Nm |
| Nominal Çıkış | 3.0 kW |
| Maksimum Hız | 3.000 rpm |
| Giriş Voltajı | 200-240V AC |
| Frekans | 50/60 Hz |
| Fazlar | 3 fazlı |
| Nominal Akım | 14 A |
| Darbe Kodlayıcı | Alpha i A1000 (seri mutlak) |
| Kodlayıcı Çözünürlüğü | 1.000.000 darbe/devir |
| Şaft Tipi | Düz pürüzsüz (SLK -- kamalı değil) |
| Elektromanyetik Fren | Yok |
| Koruma Sınıfı | IP65 |
| İzolasyon Sınıfı | F Sınıfı |
| Çalışma Sıcaklığı | 0°C ila +40°C |
| Uyumlu Amplifikatörler | Fanuc αi serisi servo amplifikatörleri (αiSV) |
| Uyumlu Kontroller | Fanuc Serisi 0i, 15i, 16i, 18i, 21i, 30i, 31i, 32i |
| Menşei | Japonya |
On İki Newton-Metre – Orta Menzilli Takım Tezgahı Eksenleri İçin Doğru Motor
A06B-0243-B100, αiF motor ailesinin üretken orta seviyesini işgal eder. 12 Nm sürekli durma torku ve 3.0 kW nominal çıkış ile, eksen yüklerinin 12 Nm sürdürülebilir tork bütçesi dahilinde rahatça kaldığı küçük ila orta ölçekli CNC takım tezgahları için mükemmel bir şekilde uygundur.
3.000 rpm tavanı bu makine kategorisi için uygun hızlı travers hızları sağlarken, 14A nominal akım standart üç fazlı elektrik altyapısına uyar. 42.6 lbs (19.3 kg) ağırlığıyla, kurulum ve bakım sırasında uygun kaldırma desteği önerilir.
Düz Pürüzsüz Şaft – Kamalı Olmayan Kaplin
Düz pürüzsüz şaft (SLK) torku yalnızca sürtünme sıkıştırma kuvveti yoluyla iletir. Bu tasarım, 12 Nm durma torkunu ve tepe ivme taleplerini karşılamak için uygun şekilde belirtilmiş bölünmüş göbekli sıkıştırma kaplinleri veya hidrolik genleşme göbekleri gerektirir.
Bu konfigürasyon, standart dişli çektirmeler kullanılarak basit göbek çıkarılması sunar ve dar makine ortamlarında bakım avantajları sağlar. Kamalı bağlantı gerektiren uygulamalar için, kamalı A06B-0243-B200 varyantı mevcuttur.
Fren Yok – Yatay Eksenler İçin Standart Konfigürasyon
B100 tanımı elektromanyetik fren olmadığını belirtir, bu da yatay CNC besleme eksenleri için standarttır. Dinlenme konumu, konum döngüsünün aktif kaldığı ve kodlayıcının sürekli geri bildirim sağladığı αi servo amplifikatörünün servo kilidi işleviyle korunur.
Bu konfigürasyon, fren devreleri, röleler ve zamanlama mantığı ihtiyacını ortadan kaldırarak panel karmaşıklığını ve bileşen sayısını azaltır. Frenli varyantlar (B300 ve B400), yerçekiminin ek tutma güvenliği gerektirdiği dikey eksenler için ayrılmıştır.
A1000 Mutlak Kodlayıcı – Güç Döngüleri Boyunca Konum Koruma
1.000.000 darbe/devir ile Alpha i A1000 seri mutlak darbe kodlayıcısı Fanuc αi servo amplifikatöründeki yedek pil aracılığıyla güç kapalıyken çok turlu konumu korur.
Bu, günlük referans alma döngülerini ortadan kaldırarak, başlangıçta anında koordinat kullanılabilirliği sağlar ve program ortası durmalarından sorunsuz kurtarma olanağı tanır. Yüksek çözünürlük, olağanüstü boyutsal doğruluk ve yüzey kalitesi kalitesini destekler.
Pil Bakımı: A1000 yedek pili αiSV servo amplifikatöründe bulunur. Çok turlu sayacın sıfırlanmasını ve eksenin zorla yeniden referans alınmasını önlemek için Fanuc CNC düşük pil alarmı verdiğinde değiştirin.
A06B-0243 Serisi Konfigürasyon Referansı
| Parça Numarası | Şaft | Kamalı | Fren | Sızdırmazlık |
| A06B-0243-B000 | Konik | Evet | Yok | IP65 |
| A06B-0243-B100 | Düz pürüzsüz | Hayır | Yok | IP65 |
| A06B-0243-B100#0100 | Düz pürüzsüz | Hayır | Yok | IP67 |
| A06B-0243-B200 | Düz | Evet | Yok | IP65 |
| A06B-0243-B300 | Konik | Evet | 24V yaylı | IP65 |
| A06B-0243-B400 | Düz pürüzsüz | Hayır | 24V yaylı | IP65 |
| A06B-0243-B101 | Düz pürüzsüz | Hayır | Yok | IP65 (i1000 kodlayıcı) |
Amplifikatör ve CNC Uyumluluğu
A06B-0243-B100, Fanuc αi serisi servo amplifikatörleri (αiSV) – özellikle αiSV 40 veya αiSV 80 modülleri ile çalışır. Uyumlu CNC platformları arasında Fanuc Serisi 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B ve 32i bulunmaktadır.
Yedek motorları takarken, kararsız eksen davranışı veya amplifikatör hatalarını önlemek için CNC eksen parametrelerinin αiF 12/3000 motor tipi spesifikasyonuyla eşleştiğini doğrulayın.
Tipik Uygulamalar
- Orta CNC dikey işleme merkezi besleme eksenleri – Kompakt ve orta format VMC'lerde X, Y ve Z sürücüleri
- CNC tornalama merkezi taşıma ve enine kızak sürücüleri – Z ekseni taşıma ve X ekseni enine kızak sürücüleri
- Delme-dokunma ve kompakt işleme merkezi ana eksenleri – Kısa, hızlı hareketlere sahip yüksek döngülü üretim makineleri
- Çok eksenli işleme merkezi ikincil sürücüleri – B ekseni döner sürücüler ve döner tabla konumlandırma eksenleri
Sıkça Sorulan Sorular
B100 (düz pürüzsüz şaft) ile B000 (konik şaft) arasındaki fark nedir?
B000, kendiliğinden merkezlenen kaplin için kamalı bir konik şafta sahipken, B100 sürtünme ile kenetlenen göbek bağlantısı için düz pürüzsüz bir şafta sahiptir. Motor performansı aynıdır – seçim makinenizdeki mevcut kaplin göbeğine bağlıdır.
A06B-0243-B100'ün her CNC açılışında referans alma döngüsüne ihtiyacı var mı?
Hayır. Alpha i A1000 mutlak kodlayıcı, yedek pil aracılığıyla güç kapalıyken çok turlu konumu korur. Eksen koordinatları, kurulum ve tek seferlik konum senkronizasyonundan sonra referans alma hareketi olmadan hemen kullanılabilir.
A06B-0243-B100 için hangi Fanuc amplifikatör modülü gereklidir?
Motor, bir Fanuc αi serisi servo amplifikatörü (αiSV) gerektirir – özellikle 3.0 kW / 14A derecelendirmesi için αiSV 40 veya αiSV 80 modülleri. Fanuc Serisi 0i-D, 0i-F, 16i, 18i, 21i, 30i ve 31i kontrolleri ile uyumludur.
Motor ağırlığı (42.6 lbs) bakım planlamasıyla neden ilgilidir?
19 kg'ın üzerinde olduğu için, motor kurulum ve çıkarma sırasında, özellikle dar makine muhafazalarında iki kişilik kullanım veya uygun kaldırma desteği gerektirir. Tek kişilik kullanım hasar veya yaralanma riski taşır.
Standart B100 yerine IP67 sızdırmaz varyantı (#0100) ne zaman belirtilmelidir?
Motorun soğutucunun motor gövdesinin etrafında birikebileceği veya doğrudan temas edebileceği bir yere monte edildiğinde IP67'yi belirtin. Doğrudan soğutucu maruziyetinden uzakta, korumalı, iyi drene edilmiş yerler için standart IP65 yeterlidir.
