A06B-0034-B177 Fanuc AC Servo Motor A06B0034B177 AO6B-OO34-BI77

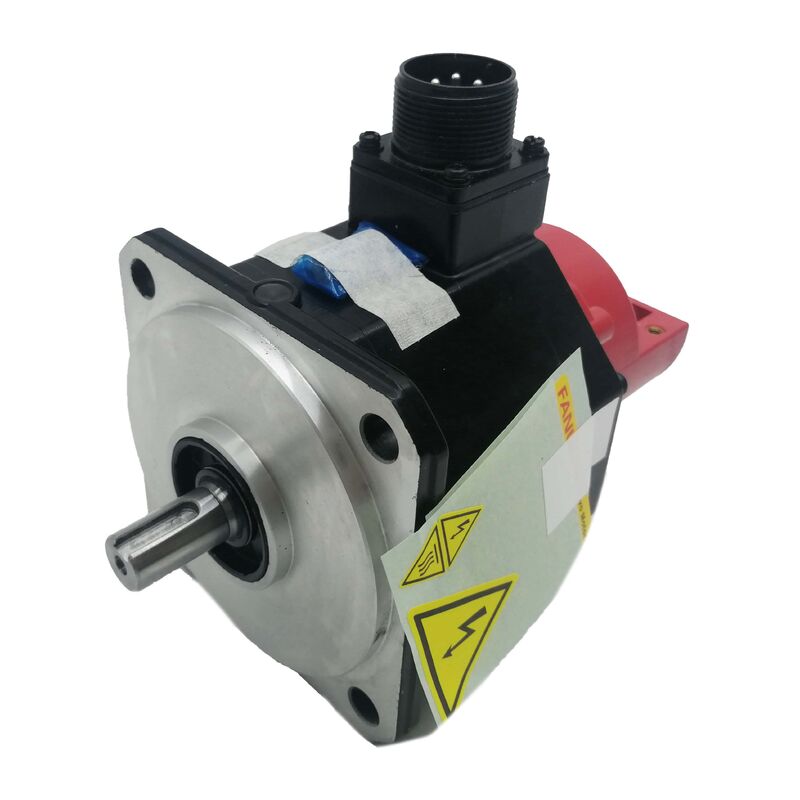

FANUC A06B-0034-B177 BETA B6/2000 AC Servo Motor

B6/2000 B6/2000 B6/2000 B6/2000 B6/2000 B6/2000

A06B-0034-B177, FANUC'un B6/2000 servomotoru, Beta serisinden 2000 rpm'lik motoru düz çubuklu, frenli, i32b kodlayıcı konfigürasyonunda.B6 işareti, motorun tork sınıfını tanımlar.: orta çaplı bir Beta motoru, orta hızda sürekli makine yükleri ile başa çıkmak için sürekli tork çıkışı.hafif konumlandırma görevleri yerine gerçek mekanik yük taşıyan makine eksenleri için boyutlandırılmış.

Dahili fren, 24V fren bobini çalıştırılmadığında varsayılan olarak çalıştırılır ve ocağı kilitli tutar.Normal servo çalışması, bobinin çalıştırılmasını gerektirir (freni serbest bırakılır)Servo off, E-stop veya güç kaybı durumunda, bobin enerjisini kaybeder ve yay hemen şafti kilitler.

Bu, B177 konfigürasyonunu dikey eksenler, eğimli kaydırmalar veya yükün bir yerçekimi bileşenine sahip olduğu ve servo hareketsiz olduğunda yerçekimi altında hareket edeceği herhangi bir mekanizma için uygun kılar.Servo kilidinin tek başına yeterli olduğu yatay eksenlerde, frensiz varyant doğru spesifikasyondur. Fren, fonksiyonel fayda olmadan devre karmaşıklığını ve bakımı artırır.

i32b kodlayıcısı, hız ve konum geri bildirimi için dönüş başına 32 sinyal periyodu sağlar.Bu, konum referansını belirlemek için her makine güçlendirmesinde bir referans-dönüş (yerleşim) döngüsü gerektirirBu döngü tamamlanana kadar makine üretime başlayamaz.

IP67 Makine Aracı Çevreleri İçin Sıfırlanmış

IP67, tozu tamamen dışlayan ve 30 dakika boyunca bir metreye geçici olarak suya daldırıldığını doğruluyor.ve temizlik işlemleri normal operasyonun bir parçasıdır., bu koruma derecesi, eksenli servo motorlar için standart özelliktir.

Ana Özellikler

Sık Sorulan Sorular

S1: Eksen etkinleştirildiğinde fren serbest bırakılmaz. 24V bobin kaynağı bağlantıda doğrulandı. Fren arızalı mı?

24V doğrulanırsa, fren bobini terminallerinin üzerindeki direnci ölçün (24V bağlantısı kesilmiştir).Açık devre, arızalı bobini doğruluyor.Direniş aralığında ise de fren çalışmaya devam ederse, diskteki mekanik bağlılık “kontaminasyon veya sıkışmış bir yay “tan dolayı serbest bırakılmasını engeller.

S2: Makine, her güçlenme sırasında bir yönlendirme döngüsü gerektiriyor.

Evet. i32b eklentilidir ∙ çalıştırıldıktan sonra darbeleri sayar ama mutlak konum hafızası yoktur.Eğer makine tam pozisyonu gerekirse, kendi kendine yönlendirme olmadan güç, mutlak bir kodlayıcısı olan bir Beta motor varyantını belirtir.

S3: A06B-0034-B177, bir fren gerekmediği yatay bir eksende kullanılabilir mi?

Motor yatay bir eksen üzerinde çalışır, ancak fren devresinin çalışma sırasında serbest bırakılan frenleri tutmak için hala 24V gerektirir.frensiz varyantı belirleyen fren bobini devresini ortadan kaldırır, dalgalanma emici, PLC'deki MBR kilitleme ve periyodik fren denetimi bakım programından..

S4: A06B-0034-B177'yi yükledikten sonra, eksende dinlenme durumunda küçük bir konum sürüklenmesi görülür.

Small drift at rest with a brake-equipped motor on a horizontal axis first warrants checking whether the brake is fully releasing — a partially applied brake creates a mechanical resistance that appears as apparent position drift to the servo loopServo etkinleştirildiğinde fren konektöründe 24V'nin bulunduğunu doğrulayın. Eğer fren tamamen serbest bırakılırsa, servo amplifikatörünün motor tipi parametrelerinin B6/2000 özelliklerine uyduğunu kontrol edin.

S5: A06B-0034-B177 nereden geliyor?

FANUC Beta serisi motor sonrası piyasası aracılığıyla yeni artı, test edilmiş yenilenmiş ve motor yeniden inşa hizmetleri.B177 (düz çubuk + fren + i32b) de dahil olmak üzere tam parça numarasını monte edilmiş motorun isim plakasından doğrulayın.Fren fonksiyonu ve kodlayıcı durumu her iki kabul testi sırasında da doğrulanmalıdır.
