FANUC A06B-0034-B577

B6/2000 Conaper Shaft ile B577 yapılandırması

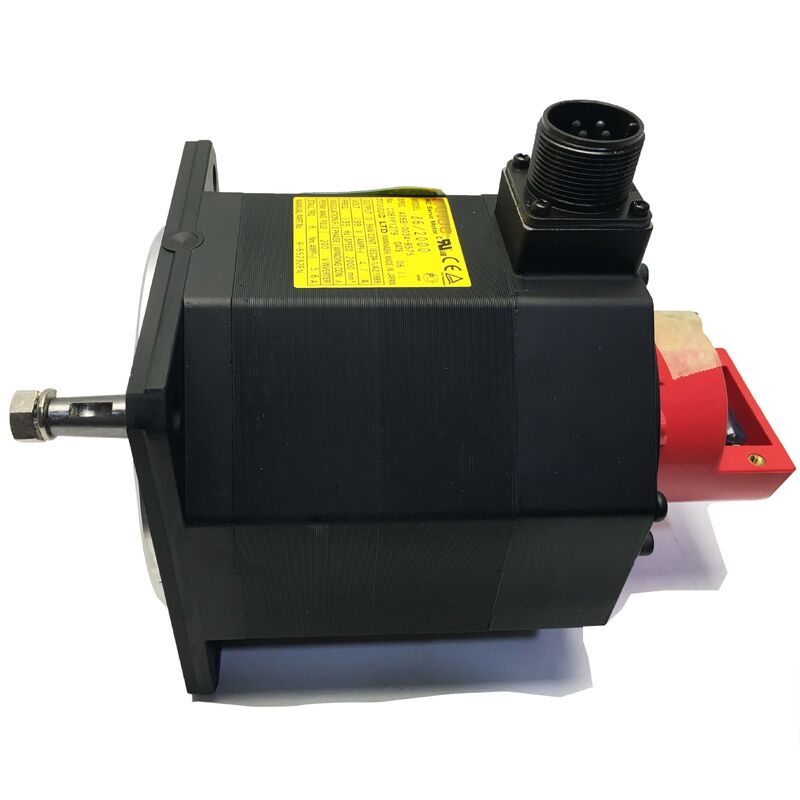

A06B-0034-B577, FANUC'un konik şaftlı, i32b kodlayıcı konfigürasyonundaki B6/2000 servomotoru.2 kg hafif konumlandırma görevleri yerine gerçek sürekli yük taşıyan CNC eksenli tahrikler için tasarlanmış fiziksel olarak önemli bir motor.

Konik şaft, bu varyantın belirleyici mekanik özelliğidir.Konik geometri, eksen sonu iplikten bir çekme bultuyla aksyal olarak şaft üzerine çekildiği için birleştirme merkezini kendinden belirlerMerkezi her seferinde aynı geometrik konuma yerleştirilir. İlk kurulumda ve sonraki her bakım çıkarma ve yeniden kurulum sırasında elle ayarlama veya yeniden düzenleme araçları olmadan.Bu tekrarlanabilirlik, motor değişikliğinden sonra eksen performansının yeni motor kurulduğu andan itibaren öngörülebilir olduğu anlamına gelir..

B6/2000 sınıfı, 199V/133Hz elektrik özelliği ile 2,000 rpm maksimum hızda Beta motor yelpazesinin orta hız ucunda çalışır.199V/133Hz, servo güçlendirici tarafından standart 200V AC üç fazlı bir ağ girişinden üretilen motor terminal durumu. Bu motor için sürücünün çıkış parametreleridir., şebekenin güç kaynağı değil.

Merkezi kurma:Çemberin sonundaki ipli deliği ve çekme çubuğunu kullanın. Çemberin ucuna asla basmayın.Çarpışma yükü direk olarak i32b kodlayıcısına ve arka rulmana akıntıdan geçer.

Ana Özellikler

i32b Kodlayıcı ️ Ekranlı, İhtiyaçlı ev sahibi

i32b, hız ve konum geri bildirimi için dönüş başına 32 sinyal periyodu sağlayan bir artan kodlayıcıdır.Servo amplifier konum kontrol için daha yüksek etkili çözünürlüğüne bu sayımı işlemlerEkran türü araç pozisyonu, her güçlendirme sırasında bir referans noktasından dürtü sayılarak belirlenir.Eğer makine tam konuma ihtiyaç varsa, kendi kendine yönlendirme olmadan güç üzerinde, mutlak bir kodlayıcı olan Beta motor varyantı doğru özelliktir

Sık Sorulan Sorular

S1: A06B-0034-B577 (kuyruklu şaft) ve A06B-0034-B177 (düz şaft) arasındaki fark nedir?

Her ikisi de aynı elektrik özelliklerine sahip B6/2000 motorlarıdır.Çubuk tipi bağlantı arayüzünü belirler bir konik için delinen bir nöbet B577 gerektirirB177 gerektirir. sipariş vermeden önce mevcut bağlantı donanımını onaylayın.

S2: Makine her güçlendirme sırasında kendi kendine yönlendirme gerektiriyor.

Evet. i32b bir artışlı kodlayıcıdır. Her güçlendirme sırasında bir referanstan sayarak konumu belirler.Bu, Beta artışlı kodlayıcı motorları kullanan makineler için beklenen normal davranıştır.Yerleşimsiz mutlak konum için mutlak kodlayıcıya sahip bir motor varyantı gereklidir.

S3: Konik şaft merkezi nasıl doğru bir şekilde monte edilir?

Motorun şaftının ucundaki ipli deliği bir çekme boğazı (çivi + yıkayıcı) ile motorun merkezini aksyal olarak koni üzerine çekmek için kullanın.Asla basmayın veya çekiç , genellikle kurulum sırasında hemen değil, titreşim altında aralıklı kodlayıcı alarmlar olarak haftalar sonra ortaya çıkan hasara neden olur.

S4: A06B-0034-B577 ile değiştirildikten sonra, eksen aşağıdaki hatayı gösterir. Neyi kontrol etmeliyiz?

Servo güçlendiricinin motor tipi parametrelerinin B6/2000 spesifikasyonuna uyduğunu kontrol edin. Parametrelerin uyumsuzluğu sürekli bir aşağıdaki hataya neden olur.Ayrıca kodlayıcı kablosunun amplifikatörün geri bildirim konektörüne tamamen oturduğunu ve kablo kalkanının amplifikatör ucunda doğru şekilde topraklandığını doğrulayınMontaj sonrası, kısır ocağın yanlış hizalanması, hata sonrasında artan mekanik sürtünmeyi ekler ve servodan kazançları ayarlamadan önce kontrol edilmelidir.

S5: Hangi servo güçlendiriciler A06B-0034-B577 ile uyumludur?

B6/2000, Beta motor uyumlu ailesinden FANUC Beta SVU ve SVM servo amplifikatörleri ile eşleşir.Güçlendiricinin nominal akımı montaj öncesinde B6/2000 motorun nominal akımı kapsar onaylayın.
