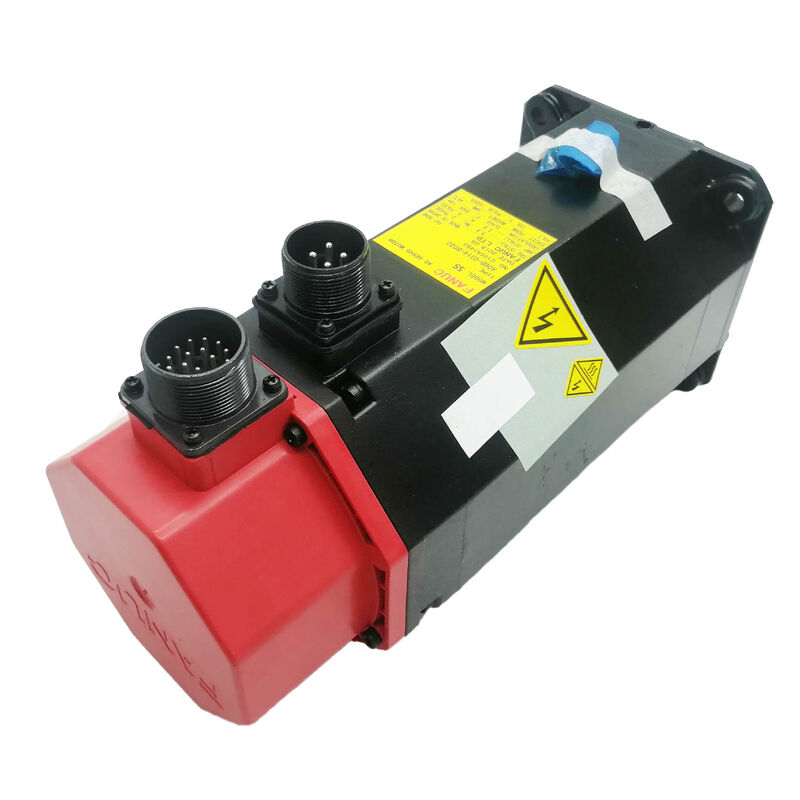

A06B-0373-B175 Fanuc AC Servo Motor A06B0373B175 AO6B-O373-B175

FANUC A06B-0373-B175 ∙ Alfa 2/3000 AC Servo Motor ∙ 2 Nm / 3000 rpm / Tapered Shaft / Elektromanyetik Fren

Parça numarası:A06B-0373-B175

Ayrıca Aradığınız:A06B0373B175

Üreticisi:FANUC Corporation (Japonya)

Alfa Serisi Bağlamı

A06B-0373-B175, FANUC'un Alpha 2/3000 servomotoru.1990'ların başından itibaren FANUC CNC alet makinelerinde BM ve BC serisinin yerini alan nesilAlfa motorları, FANUC'un 16/18/21 ve ilgili kontrol nesillerinde kullanılan MCC (Çok Kanallı Denetimci) servo mimarisi için tasarlanmıştır.

Sürekli 2 Nm ve 3000 rpm'de, bu motor küçük ve orta boyutlu alet makineleri için tasarlanmıştır. Tek eksenli bir ATC (otomatik alet değiştiricisi) sürücü, bir çip taşıyıcı servo, bir döner masa indeksleme ekseli,ya da küçük bir kuyruk kaynağı ?? Alfa serisinin mutlak kodlayıcı geri bildirim ve kompakt çerçeve boyutunun kombinasyonu doğru uyum sağlar.

A64 mutlak nabız kodlayıcısı dönüş başına 64.000 nabız sağlar ve güç döngüleri arasında mutlak çok dönüş pozisyonunu saklar.Eksen, tam konumunu hemen bildirir. Yer değiştirme döngüsü gerekmez.Bu, sık sık güç döngüsüne sahip makinelerde veya üretim yeniden başlamadan önce kayıp bir konum referansı için manuel kurtarma gerektirdiğinde pratik bir avantajdır.

Konik Çap ve Fren B175 Sonekinin Mekanik anlamı

B175 takmacası, bu motorun bir makineye nasıl entegre olduğunu tanımlayan iki mekanik özellik kodlar:

Klavyeli konik ocağı:Çubuk sonuna doğru kıvırır ve işlenmiş bir anahtar taşıyor.Konik şaftlar merkeze aksel olarak çekilir ve bir kilitleme fındığı ile sıkıştırılır bir kendi kendine merkezleşen uygunluk sadece sürtünmeye güvenmeden hem radyal hem de aksel yükleri ele alırAnahtar yolu tork aktarır. Bu kombinasyon, hem pozitif mekanik katılım hem de hassas şaft merkezleştirmenin önemli olduğu makine aracı ekselerinde yaygındır.

Elektromanyetik fren:Fren öntanımlı olarak çalıştırılır ̇ spring, fren bobininin enerjisinin kesildiği her zaman fren bantlarını diske tutar.Motorun normal çalışması için frenin serbest bırakılması için bobine enerji verilmelidir (genellikle 24V DC)Bu tasarım, frenin güç kaybı, E-stop veya alarm durumunda otomatik olarak uygulanmasını sağlar.ve yükün bir yerçekimi bileşeni ve servo off'ta kontrolsüz hareketleri olan herhangi bir sürücü tehlikeli olacaktır.

Ana Özellikler

Sık Sorulan Sorular

S1: Hangi servo amplifikatörler A06B-0373-B175 ile uyumludur?

Alpha 2/3000, A06B-6079 ve A06B-6096 serilerinden FANUC Alpha SVM (servo amplifier modülleri) ile eşleştirildi.Spesifik SVM kapasitesi, tahrik sisteminin eksen konfigürasyonuna bağlıdır. A06B-6079-H201 (SVM2-12/12) ve A06B-6096-H201 bu motor boyutu için tipik çiftlemelerdir.Güçlendiricinin akımının 2,6A motor akımını kapsadığını doğrulayın.

S2: Sürücü etkinleştirildiğinde fren serbest bırakılmaz. 24V fren bobini kaynağı motor bağlantısında onaylanmıştır. Fren arızalı mı?

Motor bağlantısında 24 V doğrulanmışken, fren bobini arızalı olabilir açık devre ̇ ne akım, ne manyetik alan, ne de fren kalıcı.Motordaki fren bobini uçlarındaki direnci ölçün (24V bağlantısı kesilmişken)Sağlıklı bir fren bobini tipik olarak 15 ̊30 Ω'dur. Açık devre veya önemli ölçüde menzil dışında bir arıza fren bobini doğruluyor.

S3: Konik şaft çekirdeği çıkarıldıktan sonra şaft yüzeyinde kırılma izleri görülür.

Konik bir şaftta hafif gerginlik kozmetiktir ve motor performansını etkilemez.Eğer fretting konik uygunluk etkilemek için yeterince derin ise nab oturma konsantrik engellemek Asla konikte salınan bir merkez kullanma.

S4: A64 kodlayıcı alarmı yüksek ortam sıcaklığında aralıklı olarak görünür.

Aralıklı kodlayıcı alarmları, bileşenlerin termal olarak genişlemesiyle birlikte ısı noktası ile bağlantı temas direncinin artması ile ilişkilidir.Hem motor hem de güçlendirici kodlayıcı konektör kontrol. Oksitlenmiş veya hafif korodlanmış kontakların sıcaklıkta daha yüksek dirençleri vardır. Kontaktları temizleyin ve yeniden yerleştirin.Motor içindeki kodlayıcı elektronikler bozulabilir..

S5: A06B-0373-B175'in uzun vadeli halefi nedir?

FANUC'un Alpha i serisi (αis veya αif) motorları orijinal Alpha serisini değiştirdi. 2 Nm / 3000 rpm spesifikasyonunda mevcut eşdeğer A06B-0202 veya A06B-0371 serisi αis motorlarında bulunur.A06B-6114 veya A06B-6124 amplifier jenerasyonundan SVM modülleri ile eşleştirilmiştirDoğrudan mekanik değiştirme, şaft ve flens boyutlarını onaylamayı gerektirir. Bazı αi motorları orijinal Alpha kırmızı başlıklı seriden farklı bir flens formatı kullanır.
