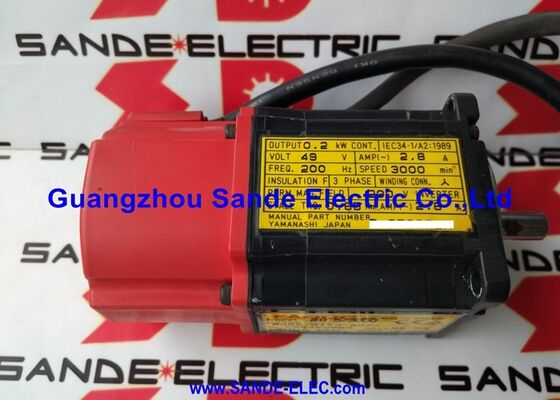

Fanuc AC Servo Motor A06B-1404-B904#F302 A06B1404B904#F302 AO6B-14O4-B9O4#F3O2

Fanuc A06B-1404-B904#F302

Parça numarası:A06B-1404-B904#F302

Tip:Döner döner spindle motoru ️ Özel yapılandırma

Seri:Alfa i (αi)

Model:Ai 2 / 10000

Yapılandırma:Flanş Montajı, Slick Shaft, MZi Hız/Konum Sensörü

Hız aralığı:1500 ¢ 10.000 RPM

Giriş Voltajı:123~220 VAC, 3 fazlı

Durum:Yeni / Yenilenmiş / Fazla

Genel bakış

BuFanuc A06B-1404-B904#F302Ai 2/10000 platformu üzerine inşa edilmiş özel konfigürasyon Alpha i serisi AC spindle motoru ∙ 2.2 kW sürekli, 3.7 kW çalışma döngüsü, 1.500 ila 10.000 RPM,Flanşlı, düz bir kayganlık asılı ve MZi hız ve konum sensörü ile monte edilmiş.

B904 temel kodu ve #F302 arka dilimleri birlikte bunu OEM özel bir varyant olarak tanımlar: belirli bir alet makinesi üreticisinin özelliklerine göre inşa edilen bir motor,Katalog B103 versiyonundan farklılaştıran standart Ai 2/10000 mimarisine yapılan değişikliklerle.

Bu "ÖZEL" işareti pratikte, bu motorun standart üretim rafından değil, belirli bir makine üreticisinin gereksinimlerine göre tasarlandığı anlamına gelir.

#F302'de yer alan özel değişiklikler, örneğin kablo konfigürasyonu, bağlantı tipi, özel mekanik özellikler,veya ek arabirim gereksinimleri makine üreticisi ve Fanuc arasında makine tasarımı sırasında anlaşılmıştı.

Motorun elektrik çekirdeği, kompakt CNC işleme merkezlerini, matkap merkezlerini ve Alpha i nesli boyunca küçük dönüş merkezlerini güçlendiren aynı Ai 2/10000 platformudur: 2.2 kW sürekli, kısa görev ve döngüsel çalışma modlarında 3,7 kW'a ulaşan, alüminyum, hafif alaşımlardaki verimlilik için gerekli yüksek yüzey hızlarını sağlayan 10.000 RPM tavanı ile,ve küçük karbid aletler.

Standart B103 gibi, B904#F302 de flens montajı, kaygan bir şaft,ve MZi sensörü ′′ bu motorun makinede nasıl oturduğunu ve CNC'nin hangi iğne kontrol işlevlerine erişebileceğini belirleyen üç kurulum ve işlevsel özellik.

Ana Özellikler

Fanuc Spindle Motor bağlamında "Özel" Ne Anlama Gelir?

Fanuc produces a proportion of its spindle motor output to OEM specifications — motors that share the same electromagnetic core as the standard catalogue model but carry specific modifications agreed with individual machine tool builders.

Bu değişiklikler, konektör tipinden ve kablolama yönlendirmesinden mekanik özelliklere, boya, isim plakası içeriğine veya katalog motorunda bulunmayan ek arayüz hükümlerine kadar değişebilir.

A06B-1404-B904 # F302 bu kategoriye girer. B904 parça numarası onu A06B-1404 serisi içindeki katalog dışı bir özel olarak tanımlar ve # F302 ertelemi tam özel konfigürasyonu tanımlar.Kaynak ve hizmet için etkileri önemli.

Kaynak için:Bu motoru değiştirirken # F302 tam olarak eşleşmelidir. Katalog B103 aynı elektrik özelliklerini ve fiziksel platformunu paylaşır, ancak konektör konfigürasyonu, kablolama,veya makinenin kablo kemeri ve tahrik sistemi etrafında tasarlandığı diğer ayrıntılar. Installing a B103 in place of a B904#F302 without verifying compatibility at the machine interface level carries the risk of an installation mismatch that is not visible until the machine is powered up.

Eğer sadece elektrik performansı önemli ve arayüz farklılıkları yönetilebilirse,Bir B103 işlevsel bir yedek olarak hizmet edebilir ama bu, varsayılan değiştirilebilirlik yerine doğrulanmış doğrulama gerektirir.

Tamir için:Ai 2/10000 spindle motorunun çekirdek arızası modları √ rulman aşınması, sarma yalıtımının bozulması, MZi sensör hatası,ve soğutma fan arızası .

Bir B904 # F302 standart Ai 2/10000 parçaları ve prosedürleri kullanarak tamamen yeniden inşa edilebilir. # F302 modifikasyonları tipik olarak motorun dönen ve elektrik çekirdeğine dıştır,Bu nedenle hizmet kapsamı, herhangi bir Ai 2/10000 yenilenmesi ile aynıdır..

Ai 2/10000 Platformu Güç, Hız ve Uygulama Arası

Ai 2/10000 temel özelliği 2.2 kW sürekli, 3.7 kW kısa görev, 1.500 10.000 RPM, B904 # F302'nin uygulama alanını özel yapılandırma önekleri kadar sıkı bir şekilde tanımlar.

2.2 kW S1'de, bu, kompakt alet makineleri için kompakt bir spindle motoru.ve alüminyum işleme ihtiyacı, demirsiz alaşımlar, plastikler ve daha hafif yapısal malzemeler verimlilik ve yüzey kalitesi ile.

10,000 RPM'de, 10 mm'lik bir karbid uç değirmen, yaklaşık 314 m/min hızında çalışır.

1500 RPM alt sınırı, motorun sabit güç yerine sabit tork modunda çalıştığı temel hızı işaret eder.

1500 RPM'nin altında, maksimum mevcut tork korunur, ancak güç hızla orantılı olarak azalır.

Bu bölge, yüzey hızı yerine torkun yönetici parametre olduğu düşük hızlı fişleme, dokunma ve dönüş işlemlerine hizmet eder. 1,500 RPM'den 10,000 RPM'ye kadar,Motor, tüm çalışma hız aralığında sabit güç bölgesinde çalışır..

78% güç faktörü bu motorun bu güç sınıfındaki 4 kutuplu indüksiyon tasarımı ile tutarlıdır.

Sürücü kabininin boyutları ve giriş güç kaynağı kapasitesi için önemli bir parametredir. Spindle amplifikatörünün görünen güç alımı, bu güç faktörünün tersine gerçek çıkışı geçer.

Slick shaft

B904 # F302'deki kaygan şaft, düz boru bir bağlanma ara yüzüdür.Bu şaftla eşleşen birleştirme düzenlemesi, daha ağır motorlarda bir anahtar yolunun sağladığı pozitif mekanik katılım olmadan aktarılan tork'u ele alır..

10,000 RPM'de kaygan şaftın pratik faydası rotasyon dengesidir.

Bir anahtar yolu, dönen şaftta küçük ama gerçek bir dengesizlik yaratan geometrik bir kesintiyi ̇ asimetrik bir yuva getirir.

Daha düşük hızlarda bu büyük ölçüde önemsizdir, ancak 10.000 RPM'de, şaft ve tahrik unsuru bileşiğinden gelen dengesizlik katkıları, spindle'deki titreşim amplitudunu etkileyen şekillerde birleştirilir.Kaygan şaft simetrik bir dönme yüzeyi sunar, ocağın birleştirme kümesinin hassas dengelenmesini basitleştirir.

Bağlantı bileşeni, ister katran, ister dişli dişli, ister doğrudan bağlama nöbü olsun, bağlayıcı üreticisi tarafından belirtilen, tahmin edilmeyen bir sıkıştırma kuvveti ile monte edilmelidir.

Düşük torklu sıkıştırma, merkezin tekrarlanan başlangıç ve durdurma yükleri altında yürümesini sağlar.Sonunda hem şaftta hem de merkezi delikte karartma olarak ortaya çıkan ve ilerleyici şaft akışını üreten mikro kayma birikimi.

MZi Sensör Spindle Fonksiyon Etkinleştiricisi

Motorun arkasındaki MZi, Alfa i spindle amplifikatörünün tüm spindle kontrol işlevlerini desteklemek için ihtiyaç duyduğu hız ve konum geri bildirimini sağlar.

Hız düzenlemesi, değişen kesim yükü altında spindle'in komut hızında tutulması, onun sürekli rolüdür.ve sert dokunma hepsi temiz üreten MZi bağlı, motorun çalışma ömrü boyunca tutarlı konum referansı.

MZi sensör bileşimi, motor şaftına monte edilmiş bir algılama halka ve motor korpusuna sabitlenmiş bir alıcı başlığı içerir.

Halka ve alıcı arasındaki hava boşluğu bir hassaslık boyutudur. Çok geniş ve sinyal amplitudu düşer; çok dar ve mekanik temas riski artar.

Servisten döndürülen motorlarda, hava boşluğu ayarlaması, sökme denetimi sırasında yapılan standart kontrollerden biridir.

Özelliklerden değişen bir boşluk ̇ ya rulman aşınması, önceki bir serviste montaj hatası,Ya da mekanik hasar, hız istikrarsızlığı olarak ortaya çıkabilecek bozulmuş sensör çıkışını üretirSensörün kök nedeni belirlenmeden önce, yönlendirilmiş durma arızası veya Cs eksen alarm kodları.

Sürücü ve CNC Uyumluluğu

A06B-1404-B904#F302, mevcut sınıfın 3.7 kW zirve için uygun olan 6111, 6112, 6141 ve 6142 serilerinden Fanuc Alpha i spindle amplifier modülleri ile uyumludur.Seri 0i-B dahil olmak üzere Fanuc CNC kumandaları ile entegre, 0i-C, 0i-D, 16i, 18i ve 30i/31i/32i.

Güçlendirici Ai 2/10000 için motor tipi parametresi taşımalı ve MZi sensör arayüzü etkinleştirilmelidir.

B904#F302'nin özel yapılandırma doğası göz önüne alındığında, verifying the specific amplifier and cable interface requirements of the machine before ordering a replacement is a worthwhile step — the machine builder's documentation or the original machine configuration record will confirm whether the standard amplifier pairing applies or whether the special configuration includes amplifier-side variations.

Sık Sorulan Sorular

S1: "ÖZEL" işareti (B904#F302) ne anlama gelir ve onarılabilirliği etkiler mi?

B904 temel kodu, bunu, belirli bir makine alet üreticisinin özelliklerine göre üretilen Ai 2/10000 spindle motorunun standart olmayan OEM varyantı olarak tanımlar.#F302 sonek, belirli özel konfigürasyonu tanımlar..

Özel isim genellikle motorun elektromanyetik çekirdeğini veya dönen bileşenlerini değil, dış özellikleri ‡ bağlantı tipi, kablolama yönlendirmesi, mekanik arayüz ayrıntılarını ‡ kapsar.

Alfa i fiyonk motorları ile deneyimli tamir tesisleri, özel soneklere bakılmaksızın aynı çekirdek bileşenlerle çalışır, bu nedenle B904 # F302 standart B103 kadar tam olarak tamir edilebilir.

S2: Standart A06B-1404-B103 doğrudan bir yedek olarak kullanılabilir mi?

B103 aynı elektrik özelliklerini paylaşır 2.2/3.7 kW, 1.500 ¥ 10.000 RPM, flens montajı, kaygan şaft, MZi sensörü.#F302'de kodlanan özel değişiklikler bağlantı konfigürasyonunu etkileyebilir., kablolama yönlendirmesi veya mekanik arayüz boyutları.

Bir B103'ü değiştirmeden önce kablo kemeri bağlantısı uyumluluğunu ve makine arayüzündeki herhangi bir mekanik farkı kontrol edin.B103 elektrik olarak eşdeğer ve aynı parametrelerle aynı amplifikatörde çalışacaktır..

S3: Hangi Alpha i spindle amplifikatörü gerekiyor?

Ai 2/10000, uygun akım sınıfında 6111, 6112, 6141 ve 6142 serilerinden Fanuc Alpha i spindle güçlendirici modülleri ile 3,7 kW zirve çıkışı ile çalışır.Seri 0i-B dahil olmak üzere Fanuc CNC kumandaları ile entegre, 0i-C, 0i-D, 16i, 18i ve 30i/31i/32i.

Güçlendirici motor tipi parametresi Ai 2/10000 için ayarlanmalı ve MZi sensör arayüzü etkinleştirilmelidir.

Makinenin sürücüsü özel B904 # F302 konfigürasyonu için yapılandırılmışsa, değiştirmeyi başlatmadan önce amplifier tarafındaki herhangi bir parametrelerin standart B103 ayarından farklı olup olmadığını doğrulayın.

S4: MZi sensörüne hangi iğne fonksiyonları bağlıdır ve başarısız olursa ne olur?

Dönümlü durma, Cs-eksenli (spindle-as-axis) işletim, sert dokunuş ve gerçek zamanlı hız düzenlemesi hepsi MZi'ye bağlıdır.Bu fonksiyonlar alarmları oluşturacak veya etkinleştirmeyecektir. Kesim sırasında hız dengesizliği, araç değişiminde yönlendirilmiş durma arızası veya sert dokunma senkronizasyon arızası tipik sunumlardır.

MZi arızası her zaman acil, net bir alarm olarak ortaya çıkmaz; bozulmuş sensör çıkışı genellikle kalıcı bir alarma geçmeden önce aralıklı fonksiyonel arızalıklar olarak ortaya çıkar.Bu belirtiler ortaya çıkarsa, MZi denetimi, hava boşluğu, sensör halkası durumu ve çıkış sinyali kalitesi, uygun ilk teşhis adımıdır.

S5: Kullanılmış bir A06B-1404-B904#F302 için en önemli denetim adımları nelerdir?

Yanlış bir koplama kurulumundan kaynaklanan kaygan şaft ucunu sıkıştırma veya notlama için kontrol edin ve önceki koplama hasarından kaynaklanan herhangi bir akışın olup olmadığını kontrol edin.MZİ sensör alıcı ve motorun arkasındaki algılama halkasını mekanik hasar için kontrol edin ve hava boşluğunun özellikler içinde olduğunu kontrol edin..

Denge için üç aşamada sarma direnci ölçmek ve “% 78 güç faktörü tasarımı motor sarmaları “ılımlı akımda çalışmak anlamına gelir,soğutma maddesine maruz kaldıktan veya uzun süre saklandıktan sonra yalıtım kontrolleri yararlıdır..

Soğutma fanının düzgün çalıştığından emin olun.Motor üretime geri dönmeden önceki doğru son doğrulama.
