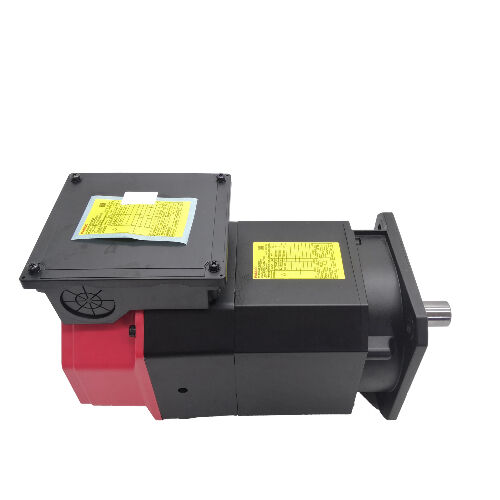

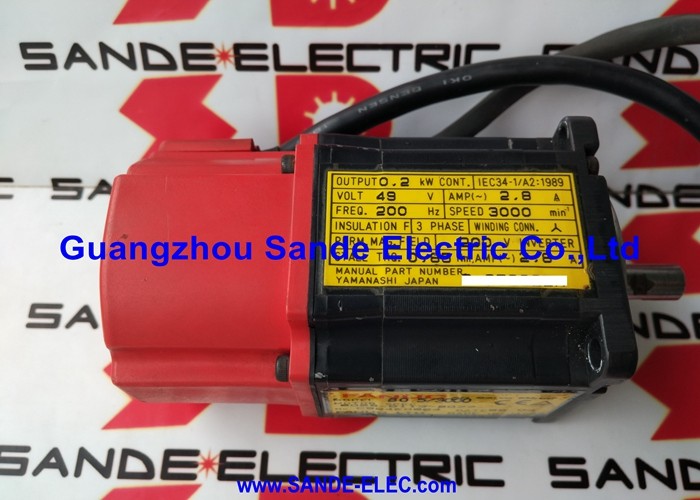

Fanuc AC Servo Motor A06B-1405-B103 A06B1405B103 AO6B-14O5-B1O3

Fanuc A06B-1405-B103

Parça numarası:A06B-1405-B103

Tip:Döner döner spindle motoru

Seri:Alfa i (αi)

Model:Ai 3 / 10000

Yapılandırma:Flanş montu, düz kaygan şafta, MZi Hız / Konum Sensörü, Arka Egzoz Soğutması

Hız aralığı:1500 ¢ 10.000 RPM

Besleme voltajı:156~220 VAC, 3 fazlı

Durum:Yeni / Yenilenmiş / Fazla

Genel bakış

BuFanuc A06B-1405-B103Alfa i serisi AC spindle motoru model Ai 3/10000 1,500 ila 10,000 RPM hız aralığında 3.7 kW sürekli ve 5.5 kW görev döngüsü işlevini sağlar.

Flanş montajı, düz kaygan asansör, MZi geri bildirim sensörü ve arka egzoz soğutması ile yapılandırılmış, bu Fanuc'un Alpha i 10'unun orta sınıf kompakt üyesidir.000 RPM fiyonk ailesi ′′ Ai 2/10000'ün üzerinde ve aynı mimari nesildeki daha büyük Ai 8/8000'in altında konumlandırılmıştır., aynı montaj ayak izi ve amplifikatör arayüzünü paylaşırken, spindle uygulama sınıfının gerektirdiği daha yüksek sürekli güç çıkışını sağlar.

En fazla 10.000 RPM'de ve 5,5 kW'lık en yüksek çıkışta, A06B-1405-B103 kompakt işleme merkezleri, matkap merkezleri,ve spindle hız aralığı ve termal istikrarın ham torktan öncelik verdiği küçük dönüşüm merkezleri.

The plain slick shaft exports torque to the machine's spindle mechanism without a keyway — relying on clamping force at the coupling interface — which at this power level is appropriate for the belt and coupling arrangements compact machine spindles use, ve bu da şaft montajının rotasyon dengesini basitleştirir.

MZi sensörü, hız ve konum geri bildirimlerini sağlar. Bu motorun çalıştığı CNC kumandalarında yönlendirilmiş durma, Cs eksen kontrolü ve sert dokunuş tümüyle işlevsel hale getirir.

Ana Özellikler

Alpha i Spindle Serisinde Ai 3/10000

Ai 3/10000, Alpha i fiyonk motor dizisinde kasıtlı olarak yararlı bir noktada yer alır. Ai 2/10000'ün (A06B-1404 serisi) bir adım üstünde ve Ai 8/8000'in (A06B-1407 serisi) rahatça altında.

3.7 kW sürekli ve 5.5 kW kısa görev döngülerinde,Genellikle karşılaştığınız iş parçası ve alet boyutlarına uygun olan yuvarlak gücünün yeterli olduğu küçük ve orta CNC makinelerinin sınıfına hizmet eder., ancak 10.000 RPM erişiminin alüminyum, demir dışı alaşımlar ve daha küçük çaplı karbid aletlerde iyi verimlilik sağlayan yüksek yüzey hızlarını sağladığı yer.

156 ̊220VAC'daki 4 kutuplu motor tasarımı, bu güç sınıfı için Alpha i spindle ailesi mimarisine uygundur.

Dört kutup, motoru Alpha i spindle amplifier ile ulaşılabilir bir elektrik frekansında 10.000 RPM'ye ulaştırır.kesim için gereken tork yoğunluğunu korurken 1'den hız aralığının alt ucunda500 RPM yukarı.

1500 RPM alt sınırı, sabit güç çalışma bölgesini tanımlar. 1500 RPM altında motor sabit tork bölgesine geçer.ve kısaltılmış hızdaki maksimum torkun yönetim parametresi olduğu dönme işlemleri.

1500 RPM'den 10.000 RPM'ye kadar, nominal güç, spindle amplifikatörünün alan zayıflatma kontrolü ile hız aralığında korunur.Bu işletim kapsamı, kısıtlama olmaksızın üretken iğne hızlarının tüm aralığını kapsar.

Slick Shaft 10,000 RPM'de temiz sürücü arayüzü

A06B-1405-B103'ün düz kaygan ocağı, motordan çekiş kuvvetiyle tamamen tahrik edilen mekanizmaya tork aktarır.

Anahtar yok, mekanik bir kilit yok.veya motor şaftını spindle iletimine bağlayan spline elementi, deliğin şaft çapındaki radyal sıkıştırma kuvveti ile tutulur.

Bu, bu güç sınıfında ve hız sınırında bilinçli ve uygun bir tasarım seçimi.Çubuk montajının dönme dengesi anlamlı bir parametre haline gelir. Çubukta herhangi bir geometrik kesinti, bir anahtarlık yuvası da dahil olmak üzere, hızla birleşen küçük bir dengesizlik getirir.

Bir kaygan şaft, temiz, simetrik bir dönme yüzeyi sunar. Kaygan şaft'a monte edilen bağlantı merkezleri ve katkı makineleri, eşleşen bir montaj olarak hassas bir şekilde dengelenir.

5,5 kW'lık en yüksek güçte, ocağın bağlanması üzerindeki tork yükü, Alpha i yelpazesindeki daha büyük spindle motor sınıflarına kıyasla mütevazıdır.

Doğru bir şekilde belirlenmiş ve düzgün bir şekilde monte edilmiş bir çiftleme nöbü, normal çalışma koşullarında kayma riski olmadan Ai 3/10000'ün torkunu ele alır.

Makinenin şanzımanında kemer sürücüsü varsa, the coupling hub clamping specification must account for belt tension as well as transmitted torque — belt tension adds a radial load to the shaft that determines the appropriate bearing and coupling arrangement.

MZi Sensör Spindle fonksiyonları için geri bildirim

A06B-1405-B103'e monte edilen MZi, motorun arkasında bulunan manyetik bir hız ve konum sensörüdür.Bu Alfa i spindle amplifier hız döngüsü kontrolü ve rotor pozisyonu bilgisi gerektiren makine alet spindle fonksiyonları için kullanır geri bildirim sinyalleri üretir.

Hız düzenleyiciMZi'nin sürekli rolüdür. CNC'den gelen her spindle hızı komutu, MZi geri bildirimi kullanarak amplifikatörün hız döngüsü tarafından korunur.Bir kesme geçiş sırasında iğne hızı doğruluğu MZi temiz tutmaya bağlıdır, gürültüsüz sinyal çıkışı, tüm 1.500-10.000 RPM çalışma aralığında.

Yönlendirilmiş durmaSpindle'i belirlenmiş bir açı pozisyonunda durdurur. Otomatik alet değişimi, sondalama döngüleri için gerekli.ve iş parçasının yüklenme prosedürleri, bu işlem için spindle belirli bir açıda durmalı ve tutmalıBu işlev tamamen MZi'nin konum referansına bağlıdır.

Cs eksen kontrolüÇeşitli işlevli dönüşüm merkezlerinde ve değirmen dönüşü platformlarında, bu, CNC'nin değirmen açısını beşinci bir eksen olarak kontrol etmesini sağlar, bu da frezelemeyi sağlar,sondaj, ve programlanmış doğrusal hareketle birlikte keyfi yuvarlak pozisyonlarına dokunuyor.

Sert dokunmaDönüştürme döngüsü boyunca sabit bir oranda spindle dönüşünü ve Z ekseni beslemesini senkronize eder.MZi, CNC'nin besleme ekseniyle senkronizasyonu korumak için kullandığı iğne dönüşü geri bildirimini sağlar, yüzen musluk tutucunun uyumluluğu olmadan tutarlı bir iplik pitch üretir.

Arka Egzoz Soğutması  Tasarımla Termal Yönetim

Motor gövdesinden çekilen hava, arka taraftan çıkıyor, iğne burun ucundan, iğne rulman bölgesinden uzaklaşıyor ve makine tarafındaki kanallardan dışarı çıkıyor.Bu arka egzoz düzeni, motorun ürettiği ısıyı spindle montajının boyut dengesi bölgesinden ayırır.

5,5 kW'lık en yüksek çıkışta, Ai 3/10000 uzun süreli çalışma döngüleri sırasında anlamlı ısı üretir.

Eğer bu ısı, iğne ön rulmanlarına doğru akışa veya konveksiyona izin verilirse,Bu, makine ısındıkça, spindle merkez çizgisinin radyal veya eksenel yönde göç etmesine neden olur..

Bu ısı akışı, tam ısınmış çalışma sıcaklığına karşı çalıştırma sırasında işlenmiş parçalarda boyut tutarlılığı olarak görünür.ve teşhis etmek için en zor fiyonk doğruluğu sorunlarından biridir çünkü operasyonun ilk saatinde yavaş yavaş gelişir..

Motorun termal çıkışı soğutma havası yoluyla geriye doğru yönlendirilir ve makineden arka kanallardan çıkar.Döner yatak bölgesinden ileri gitmemek.

Bu düzenlemeyi kullanan makineler, çalıştırıldıktan sonra boyutsal sabit durumlarına daha hızlı ulaşır, uzun üretim süreleri boyunca daha yakın boyutsal istikrarı korur,ve daha az ısınma ile ilgili parça boyut değişikliği gösterir.

Güçlendirici ve CNC Uyumluluk

Ai 3/10000, Fanuc'un Alpha i spindle amplifier serisi ile uyumludur. Özellikle 5,5 kW'lık en yüksek çıkış için uygun olan mevcut sınıftaki 6111, 6112, 6141 ve 6142 seri modülleri.0i-B Serisi dahil olmak üzere Fanuc CNC platformları ile entegre, 0i-C, 0i-D, 16i, 18i ve 30i/31i/32i.

Döner güçlendirici motor tipi parametresi Ai 3/10000 için ayarlanmalı ve Döner çalıştırılmadan önce MZi sensör arayüzü etkinleştirilmelidir.

Aynı motorun # 0P02 eklentisi, MZi sensörü ile donatılmış versiyonu özel olarak belirler. Bu, standart B103 konfigürasyonuna uygun.

Sık Sorulan Sorular

S1: A06B-1405-B103 (Ai 3/10000) ve A06B-1404-B103 (Ai 2/10000) arasındaki fark nedir?

Her iki motor da aynı flens montajı, kaygan şaft, MZi sensörü, arka egzoz ve 1.500-10.000 RPM hız aralığını paylaşıyor.

Fark, güç çıkışındadır: Ai 2/10000 2.2 kW sürekli / 3.7 kW S2-S3 sağlarken, Ai 3/10000 3.7 kW sürekli / 5.5 kW S2-S3 sağlar.

Fiziksel çerçeveler konfigürasyon bakımından benzer, ancak Ai 3/10000 daha hafif Ai 2/10000 çerçevesine göre yaklaşık 47 kg ağırlıkta.

Spindle amplifier akım sınıfı, Ai 3/10000'ün daha yüksek çıkışına göre boyutlandırılmalıdır. İki motor aynı amplifier modülünde akım kapasitesini doğrulamazsa birbirini değiştirebilir.

S2: A06B-1405-B103 için hangi spindle amplifikatörü gereklidir?

Ai 3/10000, 5,5 kW'lık zirve çıkışı için boyutlandırılmış olan 6111, 6112, 6141 ve 6142 serilerinden Fanuc Alpha i spindle amplifier modülleri ile uyumludur.Seri 0i-B dahil olmak üzere Fanuc CNC kumandaları ile entegre, 0i-C, 0i-D, 16i, 18i ve 30i/31i/32i.

Güçlendirici, Ai 3/10000 için doğru motor tipi parametresi taşımalı ve MZi sensör arayüzü etkinleştirilmelidir.

Ai 3/10000'ü aynı makinenin daha düşük güçlü bir varyantıyla değiştirmeden önce amplifikatörün mevcut sınıfının 5.5 kW'u destekleyebileceğini doğrulayın.

S3: Kaygan şaft, bu motorun hangi spindle tahrik düzenlemelerinde kullanılabileceğini sınırlıyor mu?

Slick ocağı, kemer tahrik, bağlantı tahrik ve tahrik edilen bileşen ocağın çapına sıkıştığı entegre spindle kartuş düzenleri için uygundur.Anahtarlı bir bağlantı gerektiren uygulamalar için uygun değildir A06B-1408-B153 (Ai 12/7000 anahtarlı şaft varyantı, daha yüksek güçte anahtarlı şaft seçeneğini temsil eder.

Kaygan şaftın başlıca avantajı 10.000 RPM'de dönme dengesi saflığıdır: hiçbir anahtar yolu döner şaft yüzeyinde geometrik kesinti anlamına gelmez,Çubuk-koplama bileşeninin hassas dengelenmesini kolaylaştıran.

S4: MZi sensörüne bağlı hangi spindle CNC fonksiyonları?

Döner durma, Cs-eksen (kontour eksen) işlevi ve sert dokunma, tümünün işlevsel MZi geri bildirim gerektirir.Döner durak, alet değişimi ve iş parçası işleme için belirlenmiş bir açı pozisyonunda dönme kilitlerCs-eksen, CNC'nin dönüşüm merkezlerindeki tahrikli araç işlemleri için programlanabilir bir eksen olarak iğne açısına komuta etmesini sağlar.

Katı dokunuş, kaygan bir tutucu olmadan hassas bir iplik kesimi için Z ekseni beslemesi ile spindle dönüşünü senkronize eder.Bu fonksiyonlar CNC alarmları oluşturur veya etkinleştiremezler.Sensör hava boşluğu, alıcı durumu ve sensör halka bütünlüğü motor servisinde kontrol edilmelidir.

S5: Kullanılmış bir A06B-1405-B103 değerlendirirken en önemli kontroller nelerdir?

Daha önce uygunsuz bir şekilde monte veya çıkarılmış olan sıvı akımının uçundaki sıvı izlerini kontrol edin ve sıvı noktası hasarı nedeniyle herhangi bir akıntı olmadığını doğrulayın.Motorun arkasındaki MZi sensör montajını, pikapın mekanik hasar görmesi için kontrol edin ve sensör halkalarının sağlam ve düzgün bir şekilde yerleştirildiğini kontrol edin..

Measure winding resistance across all three phases for balance and check insulation resistance to earth — at 47 kg this motor is heavy enough that it has likely been installed and removed with mechanical handling equipment, bu yüzden olayları ele aldıktan sonra bağlantı ve sarma bütünlüğü doğrulanmaya değer.

Arka egzoz yolunun engellenmediğini doğrulayın.000 RPM ile MZi sinyali izleme ve spindle amplifier akım izleme motor bir üretim makine aracı üzerine kurulmadan önce doğru son kontrol.
