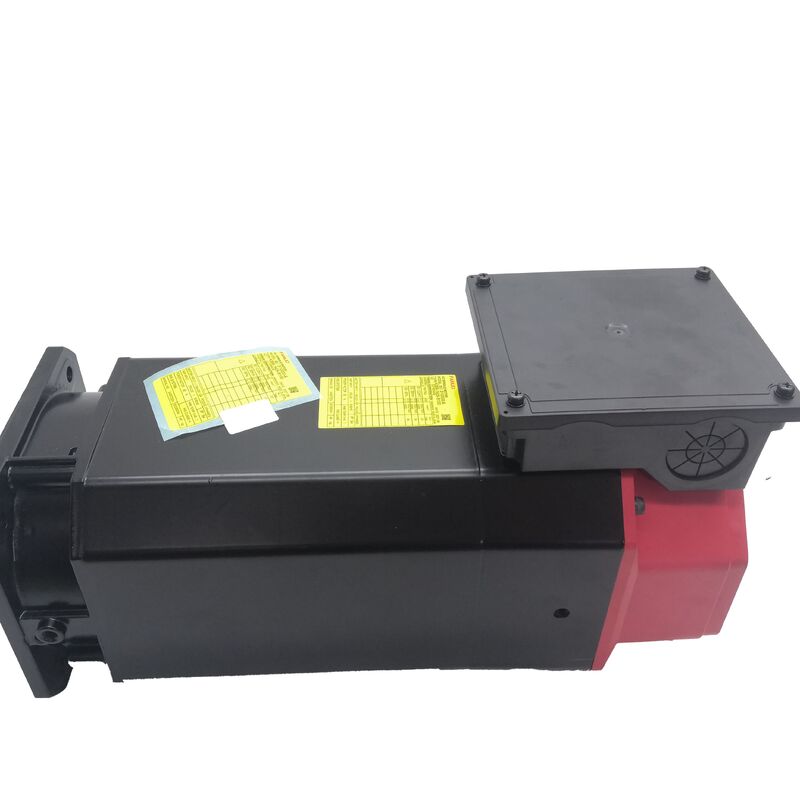

Fanuc A06B-1408-B153 | Alpha i Serisi AC İş Mili Motoru
Parça Numarası: A06B-1408-B153
Tip: AC İş Mili Motoru
Seri: Alpha i (αi)
Model: Ai 12 / 7000
Yapılandırma: Flanş Montajlı, Kama Yuvalı Mil, iMZ Hız/Konum Sensörü, Arka Egzoz Soğutma
Hız Aralığı: 1.500 - 7.000 RPM
Durum: Yeni / Yenilenmiş / Fazla Stok
Ürün Genel Bakışı
Fanuc A06B-1408-B153 , flanş montajlı, kama yuvalı çıkış miline sahip, iMZ sensör geri beslemeli ve arka egzoz soğutmalı yapılandırılmış bir Alpha i serisi AC iş mili motorudur. Sürekli (S1) 7,5 kW ve aralıklı çalışma döngülerinde 12 kW'a kadar çıkan bu önemli orta menzilli iş mili motoru, iş mili performansının malzeme kaldırma oranlarını ve parça yüzey kalitesini belirlediği CNC işleme merkezleri, tornalama merkezleri ve çoklu işlem takım tezgahları için tasarlanmıştır.
Teknik Özellikler
| Nominal Çıkış (S1 Sürekli) |
7,5 kW |
| Nominal Çıkış (S2 / S3 Görev) |
12 kW |
| Hız Aralığı |
1.500 - 7.000 RPM |
| Faz |
3 Fazlı |
| Montaj |
Flanş |
| Mil Tipi |
Kama Yuvalı Mil |
| Sensör |
iMZ (Hız ve Konum Geri Beslemesi) |
| Soğutma |
Arka Egzoz |
| Seri |
Alpha i - Ai12/7000 |
Güç Derecesi Detayları
Motor çift güç derecesine sahiptir: Sürekli operasyonlar için 7,5 kW sürekli (S1) ve aralıklı ağır kesme fazları için 12 kW tepe gücü. Bu tasarım, yüksek güçlü kesimin daha düşük güçlü toparlanma fazlarıyla değiştiği tipik işleme döngülerine uyum sağlar, termal stabiliteyi korurken performansı optimize eder.
Kama Yuvalı Mil Tasarımı
Kama yuvalı mil, kayış kasnakları, triger dişlileri veya kuplaj göbekleri için pozitif mekanik tahrik sağlar ve şok yükleme veya yön tersine çevirmelerde bile güvenilir tork iletimini garanti eder. Bu yapılandırma, 12 kW tepe çıkış ve 7.000 RPM çalışma sırasında kayış gerilimi veya aralıklı şok yükleri olan iş mili sürücüleri için esastır.
iMZ Sensör Teknolojisi
Entegre iMZ sensörü aşağıdaki kritik iş mili fonksiyonlarını etkinleştirir:
- Yönlendirilmiş Durdurma: Takım değiştirme ve prob işlemleri için hassas iş mili konumlandırma
- Cs-Ekseni Çalışması: Programlanabilir bir konumlandırma ekseni olarak iş mili fonksiyonu
- Sert Diş Açma: Doğru diş açma için senkronize iş mili dönüşü ve Z ekseni beslemesi
Soğutma Sistemi
Arka egzoz soğutma, ısıyı iş mili yatak bölgesinden uzaklaştırarak termal stabiliteyi ve boyutsal tutarlılığı artırır. Bu tasarım, iş mili merkez hattı konumuna termal genleşme etkilerini en aza indirir ve uzun çalışma döngüleri boyunca yakın tolerans bakımını sağlar.
Uyumluluk Bilgileri
Fanuc Alpha i iş mili amplifikatör serileri (6111, 6112, 6141, 6142) ile uyumludur ve Seri 0i-B/C/D, 16i, 18i ve 30i/31i/32i dahil olmak üzere Fanuc CNC platformlarıyla entegre olur. En iyi performans için Ai12/7000 motor tipi ve iMZ sensör arayüzü ile doğru amplifikatör parametrelendirmesi gereklidir.
Sıkça Sorulan Sorular
A06B-1408-B153 (kama yuvalı mil) ile A06B-1408-B103 (düz mil) arasındaki fark nedir?
Her ikisi de mil konfigürasyonu dışında aynı özelliklere sahip Ai12/7000 motorlardır. B153, pozitif mekanik tahrik için kama yuvalı bir mile sahipken, B103 tork iletimi için sıkıştırma kuvvetine dayanan düz bir mile sahiptir.
iMZ sensörü ne işe yarar ve neden önemlidir?
iMZ sensörü, hassas iş mili regülasyonu için hız ve konum geri beslemesi sağlar ve yönlendirilmiş durdurma, Cs-ekseni çalışması ve sert diş açma dahil gelişmiş fonksiyonları etkinleştirir. Bu CNC iş mili operasyonları için doğru sensör fonksiyonu esastır.
Bu motorla hangi Fanuc iş mili amplifikatörü uyumludur?
12 kW tepe gücü sınıfı için uygun şekilde boyutlandırılmış ve doğru motor parametreleriyle yapılandırılmış 6111, 6112, 6141 ve 6142 serilerindeki Fanuc Alpha i iş mili amplifikatör modülleriyle uyumludur.
Neden iki güç derecesi (7,5 kW ve 12 kW) var?
7,5 kW derecesi sürekli çalışma kapasitesini temsil ederken, 12 kW derecesi, toparlanma periyotlarını içeren bir döngü içindeki aralıklı ağır kesme fazları sırasında mevcuttur. Bu, tipik işleme operasyon modellerine uyar.
Kullanılmış bir A06B-1408-B153'ü değerlendirirken en önemli kontroller nelerdir?
Kama yuvalı milin sürtünme ve korozyonunu inceleyin, iMZ sensör montajının bütünlüğünü doğrulayın, sargı direnci dengesini ölçün, yalıtım direncini kontrol edin ve arka egzoz kanalı arayüzünün durumunu onaylayın. Akım izlemeli yerinde test, nihai doğrulamayı sağlar.
