FANUC A06B-6058-H005 | S Serisi Tek Eksen AC Servo Sürücü — 3.08 kW, 10S/20M, PWM Arayüzü, Japonya Menşeli

Parça Numarası: A06B-6058-H005

Üretici: FANUC Corporation (Japonya)

Ürün Tipi: Tek Eksen AC Servo Sürücü Ünitesi

Ürün Serisi: A06B-6058 (S Serisi)

Motor Uyumluluğu:FANUC 10S, 20M / 20S-1500

Güç Derecesi: 3.08 kW

Arayüz: PWM (dijital)

Kasa: Açık (sarı alüminyum soğutucu yapısı)

Kontrol Kartı: A20B-1003-0090

Güç Kartı: A20B-1003-0081

Genel Bakış

A06B-6058-H005, FANUC'un S serisinden tek eksenli bir AC servo sürücüdür — FANUC'un tarihindeki en önemli servo sürücü platformlarından biridir. 10S ve 20M AC servo motorları 3.08 kW nominal çıkış gücüyle besler, bu da onu kendi dönemindeki CNC takım tezgahlarında orta düzey eksen hareketi için uygun bir sürücü haline getirir.

Ünite, CNC kontrol ünitesi ile PWM dijital arayüzü aracılığıyla iletişim kurar, bu da onu önceki analog sürücü sistemlerinin yerini alan FANUC'un dijital servo nesline yerleştirir.

S serisi sürücüler, FANUC'un System 10, 11, 12 ve 15 kontrol üniteleriyle ve çeşitli konfigürasyonlarda 0 serisi kontrol üniteleriyle eşleştirilmiştir.

Bu sürücüler ve kontrol üniteleri, dünya çapında hala üretken durumda olan bir nesil işleme merkezlerini, tornalama merkezlerini ve çok eksenli üretim makinelerini çalıştırmıştır.

A06B-6058-H005, bu makinelerin belirli bir setini çalışır durumda tutan sürücü ünitesidir.

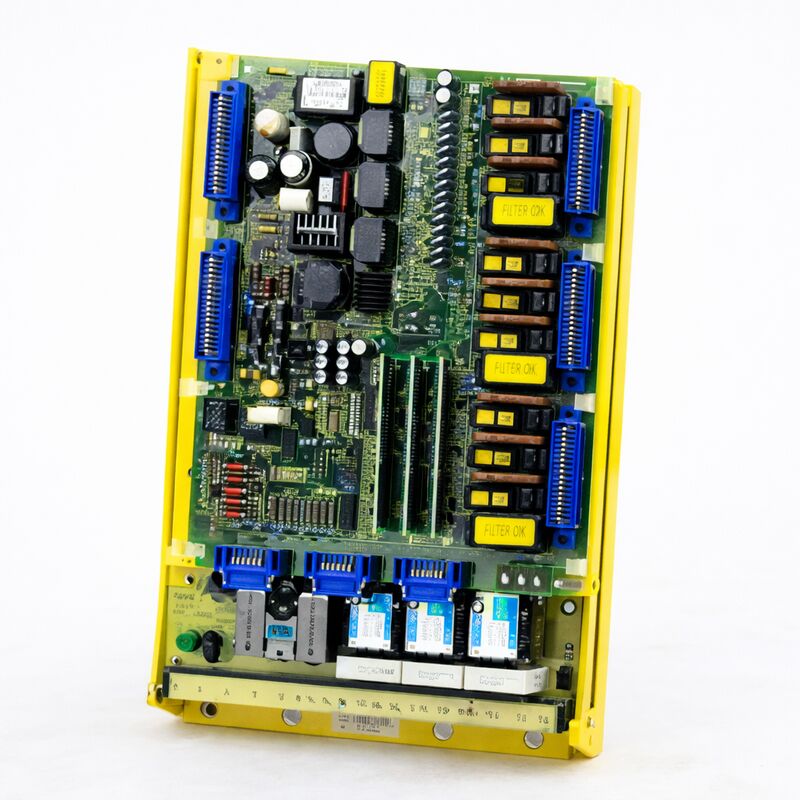

Fiziksel olarak, sürücü FANUC'un karakteristik açık sarı çerçeve yapısını kullanır: elektronik ve güç bileşenleri, kabin hava akışına açık bir alüminyum soğutucu etrafına monte edilmiştir. Bu tasarım verimli ve dayanıklıdır.

Sürücünün bileşenlerinin sökülmeden incelenmesine olanak tanır ve yapı, yıllarca süren sürekli üretim kullanımı boyunca güvenilir bir şekilde çalışacak kadar mekanik olarak sağlamdır.

Anahtar Özellikler

PWM Dijital Arayüzü — S Serisi Mimarisi

A06B-6058-H005, CNC kontrol ünitesinden hız komutları almak için bir PWM (darbe genişlik modülasyonu) arayüzü kullanır. Bu dijital bir arayüzdür — sürücü, istenen hızı temsil eden analog bir voltaj almaz, hız komutunu kodlayan dijital bir PWM sinyali alır. Bu yaklaşım, önceki neslin analog sürücülerinden önemli bir ilerlemeydi.

PWM arayüzlü sürücüler, analog muadillerine göre daha iyi gürültü bağışıklığı sunuyordu.

Dijital sinyal, CNC makine kabinini dolduran güç kablolarından, motor kablolarından ve elektriksel anahtarlama olaylarından gelen parazitlere daha az duyarlıydı.

Sonuç, daha tutarlı hız kontrolü ve sürücülerin istenmeyen hız bozulmaları olarak gürültü yakalama eğiliminin azalmasıydı.

Sürücü bu PWM girişini işler, IGBT güç transistörleri için geçit sürücü sinyallerini oluşturur ve oluşan AC akımı bağlı servo motora iletir.

Motorun enkoder geri bildirimi hız kontrol döngüsünü tamamlar: enkoder sinyalleri kontrol ünitesine geri gider, bu da komuta edilen ve gerçek hızı karşılaştırır ve PWM çıkışını buna göre ayarlar. S serisi sürücü bu döngüyü, 3.08 kW derecesinin tanımladığı akım seviyelerinde güvenilir bir şekilde yürütür.

Dahili Kart Yapısı

A06B-6058-H005, eksiksiz bir servo sürücü ünitesidir. Açık çerçevenin içinde, iki kart iş yükünü paylaşır. Kontrol kartı — A20B-1003-0090 — sürücünün elektroniklerini yönetir: PWM giriş işleme, akım kontrolü, koruma mantığı ve sürücünün operasyonel durum izlemesi. Güç kartı — A20B-1003-0081 — motora giden yüksek akım çıkışını yöneten güç transistörlerini ve geçit sürücü devrelerini içerir.

Bu kartlar gerektiğinde bağımsız olarak değiştirilebilir.

Bir kontrol kartı arızası, güç kartına zarar vermeden kontrolle ilgili alarmlar ve anormal çalışma davranışı üretir.

Bir güç kartı arızası — tipik olarak arızalı bir transistörden kaynaklanır — aşırı akım veya kısa devre alarmları üretir ve kontrol kartını sağlam bırakabilir.

Bu ayrım, her arıza için tam ünite değişimi gerektirmek yerine hedeflenmiş bileşen düzeyinde onarımı pratik hale getirir.

Arıza teşhisi için sürücüyü test ederken, arızayı bir karta izole etmek için kartlar eşleşen bir sürücüden doğrulanmış iyi kartlarla değiştirilebilir.

Bu yaklaşım, değişim ve onarım tedarik zincirinden etkili bir şekilde yararlanır.

Jumper Konfigürasyon Notları

A06B-6058-H005, kurulumdan önce T2 terminallerindeki jumper çubuklarının ve S1/S2 bağlantı ayarlarının doğru şekilde yapılandırılmasını gerektirir.

Bu ayarlar, sürücünün arayüz tipini ve belirli çalışma özelliklerini belirler.

Yanlış yapılandırılmış bir sürücü, donanım arızası olarak yanlış anlaşılabilecek anında alarmlar veya yanlış davranışlar üretebilir. Bir yedek ünite kurarken, ünitenin bir arızası olduğunu sonucuna varmadan önce jumper ayarlarının orijinal kurulumla eşleştiğini doğrulayın.

SSS

S1: Sürücü, herhangi bir eksen hareketi komut edilmeden önce güç açıldığında hemen bir alarm kodu gösteriyor. Motor kabloları hasarsız görünüyor ve motor iyi durumda test edildi. Ne araştırılmalı?

Doğrulanmış iyi motor ve kablolama ile güç açıldığında hemen alarm, kontrol kartının kendi kendini testinin başarısız olduğunu, sürücünün güç kaynağı devresinin başlatılamadığını veya bir yapılandırma hatasını gösterir. T2 terminal jumper çubuklarını ve S1/S2 bağlantılarını kontrol edin — yanlış bir yapılandırma anında alarmlara neden olabilir.

Yapılandırma doğru olarak onaylanırsa, kontrol kartındaki test noktalarındaki sürücünün dahili güç kaynağı voltajlarını kontrol edin.

Arızalı bir dahili besleme, normal başlatmayı engeller.

S2: Bu sürücü tarafından kontrol edilen eksen, özellikle değişken yük altında kesim sırasında konum sapması gösteriyor. Sürücüde aktif bir alarm yok. Sorun ne olabilir?

Alarm olmadan değişken yük altında konum sapması, hız döngüsünün komuta edilen hızı yeterince koruyamadığını gösterir. Bu, güç kartındaki bozulmuş akım algılama bileşenlerinden kaynaklanabilir, bu da hız hatalarına izin veren yanlış akım geri bildirimi üretir.

Yetersiz kazanç ayarlarından da kaynaklanabilir — ancak makine aynı parametrelerle daha önce doğru çalıştıysa, kazanç değişiklikleri olası değildir.

Güç kartının akım algılama devrelerini inceleyin ve kontrol ünitesinin teşhis ekranlarını kullanarak sürücünün ölçülen çıkış akımını komuta edilen akımla karşılaştırın.

S3: Sürücü doğru çalışıyordu ve ardından ağır bir kesim geçişinden sonra bir transistör alarmı üretti. Güç döngüsünden sonra, alarm temizlenir ve sürücü kısa bir süre çalıştıktan sonra tekrar alarm verir. Güç kartı mı arızalanıyor?

Yük altında temizlenen ve tekrarlayan bir transistör alarmı, termal veya elektriksel olarak marjinal bir güç transistörü ile tutarlıdır. Transistör, sürücünün başlatma testini geçer ancak gerçek kesme yükünün termal stresi ve akım talepleri altında başarısız olur.

Güç kartının değiştirilmesi gerekir. Yeni bir güç kartı takmadan önce, soğutucunun temiz olduğunu ve kabin soğutmasının yeterli olduğunu doğrulayın — yetersiz soğutma nedeniyle aşırı ısınan bir sürücü, transistörleri bu marjinal duruma giderek daha fazla zorlayabilir.

S4: Yedek bir A06B-6058-H005 temin edildi. Kurulumdan önce nasıl doğrulanmalıdır?

Nitelikli bir tedarikçiden test edilmiş bir değişim ünitesi için, ünite uygun test riglerinde gerçek bir 10S veya S serisi servo motor ile kapalı döngü kontrolü altında işlevsel olarak test edilmiştir. Bunu tedarikçi ile doğrulayın.

Makineye takmadan önce, jumper çubuğu ve bağlantı ayarlarının orijinal ünitenin konfigürasyonuyla eşleştiğini doğrulayın, konektörlerde herhangi bir hasar olup olmadığını inceleyin ve ünitenin konfigürasyonunun CNC'de ayarlanan belirli motor ve sürücü parametreleriyle eşleştiğini kontrol edin.

Kurulumdan sonra, üretime dönmeden önce ekseni tam hız ve yük aralığında çalıştırın.

S5: A06B-6058-H005, 10S'ye ek olarak 20S motoru da sürebilir mi?

A06B-6058-H005, hem 10S hem de 20M/20S-1500 serisi motorlarla uyumlu olarak belgelenmiştir.

10S konfigürasyonu birincil uygulamadır, 20S çalışması sürücünün akım derecesi dahilinde mümkündür.

Belirli motorun akım gereksinimleri, sürücünün sürekli ve tepe akım kapasitesi dahilinde olmalıdır.

20S motor, gerekli hız ve torkta sürücünün 3.08 kW derecesinin desteklediğinden daha fazla akım gerektiriyorsa, 6058 serisinden daha yüksek dereceli bir ünite gerekirdi.
