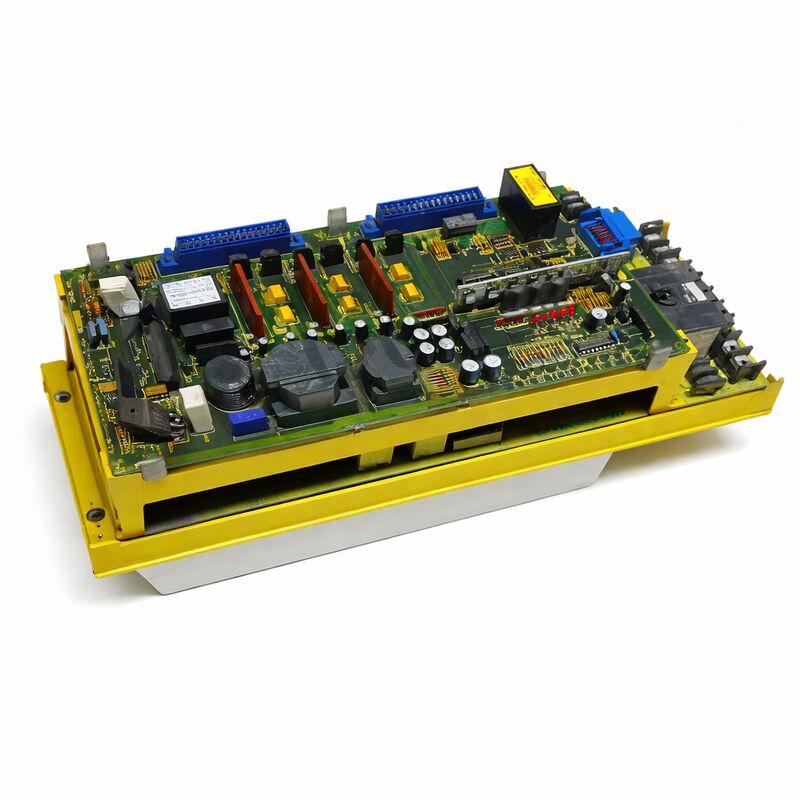

Fnuc Servo Amplifier A06B-6058-H006 A06B6058H006

FANUC A06B-6058-H006 ∙ Tek Eksenli AC Dijital Servo Amplifier ∙ 20S/30S Motor Modelleri, S Serisi, PWM Arayüzü, FANUC 0-B/0-C/15/16/18/21 Uyumlu

Genel bakış

BuFanuc A06B-6058-H00620S ve 30S model yelpazesindeki Fanuc servo motorlarını çalıştırmak için yapılandırılmış olan Fanuc'un S serisi platformundan tek eksenli AC dijital servo güçlendirici.Üç eksenli H334'ün aynı anda üç servo eksenini işlediği bir kabinde, H006 tek eksenli bir sürücüdür, böylece bir makine tasarımı bağımsız olarak monte edilmiş tek eksenli bir sürücü gerektirdiğinde uygun bir ünitedir.ya da her bir eksenin tahrik sisteminin tahrik rayında ayrı ayrı yerleştirildiği bir sistemde arızalı bir ekseni değiştirirken.

20S ve 30S isimleri, Fanuc'un AC servo motor boyut sınıflandırmasına atıfta bulunur.

Bu orta yelpazede S serisi motorlar, makine masası tahrikleri, kuyruğu ve sabit dinlenme eksenleri, döner eksenler ve tornalarda yardımcı tahrik uygulamaları için uygun sürekli tork yeteneği sağladı.İşleme merkezleri, ve eksen tork gereksiniminin daha küçük 0S / 5S / 10S motorların sağladığını aşan, ancak daha büyük 40S veya daha yüksek kapasiteli varyantları gerektirmeyen özel CNC ekipmanları.

H006, S serisi sürücü ailesinde kullanılan aynı PWM dijital arayüzü üzerinden CNC ile iletişim kurar. Bu da sadece önceki 0-B, 0-C,ve S-seri'nin birincil tahrik platformu olduğu Seri 15 kumandaları, aynı zamanda 1990'ların sonunda S serisinden alfa serisine geçiş yapan 16, 18 ve 21 Serisi kontrollerinin erken üretim sürümleri ile de.Bu geniş kontrol uyumluluğu H006 hala aktif kullanımda makineler yılın geniş bir aralıkla uymak demektir.

Ana Özellikler

Tek Eksenli Mimarlık

H006'nın tek eksenli mimarisi, makine üreticilerine ve bakım mühendislerine diğerlerinden bağımsız olarak bir ekşeyi ele alma esnekliği sağlar.Bireysel tahrik üniteleri kullanan dört eksenli makinelerde, bir eksende bozulmuş bir H006 diğer üç eksende dokunmadan değiştirilebilir. Çıkartılacak üç eksenli modül yok, değiştirme sırasında çalışma eksenlerini rahatsız etme riski yok.

H006'daki PWM kontrol panosu (A20B-1003-0090) tek motor için hız ve konum kontrolünü yönetir.PWM seri arayüzü üzerinden CNC'den komut alıyor ve pürüzsüz işlem elde etmek için yüksek bant genişliğinde mevcut döngüyü kapatıyor, CNC işleminin gerektirdiği doğru hareket.

Güç tablosu (A20B-1003-008x), DC otobüs voltajını S serisi motor sargılarını tahrik eden üç fazlı AC akıma dönüştüren yüksek akımlı anahtarlama aşamasını yönetir.

Fanuc's S-series single-axis drives were physically compact — the H006's small yellow casing allowed dense drive rail installations where multiple single-axis drives mounted side by side without the cable management complexity that early modular multi-axis systems required.

Bu kompakt ambalaj, alanın üstün olduğu makine alet kontrol dolaplarında pratik bir avantaj olarak kaldı.

20S ve 30S Motorları

Fanuc'un S serisi hiyerarşisindeki 20S motor işareti, sürekli tork çıkışında 10S'nin üzerinde ve 40S'nin altında yer almaktadır.

30S, 20S'ye göre bir adım artış sağlar.40S sınıfının daha büyük ve pahalı donanımlarını gerektiren zorlu çıkış seviyelerine ulaşmadan, tork gereksinimlerinin orta-yüksek olduğu uygulamaları kapsar.

Uygulamada, orta ağırlıklı taşıma ve kuyruğu olan makine makinesinin X ve Z eksenli tahriklerinde, diz tipi freze makinelerinin Y ve Z eksenlerinde 20S ve 30S motorları ortaya çıktı.Büyük işleme merkezlerindeki B/C döner eksenler.

The H006's sizing for exactly this motor range reflects the application-specific nature of Fanuc's S-series drive catalogue — each part number was designed around a specific motor torque class rather than covering a broad range with adjustable parameters, modern servo sürücü platformlarının tipik olarak yaptığı gibi.

PWM Arayüzü ve Çok nesil Kontrol Uyumluluğu

H006'daki PWM dijital iletişim protokolü, Fanuc tarafından S serisi sürücüler için tanımlanan elektrikli arayüz düzeyinde çalışır.Bu arayüz CNC'den sürücüye hız referans sinyalini taşıdı, ve motordan CNC pozisyon kontrol döngüsüne kodlayıcı geri bildirimi döndürdü.

The protocol was consistent across the 0-B/0-C/15 control generation and carried over into the early 16/18/21 series before Fanuc transitioned to the optical fibre serial interface used in alpha-series drives.

Bu protokol sürekliliği, H006'nın bu kadar geniş bir kontrol türünde çalışmasının nedenidir.

A machine shop upgrading from a 0-B to a Series 16 control in the early 1990s could retain the existing S-series drive hardware — an important cost consideration that drove Fanuc to maintain backward compatibility across its control generations.

Sık Sorulan Sorular

S1: A06B-6058 serisindeki H006 ve H007 arasındaki fark nedir?

H006 ve H007, 20S/30S motor yelpazesi için tek eksenli S serisi dijital sürücülerdir, ancak özel PCB yapılandırmalarında ve küçük çıkış aşaması parametrelerinde farklılık gösterirler.

H007, A20B-1003-0090 yerine güncellenmiş A16B-1100-0300 kontrol kartıyla daha sonraki bir varyanttır.

Pratikte, H006 and H007 are functionally equivalent for 20S/30S motor operation and are cross-serviceable in most CNC systems — but confirm compatibility with the specific control system's parameter settings before substituting one for the other.

S2: 20S sürücüsü CNC'ye nasıl bağlanır? PWM arayüzü kaç tel gerektirir?

H006 ile CNC arasındaki PWM arayüzü, PWM komuta sinyalini CNC'nin servo arayüz panosundan sürücünün kontrol kartına taşıyan korunmuş bir kablo kullanır.Ek olarak motordan CNC'ye gelen kodlayıcı geri bildirim.

Tam kablo konfigürasyonu ve konektör özelliği, belirli CNC kontrol türü için Fanuc bağlantı kılavuzunda tanımlanmıştır.20 iletkenli koruma kablosu, tek bir eksen için kombinasyonlu PWM komuta ve geri bildirim sinyallerini işliyor.

Sürücü ayrıca servo güç kaynağından ayrı bir DC otobüs güç bağlantısı ve motora üç fazlı AC çıkışı gerektirir.

S3: Hangi CNC alarm kodları H006 ile ilgili bir sorunu belirtir?

FANUC 0-B/0-C kumandalarında, eksen servo alarmları alarm ekranında SV-xxx kodları olarak görünür. 15/16/18/21 serisinde 400 servo alarm kodları olarak görünürler.

Özel kod hata türünü tanımlar. SV-401 veya eşdeğeri genellikle çıkış aşamasındaki aşırı akımı gösterir. SV-404 kodlayıcı geri bildirim hatasını gösterir.ve SV-400 genel bir sürücü hatasını gösterir..

H006'nın değiştirilmesi gerektiği sonucuna varmadan önce motor yalıtım direncini ve kodlayıcı kablosunun sürekliliğini kontrol ederek hatanın sürücüde veya motorda olup olmadığını izole edin.

S4: A06B-6058-H006 tamir edilebilir mi, yoksa tek seçenek değiştirme mi?

Onarım ticari olarak mevcuttur ve sürücünün kanıtlanmış ve iyi belgelenmiş devre mimarisini göz önüne alarak H006 için yaygın olarak seçilir.

Uzman Fanuc onarım merkezleri en yaygın arıza modlarını ele alabilir: çıkış transistörü arızası, kondansör bozulması,ve kontrol panosu izi korozyon standart yeniden düzenleme prosedürleri ile.

Gerçek S serisi motorlarla Fanuc test platformunda yük altında test edilen yeniden inşa edilmiş bir H006, daha düşük maliyetli bir fazlalık orijinal üniteye eşdeğer bir güvenilirlik sağlar.Duraklama süresi maliyetinin yüksek olduğu üretim kritik makineler için, rafdaki yedek olarak yenilenen bir değişim ünitesine sahip olmak tipik bakım stratejisidir.

S5: Kırmızı şapka motor tanımı nedir ve H006 ile uyumluluğu etkiler mi?

Fanuc S-series AC servo motors are sometimes identified by their distinctive red end cap design — the "red cap" designation refers to the motor's physical appearance rather than a specific technical variant.

Tüm standart 20S ve 30S kırmızı şapka S serisi motorları H006 ile uyumludur.

The motor's encoder type (resolver or pulse coder) must be matched to the encoder interface expected by the H006's control board — early S-series installations used resolver feedback while later models transitioned to pulse coders.

Montajdan önce motor plaketindeki kodlayıcı türünü H006'nın konfigürasyonuna karşı kontrol edin.
