Fanuc A06B-6058-H334 | 3 Eksen AC Dijital Servo Sürücü — 0S/5S/10S, S-Serisi, PWM Kontrol Kartı, FANUC 0-B/0-C/15 Uyumlu

Genel Bakış

Fanuc A06B-6058-H334 Fanuc'un S-serisi sürücü platformundan üç kanallı bir AC dijital servo sürücü ünitesidir — 0S, 5S ve 10S aralığındaki Fanuc AC servo motorlarını sürebilen L, M ve N olarak adlandırılan üç servo eksenini eşzamanlı olarak kontrol eden üç eksenli bir modül.

Üçüncü nesil bir S-serisi sürücü olarak H334, daha önceki S-serisi nesillerinden dijital sinyal işleme ve saha sürücü güvenilirliğini iyileştiren bir güncelleme olan daha yeni A16B-1100-0330 PWM servo kontrol kartını taşır.

Tek bir muhafaza içinde üç eksenli entegrasyon, bu sürücü nesli için Fanuc'un tasarım felsefesiydi: ayrı ray alanı tüketen ve üç ayrı veri yolu bağlantısı ve hata kablolaması gerektiren üç ayrı tek eksenli sürücü ünitesi yerine, A06B-6058-H334 üç eksenin tamamını tek bir fiziksel birimde birleştirir.

Bu entegrasyon, kontrol kabini ayak izini azalttı, makine kablolamasını basitleştirdi ve birincil uygulama olan üç eksenli freze makineleri ve işleme merkezleri için servo sürücü montajını standartlaştırdı.

H334, FANUC 0-B, 0-C ve Seri 15 kontrol sistemlerinde çalışan makinelere doğrudan uyar — 1980'lerin sonları ve 1990'lar boyunca üretilen takım tezgahlarında baskın olan Fanuc CNC donanım nesli.

Bu makinelerin dünya çapında üretimde çalışmaya devam eden büyük bir kurulu tabanı, A06B-6058-H334'ü tarihi bir merak yerine bakım ve onarım işlemleri için sürekli talep gören bir yedek parça haline getirmektedir.

Anahtar Özellikler

S-Serisi Dijital Mimari — CNC'ye PWM İletişimi

S-serisi sürücüler, CNC kontrolü ile PWM (darbe genişlik modülasyonu) arayüzü aracılığıyla iletişim kurar — CNC ve her sürücü kanalı arasında hız komutları ve konum geri bildirimleri ileten dijital bir protokol.

Bu dijital iletişim yolu, S-serisi sürücüleri Fanuc'un ürün geçmişindeki kendilerinden önceki analog komutlu sürücülerden ayırır.

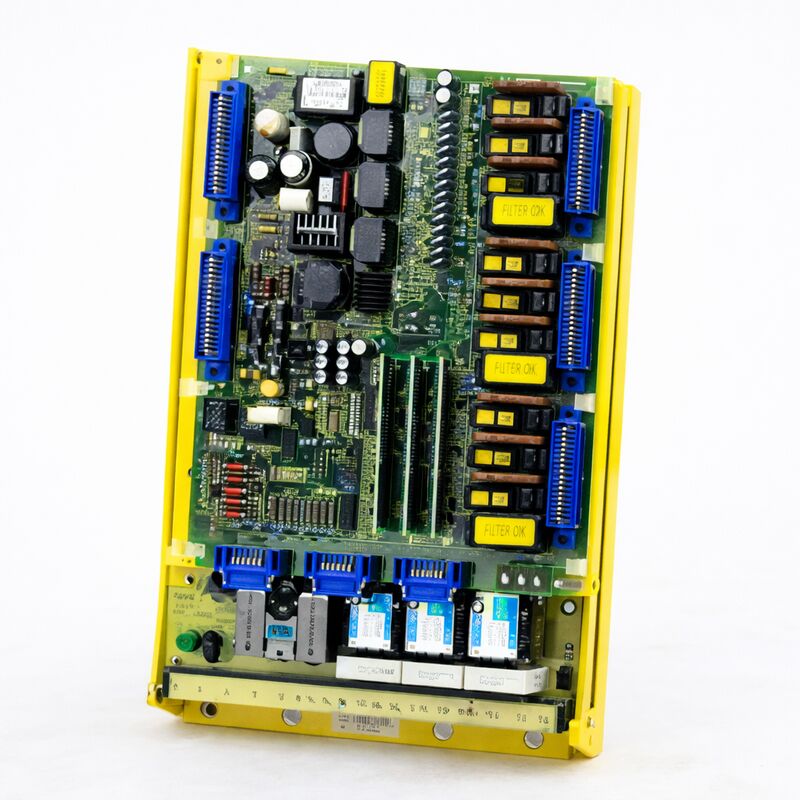

A06B-6058-H334 üzerinde, A16B-1100-0330 kontrol kartı ünitenin üst kısmında yer alır ve dijital PWM iletişimini, üç eksen kanalının tamamı için akım kontrol döngüsünü ve hata izleme devrelerini yönetir.

Altında, A20B-1003-0864 güç kartı, üç eksenli montaj için yüksek voltaj anahtarlama aşamalarını, DC veri yolunu ve rejeneratif deşarj devresini işler.

Çalışan bir sürücüde bir hata oluştuğunda — yaygın nedenler arasında arızalı güç transistörleri, bozulmuş elektrolitik kapasitörler, röle kontağı aşınması ve PCB izlerindeki korozyon bulunur — hata genellikle bu iki karttan birine veya çıkış aşamasındaki güç yarı iletkenlerine izole edilebilir.

H334 mimarisine aşina olan onarım tesisleri, bu belirli arıza noktalarına hitap ederek sürücüyü tipik olarak çalışır duruma getirebilir, bu da A06B-6058-H334 için onarım ve yeniden üretim hizmetlerinin ünitenin üretim sonundan on yıllar sonra ticari olarak uygulanabilir kalmasının nedenidir.

0S / 5S / 10S Motor Aralığı — Üç Kanal, Üç Eksen

H334 tanımı, sürücünün yapılandırıldığı belirli motor boyutu kombinasyonunu belirtir: her biri 0S/5S/10S motor aralığı için boyutlandırılmış üç kanal. Fanuc'un S-serisi motor adlandırmasında, sayı sürekli tork derecesini belirtir — 5S, 0S'den daha yüksek bir çıkış üretir ve 10S daha da yüksek.

Her biri farklı boyutlarda ve sürtünme özelliklerine sahip kurşun vida mekanizmaları aracılığıyla çalışan üç eksenli bir dikey işleme merkezi için, aynı motor ailesini kullanırken tek bir muhafazada üç kanalın tamamına sahip olmak bakım envanterini önemli ölçüde basitleştirir.

L, M ve N kanal tanımları, sürücüdeki üç eksen bağlantısına karşılık gelir.

Standart bir işleme merkezinde, L tipik olarak bir ekseni, M ikinci bir ekseni ve N üçüncü bir ekseni sürer — makine eksenlerine (X, Y, Z) özel eşleme, makine üreticisinin kablolama yapılandırmasına ve CNC'deki parametre ayarlarına bağlıdır.

CNC Uyumluluğu — FANUC 0-B, 0-C, Seri 15

H334'ün desteklediği FANUC 0-B, 0-C ve Seri 15 kontrolleri, üretim dönemleri boyunca endüstriyel takım tezgahları için Fanuc'un birincil CNC platformlarıydı.

0-serisi, daha küçük ve orta ölçekli makineler için uygun maliyetli bir kontrol sağladı; Seri 15, karmaşık çok eksenli ve yüksek hızlı uygulamalar için daha yüksek performanslı çözümü sundu.

Her iki aile de H334'ün uyguladığı aynı PWM servo sürücü arayüzünü kullandı, bu nedenle tek bir sürücü ünitesinin üç kontrol neslini de kapsamasıdır.

Bu kontrol nesillerini çalıştıran makineler arasında dikey ve yatay işleme merkezleri, canlı takımlı tornalama merkezleri, taşlama makineleri ve Mori Seiki, Mazak, Okuma ve Makino gibi makine üreticilerinden özel CNC üretim ekipmanları bulunmaktadır.

Bu makinelerin dünya çapındaki üretim ortamlarında devam eden operasyonel durumu, A06B-6058-H334 için ikincil piyasayı sürdürmektedir.

SSS

S1: "3. nesil S-serisi" ne anlama geliyor ve önceki S-serisi sürücülerden nasıl farklıdır?

Fanuc'un S-serisi dijital servo sürücüleri, her biri PWM kontrol kartını, güç kartı tasarımını ve sinyal işlemeyi güncelleyen birkaç donanım nesli boyunca gelişti.

3. nesil, daha önceki A16B-1100-0310 ve A16B-1100-0320 varyantlarına kıyasla geliştirilmiş dijital akım kontrolü sunan A16B-1100-0330 kontrol kartını taşır. Daha yeni kontrol kartı, daha iyi harmonik reddi ve daha sıkı hız döngüsü bant genişliği sağlar.

Bakım amacıyla, yedek kartları temin ederken nesil önemlidir — A16B-1100-0330, önceki S-serisi kontrol kartlarıyla değiştirilebilir değildir.

S2: A06B-6058-H334, 0S/5S/10S aralığı dışındaki motorlarla kullanılabilir mi?

H334, 0S, 5S ve 10S motor modelleri için yapılandırılmıştır. Bu aralığın dışındaki motorları — 20S veya 30S gibi — kullanmak, bu motorların gerektirdiği daha yüksek akım çıkışı için boyutlandırılmış farklı bir sürücü ünitesi gerektirir.

Boyutlandırılmamış bir sürücüyü aşırı boyutlandırılmış bir motorla çalıştırmak, motor başlangıcında veya yük altında aşırı akım korumasını tetikleyecektir. Yedek bir sürücü seçmeden önce daima motor etiketindeki motor modeli tanımını doğrulayın.

S3: Ürün üretimden kaldırıldı — yedek üniteler nereden temin ediliyor?

Yenilenmiş ve fazla stok A06B-6058-H334 üniteleri, makine hizmet dışı bırakma, fazla stok envanterleri ve özel onarım tedarikçilerinden endüstriyel yedek parça piyasasında dolaşmaktadır.

Fanuc sertifikalı onarım merkezleri ve üçüncü taraf elektronik yenileyiciler, hem değişim üniteleri (müşterinin arızalı ünitesinin yeniden inşa edilip iade edildiği veya değişim olarak yenilenmiş bir ünitenin sağlandığı yer) hem de doğrudan fazla stok üniteleri sunmaktadır. Tüm saygın tedarikçiler, sevkiyat öncesinde Fanuc S-serisi test riglerinde gerçek AC servo motorlarla üniteleri test eder.

S4: A06B-6058-H334'ün en yaygın arıza modları nelerdir?

En sık karşılaşılan arızalar şunlardır: üç çıkış kanalından birinde veya daha fazlasında arızalı güç transistörleri (eksen aşırı akımı veya sürücü hatası alarmları olarak görünür), güç kartındaki bozulmuş veya açık elektrolitik kapasitörler (düzensiz eksen davranışı veya DC veri yolu voltajı hataları olarak görünür), aşınmış manyetik kontaktör kontakları (aralıklı sürücü hazır hataları olarak görünür) ve zorlu ortamlarda PCB iz bağlantılarındaki korozyon.

A16B-1100-0330 kontrol kartının DAC çıkışları ve fiber optik arayüz devreleri de yüksek titreşim veya sıcaklık döngüsü olan ortamlarda zamanla arızalanır.

S5: CNC'deki hangi alarm kodları A06B-6058-H334 ile bir sorun olduğunu gösterir?

FANUC 0-B/0-C ve Seri 15 kontrollerinde, S-serisi sürücüye işaret eden servo alarmları tipik olarak CNC operatör panelinde AL-400 serisi hataları (servo alarmları) olarak görünür. Belirli kodlar hata türünü belirtir — aşırı akım (genellikle eksene bağlı olarak AL-401 veya AL-411), aşırı voltaj, DC bağlantı hataları ve CNC ile sürücü arasındaki iletişim hataları.

Alarm kodu, etkilenen eksen kanalını belirtir.

Sürücüyü değiştirmeden önce, Fanuc'un teşhis prosedürünü izleyerek hatanın sürücüde mi yoksa motorda, geri bildirim kablosunda veya CNC arayüz kartında mı olduğunu onaylayın: motor yalıtımını kontrol edin, enkoder geri bildirim sürekliliğini doğrulayın ve hatanın sürücüyle mi yoksa eksen kablolamasıyla mı kaldığını belirlemek için mümkünse eksen atamalarını değiştirin.
