Nice Fanuc Spindle Amp A06B-6064-H302

Fanuc A06B-6064-H302 ∙ AC Dijital Spindle Sürücüsü ∙ MDL 1.5 / 2 (1.5S / 2S Motorlar), Seri Geri bildirim, A06B-6064 Serisi, FANUC 0-C/15/16/18/21 Uyumlu

Genel bakış

BuFanuc A06B-6064-H302Fanuc'un A06B-6064 seri spindle amplifier ailesinden bir AC dijital spindle sürücüsüdür, A06B-6064 serisinin en küçük güç sınıfı olan MDL 1.5 ve 2 ′′ spindle motorları için yapılandırılmıştır.Özellikle 1.5S ve 2S Fanuc AC spindle motor modelleri.

Bu motorlar, A06B-6064 spindle tahrik aralığının düşük ucunu işliyor: küçük işleme merkezleri, küçük dönüş merkezleri,ve CNC freze makineleri için, fiyonk güç gereksinimleri ılımlı ve dolap alanı yüksek.

A06B-6064 serisi, Fanuc'un dijital seri spindle amplifier jenerasyonunu temsil eder. Daha önceki analog spindle sürücülerinden spindle sürücüsü ve CNC arasındaki dijital iletişime geçiş.

Bu mimaride, CNC, seri dijital bir arayüz aracılığıyla iğne hızı ve yön komutlarını gönderir ve iğne sürücüsü aynı seri bağlantı aracılığıyla motor hızı geri bildirimi ve durumunu gönderir.

Bu, daha önceki iğne tahrik jenerasyonlarının gerektirdiği analog sinyal koşullamasını ortadan kaldırır ve iğneyi eksen servo tahrikleriyle aynı dijital kontrol ortamına getirir.

Makine alet kurulumunda,A06B-6064-H302, aynı makine üzerinde C servo amplifier üniteleri (A06B-6066 serisi) ile eşleştirilmiştir. Bu eşleştirme, FANUC 0-C üzerinde inşa edilen makineler için fabrika standart kombinasyonuydı., 15, 16, 18, ve 21 kontrolü, her iki sürücü ailesinin de mevcut olduğu dönemde.

Döner sürücü ve servo sürücüler, sırasıyla CNC'nin seri döner arayüzü ve PWM servo eksen arayüzüne bağlı olan aynı kontrol kabinesini paylaşıyor.

Bu çiftleşmeyi anlamak makine bakımı için önemlidir: spindle sürücüsündeki bir hata A06B-6064-H302 ünitesine ve PCB montajlarına izole edilir,Aksa arızaları A06B-6066 servo ünitelerini içerirken.

Ana Özellikler

MDL 1.5 ve 2 ️ Küçük Spindle Drive, Tam CNC Entegrasyonu

Fanuc'un A06B-6064 dönemi için AC spindle motor nomenklatüründe, model numarası sürekli güç sınıfını tanımlar.

1.5S motoru yaklaşık 1.5kW sürekli spindle gücü sağlar. and the 2S delivers approximately 2kW — both are compact spindle motors for small-to-mid machine tools where the workpiece and tooling combination does not require the higher kW output of larger spindle motor classes like the 6S12S veya 22S.

Mütevazı güç değerlerine rağmen, A06B-6064-H302'deki 1.5S ve 2S motorları, serideki daha büyük motorlarla aynı kaliteli dijital hız ve tork kontrolünü alırlar.Motor ve sürücü arasındaki seri geri bildirim döngüsü doğru hız düzenlemesi sağlar, CNC'nin iğne hızlandırma parametreleri altında pürüzsüz bir ivme ve yavaşlama,ve Z-eksen beslemesi ile koordineli olarak spindle programlanmış spindle konumunu takip etmek zorunda olduğu katı dokunuş işlemleri için güvenilir senkronizasyon.

Sert dokunma, işleme merkezleri için kritik bir işlevdir. Dokunma sırasında sıkı bir spindle pozisyon kontrolünü sürdürme spindle tahrikinin yeteneği, iplik kalitesini ve araç ömrünü doğrudan belirler.

Üç-PCB mimarisi ve servis edilebilirliği

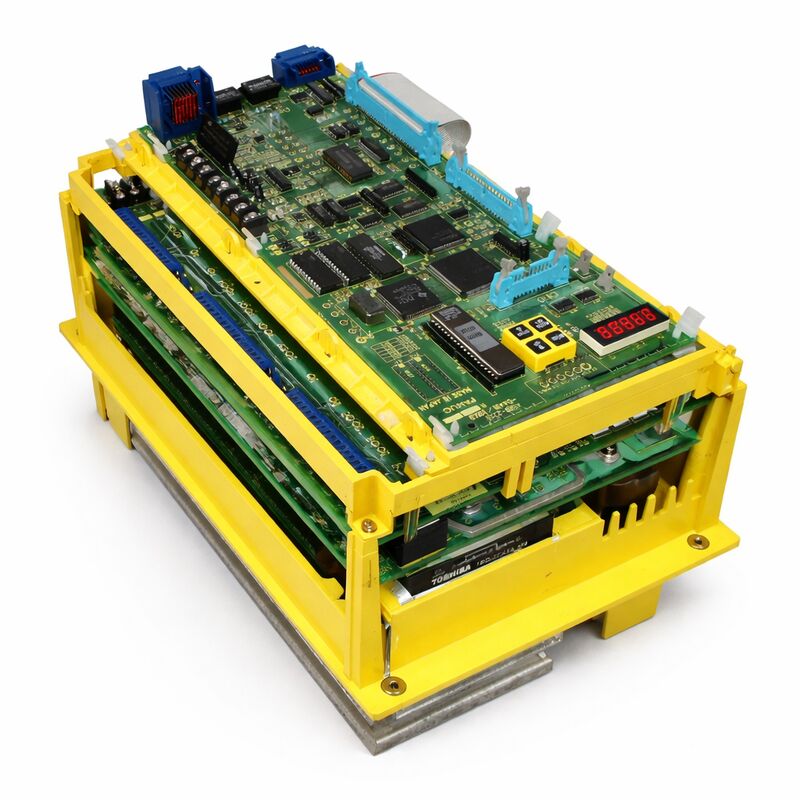

A06B-6064-H302, A06B-6064 serisinde üç tablo iç mimarisi standardını kullanır: kablolama / arayüz kartı, kontrol kartı seti (A16B-2201-0440 ve A16B-2100-0070),ve güç panosu (A20B-1005-0190).

Her bir panelin farklı bir işlevi vardır Kontrol panelleri dijital hız ve tork düzenleme algoritmalarını işliyor.; güç tablosu, Dönüştürme motorunu tahrik eden üç fazlı Dönüştürme akımına DC otobüs enerjisini dönüştüren AC düzeltme, DC otobüs ve IGBT çıkış geçişini yönetir.

Bu kart ayrılığı, yaygın alan arızalarının genellikle tüm tahrik ünitesinin yerine bir kartın değiştirilmesiyle ele alınabileceği anlamına gelir.Güç panosundaki arızalı bir güç transistörü, kontrol panelleri çalışmaya devam ederken değiştirilebilir.

Yanlış hız düzenlemesi üreten bozuk bir kontrol panosu bağımsız olarak değiştirilir ve işlevsel güç panosu yerinde kalır.Tamir uzmanları tam da bu nedenle hem kontrol panosu çeşitlerini hem de A20B-1005-0190 güç panosunu ayrı servis parçaları olarak stoklar..

Seri Geri bildirim ve CNC Arabirimi

A06B-6064-H302 üzerindeki seri geri bildirim arayüzü, motor şaftının konumunu ve hız verilerini CNC'ye CNC'nin filikal pozisyon döngüsü için gerekli olan güncelleme hızında iletir.Bu geri bildirim yolu, CNC'nin dönmenin gerçek zamanlı açısal konumunu kullanmasını sağlar., seri geri bildirim yoluyla iletildi, Z ekseninin ilerlemesini vurma işlemi boyunca döner döner iğne dönüşü ile senkronize etmek için.

Seri arayüzü ayrıca sürücü durum bilgilerini ¢ alarm kodları, hız sinyalleri, yük izleme verileri ¢ sürücüden CNC'ye taşır.CNC'ye, analog arayüz sürücülerinde mümkün olmayan spindle sürücüsü sağlığına görünürlük kazandırır.

Döner sürücüsü bir alarm oluşturduğunda, CNC, alarm kodunu seri arayüzü üzerinden alır ve operatör paneline gösterir.makine operatörü ve bakım mühendisi için hata teşhisinin basitleştirilmesi.

Sık Sorulan Sorular

S1: Sürücü açıklamasında MDL 1 yazıyor.5, 2 ¢ bir birim hem 1.5S hem de 2S motorunu kapsar mı?

A06B-6064-H302 hem 1.5S hem de 2S motor modellerini çalıştırmak için yapılandırılmıştır.5S motoru, motorun seri geri bildirimi kendini sürücüye tanımlar ve sürücü ilgili parametreler setini kullanır.

2S motoruna monte edilen aynı tahrik ünitesi, 2S motorunun parametrelerini kullanır.Bu çift motor kapsamı tek parça numarasında, makineler filosunda her iki motor boyutuna sahip olabilecek makine dükkanları için yedek parça stokunu basitleştirir..

S2: A06B-6064-H302'nin en yaygın arıza modları nelerdir?

Güç panosunda, IGBT transistörü arızası en sık görülen hatadır.

Kontrol panellerinde, bileşen yaşlanması ve elektrolitik kondansatör bozulması, hız düzenleme hatalarına ve CNC ile dijital iletişim hatalarına yol açar.Soğutma fanı arızası tüm bileşenler üzerindeki ısı stresini hızlandırır, bu yüzden rutin bakım sırasında fanın çalışma durumunu doğrulamak önemlidir.

CNC'nin spindle alarm kodları, hangi hata kategorisinin etkin olduğunu belirler ve tamir teknisyenini belirli bir tahtaya veya bileşene yönlendirir.

S3: A06B-6064-H302, 1.5S ve 2S'den başka bir spindle motoru çalıştırabilir mi?

Hayır

Daha büyük bir spindle motoru (örneğin 6S veya 12S) H302'ye bağlamak, sürücünün işleme yükleri sırasında nominal akım aralığının dışında çalışmasına neden olur ve aşırı akım korumasını tetikler veyaCiddi vakalarda, çıkış aşamasına zarar verir.

Her zaman fiyonk sürücü modelini fiyonk motor modeline eşleştirin; A06B-6064 parça numarasındaki H takmacı numarası, sürücünün tasarlandığı motor sınıfını tanımlar.

S4: Sert dokunma A06B-6064-H302'den başka herhangi bir ek donanım gerektirir mi?

Sert dokunuş, CNC'nin sert dokunuş fonksiyonunu yazılım seçeneklerinde etkinleştirmesini gerektirir.ve spindle motoru CNC Z-eksen hareketi ile spindle pozisyonu senkronize etmek için kullanır açısal pozisyon geri bildirim sağlayan bir seri darbe kodlayıcısı olmalıdır.

A06B-6064-H302'nin seri geri bildirim arayüzü bu pozisyon geri bildirimini destekler.

CNC'nin parametreleri, belirli iğne ve musluk geometrisine göre yapılandırılmalıdır.ve uygun CNC parametre ayarları gereklidir.

S5: A06B-6064-H302 A06B-6064-H303 veya diğer bitişik modellerle değiştirilebilir mi?

A06B-6064 serisi içinde, her H-sıfırlı varyasyon, 1.5S/2S için H302, 3S için H303, 6S için H305, 12S için H312, vb. için belirli bir motor modeline karşılık gelir.

Kontrol panelleri birden fazla varyantta paylaşılıyor (aynı A16B-2201-0440 ve A16B-2100-0070 birkaç A06B-6064 modelinde bulunuyor),Ama güç tablosu ve bazı parametreler motor sınıfları arasında farklılık gösterir.

Bir H303 veya H305, güç panosunun uyumluluğunu ve doğru motor parametrelerini yüklemesini doğrulamadan bir H302'nin yerine geçmemelidir.Çünkü daha büyük motorun tahrik özellikleri H302'nin güç aşaması bileşenleriyle düzgün çalışmayabilir.Ya da tam tersi.
