Fanuc Servo Drive test edilmiştir A06B-6066-H004 A06B6066H004 A06B-6066-H004

Fanuc A06B-6066-H004 | C Serisi Tek Eksen AC Servo Sürücü — 200V Giriş, PWM Kontrol, 0S/5S/20S/1500 Motorlar, CNC Makine Takımı

Genel Bakış

Fanuc A06B-6066-H004, Fanuc'un C serisi sürücü ailesinden tek eksenli dijital bir servo sürücüdür — daha önceki analog sürücülerden sonra gelen ve bugün Fanuc CNC kurulumlarına hakim olan alfa serisi modüler sürücülerden önce gelen PWM tabanlı servo sürücü platformudur.C serisi, Fanuc'un ürün tarihindeki belirli bir dönemi kapsar; ağırlıklı olarak 1980'lerin sonlarından 1990'ların ortalarına kadar üretilen CNC makine takımlarında, Series 0-C, Series 6, Series 10, Series 11 ve erken Series 15 ve 16 kurulumları dahil olmak üzere Fanuc kontrollerinde bulunur.A06B-6066 serisi içindeki H004 tanımı, belirli motor uyumluluk aralığını belirtir: sürücü, 0S, 5S, 6S ve 20S/1500 AC servo motorları dahil olmak üzere motorlar için yapılandırılmıştır ve C serisi motor ailesi içindeki daha hafiften orta seviye çıkış kapasitesini kapsar.

Bu motorlar, bu sürücü neslini kullanan makinelerdeki L ve M kanal konumlarını dolduran kablolama ve geri besleme konektörlerine sahip fiziksel bileşenlerdir.

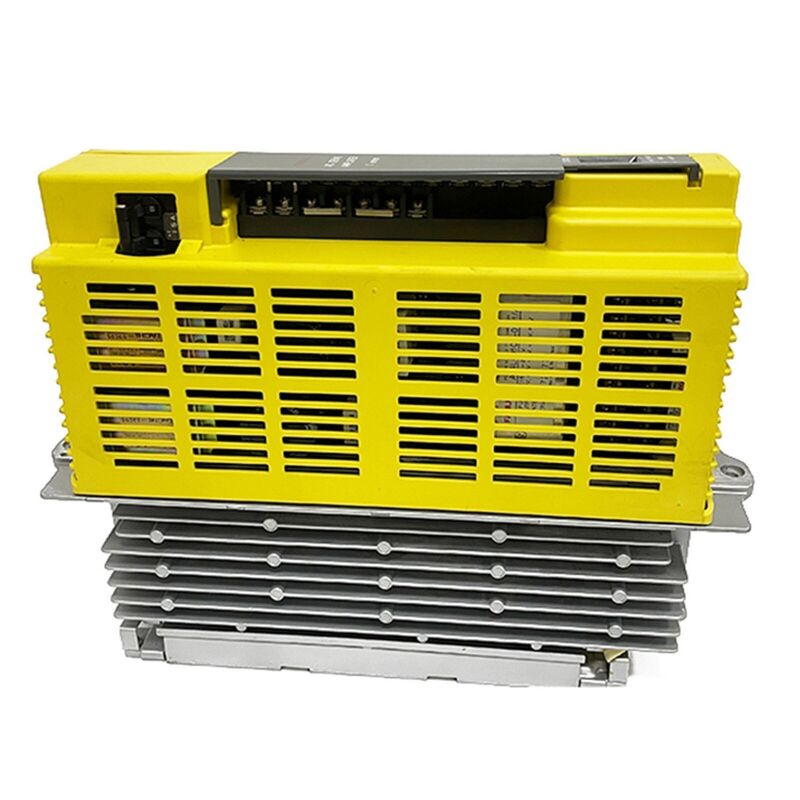

C serisi tasarım, zamanına göre fiziksel olarak kompakttı — Fanuc'un C ve daha sonraki S serilerinde kullandığı tanıdık sarı kasalı sürücü ünitesi — ve tek eksenli format, makine başına bir H004 anlamına geliyordu; her sürücü CNC'nin eksen kontrol kartından bağımsız olarak PWM komutları alıyor ve C serisi sinyal arayüzü aracılığıyla motor akımı ve enkoder geri beslemesini döndürüyordu.

Bu mimarinin basitliği ve sağlamlığı, üretimi sona erdikten on yıllar sonra bile dünya çapında CNC atölyelerinde aktif olarak hizmet veren C serisi sürücülerin kurulu tabanına katkıda bulundu.

Anahtar Özellikler

Parametre

Değer

Sürücü bu sinyali çözer ve motor çıkış aşamasını buna göre sürer, akım döngüsünü sürücü içinde donanım olarak kapatırken, konum ve hız döngüleri CNC'de kapanır.

A06B-6066-H004 iki ayrı PCB grubundan oluşur: kontrol kartı (motor modeli ve CNC arayüzü sürümüne bağlı olarak belirli bir sürüm olan A20B-2900-0610, 0620 veya 0630 varyantlarında mevcuttur) ve AC doğrultma, DC bara ve IGBT çıkış aşamasını işleyen güç kartı (A20B-1200-0851 veya eşdeğeri).

Bu iki kartlı mimari, C serisi sürücüler için standart servis kolaylığı tasarımıdır — bir karta yerelleştirilmiş bir arıza, tüm sürücü ünitesinin değiştirilmesi yerine o kartın bağımsız olarak değiştirilebileceği veya onarılabileceği anlamına gelir.

Geniş Motor Uyumluluk Aralığı

A06B-6066-H004, C serisi motor ailesinden geniş bir Fanuc AC servo motor yelpazesini destekler ve bu sürücü sınıfının nominal akım çıkışı boyunca hem S serisi (servo) hem de T serisi (tork) motor konfigürasyonlarını kapsar.

0S motoru, uyumlu aralıktaki en küçük ve en hafif olanıdır, minimum ataletli daha hafif makine eksenlerinde kullanılır; 20S/1500, önemli ölçüde daha yüksek tork sağlar ve genellikle daha ağır hizmet tipi besleme eksenlerinde bulunur.

Makine bakım mühendisi için bu geniş uyumluluk pratik olarak önemlidir: tek bir H004 parça numarası, farklı makinelerde veya aynı makinenin farklı eksenlerinde takılı olabilecek birden fazla motor modelini kapsar, yedek parça olarak stoklanması gereken sürücü varyantlarının sayısını azaltır.

Belirli motor modeli, hangi PWM kontrol kartı varyantının gerekli olduğunu belirler — değiştirme sürücüsünü takmadan önce kontrol kartı parça numarasını motor modeliyle doğrulayın.

LED Göstergeler ve Saha Tanılama

C serisi sürücüler, çalışma sırasında durum bilgileri ve alarm kodları sağlayan sürücü gövdesinde 7 segmentli bir LED ekrana sahiptir.

Ekran, sürücünün hazır durumunu (CNC'den gelen hazır sinyal alındı), aktif çalışma koşulunu ve arızalar meydana geldiğinde alarm kodlarını gösterir.

C serisi alarm kodları, arıza kategorisini tanımlayan sayısal bir şemayı izler: aşırı ısınma, aşırı akım, aşırı voltaj, enkoder geri besleme anormalliği ve iletişim hatalarının her biri farklı kod aralıklarına sahiptir.

Sorun giderme sırasında, LED ekranı okumak ilk tanısal adımdır — arızanın sürücünün kendisinde mi yoksa bağlı motor, geri besleme kablosu veya CNC arayüzünde mi olduğunu belirler.

SSS

S1: C serisi PWM arayüzü, daha sonraki alfa serisi FSSB arayüzünden nasıl farklıdır?

C serisi sürücüler, paralel bir PWM sinyali aracılığıyla motor komutları alır: CNC, her eksen için PWM sinyaliyle özel bir kabloyu bağımsız olarak sürer ve her sürücünün CNC'nin eksen çıkış kartına kendi doğrudan bağlantısı vardır. Daha sonraki alfa serisi FSSB (Fanuc Serial Servo Bus), bu paralel mimariyi, komutları tek bir paylaşılan veri yolu üzerinde tüm eksenler için taşıyan yüksek hızlı bir seri optik fiber bağlantı ile değiştirdi, bu da kablo sayısını önemli ölçüde azalttı. C serisi sürücüler, bir arayüz adaptörü olmadan FSSB tabanlı CNC kontrollerine bağlanamaz — C serisinden daha yeni nesil bir kontrole doğrudan CNC yükseltmesi, mevcut C serisi sürücüleri uyarlamayı veya bunları alfa serisi modüllerle değiştirmeyi gerektirir.

S2: A06B-6066-H004 ile hangi CNC kontrolleri uyumludur?

C serisi sürücüler, eşleşen PWM servo çıkış arayüzünü sağlayan Fanuc kontrolleriyle uyumludur. Bu, Series 0-C, Series 6, Series 10/11 ve C serisi sürücü uyumluluğu ile sevk edilen Series 15 ve Series 16/18'in erken sürümlerini içerir. Kontrolün eksen çıkış kartı (CNC'de PWM sinyalini üreten PCB), C serisi sürücünün giriş arayüzüyle eşleşmelidir. FSSB arayüz kartlarıyla yükseltilmiş kontroller, uygun arayüz dönüşümü olmadan doğrudan uyumlu değildir.

S3: L ve M kanal tanımları A06B-6066-H004 ile nasıl kullanılır?

Fanuc'un çok eksenli makine kablolama konvansiyonunda, bireysel tek eksenli sürücülere L, M, N vb. etiketli eksen kanalları atanır. H004, çok eksenli bir kabin düzenlemesinde L veya M kanal konumuna takılabilir. Kanal ataması, CNC'nin servo çıkış kartındaki eksen konektör konumuna ve fiziksel sürücüyü belirli bir makine ekseniyle (X, Y, Z veya ek) ilişkilendiren parametre ayarlarına karşılık gelir. Tek eksenli sürücüler kullanan üç eksenli bir makine, üç ekseninin her biri için ayrı H004 veya H005 birimlerine sahip olacaktır ve her biri CNC'deki ilgili L, M veya N kanalına bağlanacaktır.

S4: A06B-6066-H004'ün en yaygın arıza modları nelerdir?

C serisi sürücülerde en sık karşılaşılan arızalar şunlardır: DC bara üzerindeki kapasitör bozulması (DC bara voltajı arızaları ve düzensiz motor davranışı olarak ortaya çıkar), çıkış aşamasındaki IGBT arızası (aşırı akım alarmları olarak ortaya çıkar, genellikle motor sargısı kısa devreleri veya kablo yalıtım arızaları tarafından tetiklenir) ve PWM sinyal çözme veya akım düzenleme devrelerini etkileyen kontrol kartı bileşen arızası. Sürücü gövdesindeki LED alarm kodları, arızanın hangi kategoriye girdiğini belirtir. İki kartlı mimari, güç kartı arızaları ve kontrol kartı arızalarının, tüm sürücü ünitesini değiştirmek yerine yalnızca etkilenen kartı değiştirerek giderilebileceği anlamına gelir.

S5: Hala yeni A06B-6066-H004 birimleri temin etmek mümkün mü?

A06B-6066 C serisi Fanuc tarafından uzun yıllar önce durduruldu ve Fanuc'tan yeni stok artık mevcut değil. Makine elden çıkarma ve fazla stok envanterlerinden ara sıra endüstriyel yedek parça pazarında fazladan yeni eski stok (NOS) birimleri ortaya çıkıyor. Yenilenmiş ve değişim birimleri birincil ticari olarak mevcuttur; uzman Fanuc onarım merkezleri garantili olarak yeniden inşa edilmiş ve test edilmiş H004 sürücüleri sunmaktadır. Tüm saygın tedarikçiler, sürücünün tam çalışma aralığında doğru çalışmasını doğrulamak için sevkiyat öncesinde uygun motor yükleriyle Fanuc kontrollerinde C serisi sürücüleri test eder.
