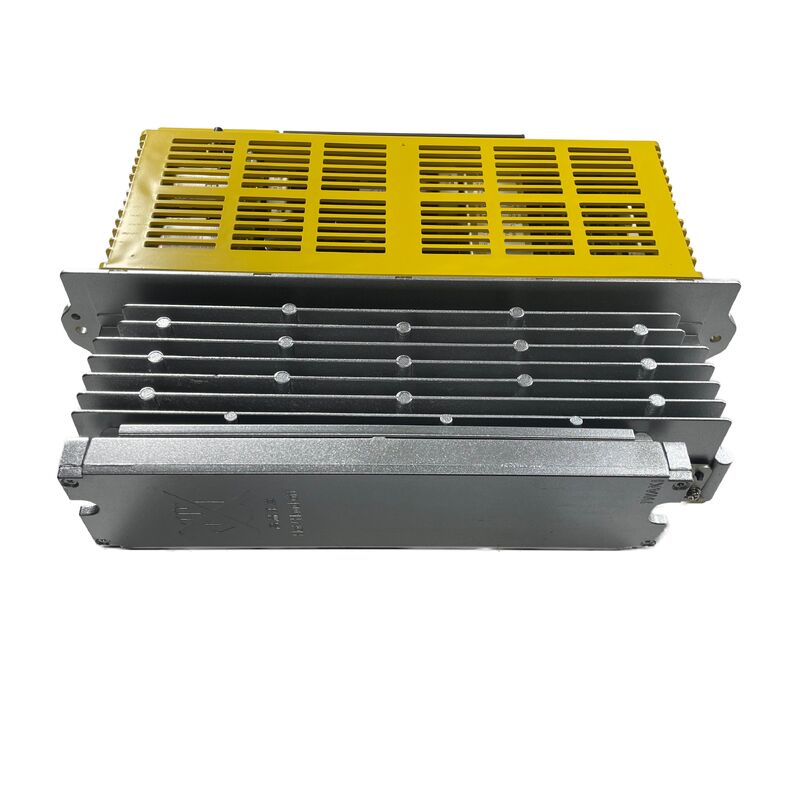

Fanuc A06B-6066-H006 C-Serisi Tek Eksenli Servo Amplifier SVUC-80 (80A), 5L/30S Motorlar, 200VAC, PWM, FANUC 0-C/15A/16A/18A/21A

Genel bakış

BuFanuc A06B-6066-H006Fanuc'un C serisi servo güçlendirici ailesinden 80 amp SVUC sınıfı tek eksenli sürücüdür ve C serisi “özellikle 5L ve 30S AC servo motorları’ndaki daha ağır motor modelleri için tasarlanmıştır.5S/3000 de dahil olmak üzere geniş bir uyumluluk grubu ile birlikte, 10S/3000, 20S, 30S, 5L, 6L, 5T/3000, ve 10T/2000.

A06B-6066 serisi içinde H006, H004'e kıyasla daha yüksek akımlı bir varyanttır (daha hafif 0S / 5S / 20S / 1500 motoru sınıfını ele alır);SVUC-80'in 80A çıkış derecesi, işleme yükü altında 30S ve 5L motorlarının daha büyük sürekli akım çekimini destekler..

Fanuc'un C serisi motor nomenklatüründeki 30S işareti, önemli bir sürekli tork çıkışına sahip orta ve büyük AC servo motoruna atıfta bulunur.Genellikle daha büyük freze makinelerinin ağır görevli eksen tahriklerine monte edilir, sondaj fabrikaları ve eksen kütlesi ve sürtünme taleplerinin 20S'nin güvenilir bir şekilde dayanabildiklerini aştığı işleme merkezleri.

5L adı, Fanuc'un L-sınıf serisinden bir motoru tanımlar.Özel tork ve hız profili standart S serisi motor geometrisinden farklı olan lazer alet makinesi eksenli uygulamalarla ilişkili.

Her iki motor ailesi de H006'nın uyguladığı aynı PWM sürücü arabirimini paylaşıyor, bu nedenle bir amplifikatör parça numarası her ikisini de kapsar.

Sahada, H006, çok eksenli bir CNC dolabında L veya M kanal pozisyonunu alır. Bireysel tek eksenli C serisi sürücüleri kullanan makineler, sürücü rayına bir adet monte eder,her biri PWM komutunu CNC'nin eksen çıkış kartından alır ve C serisi sinyal kablosu kemerleri aracılığıyla motor akımı ve kodlayıcı geri bildirimi iade eder.

Ana Özellikler

SVUC-80 C serisi içindeki yüksek akım sınıfı

Fanuc'un C serisi isimlendirmesindeki "SVUC" işareti, belirli çıkış aşaması sınıfını tanımlar. The H006's SVUC-80 rating (80A peak output capability) sits above the SVUC-40 class of the H004 and accommodates the higher instantaneous current that 30S and 5L motors draw during acceleration transients on heavy machine axes.

Büyük bir işleme merkezinde X ekseni ağır bir masayı yüksek tonlukta bir topuçuktan geçirirken, the acceleration torque demand during rapid traverse initiation can momentarily draw several times the motor's rated continuous current — the SVUC-80's headroom above the rated continuous output prevents nuisance overcurrent alarms during these normal operating events.

H006'daki A20B-1004-0850 güç panosu, 80A çıkış aşamasının daha yüksek IGBT derecelendirme ve ısı dağılım gereksinimlerini yansıtan H004'ün A20B-1200-0851'inden fiziksel olarak daha büyüktür.

This board difference is the primary physical distinction between H004 and H006 drives when inspecting the internal layout — the control board variants (A20B-2900-0610/0620/0630) are shared across the motor compatibility range and are selected based on the specific motor model being driven.

PWM Arayüzü ve Kontrol Uyumluluğu

Tüm A06B-6066 C serisi sürücüler gibi, H006 da CNC ile iletişim kurmak için Fanuc'un PWM servo arayüzünü kullanır.

This is a dedicated parallel connection — one cable per axis between the CNC's axis card and the drive — that carries the PWM velocity/position command signal from the CNC to the drive and returns encoder feedback from the motor's pulse coder.

Arayüz, FANUC 0-C denetimleri ve FSSB yerine C serisi sürücü uyumluluğu ile yapılandırılmış olan 15A, 16A, 18A ve 21A Serisi'nin erken sürümleriyle uyumludur.

Bu PWM arayüz uyumluluğu, H006'nın uygulamasında belirleyici bir faktördür.

Bu kontrol nesilleri ile inşa edilen makineler, H006'yı CNC'yi değiştirmeden veya arayüz adaptörleri eklemeden doğrudan sürücü yerine kullanabilir.

Daha sonra FSSB tabanlı denetimlere yükseltilmiş makineler, bir arayüz dönüşümü veya alfa serisi donanımıyla sürücünün değiştirilmesini gerektirir.

Sık Sorulan Sorular

S1: H006, A06B-6066 C serisi içindeki H004'ten nasıl farklıdır?

H004, daha küçük SVUC sınıfıdır ve 0S / 5S / 20S / 1500 motorlar için ‡ daha hafif eksenli tahrikler için tasarlanmıştır.Ana iç fark güç panosudur.: H004 A20B-1200-0851 taşıyor, H006 ise daha yüksek dereceli IGBT transistörleri olan A20B-1004-0850 taşıyor.

Kontrol paneli varyasyonları (0610/0620/0630) her iki modelde de paylaşılıyor.

H006 uygulamasını H004 ile değiştirmeyin. ∙ Düşük nominal güç aşaması, 30S veya 5L motorlarının daha yüksek motor akımı talebi altında aşırı akım alarmlarını tetikleyecektir.

S2: Hangi CNC alarm kodları A06B-6066-H006'yı hata kaynağı olarak gösterir?

FANUC 0-C ve 15/16/18/21 kontrollerinde, C serisi sürücü alarmları CNC alarm ekranında SV-4xx serisi kodları olarak görünür.SV-401 veya eşdeğeri eksen aşırı akımı gösterir (genellikle sürücünün arızalı bir çıkış transistörü veya motor sargısı kısa)SV-404, kodlayıcı geri bildirim kaybını gösteriyor.

C serisi sürücünün kendi LED göstergesi, sürücü gövdesinde ek hata tanımlamasını sağlar ¢ yedi segmentli bir ekran, CNC alarm numarası ile ilişkili özel hata kodlarını gösterir.Her zaman hem CNC alarmı ve sürücünün LED kodu okumak hata sürücüde olup olmadığını karar vermeden önce, motor veya geri bildirim kablosu.

S3: 5L motor uyumluluğu lazer makinesi uygulamaları için özel mi?

Evet, A06B-6066-H006'nın motor yelpazesi bağlamında,5L, Fanuc lazer kesme makinelerinin (Laser Mate ve benzer platformlar gibi) eksen tahrikleri için özel olarak tasarlanmış Fanuc lazer servo motorunu ifade eder..

Bu motorlar, standart S serisi motorlardan farklı tork/hız özelliklerine sahiptir, ancak aynı C serisi PWM sürücü arayüzünde çalışır.H006'nın 5L motoru için desteği, lazer makinesinin bakımı ve geleneksel CNC işleme uygulamaları için geçerlidir.

S4: A06B-6066-H006, H004'ün de 20S'yi desteklemesine rağmen, 20S motoru çalıştırabilir mi?

Evet, H006'nın motor uyumluluğu listesi H004'ün menziliyle örtüşen 20S'yi içerir.

H006'nın daha yüksek akım kapasitesi, 20S motoru kullanmak için bir dezavantaj değildir.

Uygulamada, eğer makine 20S ekseni için başlangıçta bir H006 belirttiyse (belki de gelecekte motorun baş alanını yükseltmek için veya makine üreticisinin tercihi nedeniyle),Başka bir H006 ile değiştirmek doğru ve güvenilirBir H004'ü değiştirmek, teknik olarak eksenin hafif yüklenmesi durumunda işe yarayabilir, ancak orijinal özelliklere uymak standart bakım yaklaşımıdır.

S5: Güç panosu A20B-1004-0850 ayrı bir onarım bileşeni olarak mevcut mu?

A20B-1004-0850 güç tablosu, tamir parçaları pazarında dolaşmaktadır ve C serisi sürücüleri servis eden Fanuc bileşen tamir uzmanları tarafından stoklanmıştır.

Kontrol panelleri işlevsel kalırken hatayı güç aşamasına (transistör arızası, güç otobüsü kondansatörünün bozulması) izole ettiğinde bağımsız olarak değiştirilebilir.

Tamir tesisleri, nakliye öncesi, motorun gerçek yükü altında monte edilmiş yedek güç panosu ile sürücüyü test eder.Motor işletim aralığı boyunca doğru transistör anahtarlama dalga biçimlerini ve çıkış akımını doğrulamak.
