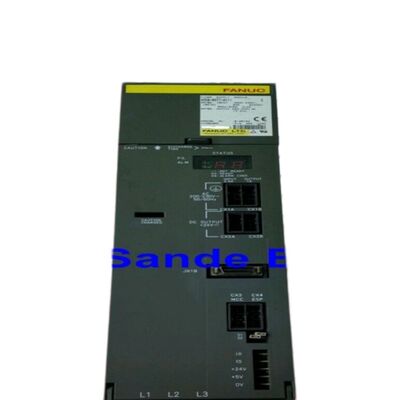

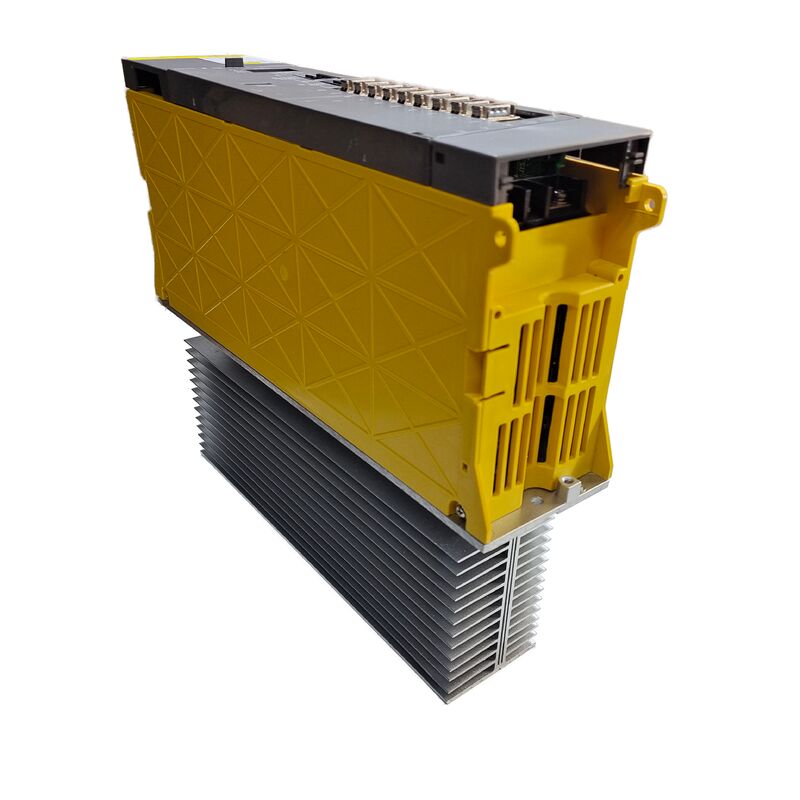

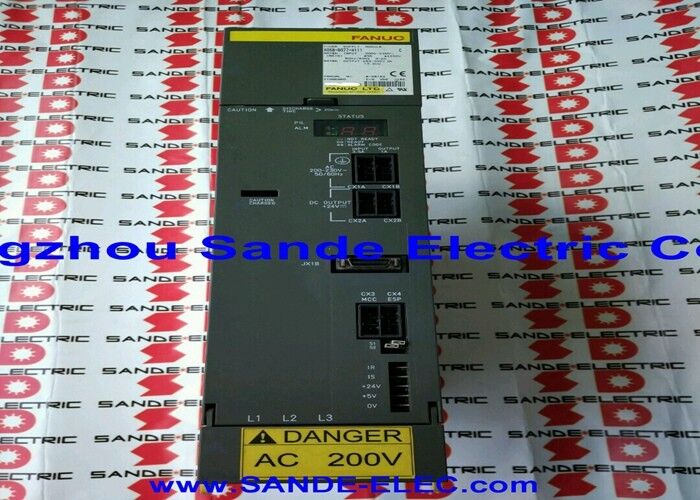

Fanuc Spindle Amplifier Modülü A06B-6078-H206 A06B6078H206 A06B-6078-H206

Fanuc A06B-6078-H2065, Tip 1 Arayüzü, JY2/JY4 Geri bildirim, PSM ile çalışan, 200VAC Serisi

Genel bakış

BuFanuc A06B-6078-H206SPM-5 olarak adlandırılan birinci nesil alfa serisi spindle amplifier modülüdür.5, Fanuc'un A06B-6078 spindle amplifier ailesinden.

5.5kW sınıfı kompakt bir spindle modülü olarak, iki özel kurulum senaryosu için tasarlandı:daha küçük CNC makinelerinde ana iğne sürücüsü olarak iğne gücü gereksinimleri 3.7~5.5kW sürekli menzil,ve ikili spindle işleme merkezlerinde ve alt spindle'in güç talebinin ana spindle'e göre mütevazı olduğu dönme merkezlerinde ikincil veya alt spindle güçlendirici olarak.

The A06B-6078 series occupies a distinct position in Fanuc's alpha amplifier history as the first-generation alpha platform — the original alpha series modules that introduced the integrated PSM/SVM/SPM architecture before the higher-resolution HRV (High Response Vector) refinements appeared in the later A06B-6082, A06B-6088 ve A06B-6102 serileri. Bu birinci nesil mimari mimari olarak tamamlanmıştır: PSM paylaşılan DC otobüsünü sağlar, SVM modülleri servo eksen sürücüleri ile ilgilenir,ve SPM modülü, aynı raydan çekilen tüm spindle'i ele alırA06B-6078-H206, A06B-6079 SVM serisi ile aynı amplifier rayında kendi dönemindeki makinelerde monte edilen bu standart mimarinin bir katılımcısıdır.

66,8 × 70 mm'lik modül ayak izi, 5,5 kW'lık bir spindle sürücüsü için fiziksel olarak kompakt Fanuc'un entegre sürücü modülü tasarım felsefesinin bir sonucu.

Modülün küçük boyutu, ana spindle sürücüsü ve eksen modülleri tarafından zaten işgal edilen dolaplara alt spindle veya ikincil spindle güçlendirici olarak kurulmasını pratik hale getirdi.Ek spindle elektronikleri için özel bir kabine bölümü gerektirmeden.

Ana Özellikler

Tip 1 Arayüzü ve JY2/JY4 Geri bildirimleri

A06B-6078-H206'daki Tip 1 arayüzü, gelişmiş yuvarlak işlevlerini sağlayan yuvarlak sürücüsünü yuvarlak seri arayüzü üzerinden CNC'ye bağlar.Döner senkronizasyonu, ilk nesil alfa fiyonk kapasitesini tanımlayan yönelim.

Geri bildirim, sırasıyla spindle motor pozisyon kodlayıcı sinyalleri ve sıcaklık monitörü girişlerini taşıyan JY2 ve JY4 konektörleri aracılığıyla sürücüye ulaşır.

This JY2/JY4 feedback arrangement is specific to Type 1 (and original) interface spindle drives and is an important identification characteristic when distinguishing the A06B-6078-H206 from later-generation spindle modules.

Tip 2, Tip 3,ve Tip 4 arayüz spindle amplifikatörleri, konum geri bildirimi için farklı bağlantı düzenlemeleri ve farklı parametreler seti kullanır. H206 açıkça bu daha sonraki arayüz türleriyle uyumlu değildir., ve Tip 2/3/4 spindle amplifierleri için tasarlanmış makineler, A06B-6078-H206'yı arayüz dönüşümü olmadan bir drop-in yedek olarak kullanamazlar.

The JY2 connector carries the spindle motor's pulse coder feedback — the position and speed signal that the spindle drive uses for velocity control and for servo-mode position control during rigid tapping and Cs axis operation.

JY4 bağlantısı, motor sargılarına yerleştirilmiş termistordan motor aşırı ısınma sinyalini taşır.sarmaşık hasarı oluşmadan önce AL-01 motor aşırı ısınma alarmını tetikleyen termal koruma girişini sağlamakHer iki bağlantı da sağlam olmalı ve sürücünün tam koruma ile çalışması için doğru şekilde kablolanmış olmalıdır.

Alt Spindle ve İkincil Spindle Uygulamaları

SPM-5.5'in 5.5kW sürekli güç sınıfı, tipik olarak 7.5kW ila 30kW'lık iğne tahriklerini çalıştıran çoğu üretim işleme merkezlerinin ana iğne modüllerinin altına yerleştirir.

This power class is appropriate for sub-spindles on twin-spindle CNC turning centres — the sub-spindle in this configuration accepts the workpiece from the main spindle and performs secondary operations (rear-face drilling, döndürme, iplikleme) nadiren ana iğnenin tam kapasitesini gerektiren güç seviyelerinde.

Alt spindle'in daha düşük sürekli talebi, SPM-5.5'i daha büyük bir spindle amplifikatörünün maliyeti ve boyutu olmadan doğru bir şekilde belirlenmiş modül haline getirir.

Daha küçük CNC makinelerinde, kompakt dikey işleme merkezleri, matkap ve dokunuş makineleri, küçük yatay işleme merkezleri ve özel CNC makineleri için SPM-5Uygulamanın malzeme çıkarma hızları ve araç boyutları 5'in sınırlarına uygun olduğunda, 5'in birincil iğne tahriki olarak yeterlidir..5kW sürekli spindle güç bütçesi.

Hafif alaşım işleme, plastik işleme ve PCB sondajı, 5.5kW bir dönmenin iş parçası ve alet gereksinimlerine pratik bir eşleşme olduğu tipik süreçlerdir.

İlk Nesil Alfa Sistem Mimarlığı Bağlamı

A06B-6078 serisi ilk alfa neslidir, yani A06B-6082, A06B-6088 ve A06B-6102 serilerinde tanıtılan daha yüksek çözünürlüklü HRV geliştirmelerinden önce gelir.Makinenin güçlendirici yığını içinde, H206 ilk nesil alfa sistem kurulumlarını tanımlayan aynı PSM ve aynı A06B-6079 SVM serisi ile çalışır.

A06B-6078-H206 ile donatılmış bir makine, eşleşen birinci nesil PSM (A06B-6087 serisi veya A06B-6081 serisi) ve A06B-6079 SVM modüllerine sahip olacaktır.Hepsi aynı DC otobüsünü ve aynı Fanuc CNC arayüzünü paylaşıyor..

Bu sistem mimarisi tutarlılığı bakım için pratikte önemlidir:Başarısız bir H206'yı daha sonraki nesil bir SPM modülüyle değiştirmek, sürücü iletişim protokollerinin veya PSM arayüz özelliklerinin farklı olması durumunda PSM ve SVM modüllerinin yükseltilmesini gerektirebilir..

Orijinal A06B-6078-H206 için farklı nesil bir spindle modülü değiştirmeden önce sistem uyumluluğunu onaylayın.

Sık Sorulan Sorular

S1: A06B-6078-H206 (#H500) ve #H501 varyantını ayıran nedir?

#H500 ve #H501 önekleri, A06B-6078-H206 içinde tipik olarak küçük PCB revizyonları, bileşen değiştirmeleri veya bölgesel pazar özellikleri ile ilgili küçük revizyon farklılıklarını belirler.İkisi de SPM-5 olarak çalışıyor..5 Aynı JY2/JY4 geri bildirim bağlantılarına ve aynı işlevsel yeteneklere sahip Tip 1 arayüz spindle modülleri.

Çoğu değiştirme uygulamasında, #H500 ve #H501 birbirini değiştirebilir.

Kurulmadan önce, belirli makine ve kontrol kombinasyonu için donanım revizyona özgü herhangi bir parametreler ayarının gerekli olup olmadığını servis sağlayıcısıyla onaylayın.

S2: Neden A06B-6078-H206 JY2 ve JY4 konektörlerini kullanırken daha sonraki spindle modülleri kullanmaz?

JY konektör atamaları, birinci nesil alfa serisi spindle amplifier arayüz mimarisine özeldir.Daha sonraki nesiller (Tipi 2/3/4) geri bildirim ve kontrol sinyali bağlantılarını yeniden düzenledi, geri bildirim devresi tasarımı geliştikçe farklı konektör isimleri ve pin düzenlemeleri kullanılarak.

H206'daki JY2/JY4 arayüzü orijinal tasarımının bir parçasıdır.ve CNC'nin döner arayüzü döner amplifikatörün iç işleme aracılığıyla geri bildirim sinyalleri alır.

Düzgün adaptör yapılandırması olmadan JY2/JY4 tipinde bir spindle motorunu sonraki nesil bir spindle amplifier'e bağlamaya çalışmak alarm koşulları yaratacaktır.

S3: A06B-6078-H206, A06B-6082-H206 SPM-5 yerine kullanılabilir mi?5?

A06B-6082 serisi, geliştirilmiş HRV spindle kontrolü ile ikinci nesil alfa spindle modülü serisidir.

The A06B-6078 (first generation) and A06B-6082 (second generation) share the same SPM model designations and similar electrical ratings but differ in their control PCB architecture and CNC parameter compatibility.

Nesiller arasında değiştirmek, CNC uyumluluğunu ve parametreler uyumluluğunu doğrulamayı gerektirir.Bir üretim makinesinde çapraz nesil değiştirme girişiminde bulunmadan önce Fanuc'un spindle amplifier uyumluluk belgelerine veya nitelikli bir servis sağlayıcısına başvurun.

S4: A06B-6078-H206 arızalandığında hangi CNC alarm kodları oluşturulur?

Spindle amplifier alarmları CNC operatörünün ekranında SP-xxx alarm numaraları olarak görünür.

AL-09 (aşırı ısıtıcı güç yarı iletkenleri) tipik olarak termal hatayı gösterir. Modülün soğutma fanı önce doğrulanmalıdır. AL-12 (DC bağlantısı aşırı akım) bir çıkış aşaması hatasını gösterir.Spindle motor sargılarının yalıtım bozulmasından sonra yaygın olarak görülür.. AL-03 (DC bağlantı sigortası patladı) ve AL-04 (Giriş sigortası patladı) sürücü içindeki elektronik bileşen arızalarını gösterir.

AL-01 (motor aşırı ısınması) ve AL-02 (aşırı hız sapması) daha sık motor veya motor geri bildirim sorunlarını gösterir.Modül gövdesindeki alarm LED'i herhangi bir alarm aktif olduğunda aydınlatır. Belirli alarm numarasını CNC ekranından okumak gerekir..

S5: Başarısız bir A06B-6078-H206 için hangi servis seçenekleri mevcut?

Değiştirme en yaygın yaklaşımdır. Bozuk bir modül, test edilmiş, garantili yenilenmiş bir ünite karşılığında bir Fanuc servis tesisine gönderilir.Bileşen düzeyinde onarım, servis edilebilir parçalarda bulunan hatalar için de mevcuttur.: çıkış aşamasındaki transistör modülleri, soğutma fanları ve iç sigortalar servis parçaları olarak mevcuttur ve modül yenilenmesi sırasında rutin olarak değiştirilmektedir.H206 içindeki PCB'ler Fanuc tarafından ayrı parça olarak satılmaz., ancak uzman onarım tesisleri bunları servis envanterinde taşıyor ve tüm modül onarımının bir parçası olarak kart düzeyinde hataları ele alıyor.A06B-6078-H206 modüllerinin tümü, uygun bir alfa spindle motoru ile Fanuc PSM/SVM test konfigürasyonunda yük altında çalıştırılmadan önce çalıştırılmalıdır..
