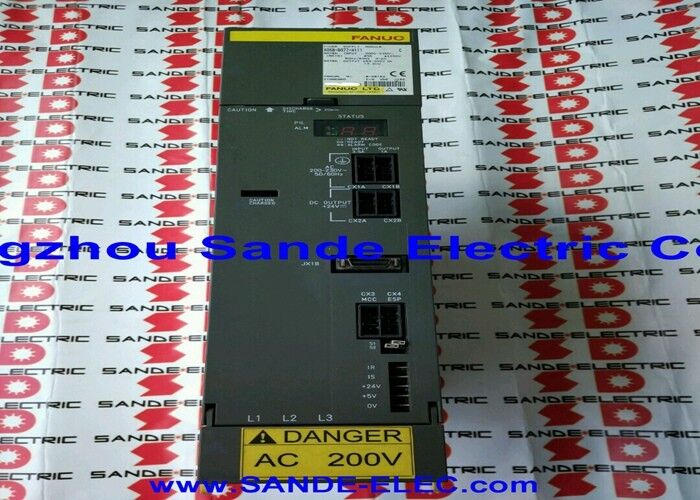

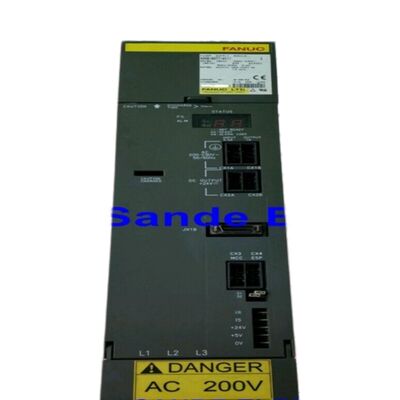

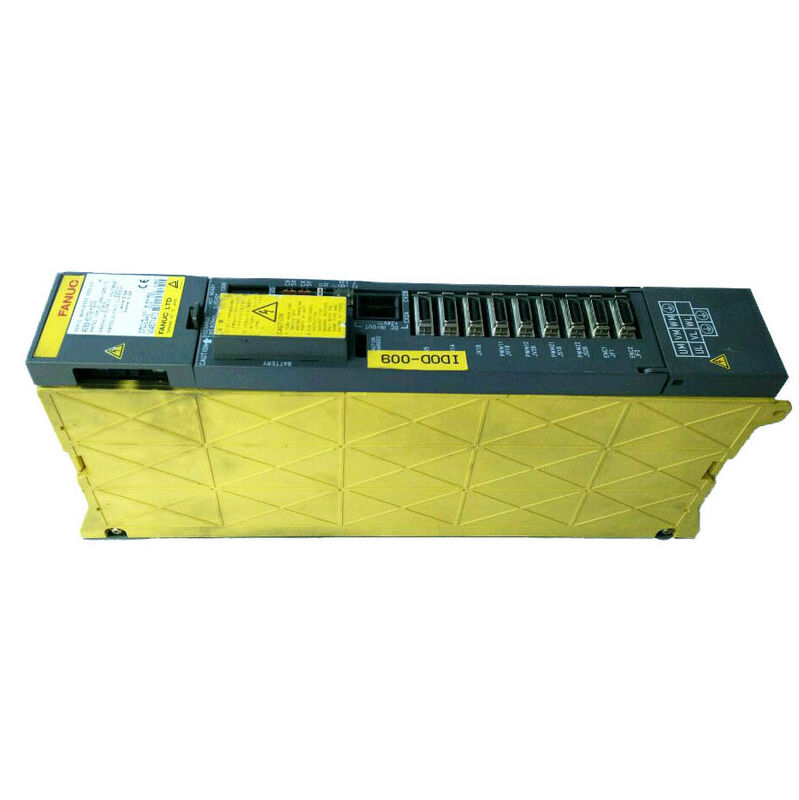

Fanuc Servo Amplifikatörü A06B-6079-H108 A06B6079H108 A06B-6079-H108

Fanuc A06B-6079-H108 | Tek Eksenli Alpha Servo Sürücü Modülü — SVM1-360, 115A Çıkış, α100/α150 Motorlar, 283–325V Giriş, 230V Çıkış, Tip A/B Arayüzü

Genel Bakış

Fanuc A06B-6079-H108 A06B-6079 alfa serisindeki en büyük tek eksenli servo sürücü modülüdür — SVM1-360, Fanuc'un CNC ekosistemindeki en ağır takım tezgahı eksenlerini çalıştıran α100 ve α150 alfa servo motorlar için tasarlanmış 115 amper sürekli çıkışlı bir sürücüdür.

A06B-6079 serisindeki daha küçük SVM modülleri işleme merkezleri ve EDM makinelerinin kompakt eksen sürücülerini yönetirken, H108 ölçeğin diğer ucunda çalışır: eksenlerin önemli yapısal kütle taşıdığı, bilyalı vidanın ön yüklemesinin ve kılavuz sürtünmesinin önemli olduğu ve servo ekseninin akım sınırlaması olmadan ağır kesme geçişleri sırasında tam tork sağlaması gereken büyük formatlı CNC makineleri.

SVM1-360 adlandırma kuralı, alfa serisi SVM ailesi boyunca kullanılan deseni izler — SVM1 tek eksenli bir modülü, 360 ise tepe akım sınıfını belirtir. 230V AC motora 115A sürekli çıkış ile H108, 11–15kW sürekli güç aralığındaki motorları sürebilir, bu da yatay işleme tezgahları, büyük formatlı işleme merkezleri, portal tipi takım tezgahları ve Fanuc'un büyük alfa servo motorlarının bu makinelerin gerektirdiği eksen kuvveti yeteneğini sağladığı ağır hizmet tipi zımba ve pres freni ekipmanlarında bulunan büyük eksen sürücülerini kapsar.

Fanuc'un Japonya'daki Fuji Dağı eteklerindeki üretim tesislerinde üretilen A06B-6079-H108, 1990'ların ortalarından itibaren büyük CNC takım tezgahlarına monte edilmiştir — bu uzun ömür, hem donanımın sağlamlığını hem de tasarladığı büyük takım tezgahlarının devam eden operasyonel ömrünü yansıtmaktadır.

Anahtar Özellikler

SVM1-360 — Büyük Alfa Motor Sınıfı

Fanuc'un alfa servo motor serisindeki α100 ve α150 motor tanımları, motorun sürekli tork derecesini belirtir — α100 100 Nm sınıfı sürekli tork için, α150 150 Nm sınıfı için. Bunlar, çalışma hızı aralığında tork üretmek ve sürdürmek için sürekli yüksek akımlar gerektiren, ağır rotorlara ve yüksek kutup sayısına sahip sargılara sahip fiziksel olarak büyük motorlardır.

H108'in 115A çıkış kapasitesi özellikle bu motor sınıflarına uygundur.

Bu akım seviyesinde, H108, normal çalışma koşullarında bile önemli miktarda ısıyı dağıtmak için IPM'sinin (Akıllı Güç Modülü) transistör tertibatını gerektirir.

Modül, bu termal yükü yönetmek için özel bir soğutucu ve soğutma fanı içerir. Fan çalışması izlenir — duran bir fan, modülün LED göstergesinde bir FAL (fan alarmı) tetikler ve fan soğutması olmadan devam eden çalışma, IPM'nin termal kapanma riskini taşır. Yüksek görev döngülü uygulamalarda, soğutma fanının çalışma durumu rutin bakım denetiminin bir parçası olmalıdır.

Tek Eksenli Mimari ve Bileşen Düzeni

SVM1-360'ın tek eksenli tasarımı, 115A'lık tam çıkış kapasitesini L terminal bağlantısındaki bir eksen kanalına yoğunlaştırır. İki veya üç daha küçük çıkış kademesine dağıtılmış akım kapasitesine sahip çok eksenli SVM modüllerinin aksine, H108 tam anma çıkışı için tek bir yüksek akımlı IPM tertibatı kullanır.

Bu yoğunlaştırılmış mimari, modülü daha küçük SVM birimlerine göre fiziksel olarak geniş yapar — PCB düzeni, yüksek akımlı PWM anahtarlama için gereken büyük geçit sürücü devrelerini, akım ölçüm şöntlerini ve baypas kapasitansını barındırır.

Kontrol PCB'si A16B-2202-0991 ve kablolama kartı A20B-1006-0485, SVM1-360 modülüne özeldir ve diğer alfa serisi SVM kartlarıyla değiştirilemez.

Onarım uzmanları, hiçbir kartın Fanuc'tan ayrı satılmadığını belirtiyor — IPM transistör tertibatı, kapasitörler, fanlar, sigortalar ve enkoder yedek pillerinin bileşen düzeyinde onarımı, SVM1-360 bakımı için pratik servis yoludur.

SSS

S1: A06B-6079-H108'i tipik olarak hangi makine türleri kullanır?

SVM1-360, eksen kütlesi ve kesme kuvvetlerinin α100 veya α150 motorların daha yüksek tork kapasitesini gerektirdiği büyük CNC takım tezgahlarında bulunur.

Tipik kurulumlar arasında ağır iş mili kafalarına sahip yatay işleme tezgahları, ağır kolon veya tabla yapılarına sahip büyük formatlı dikey işleme merkezleri, portal tipi 5 eksenli işleme merkezleri, ağır ram ekseninin sürekli yüksek tork gerektirdiği CNC zımba presleri ve CNC arka gösterge ve ram pozisyon kontrolüne sahip büyük formatlı pres fren makineleri bulunur.

115A çıkış sınıfı standart işleme merkezlerinde yaygın değildir — özellikle büyük sermayeli takım tezgahlarının yüksek kuvvetli eksen uygulamalarını hedefler.

S2: A06B-6079-H108, Tip A veya Tip B arayüzü ile çalışabilir mi?

Modül, hem Tip A hem de Tip B seri arayüz çalışmasını destekler, aktif arayüz kontrol sistemi ve belirli makine kurulumunun kablolama yapılandırması tarafından belirlenir.

Tip A ve Tip B, CNC ve SVM arasındaki seri iletişim formatında farklılık gösterir — doğru tip, CNC kontrol nesli ve makine üreticisinin yapılandırması tarafından tanımlanır. Bir yedek H108 temin ederken, kurulumdan önce makinenin hangi arayüz tipini kullandığını doğrulayın, çünkü yanlış arayüz yapılandırmasının kullanılması CNC'de servo iletişim alarmlarına neden olacaktır.

S3: Durmuş bir soğutma fanının SVM1-360 üzerindeki sonuçları nelerdir?

115A çıkışta, IPM transistör tertibatı normal çalışma sırasında önemli miktarda ısı üretir.

Duran bir fan (7 segmentli ekranda FAL alarm kodu ile belirtilir), soğutucunun soğutmasını yalnızca doğal konveksiyona indirir. Orta yüklerde, sürücü IPM'nin aşırı sıcaklık koruması bir aşırı sıcaklık kapanmasını tetiklemeden önce kısa bir süre çalışmaya devam edebilir. Yüksek görev döngülü işleme yüklerinde, termal kapanma daha hızlı gerçekleşir.

A06B-6079-H108'de fan değişimi standart bir bakım öğesidir — yedek fanlar ana modülden ayrı olarak mevcuttur ve bu sürücünün sürekli üretimde kullanıldığı tesislerde rutin bir yedek parça olarak stoklanmalıdır.

S4: H108'deki enkoder yedek pili nasıl yönetilir?

SVM1-360, L eksen motoruna bağlı mutlak enkoder için dahili bir yedek pil taşır.

Bu pil, CNC güç kesintisi sırasında motorun mutlak konum belleğini korur. Pil ömrü, kullanım döngüsüne ve ortam sıcaklığına bağlı olarak tipik olarak yıllarla ölçülür.

Pil kritik voltaja ulaşmadan önce CNC'nin operatör ekranında düşük pil uyarısı görünür — önerilen değiştirme aralığı, uyarı görünmeden öncedir, çünkü tamamen boşalmış bir pil eksenin mutlak konum referansını kaybetmesine neden olur ve pil değişiminden sonra makine ekseninin yeniden evlenmesini gerektirir.

S5: SVM1-360'ı daha küçük SVM1-320'den uygulama açısından ayıran nedir?

SVM1-320 (yaklaşık 80A çıkış sınıfı) ve SVM1-360 (yaklaşık 115A çıkış sınıfı) bitişik motor sınıflarını kapsar — SVM1-320 α40 ve α80 motorlarına hizmet ederken, SVM1-360 α100 ve α150 motorlarına hizmet eder.

α100 ve α150 motorları sadece sürekli tork olarak daha yüksek olmakla kalmaz, aynı zamanda dönen atalet olarak da daha ağırdır — servo sistemi perspektifinden daha yavaş hızlanırlar ve CNC'nin atalet telafisi parametrelerinin uygun şekilde ayarlanmasını gerektirir.

SVM1-320 ve SVM1-360 arasındaki seçim her zaman makinedeki motor modeline göre belirlenir, uygulamanın niteliksel açıklamasına göre değil — modülü motorun isim plakasına göre eşleştirin.
