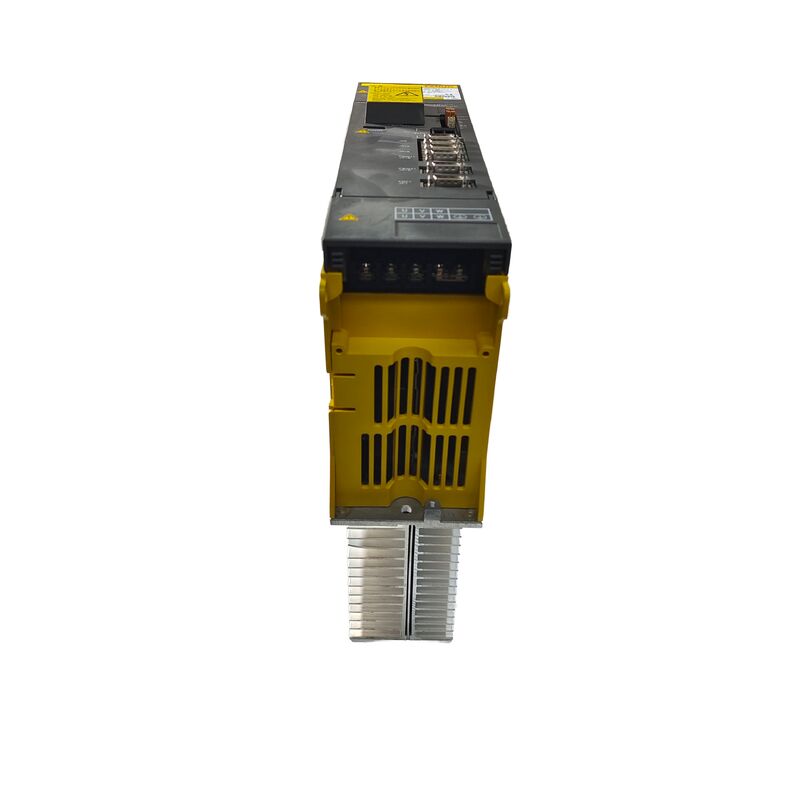

Fanuc A06B-6079-H202 | Alpha Servo Amplifikatör Modülü — SVM2-12/20, Çift Eksenli, 283–325V, 3.0A (L) / 5.9A (M), Tip A/B PWM Arayüzü

Genel Bakış

Fanuc A06B-6079-H202 , SVM2-12/20 olarak adlandırılan, asimetrik çift eksenli bir alfa servo amplifikatör modülüdür ve iki kanalında farklı sürekli çıkış akımları sağlar: L ekseninde 3.0A ve M ekseninde 5.9A.

Bu asimetrik yapılandırma, SVM2 çift eksenli ailesi içindeki H202'nin ayırt edici özelliğidir — H201 (SVM2-12/12, her iki kanalda eşit 3.0A) ve H203 (SVM2-20/20, her iki kanalda eşit 5.9A) aksine, H202, iki eksenin gerçekten farklı motor akım kapasiteleri gerektirdiği makine yapılandırmaları için özel olarak tasarlanmıştır.

Pratik olarak bu, bir makine ekseninin küçük bir alfa motoru (α1/α2 sınıfı, 3.0A veya daha az sürekli akım çeken) kullanırken diğer eksenin orta menzilli bir motoru (αM2.5/α3/αC6 sınıfı, 5.9A'ya kadar sürekli akım çeken) kullandığı anlamına gelir.

Bu durum, farklı kütle ve sürtünme yükleri nedeniyle genellikle işleme merkezlerinde masa (X veya Y) ekseninin kolon veya sele (Z) ekseninden daha hafif bir motor kullanmasıyla ortaya çıkar. İkisini tek bir SVM2 modülünde paketlemek, iki ayrı SVM1 ünitesi yerine kabin alanından tasarruf sağlar ve DC bara bağlantı noktalarının sayısını azaltır.

60mm modül genişliği, simetrik SVM2 varyantlarıyla aynıdır çünkü asimetri, L ve M kanalları için farklı IPM modül boyutları kullanılarak aynı fiziksel format içinde ele alınır.

L kanalındaki daha küçük 20A sınıfı IPM ve M kanalındaki daha büyük 50A sınıfı IPM, aynı 60mm modül çerçevesini kaplar — Fanuc'un IPM seçimi, modülün verimliliğini, tüm kanalları aşırı belirterek değil, transistör kapasitesini gerçek kanal talebine göre eşleştirerek optimize eder.

Anahtar Özellikler

Asimetrik Çift Eksenli — İki Eksen Farklı Motorlara Sahip Olduğunda

SVM2-12/20'nin değeri, her iki ekseni de aynı motor sınıfına eşleştirmenin bir ekseni aşırı belirteceği (akım payını boşa harcayacağı) veya diğerini yetersiz belirteceği (aşırı akım alarmları riski) makinelerde en belirgindir.

Somut bir örnek: maksimum 3.0A çeken bir α1/3000 motor kullanan bir X ekseni tabla tahriki ve tam kesme yükü altında 5.9A'ya kadar çeken bir α3/2000 motor kullanan bir Y ekseni sele tahriki.

SVM2-12/20, her iki ekseni de tek bir 60mm modülden doğru bir şekilde kapsar — daha hafif X ekseni için 3.0A L kanalı, daha ağır Y ekseni için 5.9A M kanalı — farklı boyutlarda iki ayrı SVM1 modülü gerektirmek yerine.

Bu uygulama mantığı, bir eksenin hafif yüklü olduğu (göreceli hareket, düşük sürtünme) diğerinin daha yüksek atalet taşıdığı veya daha büyük dirençle karşılaştığı EDM makineleri, alma-yerleştirme sistemleri ve portal konumlandırıcılarına kadar uzanır.

Makine üreticisi, SVM2-12/20'yi bilinçli bir verimlilik tercihi olarak seçer — bir modül, iki eksen, her biri için doğru boyutlandırılmış.

Tip A/B Arayüz Esnekliği

Çoğu 60mm sınıfı alfa modülü gibi, SVM2-12/20 hem Tip A hem de Tip B PWM arayüz yapılandırmalarını destekler.

Bu çift uyumluluk, aynı modül parça numarasının, tipe özgü varyantlardan daha geniş bir CNC kontrol nesilleri yelpazesinde hizmet vermesini sağlar.

Arayüz yapılandırması, makinenin CNC kontrol tipi tarafından ayarlanır ve kurulum sırasında makine üreticisinin belgelerinden veya CNC'nin servo arayüz kartı revizyonundan doğrulanır.

Kablolama kartı (A16B-2202-0751) arayüz yapılandırma donanımını taşır.

Kontrol kartı (A20B-2001-093x), her iki kanal için PWM komutlarını eşzamanlı olarak işler. Her iki kart da ayrı satılmaz; onarım, uygun Fanuc test ekipmanına sahip uzmanlar tarafından tam modül düzeyinde gerçekleştirilir.

SSS

S1: SVM2-12/20'nin L ve M kanalları farklı makine eksenlerine bağımsız olarak atanabilir mi?

Evet. L ve M kanal adlandırmaları, belirli fiziksel makine eksenlerine değil, CNC'nin eksen kanal atamalarına karşılık gelir. Makine üreticisi, CNC'deki parametre ayarları aracılığıyla makine eksen etiketlerini (X, Y, Z, A, B, C) L ve M kanallarına atar.

3.0A L kanalı, hangi makine ekseni daha küçük motoru kullanıyorsa ona atanır ve 5.9A M kanalı, daha büyük motoru kullanan eksene atanır. Bu atama, donanım kısıtlaması değil, parametre düzeyinde bir yapılandırmadır.

S2: 5.9A talebi olan bir motor yanlışlıkla 3.0A L kanalına bağlanırsa ne olur?

Tam işleme yükü altında, L kanalı IPM modülü sürdürülebilir akım aralığının dışına itilecek, IPM'nin dahili aşırı akım korumasını tetikleyecek ve modülün LED'inde bir Alarm 8 (L-ekseni aşırı akım veya IPM alarmı) üretecektir.

Alarm, modülü hasardan korur, ancak eksen tam yükte çalışamaz.

Doğru çözüm, kablolama yapılandırma hatası olan motor bağlantılarını değiştirmektir, modül hatası değildir ve modül değişimi gerektirmez.

S3: SVM2-12/20 (H202), SVM2-12/12 (H201) ve SVM2-20/20 (H203) ile nasıl farklılık gösterir?

H201 (SVM2-12/12), her iki eksenin de küçük α1/α2 motorları kullandığı makineler için her iki L ve M'de 3.0A sağlar. H202 (SVM2-12/20), karışık motor sınıflarına sahip makineler için L'de 3.0A ve M'de 5.9A sağlar.

H203 (SVM2-20/20), her iki eksenin de orta menzilli αM2.5/α3 motorları kullandığı makineler için her iki L ve M'de 5.9A sağlar. Özellikle bir eksen α1/α2 sınıfında ve diğeri αM2.5/α3/αC6 sınıfında olduğunda H202'yi seçin.

S4: SVM2-12/20'nin DC bara güç talebi nedir ve PSM seçimi nasıl etkilenir?

SVM2-12/20'nin DC baradan çektiği toplam giriş gücü, her iki kanal talebinin toplamını yansıtır — L kanalı için 3.0A'da yaklaşık 0.75kW artı M kanalı için 5.9A'da yaklaşık 2.5kW, eşzamanlı tam yükte toplamda yaklaşık 3.25kW.

Bu, SVM2-20/20'nin 2.5kW'ından daha azdır, çünkü L kanalının daha hafif yükü toplamı azaltır. Makine için PSM seçimi, doğru PSM kapasitesini belirlemek üzere diğer tüm modüllerin tepe taleplerinin yanı sıra bu modülün katkısını da hesaba katmalıdır.

S5: Asimetrik IPM yapılandırmasına özgü en yaygın arıza modları nelerdir?

L ve M kanalları farklı IPM cihaz boyutları kullandığından, bir kanaldaki arıza o IPM'ye özgüdür ve diğer kanalın IPM'sine zarar vermez.

Daha küçük L kanalı IPM'si, nominal değerin üzerinde daha az akım payına sahip olduğu için L ekseni motorundaki motor kablosu yalıtım arızalarından zarar görmeye daha yatkındır.

Daha büyük M kanalı IPM'si, koruma devreye girmeden önce kısa süreli arıza akımlarını bir miktar daha iyi kaldırabilir.

Hangi kanal arızalanırsa arızalansın, standart teşhis dizisi geçerlidir: şüpheli motorun güç kablolarını ayırın, motor yalıtım direncini koruyucu toprağa test edin ve modülü kusurlu ilan etmeden önce alarmin temizlenip temizlenmediğini doğrulayın.
