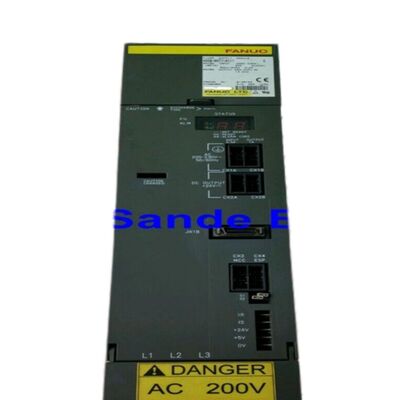

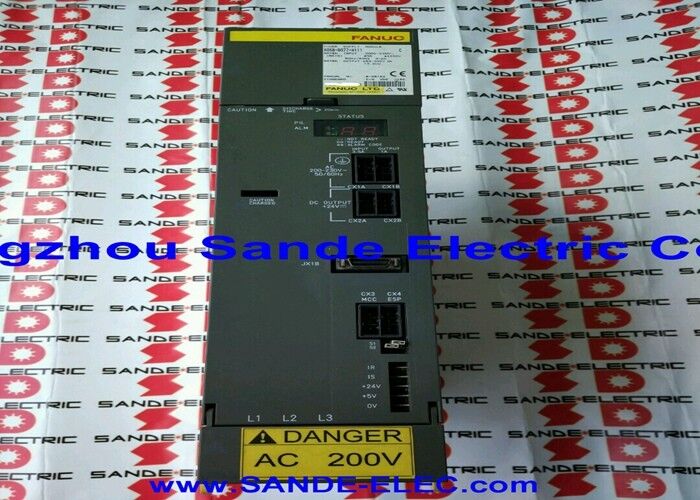

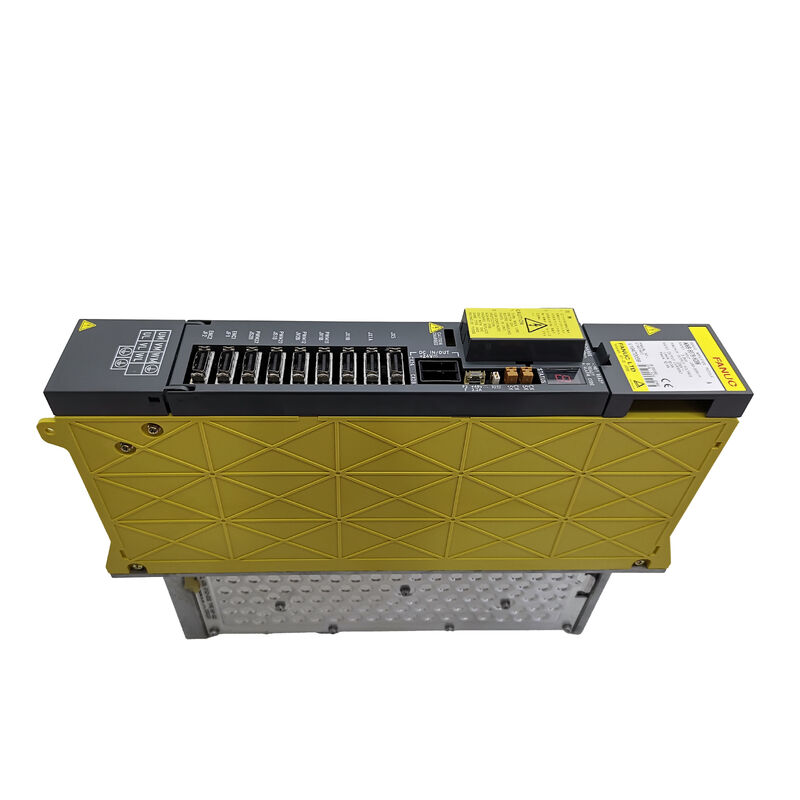

Fanuc Servo Amplifikatörü A06B-6079-H301 A06B6079H301 A06B-6079-H301

Fanuc A06B-6079-H301 | 3 Eksenli Alpha Servo Sürücü Modülü — SVM3-12/12/12, 283–325V / 1.85kW, Eksen Başına 3.0A, Tip A PWM Arayüzü

Genel Bakış

Fanuc A06B-6079-H301, Fanuc'un alpha servo sürücü serisindeki en küçük akımlı üç eksenli modülüdür ve SVM3-12/12/12 olarak adlandırılır. 1.85kW DC bara girişinden üç kanalında — L, M ve N — her birinde 3.0A nominal sürekli çıkış sağlar, bu da onu α1/3000 ve α2/2000 sınıfındaki küçük alpha serisi motorlarla donatılmış üç eksenli CNC makineleri için standart sürücü modülü haline getirir.90 mm genişliğindeki modül, üç adet 20A transistör çıkış kademesini, paylaşılan bir kablolama kartını ve tek bir kontrol kartı grubunu barındırır; hepsi alpha PSM'nin DC bara rayından güç alır.SVM3 formatı, üç bağımsız eksen sürücüsünü tek bir fiziksel modülde birleştirir. Sürücü rayında üç ayrı SVM1 konumu kaplamak yerine, bir SVM3-12/12/12 tek bir 90 mm yuvasından tüm üç ekseni kapsar.

Bu birleştirme, DC bara bağlantı noktalarını azaltır, modül yığını ile CNC'nin eksen arayüzü arasındaki kablo demetini basitleştirir ve tipik olarak bu sürücüyü kullanan küçük makineler için daha kompakt bir sürücü kabini üretir — kompakt dikey işleme merkezleri, küçük yatay işleme merkezleri ve her üç eksenin de 3.0A eksen başına zarfı dahilinde hafif yükler taşıdığı CNC tel erozyon ve dalma erozyon makineleri.

Tip A arayüzü, H301'i bir PWM protokol modülü olarak işaretler ve daha sonraki alpha-i serisi modüllerinde kullanılan FSSB fiber optik veri yolu yerine seri bir PWM geri besleme döngüsü aracılığıyla CNC ile iletişim kurar.

FANUC 0-C, 0-MD, 0-MF ve erken Seri 15, 16, 18 ve 21 kontrolleri bu Tip A arayüzünü destekler, bu da H301'i alpha serisinin ana üretim dönemi boyunca üretilen çok çeşitli makine nesilleriyle uyumlu hale getirir.

Anahtar Özellikler

Parametre

Değer

Kontrol kartı, CNC'den gelen PWM komutlarını üç eksen için işler ve her çıkış kademesi için ayrı ayrı geçit sinyalleri üretir — örneğin, N eksenindeki bir konum hatası veya akım arızası, L veya M ekseni kontrolünü doğrudan etkilemez, ancak modül düzeyindeki alarm yanıtı, arıza giderilene kadar üç kanalı da durduracaktır.

H301 içindeki üç adet 20A transistör modülü, 3.0A nominal sürekli çıkışın üzerinde tepe akım payı sağlar — küçük alpha motorlarındaki ivmelenme geçişleri bile kısa süreler için sürekli nominal akımın birkaç katı akım çekebilir.

20A transistör derecesi, her kanalın işleyebileceği maksimum anlık akımı belirler; bu, CNC'nin akım sınırı parametreleri ve motorun kendi tepe akım spesifikasyonu tarafından yönetilir. Bu sınırların içinde çalışmak, sürücünün hizmet ömrü boyunca hem transistörleri hem de motor sargılarını korur.

α1/3000 ve α2/2000 — Uygulama Uyumu

α1/3000, Fanuc'un kompakt hafif hizmet tipi alpha motorudur — düşük ataletli, yüksek hızlı, hızlı hareket hızlarının önemli olduğu ve kesme torku gereksinimlerinin orta düzeyde olduğu küçük VMC tabla ve eyer sürücüleri için uygundur.

α2/2000, biraz daha düşük nominal hızda daha yüksek tork üretir, daha büyük taşıma kütlesine veya tahrik hattında daha yüksek sürtünmeye sahip eksenler için daha uygundur. Her iki motor modeli de küçük takım tezgahlarında normal işleme koşulları altında SVM3-12/12/12'nin 3.0A sürekli nominal değeri içinde rahatça çalışır.

CNC erozyon makineleri için, SVM3-12/12/12'li üç eksenli alpha servo konfigürasyonu esasen standart mimaridir — erozyon, yüksek hızlı hızlı hareketler yerine hassas, düşük hızlı konumlandırma gerektirir ve küçük alpha motorlarının düşük hızlarda doğru akım kontrolü, erozyon yüzey kalitesinin bağlı olduğu pürüzsüz elektrot hareketini üretir.

SSS

S1: A06B-6079-H301 (Tip A) ve A06B-6080-H301 (Tip B) SVM3-12/12/12 modülleri arasındaki fark nedir?

Her ikisi de aynı 1.85kW giriş, eksen başına 3.0A çıkış ve 230V çıkış voltajına sahip, elektriksel olarak özdeş SVM3-12/12/12 modülleridir.

Fark, CNC seri arayüzüdür: Seri 0-C, 15A, 16A, 18A, 21A kontrolleri için Tip A (A06B-6079); Seri 0-MD/MF, 15B, 16B, 18B, 21B kontrolleri için Tip B (A06B-6080). Mutlak enkoder pil bağlantı topolojisi de tipler arasında farklılık gösterir. Bir yedek modül temin etmeden önce her zaman kontrol serisinin arayüz tipini doğrulayın.

S2: Üç kanaldan biri normal çalışırken diğeri yedek olarak kullanılabilir mi?

Hayır. SVM3 modülünün, diğerlerini çalıştırırken bireysel kanalları devre dışı bırakma imkanı yoktur — üç kanal da aynı DC baradan güç alır ve aynı kontrol kartı güç kaynağını paylaşır. Tek eksenli bir motor veya kablo arızası durumunda, modül alarm verir ve üç kanalı da aynı anda kapatır.

Üçüncü eksen devre dışı bırakılırken iki eksende çalışmayı yeniden başlatmak, arızalı motoru/kabloyu izole etmeyi veya çalışan iki eksen için iki SVM1 modülünü değiştirmeyi gerektirir; bu, tam SVM3 modülünü değiştirmeye kıyasla sahada nadiren pratiktir.

S3: A06B-6079-H301 hangi rutin bakımı gerektirir?

Dahili soğutma fanı ana bakım öğesidir — fan arızası yük altında hızlı termal aşırı yüke yol açar. Fan durumu, planlı makine bakımı sırasında gözlem (sesli çalışma, görsel bıçak hareketi) ve termal uyarılar için CNC'nin SV alarm geçmişini izleyerek doğrulanmalıdır.

Mutlak enkoder yedek pili, Fanuc'un pil ömrü spesifikasyonuna uygun bir programda değiştirilmelidir — tipik olarak sürekli üretim kullanımında iki ila üç yılda bir. Transistör bağlantı durumu kullanıcı tarafından servis edilebilir değildir, ancak onarım tesisleri modül yenileme sırasında bunu değerlendirir.

S4: A16B-2202-0780 kablolama kartı — rolü nedir ve ayrı olarak mevcut mu?

A16B-2202-0780, CNC arayüzü, kontrol kartı ve üç çıkış kademesi transistör modülleri arasındaki sinyalleri yönlendiren dahili kablolama kartıdır.

Ayrıca motor geri besleme ve fren sinyal konektörlerini de taşır.

Fanuc bu kartı ayrı bir servis parçası olarak satmamaktadır. Uzman onarım tesisleri, bileşen düzeyinde modül onarımı için bunu servis stoğunda bulundurabilir.

Çoğu saha bakım durumu için, tam modül değişimi pratik yaklaşımdır — uygun test ekipmanı ve bileşen stoğu olmadan PCB düzeyinde onarım denemesi önerilmez.

S5: Modül LED'indeki 8, 9 veya A alarmı — teşhis dizisi nedir?

Bu alarm kodları, sürücü çıkışında veya motorda yüksek akım veya kısa devre olduğunu gösterir. Modülün U, V, W terminallerinden motor güç kablolarını çıkarıp kapatarak başlayın. Tekrar açın — alarm temizlenirse, arıza motorda veya motor kablosunda, modülde değil.

Her sargı ile koruyucu toprak arasındaki motor sargısı yalıtım direncini kontrol edin (kabul edilebilir değerler birkaç yüz megaohm veya daha yüksektir).

Motor kabloları çıkarıldığında alarm devam ederse, arıza modülün çıkış kademesindedir — modül onarım veya değişim gerektirir.

Bu test dizisi, kök neden arızalı bir motor iken sağlıklı olabilecek bir modülün gereksiz yere değiştirilmesini önler.
