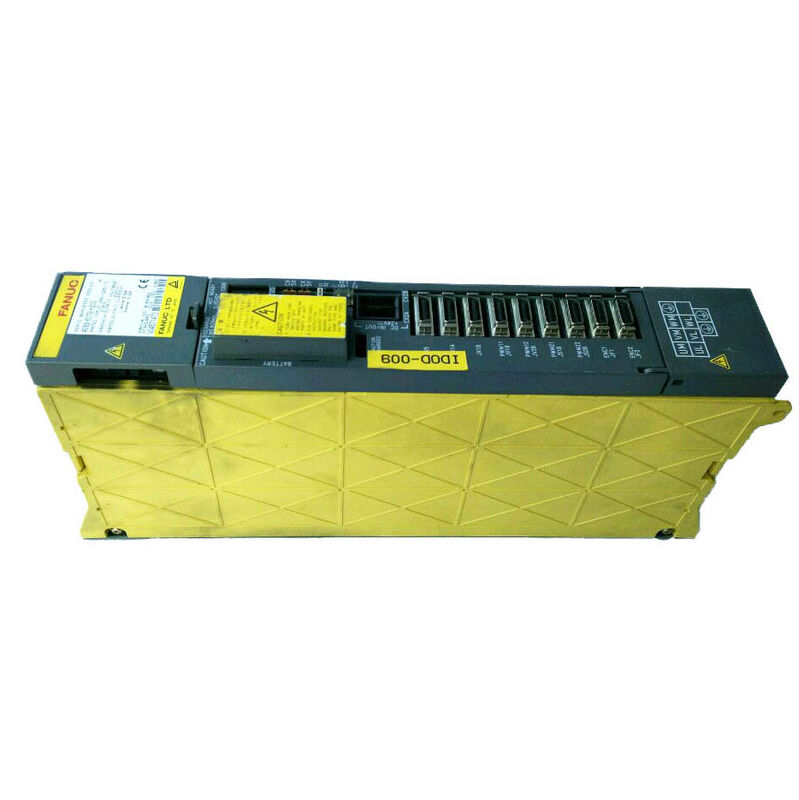

Fanuc Servo Amplifier A06B-6079-H302 A06B6079H302

FANUC A06B-6079-H302 — Alpha SVM3-12/12/20: İki Eksen Hafifken Biri Neden Değil

Eşit Olmayan Eksenlerin Arkasındaki Düşünce

Üç eksenli bir işleme merkezi, üç özdeş sorunun üç kez çözülmesi değildir. Bir kalıp fikstürünü bir sonraki yüze döndüren döner B ekseni, bir cep konturunu izleyen X ve Y eksenlerinden temelde farklı bir şey yapar. Yerçekimine karşı inen Z ekseni, tam bir iş mili kafasıyla, daha hafif bir çapraz hareket ekseninin asla karşılaşmadığı bir atalet taşır. Bir tornalama merkezindeki bir taret döndürme ekseni aralıklı ve kısa süreli hareket eder — mevcut talep profili, ağır bir kaba işleme geçişi yapan Z ekseniyle hiçbir ortak noktası yoktur.

Bunu anlayan makine tasarımcıları, tek bir modülden üç çıkış mevcut olduğu için her eksen için aynı tahrik akımını belirtmediler. Her kanalı süreceği motora göre boyutlandırdılar ve akım kombinasyonu makinenin gerçek yük dağılımıyla eşleşen üç eksenli modülleri seçtiler. A06B-6079-H302 tam olarak bu düşünceyi yansıtmaktadır.

Atanan SVM3-12/12/20, FANUC'un 6079 alfa serisinden bu modül L ve M eksenlerinde 3.0A sağlar — aralığın daha hafif ucundaki alfa motorları için yeterlidir — N eksenini 5.9A'ya çıkarırken anlamlı ölçüde daha fazla tork talebini işleyen bir motora hizmet etmek için. Daha hafif işler için boyutlandırılmış iki kanal; daha ağır eksen için boyutlandırılmış bir kanal. Bu bir taviz veya garip bir varyant değildir — belirli ve yaygın bir makine yük profiline doğru mühendislik yanıtıdır.

Sande Electric, A06B-6079-H302'yi yeni ve kullanılmış durumda stoklar, dünya çapında 0–3 iş günü içinde sevk eder.

Modül Mimarisi: 6079 Ailesini Tanımlayan PSM Bağımlılığı

Eksen özelliklerini tartışmadan önce, H302'nin kurulum mimarisi açıkça dikkat çekmeyi hak ediyor. Bu ünite bir SVM — Servo amplifikatör Modülü — kendi doğrultucusuna sahip bağımsız bir ünite değildir. Aynı sürücü kabininde ayrı olarak takılmış bir Güç Kaynağı Modülü (PSM) tarafından sağlanan paylaşılan bir DC veri yoluna bağlanır. PSM, kabin için tüm AC-DC dönüşümünü halleder. SVM3-12/12/20 yalnızca üç ekseni için akım kontrolünü halleder.

Bu, H302'nin AC giriş terminallerine sahip olmadığı anlamına gelir. Gelen güç, PSM tarafından yukarı akışta zaten düzeltilmiş ve filtrelenmiş 283–325V aralığında DC veri yolu voltajı olarak gelir. PSM arızalanırsa, H302 — ve o veri yolunu paylaşan diğer tüm SVM modülleri — çalışmayı durdurur. H302 arızalanırsa, PSM ve diğer modüller normal çalışmaya devam eder.

Bu modülü bir yedek olarak tedarik eden herkes, SVM modülünün arıza kaynağı olduğuna karar vermeden önce kabinde çalışan bir PSM olup olmadığını doğrulamalıdır. Bir kabin seviyesi DC veri yolu düşük voltajı veya veri yolu şarj arızası, tüm SVM modüllerini aynı anda hareketsiz hale getirecektir ve bu desen — tüm eksenlerin aynı anda alarm vermesi — PSM veya veri yolu kablolamasının gerçek sorun olduğu durumlarda bazen modül arızasıyla karıştırılır.

H302 Nerede Yer Alıyor: SVM3 Asimetrik Aralığını Okuma

SVM3-12/12/20, amaçlanan uygulamasını yansıtan 6079 üç eksenli modül ailesinde belirli bir konumu işgal eder:

H302, tamamen hafif H301'den ilk adımdır — diğer iki kanalı büyütmeden N eksenine daha fazla akım veren minimum değişikliktir. Bu modülle tasarlanmış makineler tipik olarak L ve M'yi α1/3000 veya α2/3000 motorlarını süren eksenlere atarken, N, daha yüksek görevli bir uygulamada bir α2/3000 veya α3/3000 veya bazen orta yüklerde bir α4/4000 sürer.

Tamamen eşit H304'ü (20/20/20) H302 etrafında tasarlanmış bir makineye takmak hasara neden olmaz — daha yüksek akımlı kanallar L ve M'de kapasitelerinin bir kısmında çalışır. Ancak H304'ü bir yedek olarak tedarik etmek maliyeti artırır ve dokümantasyon eşleşmesini bozarak gelecekteki siparişi karmaşıklaştırır. Daha iyi yaklaşım, doğru parçayı belirlemek ve stoklamaktır.

N Ekseni Neden Yükseltme Alıyor: Yaygın Makine Yapılandırmaları

H302'nin en yaygın kullanıldığı kurulumlarda, N ekseni birkaç tekrarlayan senaryodan birini ele aldı.

Yatay işleme merkezlerinde, L ve M eksenleri paleti iki yatay yönde hareket ettirirken, N tam iş mili kafası ağırlığıyla dikey hareketi taşır. Yalnızca N eksenindeki yerçekimi bileşeni, orta kesme derinliklerinde bile α1 veya α2 motorunun ihtiyaç duyduğunun üzerinde ortalama tork gereksinimini iter.

Yardımcı eksenlere sahip tornalama merkezlerinde, L ve M, kuyruk stoğu ve takım tutucu konumlandırmasını sürebilirken, N ana arabayı sürerek boyuna tornalama geçişini yapar — makinedeki en yüksek akım talebi tutarlı olarak.

Üç eksenli bir tabana eklenen döner bir C eksenine sahip çok eksenli hücrelerde, döner eksen genellikle indeksleme sırasında iş parçası ataletini işlemek için daha ağır bir motora sahiptir, bu da daha yüksek akım boşluğuna sahip N kanalına doğal olarak eşlenir.

Bu uygulamaların hiçbiri N'yi H305 veya H306 gerektirecek 40 sınıfı bölgeye itmez. 20 sınıfı N kanalının 5.9A'sı, orta boy bir alfa motorunun işi ünite fiziksel olarak büyümeden veya paylaşılan PSM'den önemli ölçüde daha fazla akım çekmeden hallettiği aralıkta yer alır.

Teknik Özellikler

6079 vs 6096 Arayüz Bölünmesi: Nesli Doğru Belirleme

6079 SVM3-12/12/20'nin bir sonraki nesil alfa SVM ailesinde doğrudan bir karşılığı vardır: A06B-6096-H302, aynı SVM3-12/12/20 tanımını ve özdeş eksen akım derecelerini taşır ancak Tip A PWM yerine FSSB fiber optik arayüzü kullanır. İki modül birbirinin yerine kullanılamaz.

6079 H302, CNC'nin Tip A servo arayüz kartından gelen paralel bir kablo demeti kullanarak FANUC Serisi 15, 16, 18 ve 21 kontrolleri — non-i nesli — ile çalışır. 6096 H302, plastik optik fiber kablo aracılığıyla i-serisi kontroller (16i, 18i, 0i-C/D ve benzerleri) ile çalışır. Non-i bir CNC'ye sahip bir makineye 6096 modülü veya FSSB donanımlı i-serisi CNC'ye sahip bir makineye 6079 modülü takmak, güç açıldığında hemen bir iletişim hatasına neden olur.

En güvenilir tanımlama yöntemi, takılı modül üzerindeki parça numarası etiketidir. Orta dört rakam — 6079 veya 6096 — CNC kabin dokümantasyonu mevcut olsun veya olmasın, arayüz neslini açıkça belirtir. Etiket hasarlıysa, CNC model tanımı bir sonraki en güvenilir kontroldür: non-i (Seri 16, 18, 21 "i" soneki olmadan) 6079 gerektirir; i-serisi (16i, 18i, 21i) 6096 gerektirir.

Sipariş, Ödeme ve Nakliye

Onaylanmış ödemeden itibaren 0–3 iş günü içinde DHL ve FedEx aracılığıyla dünya çapında sevkiyat. Çoklu ürün siparişlerinde kombine nakliye mevcuttur.

Kabul edilen ödeme yöntemleri:

• Banka Transferi (T/T) — tüm sipariş değerleri
• PayPal — 500 USD'ye kadar siparişler
• Western Union — tüm sipariş değerleri

Gümrük vergileri ve ithalat vergileri, alıcının varış noktasındaki sorumluluğundadır.

Garanti ve İade Politikası

Teslimattan sonraki 4 gün içinde hasarlı, eksik, tarif edildiği gibi olmayan veya işlevsel olmadığı onaylanan birimler için iadeler kabul edilir. Garanti etiketi sağlam olmalıdır. İade nakliyesi alıcının sorumluluğundadır. Yanlış siparişler veya fikri değişiklikler için iadeler kabul edilmez.

Sıkça Sorulan Sorular

S1: Makinemdeki N ekseni ağır kesimlerde aşırı akım alarmları veriyor, ancak L ve M eksenleri iyi durumda. Bu, H302 içindeki yalnızca N ekseni çıkış aşamasının arızalandığı anlamına mı geliyor ve bir yedek tedarik ederken makineyi yalnızca iki eksen üzerinde çalıştırabilir miyim?

C: L ve M'yi etkilemeden yalnızca N ekseni aşırı akım alarmı, N çıkış aşamasına izole edilmiş bir arızayla tutarlıdır — SVM3 modülü içindeki üç çıkış aşaması, DC veri yolunu paylaşmalarına rağmen birbirlerinin akım kontrol devresinden bağımsızdır. Ancak, modülün arızalandığına karar vermeden önce, motor kablosu modül ucunda ayrılmış durumdayken N ekseni motorunda motor yalıtım direnci testi yapın. Eksen etkinleştirildiğinde hemen görünen bir N ekseni aşırı akım alarmı — herhangi bir hareket komutu verilmeden önce — neredeyse her zaman bir modül çıkış aşaması arızası yerine bir motor sargısı arızasına veya kablo yalıtımında bozulmaya işaret eder. Modülü motorun yalıtım bütünlüğünü doğrulamadan değiştirmek, motor gerçek arıza ise yeni ünitede aynı alarmı verecektir. İki eksen üzerinde çalışmaya gelince: bu tamamen makinenin operasyonel gereksinimlerine ve N ekseninin neyi sürdüğüne bağlıdır. CNC, bazı makinelerde bakım amacıyla N eksenini alarm engellenmiş bir durumda bırakmak üzere yapılandırılabilir, ancak bu makineye özeldir ve OEM belgeleriyle doğrulanmalıdır.

S2: Mevcut piyasada 6096-H302'yi 6079-H302'den daha kolay bulabiliyorum. FSSB modülünü, CNC'nin servo arayüz kartını da değiştirirsem, Seri 18 (non-i) bir CNC'ye sahip makinemde kullanabilir miyim?

C: Teorik olarak, CNC içindeki servo arayüz kartını Tip A'dan FSSB'ye değiştirmek 6096 modülüyle iletişime izin verecektir — ancak pratikte bu nadiren basit bir kart değişimidir. i-serisi CNC sistemleri için FSSB servo arayüz kartı, Seri 18'deki Tip A kartından farklı bir donanım neslidir ve CNC'nin yazılımı da FSSB servo iletişimini desteklemelidir. Seri 18 kontrolleri, standart servo yazılımlarında yerel olarak FSSB'yi desteklemez; yükseltme yolu, dahili bir kart yerine CNC'nin kendisini değiştirmeyi içerir, bu da bir modül tedarik kararını tam bir CNC yükseltme projesine dönüştürür. Üretimi Seri 18 platformunda sürdürmesi gereken makineler için, doğru 6079 H302'yi tedarik etmek uygun yoldur. Bir makinenin uzun vadeli yol haritası zaten bir CNC yükseltmesini içeriyorsa, bu daha geniş proje, sürücü arayüzü değişikliğini ele almak için doğru bağlamdır.

S3: Makinemde başlangıçta farklı bir SVM3 varyantı (özellikle H301, SVM3-12/12/12) takılıydı. N ekseni motoru daha sonra daha büyük bir modele yükseltildi. Yedek olarak şimdi H302'yi mi takmalıyım, yoksa modülün değiştirilmesi başka kabin veya CNC değişiklikleri gerektirir mi?

C: N ekseni motoru meşru olarak α2/3000–α4/4000 aralığında daha büyük bir modele yükseltildiyse ve CNC'nin N ekseni servo parametreleri (motor kodu, parametre 2020) yeni motoru yansıtacak şekilde güncellendiyse, H301 yerine H302'yi takmak mekanik ve elektriksel olarak basittir — DC veri yolu girişi, arayüz kablosu ve motor güç bağlantıları iki modül varyantı arasında özdeştir. Anahtar adımlar şunlardır: yükseltilmiş N motorunun anma akımının H302'nin N kanalının 5.9A çıkışı dahilinde (aşmadan) düştüğünü onaylayın; CNC'nin N ekseni motor kodunun gerçek motor modeliyle eşleştiğini doğrulayın; ve kabindeki PSM'nin zaten motor yükseltmesinden kaynaklanan artan N ekseni yükü için boyutlandırıldığını kontrol edin. Motor yükseltmesi zamanında PSM ve parametre dikkat edilerek doğru yapıldıysa, modül değişimi doğrudan bir uyumdur.

S4: Yedek bir H302 taktıktan sonra, tüm üç eksen doğru şekilde başlatılıyor ancak N ekseni ince kontur hareketleri sırasında konum sapması gösteriyor — L ve M eksenleri mükemmel şekilde izliyor. Ne araştırılmalı?

C: Doğru başlatılmış bir modülde N ekseni konum sapması, L ve M temiz bir şekilde izlerken, sorun ya N ekseni hız döngüsü ayarına ya da N ekseni enkoder geri bildirim yoluna daraltılır. Enkoder ile başlayın: N ekseni enkoder kablosunun modülün N ekseni geri bildirim konektöründe tam olarak oturduğunu kontrol edin — L veya M konektörüyle karıştırılmamış, kablolar görünüşte benzerse ve değişim sırasında rahatsız edildiyse bu mümkündür. Kısmen oturan bir enkoder konektörü, tam bir enkoder alarmını tetiklemeden düşük hızlarda sapmaya neden olan aralıklı bir konum sinyali üretebilir. Ardından, N ekseni hız döngüsü kazanç parametresinin (parametre 2043 veya CNC seriniz için eşdeğeri) önceki sorun giderme sırasında değiştirilmediğini doğrulayın — motor modelinin spesifikasyonundan önemli ölçüde düşük bir hız kazancı, doğru konum geri bildirimiyle bile yavaş, sapmalı bir N ekseni yanıtı üretecektir. Ayarlamadan önce mevcut parametre değerini tam N ekseni motor modeli için motor spesifikasyon tablosuyla karşılaştırın.

S5: Bu modülü kullanan dört özdeş makinemiz var. 6079 serisi durdurulduğu için önerilen yedek stratejisi nedir?

C: Dört özdeş makine ve durdurulmuş bir parça ile risk hesaplaması, rafta en az iki onaylanmış çalışan ünite bulundurmayı destekler. Bir ünite, arızalanan ilk makine için anında değiştirme olanağı sağlar; ikincisi, yedek stoğun yenilenmesi sırasında kapsama alanı sağlar — durdurulmuş eski parçalarla belirsiz olan ve arıza anındaki küresel fazla stok mevcudiyetine bağlı olarak günden aya kadar uzayabilen bir tedarik penceresi. Bu makinelerin üretim vardiyaları yürüttüğü tesisler için, tedarik edilen bir birimi beklemenin getirdiği kesinti maliyeti, iki stok yedeklerinin taşıma maliyetini birçok kez aşar. Altı veya daha fazla özdeş makineye sahip bazı tesisler üç ünite bulundurur. Ek bir husus: H302'nin L ve M kanalları (3.0A), tipik kullanımda N kanalından (5.9A) daha az zorlandığı için, eski birimlerde N ekseni çıkış aşaması arızaları, L veya M arızalarından daha yaygın olma eğilimindedir. Makinelerinizin N eksenleri agresif görev döngüleri çalıştırıyorsa, bu arıza desenini stok miktarına dahil edin. Çoklu ünite fiyatlandırmasını görüşmek ve bir tedarik planı yapmadan önce mevcut stok derinliğini doğrulamak için bizimle iletişime geçin.

Stok ve fiyatlandırma için iletişime geçin: Bayan Amy — sales01@sande-elec.com | Tel: +86 18620505228
