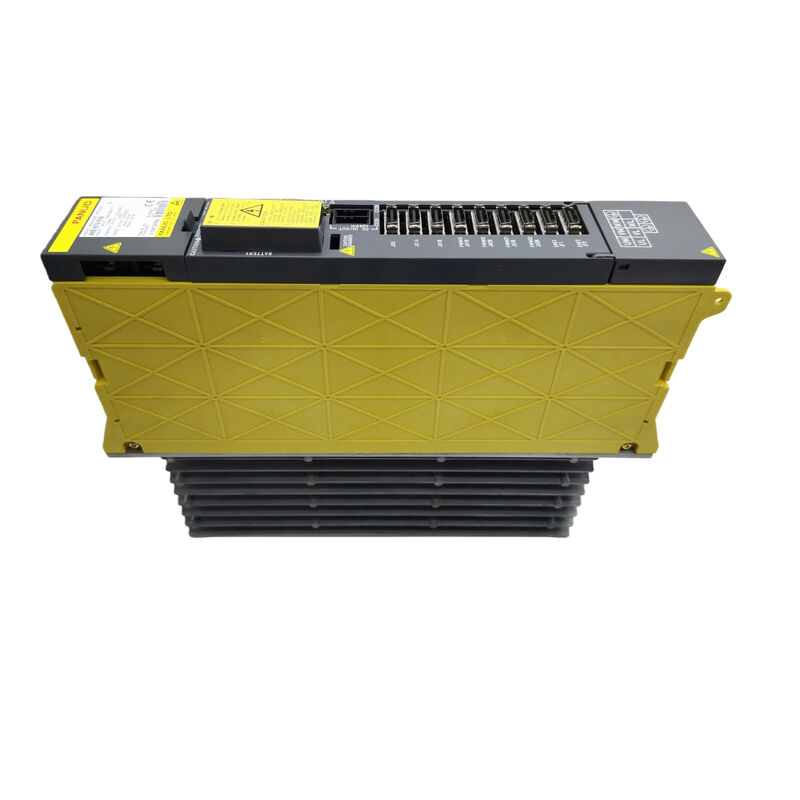

FANUC A06B-6079-H304 — Alpha SVM3-20/20/20: Üç Eksen Ortak Güç Hattı Üzerinden

Mimari Önce Gelir

Tüm FANUC alpha servo sürücüler aynı türde cihazlar değildir. Bazıları, gelen AC gücüne doğrudan bağlanan, dahili olarak düzelten ve motorlarını bağımsız olarak süren kendi kendine yeten ünitelerdir. Diğerleri ise modüllerdir — paylaşılan bir kaynaktan zaten dönüştürülmüş DC gücü alan ve tamamen motor kontrolüne odaklanan özel amaçlı çıkış aşamalarıdır. A06B-6079-H304 kesinlikle ikinci kategoriye aittir ve bu ayrımı anlamak, bu üniteyi sipariş etmeden, kurmadan veya sorun gidermeden önce bilmeniz gereken en önemli şeydir.

Atanan SVM3-20/20/20 — Servo sürücü Modülü, üç eksen, üç kanalda da 20 sınıfı — H304, DC bara voltajını aynı sürücü kabininde ayrı olarak takılı olan bir Güç Kaynağı Modülü (PSM) ndan alır. PSM, tüm kabin için AC-DC dönüşümünü gerçekleştirir. SVM3, L, M ve N eksenleri için akım kontrolünün ötesinde hiçbir şey yapmaz. Düzeltme yapmaz. Ana bara için kendi kapasitör bankasına sahip değildir. PSM'yi çıkardığınızda, bu barayı paylaşan her SVM modülü hemen çalışmayı durdurur.

Bu mimari bir sınırlama değildir — güç dönüşümünü tek bir verimli aşamada birleştirirken, farklı eksen sayılarına ve akım derecelerine sahip birden fazla SVM modülünün ortak bir enerji havuzunu paylaşmasına olanak tanıyan kasıtlı bir mühendislik takasıdır. Takas, bir SVM3-20/20/20'nin kurulumun yalnızca yarısı olmasıdır. Diğer yarısı ise PSM'dir.

Sande Electric, A06B-6079-H304'ü yeni ve kullanılmış durumda stoklarında bulundurur, dünya çapında 0–3 iş günü içinde gönderim yapar.

SVM ve SVU: Tüm Kurulumunuzu Belirleyen Ayrım

FANUC, alpha servo sürücü aileleri boyunca benzer ürün etiketlemesi kullandığı için, bir sürücü değişimi tedarik eden bir bakım mühendisi kataloglarda hem 6079 SVM hem de 6089 SVU ile karşılaşabilir, bazen yan yana listelenmiş olarak. Bunlar birbirinin yerine geçemez ve fark, konektör pin çıkışlarından daha derine iner.

Aşağıdaki tablo temel ayrımı yakalar:

Bir makine 6079 SVM mimarisi etrafında tasarlandığında, tüm kabin — PSM, bir veya daha fazla SVM modülü, kablolama ve bara bağlantıları — bu seçimi yansıtır. Eşdeğer akımlı bir SVU ile H304'ü değiştirmek, bağımsız bir AC güç bağlantısı eklemeyi ve DC bara beslemesini ortadan kaldırmayı gerektirir. Bu, bir modül değişimi değil, bir kabin yeniden kablolamasıdır.

SVM3 Aralığındaki H304: Neden Üç Eşit Eksen 5.9A'da

6079 SVM3 ailesi birden fazla üç eksenli akım kombinasyonunu kapsar. H304, simetrik 20/20/20 varyantıdır — üç eksen de 5.9A'da, hepsi α2/3000'den α4/4000 sınıfı alpha motorlarını sürüyor. Diğer SVM3 varyantları arasındaki konumu, nereye yerleştirilmesinin amaçlandığını ortaya koymaktadır:

H304, daha yüksek akımlı bir N ekseni konfigürasyonlarına geçmeden önceki eşit akımlı üç eksenli aralığın zirvesidir. Üç eksenin de benzer sınıfta motorları karşılaştırılabilir görev altında sürdüğü işleme merkezleri ve tornalama merkezleri — örneğin, orta menzilli bir VMC'deki X, Y ve Z eksenleri — bu modülün doğal yuvasıdır. Bir eksenin gerçekten 5.9A'dan fazlasına ihtiyaç duyduğu yerlerde, H305, H306 veya H307, diğer eksenleri değiştirmeden bunu ele alır.

Bu listeden yanlış varyantı seçmek, yedek modül tedarik ederken yaygın bir hata kaynağıdır. H304 (20/20/20) yerine H303 (12/20/20) kullanmak, L ekseni motorunu yetersiz sürecek ve herhangi bir anlamlı kesme yükü altında L ekseni aşırı akım alarmlarına neden olacaktır. Sipariş vermeden önce her zaman üç eksen akım gereksinimini doğrulayın.

6079 ve 6096 Arayüz Tuzağı: Aynı Modül Adı, Farklı Nesiller

6079 SVM ailesinin doğrudan bir ardılı nesli vardır: FSSB'li (Fanuc Seri Servo Hattı) 6096 SVM. İki nesil, aynı model adlarını — SVM3-20/20/20 — ve neredeyse aynı form faktörlerini paylaşır. Fark, CNC ile modül arasındaki servo arayüzüdür.

6079 H304, Tip A paralel PWM arayüzü kullanır, eski FANUC CNC nesillerine (Seri 15, 16, 18, 21 non-i) CNC'nin servo arayüz kartından gelen paralel bir kablo demeti aracılığıyla bağlanır. 6096 eşdeğeri — yine SVM3-20/20/20 olarak atanmış ancak sipariş numarası A06B-6096-H304 taşıyan — FSSB fiber optik arayüzünü kullanır, i-serisi CNC kontrollerine plastik optik fiber kablo aracılığıyla bağlanır.

İkisi çapraz uyumlu değildir. Non-i CNC ve Tip A servo kartı olan bir makineye takılan 6096 modülü iletişim kurmayacaktır. FSSB için yapılandırılmış bir makineye takılan 6079 modülü de benzer şekilde başlatılamayacaktır. Bir yedek tedarik ediyorsanız ve makinenin Seri 16 veya 18 (non-i) CNC çalıştırdığını biliyorsanız, 6079 H304 doğru parçadır. Makine 16i, 18i veya 0i-C/D çalıştırıyorsa, 6096 H304 gereklidir. En güvenilir kontrol, takılı modülün üzerindeki parça numarasıdır — A06B sipariş numarasının ortasındaki dört basamak (6079 veya 6096) arayüz neslini belirsiz hale getirir.

Teknik Özellikler

PSM Boyutlandırması ve H304: Güç Kaynağı Modülü Neleri Kaldırmalıdır

Bir SVM3-20/20/20'yi kurmak veya değiştirmek, gözden kaçması kolay bir soruyu gündeme getirir: mevcut PSM'nin yeterli kapasitesi var mı? H304, tam eşzamanlı üç eksenli yük altında 3.7kW'a kadar paylaşılan DC baradan çeker. Aynı PSM'yi birden fazla SVM modülü paylaşıyorsa — ki bu çok eksenli bir işleme merkezinde normal konfigürasyondur — PSM, yalnızca H304'ün değil, tüm modüllerin tepe güç talebinin toplamı için boyutlandırılmalıdır.

FANUC'un alpha PSM serisi (A06B-6077) çeşitli güç derecelerinde gelir. Bir kabine yedek bir H304 eklerken, takılı PSM'nin nominal çıkış kapasitesinin sistemdeki tüm SVM modüllerinin toplamı tarafından aşılmadığını doğrulayın. Termal derecesinin üzerinde çalışan bir PSM, ağır çok eksenli kesme yükleri altında DC bara düşük voltaj alarmları gösterecektir — bir modül hatası gibi görünen ancak güç kaynağı aşamasından kaynaklanan bir alarm paterni.

Bu hesaplama, H304'ün daha düşük akımlı bir SVM3 varyantının yerine kurulduğu durumlarda en alakalıdır (örneğin, üç eksenli 12/12/12 modülü olan H301'i üç eksenli 20/20/20 modülü olan H304 ile değiştirmek), burada toplam bara yükü artar. Benzer bir H304 değişimi durumunda, mevcut PSM boyutlandırması geçerli kalır.

Sipariş, Ödeme ve Nakliye

Onaylanmış ödemeden sonraki 0–3 iş günü içinde DHL ve FedEx aracılığıyla dünya çapında sevkiyat. Çoklu ünite siparişleri için kombine nakliye mevcuttur.

Kabul edilen ödeme yöntemleri:

• Banka Transferi (T/T) — tüm sipariş değerleri
• PayPal — 500 USD'ye kadar olan siparişler
• Western Union — tüm sipariş değerleri

İthalat vergileri ve harçları alıcının sorumluluğundadır.

Garanti ve İade Politikası

Teslimat tarihinden itibaren 4 gün içinde hasarlı, eksik, tarif edildiği gibi olmayan veya işlevsel olmadığı onaylanan üniteler için iadeler kabul edilir. Garanti etiketi sağlam kalmalıdır. İade nakliye masrafları alıcıya aittir. Sipariş hataları veya fikri değişiklik nedeniyle yapılan iadeler kabul edilmez.

Sıkça Sorulan Sorular

S1: Makinemdeki SVM3-20/20/20 arızalandı ve üç eksende de aynı anda alarm görüyorum. H304 modülü tek başına üç eksenin de aynı anda arızalanmasına neden olabilir mi, yoksa önce PSM'ye mi bakmalıyım?

C: Her iki senaryo da mümkündür ve modül üzerindeki 7 segmentli LED, bunları ayırt etmek için en hızlı teşhis aracıdır. LED, bir voltaj sınıfı hatası gösteriyorsa — özellikle DC bara düşük voltajı veya bara şarj hatası ile ilgili kodlar — hata paylaşılan güç kaynağı yolunda başlar, bu da ya PSM'nin kendisi, DC bara sigortası veya PSM ile SVM modülü arasındaki bara kablolaması anlamına gelir. LED çıkış aşaması kodları gösteriyorsa (bireysel eksenlerde aşırı akım veya IPM hata kodları), modülün çıkış aşamaları daha olasıdır. Her iki bileşeni de mahkum etmeden önce pratik bir ilk kontrol: sistem çalışırken ancak eksenler etkinleştirilmeden önce DMM ile SVM modülünün DC giriş terminallerindeki DC bara voltajını doğrulayın. Bara, 283–325V DC spesifikasyonu içinde olmalıdır. PSM kendi başına bir hata göstermezken bara voltajı düşükse veya yoksa, aralarındaki bara kablosunu ve sigortayı kontrol edin. Bara voltajı doğruysa ve modül hala başlatılamıyorsa, modül daha olası hata kaynağıdır.

S2: İhtiyacım olan 6079 H304 yerine yanlışlıkla 6096 H304 sipariş etme riski var mı? Arama sonuçlarında birlikte görünüyorlar.

C: Evet, bu, alpha SVM ailesindeki en yaygın sipariş hatalarından biridir, çünkü her ikisi de SVM3-20/20/20 olarak atanmıştır ve fiziksel olarak neredeyse aynı görünürler. Kesin kontrol, FANUC parça numarasının ortasındaki altı haneli sipariş numarasıdır: Tip A arayüzü için 6079(Seri 16 veya 18 non-i çalıştıran makinenizin varyantı) ve FSSB arayüzü için 6096(16i, 18i ve diğer i-serisi CNC'ler için gereklidir). Bir makinenin CNC modeline göre sipariş veriyorsanız, CNC atamasının "-i" ile bitip bitmediğini doğrulayın — Seri 16 non-i'dir, Seri 16i i-serisidir. CNC kabini içindeki servo arayüz kartı parça numarası başka bir güvenilir göstergedir: A16B-2200-xxxx ve A16B-2202-xxxx aralığındaki kartlar tipik olarak Tip A'yı (6079 uyumlu) gösterirken, A16B-3200-xxxx kartları FSSB (6096 uyumlu) ile ilişkilidir. Şüpheye düştüğünüzde, siparişinizi onaylamadan önce bize etiketteki tam takılı modülün parça numarasını paylaşın.

S3: Makine bu SVM3-20/20/20 aracılığıyla üç eksen kullanıyor. Modül değiştirildikten sonra CNC parametrelerinde herhangi bir şeyin yeniden başlatılması gerekiyor mu, yoksa gerçekten tak ve çalıştır mı?

C: Aynı modül tipinin (H304 için H304) birebir değişimi için, CNC servo parametreleri — motor kodları, akım limitleri, konum kazancı, hız döngüsü kazançları — CNC'nin kendisinde saklı kalır ve modül değişiminden etkilenmez. SVM3-20/20/20 eksen parametrelerini dahili olarak tutmaz. Yedek modül mekanik olarak yerine oturduğunda, bara ve arayüz kabloları yeniden bağlandığında ve sistem açıldığında, CNC mevcut parametre setini kullanarak yeni modülle iletişim kurmaya devam edecektir. Ancak, güç açıldıktan sonra iki şeyi doğrulamaya değer: birincisi, parametre uyumsuzluğuyla ilgili herhangi bir eksen servo alarmı göstermemesi (bu, CNC'deki motor kodu veya akım sınıfı parametresinin aslında bağlı olan motorla eşleşmediğini gösterecektir) ve ikincisi, makine uzun süre kapalı kaldıysa mutlak konum verilerinin yeniden kurulması gerekebileceğinden, ilk güç döngüsünden sonra CNC'nin referans dönüş (home) fonksiyonunun tüm üç eksende doğru çalışması.

S4: Makine bu H304'ü X, Y ve Z eksenlerinde kullanıyor. N ekseni (Z) genellikle daha zorlu çalışır çünkü mil kafası ağırlığını taşır. H307 (SVM3-20/20/40) gibi daha yüksek akımlı bir N eksenine sahip farklı bir SVM3 varyantını düşünmeli miyim?

C: Yalnızca Z ekseni motorunun spesifikasyonu gerçekten 5.9A'dan fazlasını gerektiriyorsa. Karar, yalnızca operasyonel algıya değil, motorun isim plakasına ve CNC'nin servo eksen parametrelerine dayanmalıdır. Ağır bir mil kafasını yerçekimi altında taşıyan bir Z ekseni, yatay bir eksenden daha yüksek sürekli tork talebi görecektir — ancak bunun 5.9A'yı aşan akım talebine dönüşüp dönüşmediği tamamen motorun nominal akımına ve makinenin orijinal OEM'inin o eksen için sürücüyü nasıl boyutlandırdığına bağlıdır. Z ekseni motor model plakasını kontrol edin ve nominal akımını H304'ün 5.9A (20 sınıfı) çıkışıyla karşılaştırın. Motor α4/4000 sınıfı veya altındaysa ve orijinal olarak H304 ile eşleştirilmişse, FANUC'un motor-sürücü eşleştirme tablosu bunu makinenin normal görev döngüsü altında geçerli bir kombinasyon olarak kabul eder. Doğru motor parametreleri ayarlanmışken normal kesme yükleri altında Z ekseni termal alarmları veya aşırı akım tetiklemeleri yaşıyorsanız, sürücü boyutunu değiştirmeden önce servo parametre ayarlamasına danışın — Z eksenindeki aşırı agresif bir hızlanma rampası parametresi, sürücü motor için doğru boyutlandırılmış olsa bile modülün akım derecesini aşabilir.

S5: Birden fazla özdeş makineye sahip bir üretim hattı için yedek olarak birden fazla H304 ünitesi tedarik etmem gerekiyor. Aldığım ünitelerin orijinal FANUC olduğundan ve sahte olmadığından emin olmanın en iyi yolu nedir?

C: Sahte FANUC sürücüleri, özellikle yüksek talep gören eski parçalar için ikinci el piyasada dolaşmaktadır. Birden fazla ünite tedarik ederken, teslimatta yapılan birkaç fiziksel kontrol riski önemli ölçüde azaltır. Birincisi, modül üzerindeki FANUC etiketi, tam parça numarası, seri numarası ve menşe ülkesi (Japonya) ile net, tutarlı bir baskı göstermelidir. Etiket yeniden uygulanmış izleri göstermemelidir — kenarların kalkmış veya modül muhafazasıyla hizasız olup olmadığını kontrol edin. İkinci olarak, herhangi bir havalandırma açıklığından görünen konektör muhafazaları ve kart kalitesi, FANUC üretim standartlarıyla tutarlı olmalıdır — uyumsuz kart ipeksi yazı tipleri veya kötü oturan bileşenler uyarı işaretleridir. Üçüncü olarak, üniteyi bilinen iyi PCB kart numaralarına karşı doğrulayın: gerçek bir H304'teki kablolama kartı A16B-2202-0786 ve kontrol PCB'si A20B-2001-0950 olmalıdır. Bir tedarikçi bu kart atamalarını onaylayamıyorsa veya onaylamayacaksa, bunu bir uyarı olarak kabul edin. Hacim gereksiniminiz için inceleme geçmişini görüşmek ve parça orijinalliğini doğrulamak üzere çoklu ünite siparişi vermeden önce bizimle iletişime geçin.
