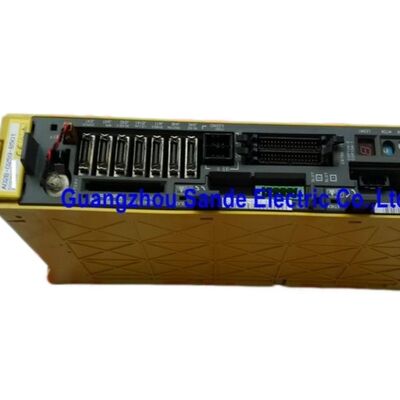

FANUC A06B-6080-H301 Servo Modülü

"Modül" kelimesi kullanıldığında detaylar önemlidir

FANUC servo bileşenlerini arayan insanlar bazen "artıcı", "sürücü" ve "modül" terimlerini birbirleriyle değiştirebilirler.A06B-6080-H301, "modül" kelimesinin özel bir anlamı vardır.6080 serisi, modüler bir servo tahrik mimarisi etrafında tasarlanmıştır. Bireysel tahrik modüllerinin ortak bir güç kaynağı altyapısına yerleştirildiği bir sistem yaklaşımı, her birim kendi bağımsız güç aşamasını barındırmak yerine.

A06B-6080-H301, kendi düzleyici ve DC otobüsü ile bağımsız bir sürücü değildir.Aynı servo dolabında bir FANUC güç kaynağı ünitesi (PSM) ile birlikte çalışırEğer bir yedekleme sipariş ediyorsanız, modülün kendisinin ihtiyacınız olan şey olması gerekir. Güç kaynağı ve diğer kabine bileşenleri yerinde kalır.

Bir Bakışta

6080 Serisi: Tasarımı Modüler

FANUC'un 6080 serisi, CNC makine aletleri için servo tahrik sistemlerinin paketlenmesinde önemli bir mimari değişikliği temsil eder.6080 yaklaşımı, ayrı servo tahrik modülleri ile eşleştirilmiş merkezi bir güç kaynağı modülü kullanır. Her biri kendi eksen kontrol mantığı için sorumludur, ancak ortak PSM'den güç alır..

Bu modüler topoloji, büyük çok eksenli sistemlerde gerçek avantajlar sunar: daha kolay ölçeklenebilirlik, basit bir hata tanısı (modül arızası güç altyapısını düşürmez),ve daha düzenli bir kabine düzenini1990'ların sonlarında ve 2000'lerin başında FANUC'un servo sistemlerini nasıl yapılandırdığına temel oldu ve bu tesisatların birçoğu bugün aktif olarak hizmet vermektedir.

Bu6080 ailesinde H301Tek bir modül korumasından üç servo ekseni işliyor. Genellikle X, Y ve Z'de koordineli CNC hareketi üç ekseni bir makine merkezinde bir değiştirilebilir ünite aracılığıyla yönetilir.Bu ünitenin değiştirilmesi gerektiğinde, H301 tam olarak gerekli olan parça.

Modüler Kabine Bağlamını Anlamak

Sipariş vermeden önce, A06B-6080-H301'in daha büyük sürücü sistemine nerede sığdığını anlamak yardımcı olur:

6080 modülü, aynı zamanda bir FANUC PSM (Power Supply Module) ve potansiyel olarak diğer eksen modüllerini içeren bir servo dolabına takılır.PSM, tüm kabin için AC'den DC'ye dönüştürme ve geri dönüştürücü fren fonksiyonlarını yönetir.H301 modülü PSM'den DC otobüs gücü alır ve bağımsız olarak üç atanmış eksen için akım kontrolünü, konum geri bildirim işlemini ve motor komütasyonunu yönetir.

Bu tip sistemde bir servo hatasını teşhis ederken, ilk adım her zaman hatanın PSM'den mi yoksa belirli bir eksen modülünden mi kaynaklandığını belirlemektir.Bir PSM hatası genellikle tüm eksenleri aynı anda etkiler. Bir modül hatası genellikle eksen özelliği ya da bu modülü paylaşan eksenlerle sınırlıdır. Eğer makineniz sadece üç ekste servo alarmı gösteriyorsa ve bu eksenler bir H301'e karşılık geliyorsa,Modülün kendisi soruşturmanın odak noktası olur..

Yeni ve kullanılmış stoklar

Çünkü 6080 serisi, büyük Japon ve Avrupa OEM'lerinin orta büyük CNC işleme merkezlerinde yaygın olarak kullanılıyor.İptal edilmiş veya yükseltilmiş sistemlerden alınan kullanılmış üniteler nispeten erişilebilir ve birçoğu iyi işlevsel durumda kalmaktadır.

Yeni birimlertam 12 aylık garantiye sahip ve söz konusu makinenin kritik olduğu, zorlu üretim döngüleri çalıştığı veya değiştirme konusunda maksimum güven gerektirdiğiniz durumlarda doğru seçimdir.Kullanılan birimler3 aylık garanti ile birlikte gelir ve yedek stok, düşük kullanımlı makineler veya bütçe hassas bakım durumları için pratik bir seçeneği temsil eder.

Eski FANUC modülleri için stok seviyeleri hızla değişebilir. Siparişinizi tamamlamadan önce mevcutluğu onaylayın.

Ödeme Yöntemleri ve Nakliye

Kabul edilen ödeme:Herhangi bir sipariş değeri için banka havalesi (T / T), ek ücret yok. 500 USD'ye kadar siparişler için PayPal, yaklaşık 3.9 ¢ 4.4% işleme ücreti. Herhangi bir sipariş değeri için Western Union.

Gönderim:DHL veya FedEx aracılığıyla çoğu uluslararası varış noktasına, ödeme onaylandıktan sonra 2-4 iş günü içinde. Kısıtlı kurye erişimi olan bölgelerde alıcılar sipariş vermeden önce bizimle iletişime geçmelidir. Tüm gümrük vergisi,İthalat vergisi ve teslimat masrafları alıcının sorumluluğundadır.

Garanti kapsamı

Yeni birimler:12 aylık garantiTeslimat tarihinden itibaren.3 aylık garantiTeslimat tarihinden itibaren.

Garanti, normal kurulum ve çalışma koşullarında işlevsel arızalara uygulanır.Yanlış kablolama veya parametreler konfigürasyonundan kaynaklanan hatalar, veya modülün nominal özelliklerinin dışındaki çalışma koşullarından kaynaklanan hasar.

Dönüşler, hasarlı veya açıklandığı gibi olmayan mallar için kabul edilir. Aynı gün veya alındıktan sonraki iş günü rapor.Teslimattan sonraki 4 gün içinde bildirilen işlevsiz birimler de iade veya değiştirme için uygun.. Fikri değiştiren iade ve yanlış ürün satın almalar hariç tutulur. Tüm iade edilen birimler orijinal garanti etiketini, sağlam ve değiştirilmemiş olarak taşımalıdır.

Tipik Makine Uygulamaları

A06B-6080-H301, en sık şunlarla ilişkilidir:

• FANUC Serisi 16i, 18i veya 21i denetleyicileri ile modüler servo tahrik dolapları çalışan orta büyük CNC işleme merkezleri
• Çeşitli 6080 serisi modüllerinin farklı eksen gruplarını kapsadığı 5 eksenli işleme merkezleri
• FANUC ile donatılmış dönüş merkezleri ve karmaşık çok eksenli servokonfigurasyonlara sahip değirmen dönüş makineleri
• 6080 modüler mimarisinin sistem entegratörleri tarafından benimsendiği endüstriyel robotlar ve esnek üretim sistemleri
• Otomobil, havacılık ve hassas mühendislik tesislerinde ağır kullanımlı üretim ekipmanları

Sıkça Sorulan Sorular

S1: A06B-6080-H301 gibi bir FANUC "servo modülü" ile 6090 veya 6093 serisinden bir "servo amplifier" arasındaki fark nedir?

Ana fark güç mimarisinde yatıyor. Servo amplifiers in the 6090 and 6093 series are largely self-contained units with their own power supply stages — they receive AC input and handle the full conversion and motor drive function internallyA06B-6080-H301, 6080 modüler serisinin bir parçası olarak, DC otobüsünün gücü için ayrı bir FANUC Güç Tedarik Modülü (PSM) 'ne dayanan bir tahrik modülüdür.H301 üç eksen için servo kontrol ve çıkış aşamalarını ele alırBu, H301 modülünün kendisini sadece modülün arızalanması durumunda değiştirmeniz gerektiği anlamına gelir.

S2: Makinemin dolabında birden fazla servo modülü var nasıl bilirim hangisi A06B-6080-H301?

FANUC modüler servo dolabında, her modülün tam parça numarası doğrudan ön panelinde veya üst yüzünde etiketlenmiştir.Etiketi A06B-6080-H301 olan modülü bulun ve hangi eksen atamalarını kapsadığını not edin.Etiket hasar görmüşse veya okunamıyorsa, makinenin bakım kılavuzu veya FANUC tahrik dolabı kablo diyagramı hangi modülün hangi eksenleri slot pozisyonuna göre işlediğini belirleyecektir.

S3: Bir arızalı H301 modülü, makinenin tüm eksenlerinde alarmlara neden olabilir mi, yoksa sadece kontrol ettiği eksenlerde mi?

Başarısız bir A06B-6080-H301, tipik olarak modülün kontrol ettiği üç eksene özgü alarmlar üretecektir. Diğer ekseler aynı kabindeki farklı modüllerin hizmet verdiği diğer eksenler etkilenmemelidir.Güç kaynağı modülünün (PSM) normal çalışması varsayılarakEğer tüm eksenler aynı anda alarm veriyorsa, PSM veya DC otobüsünün güç dağıtımı sorunun daha muhtemel kaynağıdır.Üç eksenli bir gruba düzgün bir şekilde yerleştirilen eksene özel alarmlar, ilgili H301 modülünün dikkat gerektirdiğinin çok daha net bir göstergesidir..

S4: A06B-6080-H301'i yeni veya kullanılmış bir üniteyle değiştirdikten sonra bir şeyi yeniden programlamam gerekiyor mu?

Doğrudan benzer modül değişimi için, servo parametreleri, çoğu 6080 serisi yapılandırmasında sürücü modülünde değil, CNC denetleyici ̇'de depolanır.Bu, H301 modülünün aynı parça numarasıyla değiştirilmesinin, servoparametreleri yeniden girmeyi gerektirmeyeceği anlamına gelir.Kontrolörün parametreler hafızası kaybolmadığı sürece, her zaman herhangi bir sürücü değiştirmeden önce tam CNC parametre setinin yedeklenmesi iyi bir uygulamadır.Eğer makine başlatılırken otomatik ayarlama prosedürü ile çalışırsa, üretime geri dönmeden önce eksenin performansını tamamlamayı ve doğrulamayı sağlar.

S5: Kritik bir üretim makinesi için kullanılmış bir A06B-6080-H301 sipariş etmenin herhangi bir riski var mı?

Risk yönetilebilir ama gerçektir. Kullanılmış modüllerin tam olarak bilinmeyen servis geçmişi vardır — termal stres, voltaj geçicilikleri ve çalışma saatleri, tümüyle bileşenlerin uzun ömürlülüğünü etkiler.Duraklama süresinin önemli bir üretim maliyeti olduğu makineler için, 12 aylık garantiye sahip yeni bir birim daha savunulabilir bir seçimdir. Kullanılmış birimler daha düşük kritiklik, yedek envanter gereksinimleri,veya bütçe kısıtlamalarının gerçek bir faktör olduğu durumlardaHer iki durumda da, kullanılmış bir ünite kurulursa ve normal çalışma koşullarında teslimatın 4 günü içinde bir sorun ortaya çıkarsa, geri dönüş veya değiştirme garanti politikamız altında mevcuttur.
