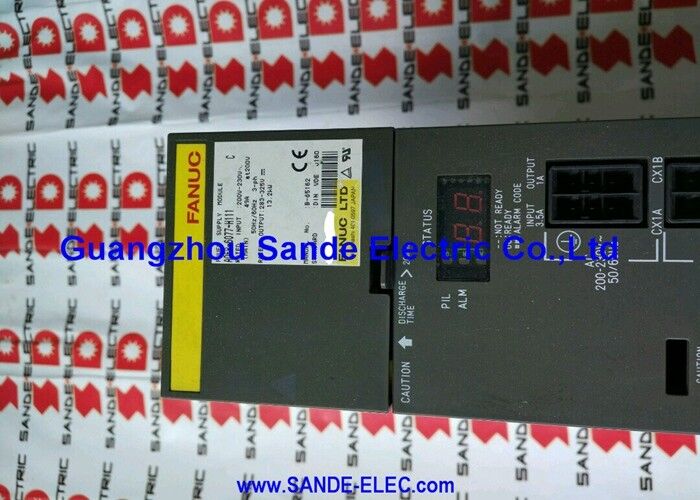

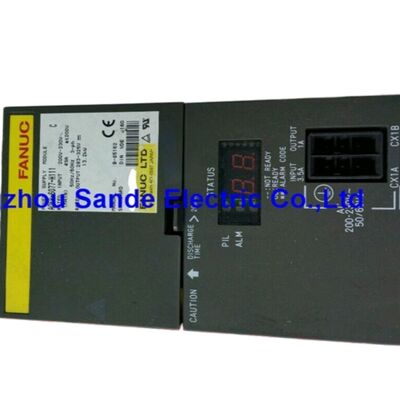

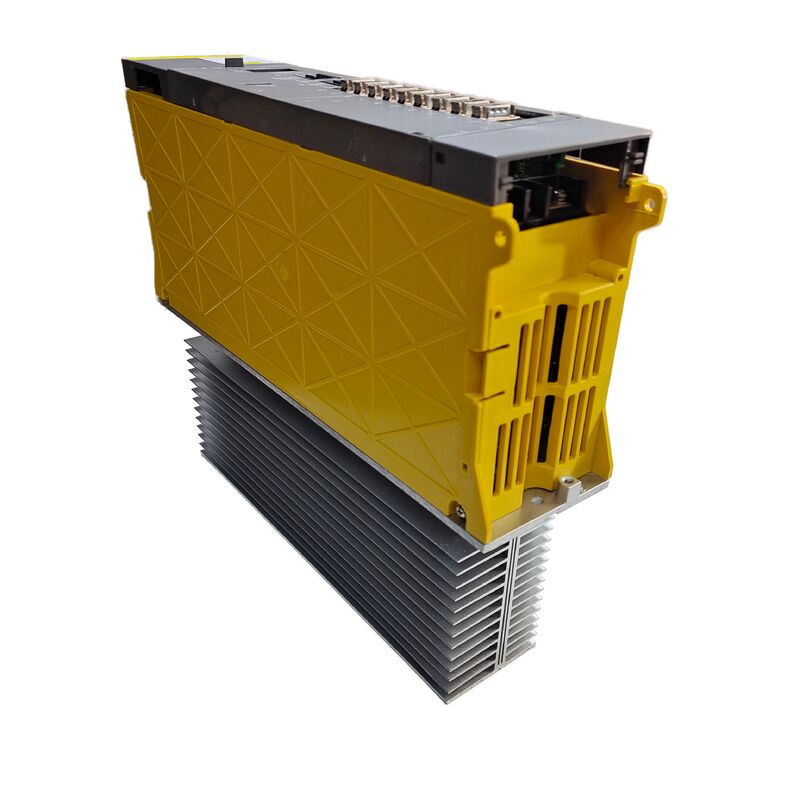

Fanuc Spindle Amplifier Modülü A06B-6078-H206 A06B6078H206 A06B-6078-H206

Fanuc A06B-6078-H2065, Tip 1 Arayüzü, JY2/JY4 Geri bildirim, PSM ile çalışan, 200VAC Serisi

Genel bakış

BuFanuc A06B-6078-H206SPM-5 olarak adlandırılan birinci nesil alfa serisi spindle amplifier modülüdür.5, Fanuc'un A06B-6078 spindle amplifier ailesinden.

5.5kW sınıfı kompakt bir spindle modülü olarak, iki özel kurulum senaryosu için geliştirildi: küçük CNC makine aletlerinde birincil spindle sürücüsü olarak,ve ikili spindle işleme merkezlerinde ve alt spindle'in güç talebinin ana spindle'e göre mütevazı olduğu dönme merkezlerinde ikincil veya alt spindle güçlendirici olarak.

A06B-6078 serisi, Fanuc'un alfa güçlendirici tarihinde birinci nesil alfa platformu olarak özel bir yer tutar.

Bu mimari, daha sonraki A06B-6082, A06B-6088 ve A06B-6102 serilerinde daha yüksek çözünürlüklü HRV rafine edilmelerinden önce entegre PSM / SVM / SPM sistemini tanıttı.PSM ortak DC otobüsünü sağlar, SVM modülleri servo eksen sürücüleri ile ilgilenir ve SPM, aynı amplifier rayından çekilen tüm spindle'i yönetir.

A06B-6078-H206, aynı demiryolundaki A06B-6079 SVM serisi modülleri ile eşleştirilen bu mimariye doğal olarak uymaktadır.

66.8 × 70 mm'lik modül ayak izi, 5.5kW'lık bir spindle sürücüsü için fiziksel olarak kompakttır.

Fanuc'un bütünleşik sürücü modülü tasarım felsefesi bu küçük boyutu mümkün kıldı, making it practical to install as a sub-spindle amplifier in cabinets already occupied by the main spindle drive and axis modules — without requiring a dedicated cabinet section for the secondary spindle electronics.

Ana Özellikler

Tip 1 Arayüzü ve JY2/JY4 Geri bildirim

A06B-6078-H206'daki Tip 1 arayüzü, spindle seri arayüzü üzerinden CNC'ye bağlanır ve birinci nesil alfa spindle yeteneğini tanımlayan gelişmiş spindle işlevlerini sağlar:Cs şekillendirmeGeri bildirim, JY2 ve JY4 bağlantıları üzerinden sürücüye ulaşır.Spindle motorunun konum kodlayıcı sinyallerini ve sıcaklık monitörü girişlerini taşıyan.

Bu JY2/JY4 geri bildirim düzenlemesi, Tip 1 arayüz spindle sürücülerine özeldir ve A06B-6078-H206'yı Tip 2, Tip 3 ve Tip 4 arayüz spindle amplifikatörlerinden ayırır.Farklı bağlantı düzenleri ve parametreler setleri kullanan.

H206 açıkça bu daha sonraki arayüz türleriyle uyumlu değildir. Tip 2/3/4 spindle amplifikatörleri için tasarlanmış makineler, arayüz dönüşümü olmadan H206'yı bir yedek olarak kullanamazlar.

The JY2 connector carries the spindle motor's pulse coder feedback — position and speed signals that the drive uses for velocity control and for servo-mode position control during rigid tapping and Cs axis operation.

JY4, motorun yerleşik termistöründen motor aşırı ısınma sinyalini taşır ve sarma hasarı oluşmadan önce AL-01 alarmını tetikleyen termal koruma girişini sağlar.

Sub-Spindle ve Küçük Makine Uygulamaları

5.5kW sürekli güç sınıfı, SPM-5.5'i tipik olarak 7.5kW ila 30kW'lık spindle sürücüleri çalışan çoğu üretim işleme merkezlerinin ana spindle modüllerinin altına yerleştirir.Çift spindle CNC dönüştürme merkezlerindeki alt spindiller için, ikincil spindle, nadiren ana spindle'in tam kapasitesini gerektiren güç seviyelerinde işlemler (arka yüzünde sondaj, döndürme, sıvılama) gerçekleştirir.

SPM-5.5, daha büyük bir spindle amplifikatörünün maliyeti ve boyutu olmadan bu uygulama için doğru bir şekilde belirlenen modüldür.

Daha küçük CNC makinelerinde, kompakt VMC'ler, matkap ve dokunuş makineleri ve özel CNC makineleri için SPM-5.5 uygulamanın malzeme çıkarma hızları ve araç boyutları 5.5kW sürekli spindle güç bütçesi.

Sık Sorulan Sorular

S1: #H500 varyantını A06B-6078-H206'daki #H501'den ayıran nedir?

Her iki varyant da aynı JY2/JY4 geri bildirim bağlantılarına ve aynı işlevsel yeteneklere sahip SPM-5.5 Tip 1 arayüz spindle modülleri.

#H500 ve #H501, küçük PCB revizyonlarını veya bölgesel pazar özelliklerini belirler.

Çoğu yedekleme uygulamasında, işlevsel olarak birbirleriyle değiştirilebilirler. Sipariş verirken, genellikle değiştirilebilse de, tedarikçinize arka plan versiyonunu belirtin.Versiyonlar arasındaki parametreler firmware farklılıkları zaman zaman ayarlama gerektirebilir.

S2: A06B-6078-H206, ikinci nesil seriden A06B-6082-H206 SPM-5.5 ile değiştirilebilir mi?

A06B-6082, geliştirilmiş HRV spindle kontrolü ile ikinci nesil alfa spindle modülüdür.Her ikisi de aynı SPM model işareti ve benzer elektrik derecelendirmelerini paylaşıyor, ancak kontrol PCB mimarisinde ve CNC parametre uyumluluğunda farklılık gösteriyor.

Nesiller arasında değiştirmek, CNC uyumluluğunu ve parametreler kümelerini doğrulamayı gerektirir.

Bir üretim makinesinde çapraz nesil değiştirme girişiminde bulunmadan önce Fanuc spindle amplifier uyumluluk belgelerine veya nitelikli bir servis sağlayıcısına başvurun.

S3: Hangi CNC alarm kodları A06B-6078-H206 ile bir arıza gösterir?

Spindle alarmları CNC ekranında SP-xxx numaraları olarak görünür. AL-09 (aşırı ısınma gücü yarı iletkenleri) bir termal hatayı gösterir önce modülün soğutma fanının çalıştığını doğrulayın.AL-12 (DC bağlantısı aşırı akım) tipik olarak spindle motor sarma izoleasyon çöküşünü takip eder ve sürücü çıkış aşamasına işaret eder.

AL-03 (DC bağlantı sigortası patladı) ve AL-04 (Giriş sigortası patladı) sürücü içindeki iç bileşen arızalarını gösterir.

AL-01 (motor aşırı ısınması) ve AL-02 (aşırı hız sapması) genellikle sürücü yerine motora veya motor geri bildirime işaret eder.Özel numara CNC ekranından okunmalıdır..

S4: İlk nesil alfa mimarisi nedir ve yedek parçalar için neden önemlidir?

İlk nesil alfa, Fanuc'un orijinal entegre alfa sürücü sistemini oluşturan A06B-6077 PSM, A06B-6079 SVM ve A06B-6078 SPM modül ailelerini ifade eder.

Bu modüller ortak bir DC otobüs mimarisini ve PWM arayüz jenerasyonunu paylaşıyor.

A machine built with A06B-6078 spindle modules will have matching first-generation PSM and SVM modules — replacing the SPM alone with a later-generation module may require PSM or SVM upgrades depending on interface and bus compatibilityGüçlendirici yığınındaki üretim tutarlılığını korumak en güvenli yedekleme stratejisidir.

S5: Başarısız bir A06B-6078-H206 için hangi servis seçenekleri mevcut?

Değiştirme en pratik seçenektir: arızalı modülü bir servis tesisine teslim etmek ve test edilmiş, garantili yenilenmiş bir ünite almak.

Transistör çıkış aşamasındaki hatalar için bileşen düzeyinde onarım mevcut, soğutma fanı,ve iç sigortalar bu servis parçaları onarım pazarında dolaşır ve modül yeniden düzenlenirken değiştirilir.

H206 içindeki PCB'ler Fanuc tarafından ayrı olarak satılmaz, ancak uzman onarım tesisleri onları servis envanteri olarak tutar.

Düzgün bakım yapılan tüm üniteler, gönderilmeden önce uygun bir alfa spindle motoru ile Fanuc PSM/SVM test konfigürasyonunda yük altında test edilmelidir.
