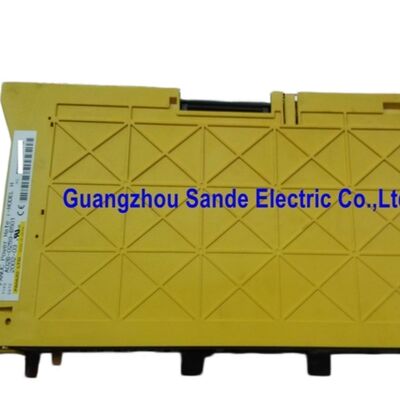

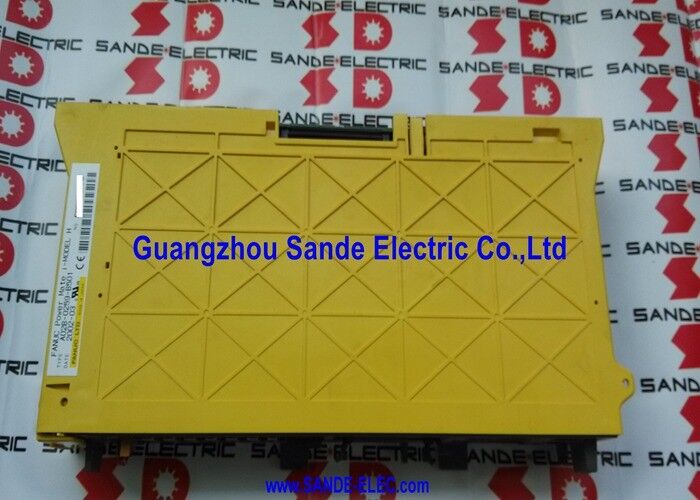

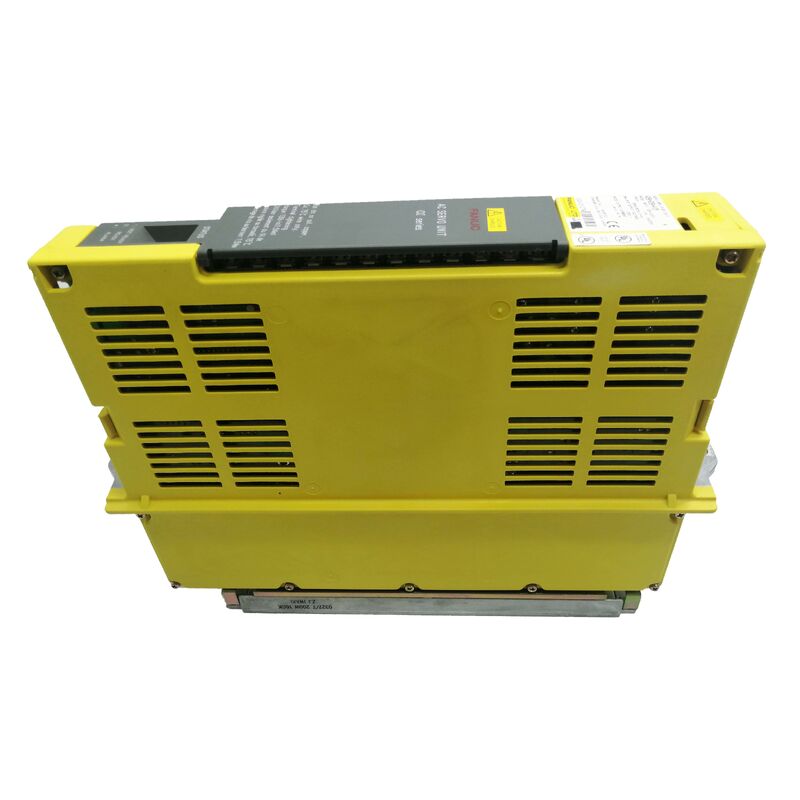

Fanuc Spindle Amplifier Modülü A06B-6088-H230 A06B6088H230 A06B-6088-H230

Fanuc A06B-6088-H230. Alfa Döner Güçlendirici Modülü SPM-30, 283V/325V / 35kW, 133A Çıkış, Tip 1 Arayüzü, Model 30/P40 Döner Motorları

Genel bakış

BuFanuc A06B-6088-H230Fanuc'un A06B-6088 alfa spindle amplifier serisindeki SPM-30 spindle amplifier modülüdür.

Bu güç düzeyinde, SPM-30, büyük çerçeveli işleme merkezlerinde kullanılan Fanuc Model 30 ve P40 spindle motorları için tasarlanmış standart alfa spindle modülü yelpazesinin üst ucunda yer almaktadır.Ağır iş için dönüş merkezleri, ve SPM-11 ile SPM-22 modüllerinin dayanabildiklerini aşan tam metal çıkarma hızında iğne gücünün bulunduğu yüksek hızlı freze makineleri.

A06B-6088 serisi, Fanuc'un ikinci nesil alfa spindle amplifikatörlerini temsil ediyor.orijinal A06B-6078 serisi mimarisini arttıran HRV (High Response Vector) fiyonk kontrol geliştirmelerini içeren.

Tip 1 arayüzü korunurken aynı gelişmiş iğne işlevlerini (Cs kontur, sert dokunma, iğne senkronizasyonu,A06B-6088'in geliştirilmiş kontrol kartı daha iyi hız düzenleme doğruluğunu sağlar., kesim hızlarında daha düşük tork dalgalanması ve spindle yük geçişleri sırasında gelişmiş dinamik yanıt, öncekilere kıyasla.

133A'da, SPM-30 önemli bir soğutma altyapısı gerektiriyor.

150 mm genişliğindeki modül, iki soğutma sistemine yer vermektedir: Kontrol elektronikleri için iç fan ve yüksek akımlı çıkış transistörleri için dış bir ısı alacağı fan. Güç PCB'sinin yanında,ateşleme tahtası, ve kontrol kartı montajı.

İkiz 7 segmentli LED ekran, bir tanı aracı gerektirmeden gerçek zamanlı modül durumunu ve alarm kodu görünürlüğünü sağlar.

Ana Özellikler

35kW ¢ Güç Sınıfı ve Makine Uygulaması

SPM-30'un 35kW değerli girişi onu standart alfa modül ailesinin en üst seviyesinde yerleştirir.Döner motor, tam işleme yükünde 133A sürekli akım çekir. Dikkatli otobüs kablolama gerektiren bir akım seviyesi, uygun torklu çıkış terminal bağlantıları ve doğru boyutlu bir PSM'den temiz DC otobüs gücü.

SPM-30'u tam üç eksenli SVM yığınıyla birlikte kullanan bir makine kurulumunun, eşzamanlı zirve yükünde toplam DC otobüs talebi 45kW'yi kolayca aştığı;Bu sistem için alfa PSM seçimi doğru bir şekilde hesaplanmış bir en yüksek talep toplamından gelmelidir..

A06B-6088-H230'un tahrik ettiği Fanuc Model 30 fiyonk motoru, ağır işleme yönelik yüksek torklu, yüksek güçlü bir fiyonk motoru.Büyük kalıplarda ağır dönüş işlemleri, ve spindle tork ve gücünün sınırlayıcı faktörler olduğu yüksek malzeme çıkarma hızı olan kaba.

P40 motoru, spindle hız aralığının ve hızdaki güç özelliklerinin düşük hızlarda maksimum torktan öncelik verdiği uygulamalar için uygun yüksek hızlı bir varyanttır.

Yazılım sürümleri ve varyant seçimi

A06B-6088-H230'un #H500 ve #H501 eklentisi çeşitleri, farklı yazılım sürümleri taşıyor.Birbirleriyle uyumsuzDöner fonksiyonunun kullanılabilirliği ve parametreler yapısındaki farklılıklardan dolayı.

Değiştirme SPM-30 sipariş ederken, orijinal modülün sonekleri belirlenmeli ve eşleştirilmelidir.Uyumsuz bir yazılım sürümünün monte edilmesi, yalnızca parametrelerin ayarlanması ile çözülemeyen alarm koşulları veya yanlış iğne davranışı üretir..

Yazılım sürümü modülün etiketinde ve iç kontrol kartında belirtilmiştir.

Bu arka cümle uyumsuzluğu, diğer birçok Fanuc modülü için H230 için daha kritik bir sipariş ayrıntısıdır.

Bir yedek parça satın alırken, her zaman sonek de dahil olmak üzere tam parça numarasını belirtin.

Sık Sorulan Sorular

S1: Hangi alarm kodları özel olarak SPM-30 modülü hatası ile spindle motoru hatasını gösterir?

Alarm 3, SPM-30'un iç çıkış aşamasına işaret eder. Alarm 9, Modülün yarı iletken cihazlarının termal limitlerini aştığını gösterir.

Alarm 12 (güç devresinde aşırı akım) en yaygın ani alarmdır ve en sık spindle motor yalıtımının bozulmasından kaynaklanır.Amplifikatörü mahkûm etmeden önce birkaç yüz megaohm veya daha yüksek).

Alarm 1 (Motor aşırı ısınma) ve Alarm 27 (Pulse kodlayıcı kesilmiş) SPM-30'un kendisinden ziyade motor veya geri bildirim sistemi sorunlarını gösterir.

S2: SPM-30 iki soğutma fanı kullanır ∙ bir tanesi arızalanırsa ne olur?

İç fan, kontrol elektroniklerini soğutur; arızası Alarm 56 (İç soğutma fanı durduruldu) ile belirtilir. Dış ısı alıcı fan, çıkış transistörlerini soğutur.Transistör bağlantı sıcaklıkları yük altında yükseldiğinde, arıza alarmı 9'a yol açar..

Ya fan arızası acil dikkat gerektiriyor ya da 133A çıkışta, dağılmış ısı enerjisi önemli ve sürekli aşırı sıcaklıktan kaynaklanan bileşen hasarı hızlı.

Her iki fan da rutin bakım sırasında doğru dönüş ve rulman aşınmasını gösteren sesli anormallikler için kontrol edilmelidir.

S3: 9D00 ve 9D0A yazılım sürümleri uyumsuz olarak tanımlanıyor – aralarında özel olarak ne fark var?

Yazılım sürümü, spindelin mevcut işlevlerini, parametreler kümelerini ve CNC ile iletişim protokolü detaylarını kontrol eder.Bir sürümde mevcut olan işlevler mevcut olmayabilir veya diğerinde farklı davranabilir.

Ek olarak, the CNC's spindle parameters are set for a specific software version — loading the wrong version into the machine's SPM installation produces parameter mismatches that generate alarms or cause the spindle to operate incorrectly even if the alarm is cleared.

Sürümler arasında dönüştürmek için alan değişiklikleri yoktur; doğru arka kelimenin kaynağı belirlenmelidir.

S4: A06B-6088-H230'u içeren bir sistemi güçlendirmek için hangi PSM gereklidir?

SPM-30 tam yükte 35kW çekir. Yığındaki tüm SVM eksen modüllerinin DC otobüs taleplerini ekleyin.Toplu en yüksek talep minimum PSM derecesini belirler..

SPM-30 ve toplam 10kW'lık üç SVM modülü olan bir makine, en az 45kW zirveye sahip PSM gerektirir. Bu PSM-37 veya PSM-45 sınıfına (A06B-6087 serisi veya eşdeğer) girer.

PSM'nin düşük derecelendirilmesi, akım hareketi ile birleştirilen iğne ivmesi sırasında DC bağlantı voltaj düşüş alarmı (AL-04) üretir.

S5: H230 modülünün genişliği 150 mm. Bu amplifikatör dolabında nasıl kullanılır?

150 mm genişliğinde alfa güçlendirici montaj rafında 150 mm engellenmemiş ray alanı gerekir.

Bu genişlikte, modül genellikle bitişik SVM modülleri ile etkileşimi en aza indirmek için amplifier rayının bir ucunda konumlandırılır.

133A motor çıkış bağlantıları için kablo yönlendirmesi, daha hafif SVM motor kablolarına göre daha büyük çap kesimi iletkenleri gerektirir.ve terminal bloğu bağlantı noktaları spesifikasyona göre torklenmelidir. 133A'daki gevşek bağlantılar, terminal bozulmasını hızlandıran önemli bir direnç ısıtması üretir..
