FANUC A06B-6089-H101 Alpha SVU1-12: Tek Eksen Vakfı

Bir Eksen, bir Birim, tamam.

Bir makine üreticisi bir CNC eksenli tahrik kurulumunu belirlediğinde, iki felsefe rekabet eder.Birincisi, kabine alanı ve enerji geri kazanımı açısından verimli olan ortak bir DC otobüsünden yararlanan ortak modüllere çoklu eksenleri birleştirir, ancak sıkı bir şekilde birleştirilmiştir: bir güç kaynağı arızası, o otobüsün her bir eksenini yere bağlar. İkincisi, her bir eksenin kendi düzleyici, kendi AC beslemesi,Kendi hata sınırınıA06B-6089-H101 ikinci felsefe etrafında inşa edilmiştir.

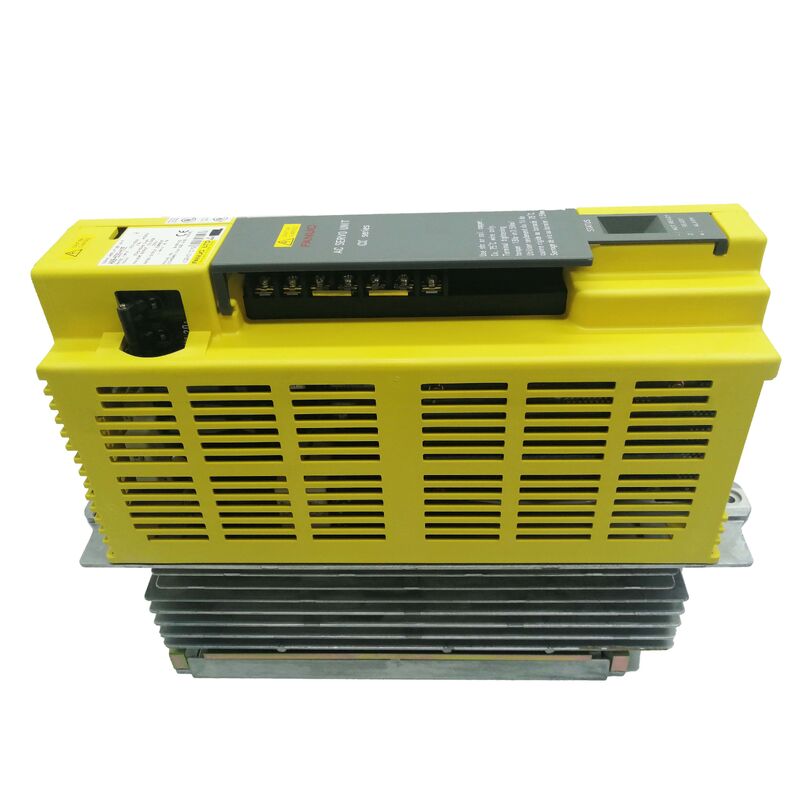

BelirlenmişSVU1-12FANUC alfa serisi içinde, bu tek eksel servo amplifikatör ünitesi, L ekseniyi nominal bir çıkışla çalıştırır.3.0A. "SVU" işareti size bir Servo amplifier Unit olduğunu söyler..dış bir güç kaynağı modülüne bağımlı olmayan"1" tek bir ekseni gösterir. "12" akım sınıfıdır: 3.0A sürekli, α1/3000 ila α2/3000 aralığındaki alfa motorlar için uygundur.

Bunun anlamı pratik olarak basit: 200-230V üç fazlı AC'yi birime getirin, motor güç kablosunu bağlayın, kodlayıcı geri bildirimi çalıştırın, PWM arayüzünü CNC'ye kablolayın,ve eksen çalışıyor.. Kurulacak başka bir şey yok, yapılandırılacak bir otobüs yok, önce doğrulanması gereken ortak bileşenler yok. Eğer bu birim arızalanırsa, sadece bu eksen durur. Makinenin geri kalanı çalışmaya devam eder.

Sande Electric, A06B-6089-H101'i yeni ve kullanılmış durumda taşıyor ve 0 ¢ 3 iş günü içinde dünya çapında gönderiyor.

SVU1-12'nin uygun olduğu yer: 6089 Tek Eksenli Aralık

6089 SVU1 alt ailesi içinde, FANUC iki mevcut sınıf sundu. H101 3.0A'da (12 sınıf) ve H102 5.9A'da (20 sınıf, SVU1-20 olarak adlandırılmıştır).Her iki birim de fiziksel olarak benzer ve aynı PWM Tip A arayüzünü paylaşırAralarındaki seçim tamamen bağlantılı motora bağlı.

H101'in 3.0A derecesi, alfa kataloğunun daha hafif ucundaki motorlarla specifically özellikle α1/3000 ve α2/3000 ile eşleşir. Bunlar daha düşük tork talepleri olan ekselerde kullanılan kompakt motorlardır:küçük makine, yardımcı döner eksenler, işleme merkezlerindeki araç dergileri veya mekanik yükün mütevazı olduğu ve hızlı geçişlerin kısa olduğu herhangi bir uygulama.H101'de fiziksel olarak daha büyük bir alfa motor çalıştırmaya çalışmak uygulanabilir bir yedek değil. Motor amplifikatörün çıkış aşamasının dayanabileceğinden daha fazla akım çekecektir., ve ısı koruması, önemli bir yük altında ekseni kapatacaktır.

H102 (SVU1-20) bir sonraki seviyeye kadar: α2 / 3000, α3 / 3000, α4 / 4000. makinenizdeki monte edilmiş motor bu sınıfta ise, H101 doğru parça değildir.Motor isim plakası verileri ve CNC'nin servo eksenli motor kodu (parametresi 2020), sipariş vermeden önce makinenin hangi SVU1 varyantına ihtiyaç duyduğunu doğrulamanın en hızlı iki yoludur.

Birimin Arkasındaki Mimarlık: Neden PWM Tip A Hala Önemlidir

A06B-6089-H101 birPWM Tip A arayüzüBu, FANUC'un fiber optik FSSB (Fanuc Seri Servo Otobüs) tanıtılandan önce kullanılan önceki CNC nesillerinin kullandığı paralel dijital arayüzdür.Seri 15 makinelerinde, 16, 18 veya 21 kumandaları i olmayan nesiller CNC içindeki servo kumanda paneli, kablo kümesi üzerinden doğrudan amplifikatör ünitesine giden PWM sinyalleri çıkarır.Alfa SVU ailesi tam olarak bu arayüz için tasarlanmıştır..

Tip A tanımı önemlidir, çünkü FANUC da Tip B arayüzüne sahip üniteler üretti ve ikisi de bazı durumlarda benzer form faktörleri paylaşmasına rağmen elektrik açısından birbirini değiştirebilir değildir.Tip A, Tip B'den farklı özel pin atamaları ve sinyal protokollerini kullanırBir makinenin A veya B tipi kullanıp kullanmadığını belirlerken, bir makineyi diğer makineyle değiştirmek, CNC ile sürücü arasındaki iletişimin bozulmasına neden olur.en hızlı doğrulama CNC'nin servo arayüz tablosunun isimlendirilmesine bakmaktır. .

6089 H1xx aralığı için, tüm üniteler Tip A'yı kullanır. SVU1 alt ailesi içinde Tip B varyantı yoktur.

Teknik özellikler

Tek Eksenli vs Çok Eksenli SVU: Pratik Bir Kurulum Düşüncesi

6089 ailesi ayrıca SVU2 (iki eksenli) ve SVU3 (üç eksenli) varyantlarını içerir.SVU2 ve SVU3 kabine ekonomisi açısından çekici görünüyorÖyleyse neden bir makine üreticisi veya bakım mühendisi bunun yerine birden fazla SVU1 ünitesini seçsin?

Bazı senaryolar tek eksenli yaklaşımı destekler.Fiziksel yakınlık: her bir aks sürücüsünün merkezi bir dolapta konsolide edilmek yerine, servo motorun yakınında küçük bir kabine monte edildiği bir işleme merkezi,Motor güç kablolarının daha kısa olması ve daha basit kablo yönlendirmesinin faydalarıSVU1'in, sürdüğü eksene yakın dar alanlara yerleştirilecek kadar küçük olması.hata yalıtımı: her bir eksende ayrı SVU1 üniteleri ile, arızalı bir sürücü sadece o ekseni devre dışı bırakır. Arızalı birim kaynağı alınır ve değiştirildiğinde, makine kısmen veya tek eksel modunda çalışmaya devam edebilir.Üç eksenli SVU3 ileBir bileşen arızası, üç ekseni de aynı anda yerleştirir.yedek lojistik: Aynı tipteki SVU1 üniteleri, bir tek yedek üniteyi, belirli bir çok eksenli kombinasyon için yedek bir yedek yerine, makinenin herhangi bir L eksenli sürücüsü için yedek birim haline getirerek, eksenler arasında değiştirilebilir.

Üretimde sürekli çalışan herhangi bir makine için, hata yalıtım argümanı tek eksli mimariyi haklı çıkarır.

7 Bölümlü LED Alarm Referansı: SVU1-12 Hata Kodları

A06B-6089-H101 cihazın ön panelinde görülebilen 7 segmentli LED'de arıza kodlarını gösterir.Bu ekranı doğrudan sürücünün üzerinde kontrol etmek en hızlı ilk teşhis adımıdırOrtak kodlar şunlardır:

• 1DC otobüsündeki aşırı voltaj (gelen AC voltajı ve regenereasyon koşullarını kontrol edin)
• 2DC otobüsündeki alt voltaj (birim terminallerinde üç fazlı giriş voltajını kontrol edin)
• 3Başlangıç şarjından sonra DC otobüsünün alt voltajı (katılım faz kaybı veya sigorta durumu)
• 8L eksenindeki aşırı akım (motor sargısı veya kablo yalıtım sorunu; üniteyi değiştirmeden önce kontrol edin)
• AÇıktı aşamasındaki IPM (Akıllı Güç Modülü) hatası (birim donanım hatası)
• 9Regeneratif boşaltma devresinin aşırı yüklenmesi (birim kapasitesini aşan yenilenme; yavaşlama çalışma döngüsünü kontrol et)

An "8" or overcurrent alarm on an SVU1-12 that occurs immediately on axis enable — rather than after some period of motion — almost always indicates a winding fault in the connected motor or a cable insulation breakdownMotor yalıtım direnci testi (motor sarmaşık hatları ve motor çerçevesinin arasındaki Megger testi,H101'in kendisini mahkûm etmeden önce doğru ilk adımdır..

Sipariş, Ödeme ve Nakliye

DHL ve FedEx ile dünya çapında gönderim0 ¢ 3 iş günüBirden fazla birim sipariş ettiğinizde kombinasyonlu nakliye mevcuttur.

Kabul edilen ödeme yöntemleri:

• Banka Nakli (T/T) ̇ herhangi bir sipariş değeri
• PayPal ¥ USD $ 500'e kadar siparişler
• Western Union ̇ herhangi bir sipariş değeri

İthalat vergisi ve vergisi, alıcının sorumluluğundadır.

Garanti ve iade politikası

Geri dönüşler, bir ünitenin hasarlı, eksik veya tanımlandığı gibi olmadığında veya ünitenin işlevsel olmadığı doğrulandığında kabul edilir.4 gün sonra. Geri gönderilen herhangi bir eşya üzerinde garanti etiketi sağlam olmalıdır. Geri gönderim maliyetleri alıcının sorumluluğundadır. Yanlış sipariş veya fikir değişikliği için iade kabul edilmez.

Sıkça Sorulan Sorular

S1: Makinemin H101 (SVU1-12, 3.0A) veya H102 (SVU1-20, 5.9A) ihtiyacı olup olmadığını nasıl doğrulayabilirim?

A: Son kontrol, makineye şu anda monte edilmiş olan motorun motor model plakasıdır. Eğer motor α1/3000 veya α2/3000 ise, H101 doğru eşleşmedir.Eğer motor daha yüksek gereksinimli bir uygulamada kullanılan α2/3000 ise, veya α3/3000, α4/4000 veya daha yüksek, H102 (SVU1-20, 5.9A) gereklidir.Bir ikincil kontrol CNC servo parametresi ekran servo parametrelerine yönlendirin ve etkilenen eksen için parametresi 2020 (motor kodu) okuyun. Bu kodu makinenin servo belgelerindeki motor kodu tablosuna karşı karşılaştırın; kod, doğrudan hangi akım sınıfı amplifikatörün gerekli olduğunu söyleyen motor modelini gösterecektir.Kurulu güçlendiricinin makine için doğru bir özellik olduğunu düşünmeyin. Önceki bakım hatalı bir yedekleme ayarlamış olabilir.

S2: Bu birim için "Yeni Fabrika Mühürü" durumu ne anlama gelir ve kullanılmış denetlenen birimden nasıl farklıdır?

A: Yeni fabrika mührü (NFS), ünitenin hiçbir zaman bir makineye monte edilmediği veya çalıştırılmadığı anlamına gelir.Birim orijinal FANUC garanti etiketini korurBu durum, 12 aylık depo garantimizi taşır.Daha önce üretim ekipmanlarına yerleştirilmiştir, kaldırıldı (ya makine yükseltmesi, makine emekliliği veya sorun giderme nedeniyle) ve yeniden satış için sunulmadan önce tüm elektrik parametreleri üzerinde test edildi.Kullanılmış birimler 3 aylık garantiye sahiptir.Yüksek çalışma süresi gereksinimleri olan sürekli üretimdeki makineler için, NFS stokları önceki çalışma geçmişi hakkında herhangi bir belirsizlik ortadan kaldırır ve önerilen seçimdir.

S3: CNC'm ile A06B-6089-H101 arasındaki PWM arayüz kablosu bozulmamış görünüyor, ancak CNC, güçlendikten hemen sonra bir servo iletişim alarmı gösteriyor.Sürücüyü bitirmeden önce kontrol edilmesi gereken şey hatadır?

A: herhangi bir ön hareket olmadan başlangıçta PWM arayüz alarmları daha sık bir sürücü donanım arızası bir bağlantı sorunu vardır. verify the interface cable connector is fully seated at both the CNC servo board and the SVU1 unit — partial seating of a multi-pin connector can disconnect one or more signal lines that the drive needs to confirm communicationİkincisi, iki ucundaki bağlantı evini bükülmüş veya geri itilmiş iğne için kontrol edin; dışarıdan oturmuş gibi görünen bir iğne, içerideki temasdan uzaklaşmış olabilir.Eğer makine kullanılmadan duruyorsa, Bağlantı bağlantılarında korozyon için kontrol edin PWM arayüzü, hatta hafif oksidasyonun bile iletişimi kesebileceği düşük sinyal seviyelerinde çalışır.Eğer korozyon görünürse, uygun bir kontakt temizleyicisiyle temizlenir.Sadece kablo ve konektörlerin tamamen sağlam olduğunu doğruladıktan sonra, sürücünün kendisi hata kaynağı olarak kabul edilmelidir.

S4: A06B-6089-H101 (SVU1-12) geçici bir önlem olarak alfa motor yerine beta serisi motorunu çalıştırabilir mi?

A: Risksiz değil ve genellikle geçici olarak bile önerilmez. 6089 SVU ailesi alfa serisi motorlar için belirtilmiştir ve CNC'deki motor kodu parametreleri buna göre yapılandırılmıştır.Beta serisi motorların farklı elektrik özellikleri vardır farklı sarma indüktansiAlfa SVU'da bir beta motoru çalıştırmak salınım, kaçak akım,veya servo arızaları motor parametrelerinin amplifikatörün kontrol aşamasının beklediği alfa profilinden ne kadar farklılık gösterdiğine bağlı olarakMotor hemen alarm vermeden fiziksel olarak çalışsa bile, sürücü tasarlanmış parametrelerinin dışında çalışıyor ve yanlış konum ve hız kontrolü üretebilir.Bir alfa motoru kullanılamaz olduğunda doğru yaklaşım uyumsuz bir türle köprü yerine doğru motoru beklemek.

S5: CNC'yi değiştirmeden değiştirilebilen A06B-6089-H101 için doğrudan modern bir FANUC yedeklemesi var mı?

A: Mevcut FANUC üretiminde doğrudan dökme değiştirme yoktur. 6089 SVU ailesi, eski CNC nesillerine bağlı bir PWM Tipi A arayüzü kullanır (15, 16, 18, 21 seri i dışı).Modern FANUC sürücüleri FSSB fiber optik arayüzünü kullanır ve i serisi CNC'leri gerektirirBir makine üzerinde H101 için modern bir sürücünün CNC olmayan bir sürücüyle değiştirilmesi, çoğu durumda CNC'nin servo arayüz kartının değiştirilmesini gerektirir, bu da CNC'nin kendisinin değiştirilmesi anlamına gelir.,Bu eski sistemlerde çalışan makinelerin devam etmesi için pratik çözüm, test edilmiş H101 ünitelerinin stoklarını elinde tutmaktır. 6089 serisinin üretim yaşı göz önüne alındığında,Yeni fabrika mühür stokları zamanla azalıyor.Yüksek kullanımlı makineler için iki veya üç ünitelik bir yedek sağlamak makul bir bakım stratejisidir.Tesisinizde bu türden birkaç makine çalıştırılırsa, çoklu birim fiyatlandırmasını tartışmak için bizimle iletişime geçin.
