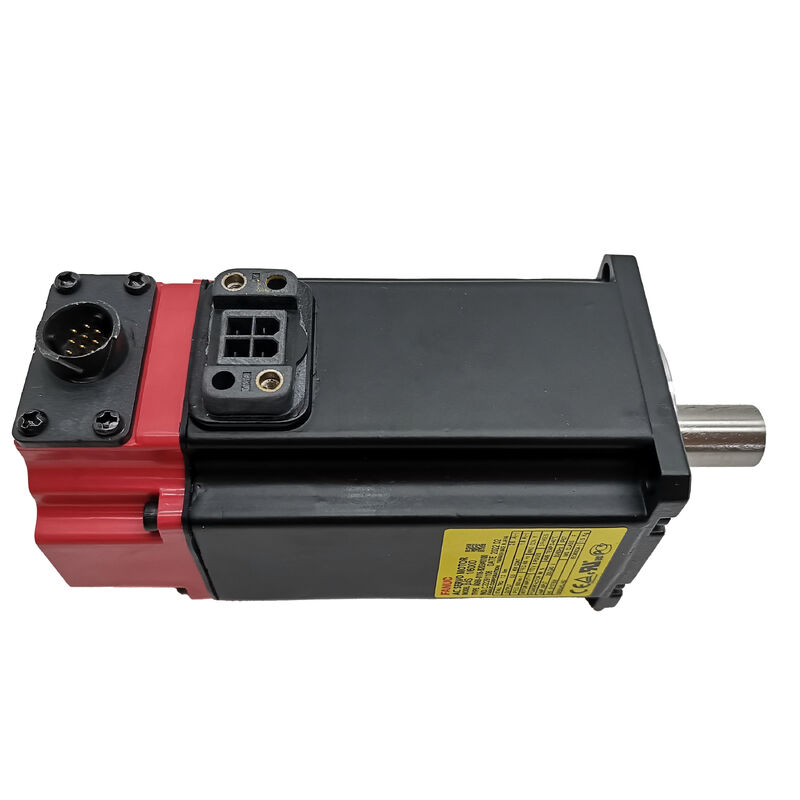

Fanuc A06B-0116-B203 AC Servo Motor
βiS 1/6000, 6.000 RPM, Kamaşlı Mil, B64iA Mutlak Kodlayıcı
Ürün Genel Bakışı
Parça Numarası: A06B-0116-B203
Ayrıca Şöyle Aranır: A06B0116B203, FANUC A06B-0116-B203, Fanuc Beta iS servo motor BIS1/6000
Motor Modeli: βiS 1/6000 (Beta iS 1/6000)
Sınıflandırma: Fanuc Beta iS Serisi AC Fırçasız Servo Motor -- 0,5 kW, 6.000 rpm, Kamaşlı Düz Mil, Fren Yok, B64iA Mutlak Kodlayıcı, IP65
Teknik Özellikler
| Parametre |
Değer |
| Parça Numarası |
A06B-0116-B203 |
| Motor Modeli |
βiS 1/6000 |
| Nominal Çıkış |
0,5 kW |
| Maksimum Hız |
6.000 rpm |
| Motor Giriş Voltajı |
172V (3 fazlı) |
| Akım |
1,8 A (nominal) / 2,6 A (tepe) |
| Fazlar |
3 fazlı |
| Kodlayıcı |
B64iA (mutlak, 64.000 ppr) |
| Mil Tipi |
Kamaşlı Düz (ST, KEY) |
| Elektromanyetik Fren |
Yok |
| Koruma Sınıfı |
IP65 |
| İzolasyon Sınıfı |
F Sınıfı |
| Çalışma Sıcaklığı |
0°C ila +40°C |
| Uyumlu Amplifikatörler |
Fanuc βi serisi servo amplifikatörleri (βiSV) |
| Uyumlu Kontroller |
Fanuc Serisi 0i, 16i, 18i, 21i, 30i, 31i, 32i |
| Menşei |
Japonya |
Performans Avantajları
Yarım Kilovat İçin Altı Bin Devir
6.000 rpm tavanı hafif yüklerle hızlı eksen konumlandırmayı sağlar. Doğrudan kaplinli 5 mm hatveli bir bilyalı vidada, bu, daha büyük alfa serisi motorların hızlı hareket kabiliyetine eşdeğer 30 m/dak doğrusal hareket sağlar ve nominal koşullarda yalnızca 1,8 amper çeker.
0,5 kW nominal çıkış ikincil konumlandırma eksenleri, ATC mekanizmaları, kompakt torna beslemeleri ve alüminyum ve demir dışı malzemeleri kesen küçük işleme merkezi eksenleri için doğru şekilde boyutlandırılmıştır. Bu motor, karşılaştırılabilir Fanuc αiF 1/5000 motorlarının 5.000 rpm tavanını aşarak, eksen hareket süresinin döngü performansını sınırladığı uygulamalar için geliştirilmiş üretkenlik sağlar.
Pozitif Tork İletimi İçin Kamaşlı Mil
Kamaşlı düz mil, tork iletimi için pozitif mekanik kavrama sağlar ve yüksek geri dönüş uygulamalarında mikro kaymayı önler. Bu, vardiya başına binlerce yön değişikliği boyunca tutarlı konumlandırma doğruluğu sağlar. Bu motoru değiştirirken, kaplin göbeğinin eşleşen kamaşlı bir deliğe sahip olduğunu doğrulayın.
Anında Başlangıç İçin B64iA Mutlak Kodlayıcı
B64iA mutlak kodlayıcı devir başına 64.000 darbe sağlar ve güç kapalı olaylar boyunca çok turlu konum tutma özelliğine sahiptir. Bu, güç açıldıktan sonra referans alma döngülerini ortadan kaldırarak anında otomatik çalışmaya olanak tanır. 5 mm hatveli bir bilyalı vidada devir başına 64.000 sayım ile konum döngüsü yaklaşık 78 nanometre/sayım ile kapanır - bu, matkap-tap konumlandırması, gang tipi kızak konumlandırması ve kompakt VMC besleme ekseni kontrolü için yeterli çözünürlüktür.
Yatay Eksenler İçin Fren Yok Konfigürasyonu
Fren yok konfigürasyonu, βiSV amplifikatörünün servo kilidi tarafından dinlenme konumunun korunduğu yatay eksenler için uygundur. Bu, motoru frenli varyantlardan daha kompakt ve daha hafif tutarken fren devresi karmaşıklığını ortadan kaldırır. Dikey eksen uygulamaları için, frenli varyantı A06B-0116-B576 belirtin.
CNC Ortamları İçin IP65 Sızdırmazlık
Standart IP65 koruması toz direncini ve yönlendirilmiş su jetlerine karşı koruma sağlar. Doğrudan soğutucu maruziyeti olan uygulamalar için, A06B-0116-B203#0100 varyantı, aynı performans özellikleriyle IP67 sızdırmazlığına yükseltilir.
Seri Karşılaştırması
βiS serisi, αiF serisine kıyasla maliyet açısından optimize edilmiş performans sunar. αiF 1/5000 daha yüksek çözünürlüklü bir A1000 kodlayıcıya (1.000.000 ppr) sahipken, βiS 1/6000 αiF'nin 5.000 rpm tavanına karşılık 6.000 rpm'ye ulaşır. İki aile, farklı kodlayıcı protokolleri, amplifikatör aileleri ve parametre setleri nedeniyle değiştirilemez.
Uyumluluk Bilgileri
Fanuc βi serisi servo amplifikatörleri (βiSV) ile çalışır - özellikle bu 0,5 kW güç sınıfı için βiSV 4. Uyumlu CNC platformları arasında Fanuc Serisi 0i-D, 0i-F, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B ve 32i bulunur. αiSV amplifikatörleriyle uyumlu değildir.
Tipik Uygulamalar
- Kompakt CNC işleme merkezi ve matkap-tap besleme eksenleri - Küçük format VMC'ler ve matkap-tap merkezlerindeki X, Y ve Z sürücüleri
- Gang tipi CNC torna eksenleri - Gang tipi tornalama makinelerindeki X ve Z kızak sürücüleri
- CNC taşlama makinesi besleme eksenleri - Küçük CNC taşlama makinelerindeki besleme ve hareket sürücüleri
- ATC mekanizması ve takım magazin sürücüleri - Takım magazin indeksleme ve ATC kolu konum sürücüleri
Sıkça Sorulan Sorular
Standart B203 ile #0100 sızdırmazlık varyantı arasındaki fark nedir?
Temel B203, toza ve yönlendirilmiş su jetlerine karşı IP65 koruması sağlar. #0100, IP67'ye yükseltilir, geçici soğutucu daldırmasına ve doğrudan sel maruziyetine karşı direnç ekler. Tüm performans özellikleri aynı kalır.
Motorun mutlak kodlayıcısı var - neden eksen güç açıldığında hala referans alıyor?
βiSV amplifikatöründeki yedek pili kontrol edin - bitmiş bir pil çok turlu sayacı sıfırlar. Ayrıca CNC eksen parametresi 1815#4 (APC biti) mutlak modda ayarlanmış mı doğrulayın.
Bu motor αiSV amplifikatörü yerine βiSV tarafından sürülebilir mi?
Hayır. αiSV, farklı parametre setleri ve akım değerlerine sahip Alpha i motorları için tasarlanmıştır. Doğru eşleştirilmiş sürücü βiSV 4'tür.
En yaygın arıza modları nelerdir ve motor tamir edilebilir mi?
Soğutucu buharı kontaminasyonundan kaynaklanan B64iA kodlayıcı arızası ve rulman aşınması en yaygın olanlardır. Her ikisi de nitelikli servo motor tesisleri tarafından kodlayıcı veya rulman değişimi yoluyla tamir edilebilir.
Kamaşlı mil B203, düz mil B078'in yerine doğrudan takılabilir mi?
Hayır. Mil tipi kaplin arayüzünü belirler. Kamaşlı bir mil, eşleşen bir kamaşlı deliğe sahip bir göbek gerektirir. Değiştirme siparişi vermeden önce orijinal motorun mil yapılandırmasını doğrulayın.
