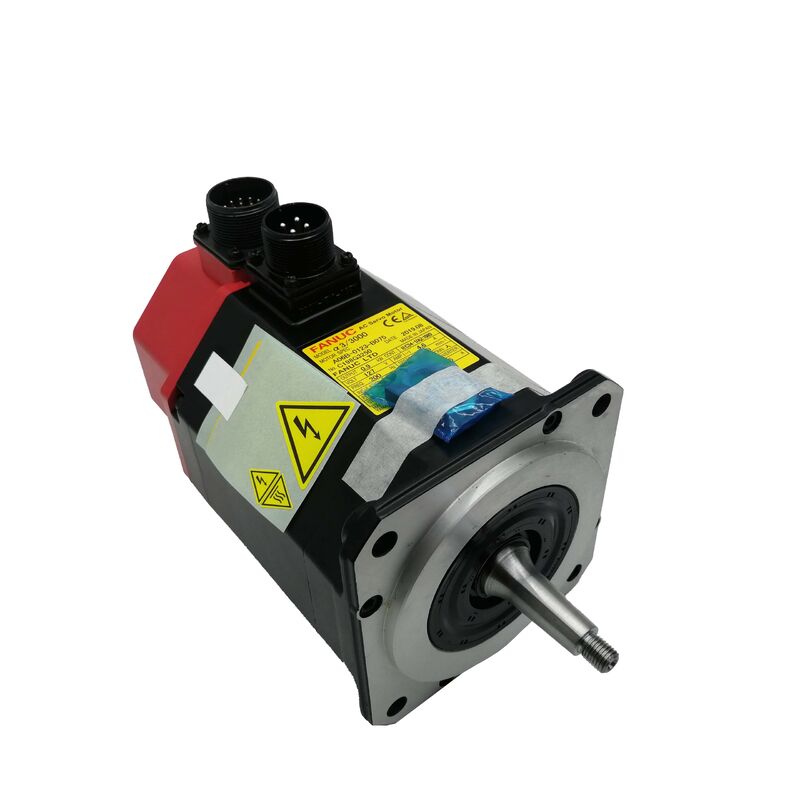

Fanuc A06B-0123-B075 AC Servo Motor
Alpha 3/3000, Konik Mil, A64 Kodlayıcı, Fren Yok
Ürün Genel Bakış
Parça Numarası: A06B-0123-B075
Ayrıca Şöyle Aranır: A06B0123B075, FANUC A06B-0123-B075, Fanuc Alpha 3/3000
Motor Modeli: α 3/3000
Seri: Fanuc Orijinal Alpha Serisi
Sınıflandırma: Fanuc Alpha Serisi AC Fırçasız Servo Motor -- 3 Nm Durma Torku, 0.9 kW, 3.000 rpm, Konik Mil, Fren Yok, A64 Artımlı Kodlayıcı, IP65
Teknik Özellikler
| Parametre |
Değer |
| Parça Numarası |
A06B-0123-B075 |
| Motor Modeli |
α 3/3000 |
| Nominal Çıkış |
0.9 kW |
| Durma Torku |
3 Nm |
| Durma Akımı |
4.6 A |
| Nominal Hız |
3.000 rpm |
| Motor Giriş Voltajı |
127V (3 fazlı) |
| Kodlayıcı |
Alpha A64 (artımlı, 64.000 ppr) |
| Mil Tipi |
Kamalı Konik |
| Elektromanyetik Fren |
Yok |
| Koruma Sınıfı |
IP65 |
| Uyumlu Amplifikatörler |
Fanuc orijinal alpha serisi SVU amplifikatörleri |
| Uyumlu Kontroller |
Fanuc Serisi 0, 15, 16, 18 (orijinal alpha nesli) |
| Menşei |
Japonya |
Alpha 3/3000 Alpha Ailesinde
Fanuc orijinal alpha serisi, 1990'lar ve 2000'ler boyunca CNC takım tezgahlarını güçlendirdi ve bugün hala birçok makine üretimde. A06B-0123-B075, bu motorlar arızalandığında birebir değişim çözümü sunar.
3 Nm durma torku ve 0.9 kW çıkış ile α 3/3000, orijinal alpha serisinin kompakt katmanında yer alır, bu da onu küçük ve orta ölçekli CNC takım tezgahlarındaki daha hafif besleme eksenleri için ideal kılar. Uygulamalar arasında kompakt tornalardaki X ve Z sürücüleri, işleme merkezlerindeki yardımcı eksenler ve ikincil konumlandırma mekanizmaları bulunur.
3.000 rpm nominal hız, 5 mm hatveli bir bilyalı vidaya birleştiğinde 15 m/dakika hızlı geçiş performansı sunar. 127V motor giriş voltajı ve 4.6A durma akımı, orijinal alpha SVU amplifikatörleriyle uyumluluğu onaylar.
Konik Mil Tasarımı
Hassas taşlanmış kamalı konik mil, tekrarlanabilir konumlandırma sağlayan kendi kendini merkezleyen bir kuplaj sağlar. Konik geometri, kurulum sırasında göbeği otomatik olarak eş merkezli olarak kaydederken, kam pozitif tork iletimi sağlar.
Kurulum Notu:Sökme sırasında daima göbek yüzeyine uygulanan uygun bir dişli çektirmesi kullanın. Göbek gövdesine asla kama veya darbe kullanmayın. Yeni motora yeniden takmadan önce konik ve delik yüzeylerini inceleyin.
A64 Artımlı Kodlayıcı Uyumluluğu
Alpha A64 kodlayıcısı, paralel artımlı kodlayıcı arayüzü aracılığıyla devir başına 64.000 sayım sağlar. Temel operasyonel hususlar:
- Her güç açılışında yuvalama gerekli: A64, güç kapalıyken konumu korumaz
- Nesle özel uyumluluk: Seri kodlayıcı protokolü gerektiren αi serisi amplifikatörlerle uyumsuzdur
- Orijinal Fanuc alpha SVU amplifikatörü gerektirir doğru çalışma için
5 mm hatveli bir bilyalı vidada 64.000 ppr'de, konum döngüsü çözünürlüğü sayım başına yaklaşık 78 nm'dir.
Frensiz Konfigürasyon
B075 tanımı, elektromanyetik fren olmadığını doğrular. Dinlenme halindeki eksen konumu, alpha SVU amplifikatörünün servo kilidi tarafından korunur, bu da yerçekimi yük bileşenleri olmayan yatay eksenler için yeterlidir.
Önemli: Mekanik tutma gerektiren dikey eksenler veya eğimli beslemeler için, frenli varyantı A06B-0123-B175 kullanın. B075, yerçekimi yüklü eksenlerde güvenli bir ikame değildir.
A06B-0123 Serisi Konfigürasyon Referansı
| Parça Numarası |
Mil |
Fren |
Kodlayıcı |
| A06B-0123-B075 |
Konik |
Yok |
A64 artımlı |
| A06B-0123-B175 |
Konik |
Evet (frenli) |
A64 artımlı |
| A06B-0123-B075#7076 |
Konik |
Yok |
A64 (IP67) |
Tüm varyantlar α 3/3000 motor gövdesi özelliklerini paylaşır. Değiştirme konfigürasyonunu orijinaliyle tam olarak eşleştirin.
Amplifikatör ve CNC Uyumluluğu
Fanuc orijinal alpha SVU amplifikatörü gerektirir. Uyumlu CNC platformları arasında orijinal alpha neslindeki Fanuc Serisi 0, 15, 16 ve 18 bulunur. αi serisi amplifikatörler veya β serisi sürücülerle uyumlu değildir.
Kurulumdan sonra, eksen parametrelerinin (α 3/3000 spesifikasyonu için motor tipi kodu, akım sınırı, maksimum hız) doğru ayarlandığını doğrulayın.
Tipik Uygulamalar
- CNC torna X ve Z besleme eksenleri - Kompakt CNC tornalama merkezlerindeki ana taşıyıcı ve çapraz kızak sürücüleri
- Küçük işleme merkezi besleme eksenleri - Kompakt dikey işleme merkezlerindeki X, Y ve Z sürücüleri
- İkincil ve yardımcı eksenler - Çok eksenli makinelerdeki ve döner tablalı ek konumlandırma sürücüleri
Sıkça Sorulan Sorular
Bu motor Fanuc αiSV amplifikatörleriyle uyumlu mu?
Hayır. A64, orijinal alpha platformunun paralel kodlayıcı arayüzünü kullanır, bu da seri kodlayıcı protokolü gerektiren αiSV amplifikatörleriyle elektriksel olarak uyumsuzdur. Bu motor, orijinal bir Fanuc alpha SVU amplifikatörü ile eşleştirilmelidir.
Eksen neden CNC her açıldığında yuvalama yapıyor?
A64, güç kapalıyken konum tutma özelliği olmayan artımlı bir kodlayıcıdır. Makine koordinatını belirlemek için her güç açılışında bir referans dönüşü traversi gereklidir, bu da tüm orijinal alpha serisi ekipmanları için normal bir davranıştır.
B075 (frensiz) B175'in (frenli) yerine geçebilir mi?
Yalnızca yerçekimi yük bileşeni olmayan onaylanmış yatay eksenlerde. B175 freni, dikey ve eğimli eksenler için bir güvenlik mekanizmasıdır. Servo kilidi, amplifikatör enerjisi kesildiğinde bir ekseni yerçekimi altında tutamaz.
Motor değiştirilirken konik mil göbeği nasıl doğru şekilde sökülür?
Mil ucuna dayanan bir dişli çektirmesi kullanarak göbek yüzeyine uygulayın. Göbek gövdesine asla kama, keski veya darbe kullanmayın. Sökme işleminden sonra, yeniden takmadan önce hem konik hem de göbek delik yüzeylerini inceleyin.
A06B-0123-B075 tamir edilebilir mi, yoksa sadece değişim mi?
Tamamen tamir edilebilir. Nitelikli tamir tesisleri, rulman değişimi, A64 kodlayıcı değişimi, stator sargısı tamiri ve conta değişimi dahil olmak üzere tüm yaygın arıza modlarını ele alır. Birden fazla makineyi yöneten tesisler için test edilmiş bir değişim ünitesini bulundurmak, arıza süresini en aza indirir.
