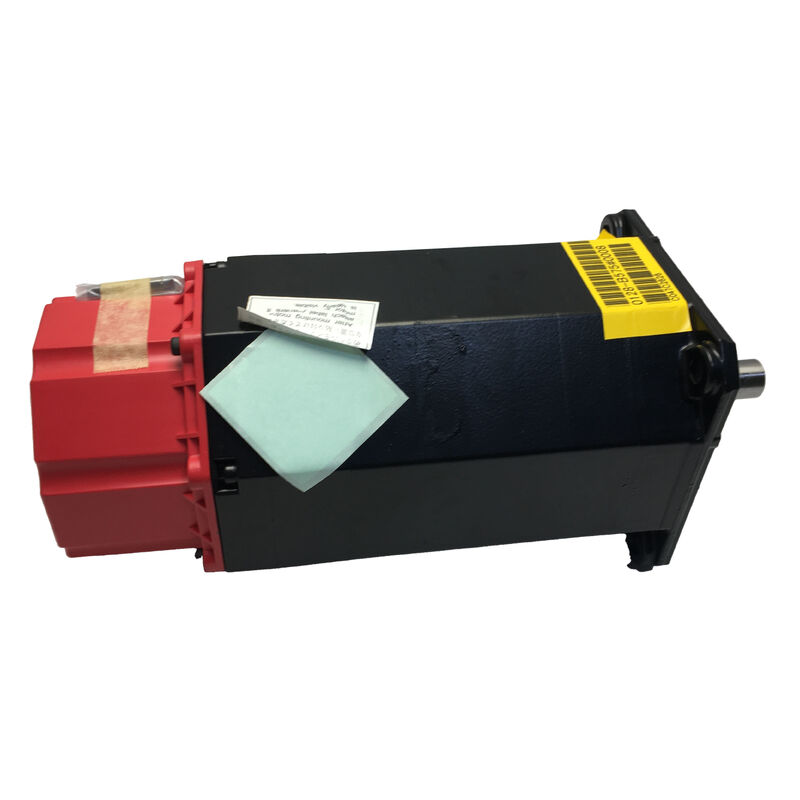

Fanuc A06B-0143-B177 | ALPHA Serisi AC12/3000 Frenli ve I64 Kodlayıcılı Servo Motor
Parça Numarası: A06B-0143-B177
Seri: ALPHA AC Servo Motor
Model: AC12 / 3000
Durum: Yeni / Yenilenmiş / Değişim Mevcut
Genel Bakış
Fanuc A06B-0143-B177 , 3.000 RPM maksimum hıza sahip bir ALPHA serisi AC servo motordur — AC12 motor ailesi içindeki daha yüksek hızlı kardeş modeldir. Tutma freni, yüksek çözünürlüklü geri besleme ve güvenilir sürekli tork kombinasyonunun gerekli olduğu CNC eksen tahrik uygulamaları için özel olarak üretilmiştir. Motor, entegre bir elektromanyetik fren ve bir I64 serisi kodlayıcıya sahiptir, bu da onu dikey eksenler, döner tablalar ve dinlenme veya acil durdurma olayları sırasında güvenli yük tutma gerektiren herhangi bir uygulama için ideal hale getirir.
Bu motor, Fanuc servo sürücü sistemlerine sahip dikey işleme merkezleri, tornalama merkezleri ve çok eksenli platformlar dahil olmak üzere küçük ve orta ölçekli CNC takım tezgahlarında yaygın olarak kullanılmıştır. AC12 tanımı, motorun 12 Nm tork sınıfını belirtir ve 3.000 RPM kapasitesi, 2.000 RPM AC12 varyantlarına kıyasla daha hızlı travers oranları sağlar.
Anahtar Özellikler
| Motor Serisi |
ALPHA AC Servo |
| Model Tanımı |
AC12 / 3000 |
| Maksimum Hız |
3.000 RPM |
| Tork Sınıfı |
12 Nm |
| Mil Yapılandırması |
Düz Mil |
| Fren |
Entegre Elektromanyetik Fren |
| Geri Besleme Cihazı |
I64 Kodlayıcı |
| Uygulama |
CNC Eksen Tahriki |
| Giriş Koruması |
ALPHA Serisi Standardı |
Tasarım ve Yapı
Düz mil tasarımı, Fanuc uyumlu takım tezgahı platformlarında kullanılan standart kuplaj göbekleri, körüklü kuplajlar ve bilyalı vidalı tahrik düzenekleri ile temiz mekanik entegrasyon sağlar. Mil boyutları, mevcut makinelerde doğrudan değiştirilmesini kolaylaştıran AC12 çerçevesi için ALPHA serisi standartlarını takip eder.
Entegre elektromanyetik fren, yay tarafından uygulanan, elektrikle serbest bırakılan bir tasarıma sahiptir — güç kesildiğinde otomatik olarak devreye girer ve fren devresi enerjilendiğinde serbest bırakılır. Bu arıza emniyetli mekanizma, güç kaybı veya acil durdurmalar sırasında eksen düşmesini önler, hem iş parçasını hem de makine yapısını korur.
3.000 RPM'ye kadar çalışan bu motor, 2.000 RPM AC12 varyantlarından daha hızlı travers kabiliyeti sunar, bu da daha uzun eksen hareketlerine sahip makinelerde kesme dışı süreyi azaltır. Tork özellikleri, bu güç sınıfındaki bilyalı vidalı CNC eksenlerindeki tipik atalet yükleri için optimize edilmiştir.
I64 Kodlayıcı ve Geri Besleme
Motor muhafazasına entegre edilmiş I64 yüksek çözünürlüklü artımlı kodlayıcı, kapalı döngü eksen kontrolü için konum ve hız geri besleme sinyalleri sağlar. Darbe çözünürlüğü, hassas konturlama, profil oluşturma, dairesel enterpolasyon ve sıkı toleranslı konumlandırma işleri için gereken ince enterpolasyonu destekler.
Bir A06B-0143-B177 değiştirilirken, değiştirilen ünitenin aynı I64 kodlayıcı spesifikasyonuna sahip olduğundan emin olun. Farklı bir kodlayıcı türüne sahip bir motorun değiştirilmesi, servo amplifikatör parametre değişiklikleri gerektirebilir ve eksen doğruluğunu etkileyebilir veya kodlayıcı eşleşmeme alarmlarını tetikleyebilir.
Sürücü ve Kontrol Uyumluluğu
Fanuc ALPHA serisi servo amplifikatörleri (SVM ve SVU modülleri) ve Seri 0, 0i, 16, 18, 21 ve ilgili nesiller dahil olmak üzere Fanuc CNC kontrol platformları ile uyumludur. Fren devresi özel bir 24 VDC güç kaynağı gerektirir ve eksen hareketinden önce fren serbest bırakılmasını sağlamak için servo hazır sinyali ile uygun şekilde birbirine bağlanmalıdır.
Yeniden donatma veya yeniden oluşturma uygulamaları için, güç verilmeden önce servo sürücünün motor parametre grubunun (motor tipi kodu, kodlayıcı tipi ve maksimum hız) A06B-0143-B177 spesifikasyonuyla eşleştiğini doğrulayın. Yanlış parametre seçimi kararsızlığa, hız döngüsü salınımına veya sürücü alarmlarına neden olabilir.
Kaynak ve Durum Notları
A06B-0143-B177, MRO ve yedek servo motor pazarlarında aktif olarak işlem görmeye devam etmektedir. Kullanılmış veya yenilenmiş üniteleri değerlendirirken:
- Fren serbest bırakma voltajını kontrol edin ve temiz, tam ayrılmayı onaylayın
- Korozyon veya hasarlı pimler için kodlayıcı konektörünü inceleyin
- Mil salınımını ve yatak durumunu doğrulayın
- Fren torku, sargı yalıtım direnci ve kodlayıcı çıkış bütünlüğü için test edin
Sıkça Sorulan Sorular
Bu motorda neden bir fren var ve nasıl çalışıyor?
A06B-0143-B177, yay tarafından uygulanan, elektrikle serbest bırakılan elektromanyetik bir fren kullanır. Enerjisi kesildiğinde (güç kesintisi, E-durdurma veya servo alarmı), yay eksen konumunu tutmak için freni otomatik olarak devreye sokar. Eksen komutundan önce fren bobinine 24 VDC uygulandığında serbest bırakılır. Bu arıza emniyetli tasarım, dikey eksenler ve mekanik tutma gerektiren yükler için standarttır.
Bu motorla hangi CNC sistemleri ve sürücüleri uyumludur?
Fanuc ALPHA serisi servo amplifikatörleri (SVM/SVU) ve Seri 0, 0i, 16, 18 ve 21 dahil olmak üzere Fanuc CNC kontrolleri ile uyumludur. Servo sürücü, AC12/3000 için I64 kodlayıcılı doğru motor tipi kodu ile parametrelendirilmelidir. Yanlış yapılandırma yaygın olarak eksen kararsızlığına veya sürücü arızalarına neden olur.
I64 kodlayıcı nedir ve ayrı olarak değiştirilebilir mi?
I64, kapalı döngü servo kontrolü için konum ve hız geri beslemesi sağlayan, motor arkasına monte edilmiş yüksek çözünürlüklü bir artımlı kodlayıcıdır. Teknik olarak yetkili servis tesisleri tarafından değiştirilebilir olsa da, kodlayıcı arızası genellikle daha geniş bir hasarı gösterir ve yeniden takılmadan önce tam motor değerlendirmesini gerektirir.
AC12/3000 ve AC12/2000 varyantları arasındaki fark nedir?
Her ikisi de 12 Nm tork sınıfını paylaşır ancak maksimum hızda farklılık gösterir — 3.000 RPM'ye karşılık 2.000 RPM. AC12/3000, daha uzun eksen hareketleri veya daha yüksek hızlı besleme gereksinimleri için daha hızlı travers oranları sağlar. Elektriksel derecelendirmeler ve sürücü parametreleri farklıdır, bu da servo amplifikatör yeniden yapılandırması olmadan doğrudan değişimini engeller.
Kurulumdan önce kullanılmış bir A06B-0143-B177'yi nasıl test etmeliyim?
Tüm fazlar arasında dengeli üç fazlı sargı direncini doğrulayın. Toprağa karşı sargı yalıtım direncini kontrol edin (1 MΩ'un üzerinde olmalıdır). Fren devresine 24 VDC uygulayın ve serbest mil dönüşünü onaylayın, ardından frenin kayma olmadan kilitlendiğini doğrulamak için enerjisini kesin. Manuel dönüş sırasında yatak pürüzlülüğü veya gürültüsü olup olmadığını kontrol edin. Servo test ekipmanı kullanarak I64 kodlayıcıdan temiz kare dalga sinyallerini onaylayın.
