Fanuc A06B-0145-B077 | ALPHA Serisi AC22/1500 Servo Motor

Parça Numarası: A06B-0145-B077

Seri: ALPHA AC Servo Motor

Model: AC22 / 1500

Durum: Yeni / Yenilenmiş / Değişim Mevcut

Genel Bakış

Fanuc A06B-0145-B077 , ALPHA serisi AC servo motor ailesine aittir — özellikle AC22/1500 modeli, küçük ve orta ölçekli CNC takım tezgahı pazarında derinlemesine yerleşmiş bir neslin daha yüksek torklu ünitelerinden biridir.

AC12 motorları daha hafif eksen yüklerini karşılarken, AC22 22 Nm sürekli tork değeri ve 3.8 kW çıkış gücü ile daha büyük bilyalı vidalı eksenler, daha ağır tabla tahrikleri ve kompakt bir servonun sağlayabileceğinden daha fazla sürekli kuvvet gerektiren uygulamalar alanına girer.

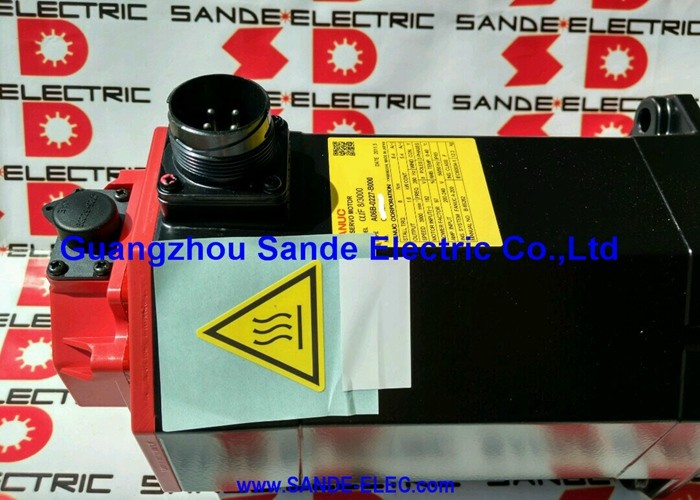

Kırmızı uç kapak, bu ALPHA neslinin görsel imzasıdır ve AC22/1500, orta menzilli dikey işleme merkezlerinin, yatay delme tezgahlarının ve Fanuc tahrik sistemlerinin üreticinin standardı olduğu tornalama merkezlerinin X, Y ve Z eksenlerinde yaygın olarak görülüyordu. Maksimum 1.500 RPM ile bu, düşük hızlı, yüksek torklu bir motordur — hafif yüklerle hızlı dönmek yerine orta hızlarda zorlanmak üzere tasarlanmıştır.

Fabrika çıkışlı IP67 sızdırmazlık, düz çıkış mili ve entegre fren olmaması bu özel varyantı tanımlar. Soğutucu sıvısı maruziyetinin rutin olduğu ve eksen tahrik gereksinimlerinin sürekli olduğu ortamlar için üretilmiş, basit ve sağlam bir ünitedir.

Anahtar Özellikler

AC22 ALPHA Aralığında Nerede Yer Alıyor

AC12'den AC22 çerçevesine geçiş anlamlıdır — tork neredeyse iki katına çıkar, akım çekişi önemli ölçüde artar ve motor buna uyacak şekilde fiziksel olarak büyür.

Ağır bir sele veya büyük bir iş tablasına sahip bir makinede, AC22/1500, servo sürücü avlanmadan veya eksen geçiş sırasında konum bütünlüğünü kaybetmeden tam kesme yükü altında doğru ilerleme hızlarını korumak için gereken sürekli torku sağlar.

1.500 RPM tavanı, bu motorun nasıl uygulandığını şekillendirir. Takım tezgahı eksenlerindeki tipik bilyalı vida hat değerleriyle, 1.500 RPM, tasarlandığı makineler için uygun bir hızlı hareket oranı anlamına gelir — yüksek hızlı bir kontur motoru değil, yük altında sertliğin maksimum hızdan daha önemli olduğu eksenler için sağlam, tork yoğun bir iş atıdır.

Nominal hızda 100 Hz elektriksel frekans, bu tasarım önceliğini yansıtır.

19 A nominal akımda çalışan AC22/1500, uygun boyutta servo amplifikatör akım kapasitesi gerektirir.

Bu, bu boyuttaki ALPHA ailesindeki daha fazla akım çeken motorlardan biridir ve herhangi bir değişim veya yenileme çalışması sırasında sürücü modülü derecesini doğrulamaya değer.

IP67 Sızdırmazlık — Fabrika Standardı

Bu varyanttaki IP67 derecesi, satış sonrası bir modifikasyon değildir — fabrikada motora entegre edilmiştir. Mil contaları, kablo giriş noktaları ve motor gövdesi, geçici daldırmaya dayanacak şekilde derecelendirilmiştir, bu da bir takım tezgahı bağlamında motorun soğutucu sıvısı sıçramasına, sis doygunluğuna ve yoğun üretim makinelerindeki eksen tahrik alanları etrafında meydana gelen kaçınılmaz sıvı birikimine dayanabileceği anlamına gelir.

Yüksek basınçlı soğutucu sıvı sistemleri veya eksen tahrikleri etrafında sıvı göçünün sürekli bir endişe kaynağı olduğu mil içi soğutucu sıvı kurulumları çalıştıran atölyeler için IP67 derecesi, daha düşük giriş koruma derecelerine sahip motorlara kıyasla arızalar arasındaki ortalama süreyi doğrudan uzatır.

Soğutucu sıvısı girişinden kaynaklanan yatak kirlenmesi ve sargı bozulması, erken servo motor arızalarının önde gelen nedenleri arasındadır — sızdırmaz gövde her ikisini de ele alır.

Mil, Fren ve Kurulum Notları

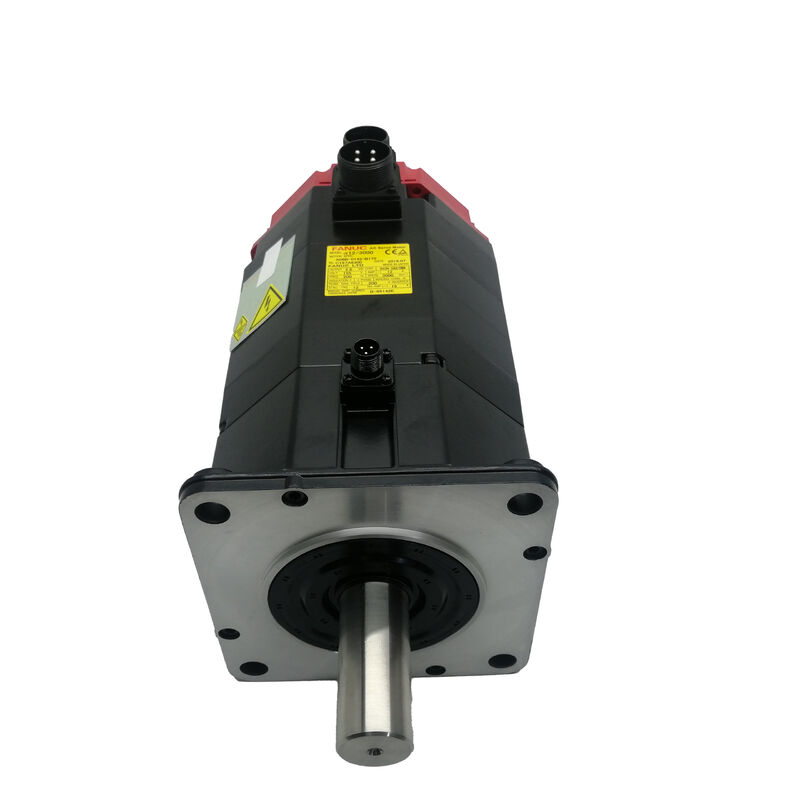

Frensiz düz mil, mekanik ve elektriksel kurulumu temiz tutar. Kablolama ve kilitleme için bir fren devresi olmadan, devreye alma daha basittir ve yönetilecek ek 24 VDC fren besleme gereksinimleri yoktur.

Yatay eksenler veya servo sürücünün aktif tork tutma yoluyla konumu koruduğu uygulamalar için bu tamamen uygundur. Önemli yerçekimi yüküne sahip dikey eksenlerde, bunun yerine bir fren varyantı düşünülmelidir — bu motor o varyant değildir.

Bilyalı vidalara, triger kayışlı tahrik sistemlerine veya servo kuplajlara kuplaj, ALPHA AC22 çerçeve boyutu için standart uygulamayı takip eder.

Düz mil boyutları, bu çerçeve sınıfı için ALPHA serisi boyunca tutarlıdır, bu da mevcut makinelerin servis edilmesi sırasında kuplajların ve tahrik bileşenlerinin tedarikini basitleştirir.

Tahrik ve Kontrol Uyumluluğu

A06B-0145-B077, Fanuc ALPHA serisi servo amplifikatörlerle uyumludur ve bu motor nesli sırasında geçerli olan Fanuc CNC platformları yelpazesiyle eşleşir — Seri 0, 0i, 16, 18, 21 ve ilgili kontroller dahil.

Servo amplifikatör boyutlandırması, 19 A nominal akımı hesaba katmalıdır; yetersiz boyutlandırılmış bir sürücü modülü, normal eksen yük koşulları altında sürekli aşırı akım hatalarına neden olacaktır.

Tüm ALPHA serisi motorlarda olduğu gibi, servo sürücü parametreleri belirli motor tipine uyacak şekilde ayarlanmalıdır.

Motor tipi kodu, maksimum hız ve enkoder özellikleri, takılı motorla eşleşmelidir — özellikle önceki bir onarımda orijinal olmayan bir yedek kullanılmış olabilecek AC12 ve AC22 çerçeve boyutları arasında geçiş yaparken bu önemlidir.

Tedarik ve Durum Değerlendirmesi

AC22/1500 ALPHA motoru, yenilenmiş ve fazla stok servo pazarında hala mevcuttur. Kullanılmış bir A06B-0145-B077'yi incelerken, IP67 mil contasının sertleşmesi, çatlaması veya soğutucu sıvısı geçişi belirtileri olup olmadığını kontrol edin — bozulmuş bir mil contası, bir motorun conta servis ömrünün ötesinde ıslak bir ortamda çalıştığının ilk göstergesidir.

Denge için üç fazlı sargı direncini ölçün ve toprağa karşı yalıtım direncini kontrol edin. Yatak durumunu değerlendirmek için mili elle çevirin.

Sargı renginde bozulma, yanık kokusu veya gövde içinde soğutucu sıvısı kirlenmesi belirtileri olan herhangi bir motor, yeniden takılmadan önce yetkili bir servo onarım atölyesi tarafından değerlendirilmelidir.

SSS

S1: Fanuc A06B-0145-B077 ile hangi servo amplifikatör uyumludur?

Bu motor, en az 19 A sürekli çıkış akımını işleyebilecek şekilde derecelendirilmiş bir Fanuc ALPHA serisi servo amplifikatörü (SVM veya SVU modülü) gerektirir.

Seri 0, 0i, 16, 18 ve 21 platformları dahil olmak üzere Fanuc CNC kontrolleriyle entegre olur. Servo sürücü, AC22/1500 için doğru motor tipi kodu ile parametrelendirilmelidir — bir AC12 motoru için yapılandırılmış bir sürücünün parametre güncellemesi olmadan bu üniteyi doğru şekilde çalıştıracağını varsaymayın.

S2: AC22/1500 neden AC12 serisi motorlardan daha düşük bir maksimum hızda çalışıyor?

AC22, orta hızlarda yüksek tork etrafında tasarlanmıştır. 22 Nm ve 3.8 kW ile dönme hızından çok kuvvet çıkışını önceliklendirir — bu, daha büyük, daha ağır eksen tahriklerinin gerektirdiği şeydir.

1.500 RPM tavanı kasıtlı bir tasarım ödünleşmesidir: motorun elektromanyetik geometrisini yüksek hızlı çalışma yerine tork yoğunluğu için optimize ederek, orta boyutlu takım tezgahlarının gerektirdiği eksen sertliğini ve sürekli kesme kuvvetini sağlar.

S3: Bu motorun freni yok — dikey bir eksen için uygun mu?

Ek hususlar olmadan değil. A06B-0145-B077'nin entegre bir freni yoktur, bu nedenle servo sürücü sabitken eksen hareketini önlemek için aktif tutma torku sağlamalıdır.

Önemli iş parçası veya tabla ağırlığı taşıyan dikey eksenler için bir fren varyantı daha güvenli mühendislik seçimidir. Ağır yüklü bir dikey eksende sürücüye tek başına güvenmek, E-stop, servo alarmı veya güç kaybı olayları sırasında risk oluşturur.

S4: Makine aleti ortamı için IP67 pratik olarak ne anlama geliyor?

IP67, motorun tamamen toz geçirmez olduğu ve 30 dakika boyunca bir metreye kadar suya daldırmaya dayanabileceği anlamına gelir. İşleme ortamında, bu öncelikle motorun gövdeye giriş olmadan sürekli soğutucu sıvısı sıçramasına, sise ve sıvı birikimine tolerans gösterdiği anlamına gelir.

Yüksek basınçlı jet yıkama veya kalıcı daldırma için uygun olduğu anlamına gelmez — ancak normal takım tezgahı soğutucu sıvısı maruziyeti için IP67, IP54 veya IP65 dereceli motorlara göre anlamlı bir servis ömrü avantajı sağlar.

S5: A06B-0145-B077, aynı makine eksenindeki bir AC12 serisi motorun doğrudan yerine geçebilir mi?

Hayır — doğrudan tak-çalıştır olarak değil. AC22 çerçevesi fiziksel olarak daha büyüktür, mil boyutları farklıdır, nominal akım daha yüksektir ve servo sürücü parametreleri yeniden yapılandırılmalıdır.

Mevcut bir eksende AC12 ve AC22 motorları arasında geçiş yapmak, motor montajının ve kuplajın mekanik değerlendirmesini, takılı amplifikatörün daha yüksek akımı sağlayabildiğinin onaylanmasını ve CNC'de tam bir parametre incelemesini gerektirir.

Bunları bu doğrulama olmadan değiştirilebilir olarak ele almak, bir sürücü hatası veya mekanik hizalama sorunu oluşturmanın güvenilir bir yoludur.
