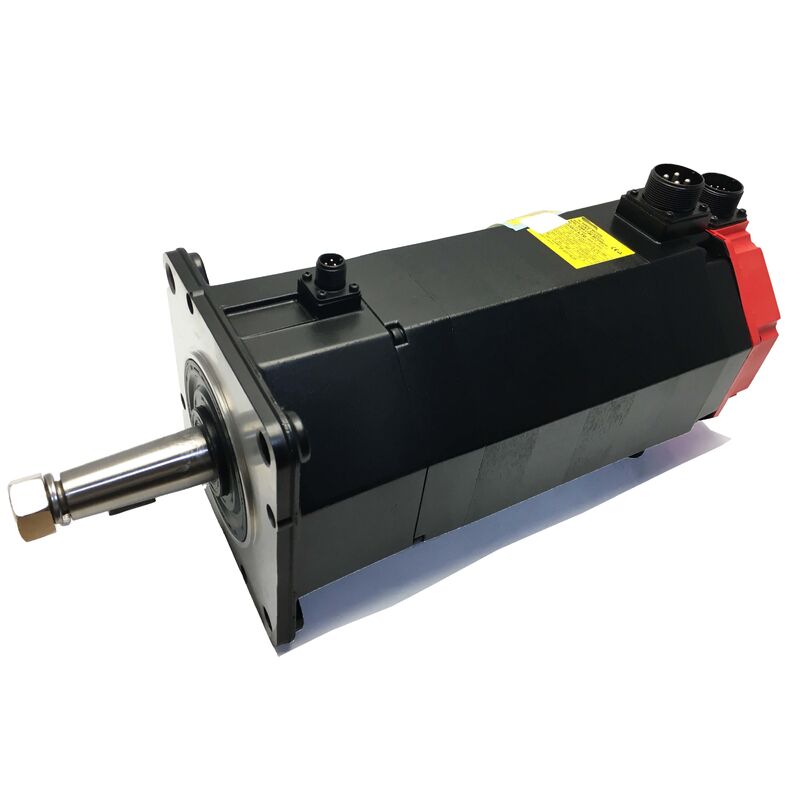

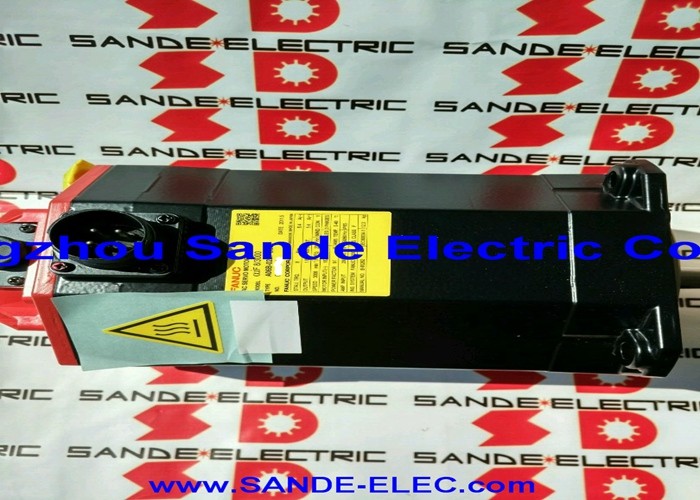

A06B-0147-B575 Fanuc AC servo motor A06B0147B575 AO6B-OI47-B575

Fanuc A06B-0147-B575

Parça numarası:A06B-0147-B575

Seri:ALPHA AC Servo Motoru

Model:A22 / 2000

Yapılandırma:Anahtarlı, A64 kodlayıcı, frensiz, yağ mühürü olan kıvrımlı şaft

Durum:Yeni / Yenilenmiş / Değiştirilmiş / Fazla

Genel bakış

BuFanuc A06B-0147-B5753'tür.8 kW AC servo motor from Fanuc's ALPHA series — model A22/2000 — in a specific configuration that distinguishes it from the more commonly traded B077 and B075 straight-shaft variants within the same family.

B575, kendine merkezleşen müdahale uyumlu geometrisi ve belirli makine tahrik uygulamalarının gerektirdiği pozitif rotasyon katılımını veren, anahtarlı konik bir şaft taşır.

A64 mutlak kodlayıcısı ve standart yağ mühürü mühürlenmesi ile birleştirildiğinde, bu motor hassas,Güç döngüleri yoluyla mutlak konum tutma ile tekrarlanabilir konumlandırma ve endüstriyel üretim ortamlarının soğutma sıvısı ve parçacık maruziyetine karşı güvenilir koruma.

22 Nm durma tork, 3.8 kW sürekli çıkış ve 2.000 RPM maksimum hızla, A22/2000, daha hafif eksenlerde kullanılan AC12 motorlarının üzerinde ALPHA motor ailesinin önemli bir orta aralığında yer alır.en ağır sürücülerde AC30 ünitelerinin altında.

Küçük ve orta çaplı CNC makinelerinin X, Y ve Z besleme eksenleri için standart bir özellikti. Mekanik yüklerin gerçek olduğu, kesme kuvvetlerinin anlamlı olduğu,ve uzun süreli işleme koşullarında besleme hızı doğruluğunu korumak için gerekli olan eksen.

Ana Özellikler

B575 Yapılandırması ve Değişiklikleri

B575 takmacası, bu varyantı düz şaftlı A22/2000 motorlarından ayıran iki mekanik özelliğe sahiptir: konik şaft geometrisi ve ona işlenmiş anahtar yolu.Birlikte bir düz dikey asmanın yapamayacağı şekilde birleştirme arayüzünü tanımlarlar..

Konik şaftın konik profili, çekiş merkezi veya tahrikli bileşen üzerine çekildiğinde kendi kendine merkezleşen bir müdahale uygunluğu yaratır.

Merkezi her kurulduğunda konsantrik olarak oturur. Sadece sıkıştırmalı düz bir şaftın elde etmesi için bağlantının sıkıştırma hassasiyetine dayanır.Ama konik, geometrik olarak mekanik olarak sağlıyor..

Çubuk çıkışının konumlandırma tekrar edilebilirliğini veya yüzey finiş kalitesini etkileyeceği eksenlerde, koniklerin özgün konsantrisite avantajı, belirtilmesinin mühendislik sebebidir.

Anahtar yolu, farklı bir güvenlik türü ekler: pozitif dönüş bağlantısı.yön değişimlerinin sıklığı, veya ağır mekanik yüklerden kaynaklanan eksen ivmesi sırasında oluşan şok yükleri.

Bir üretim CNC ekseninde 22 Nm durma torkunda, bu ayrım üretim vardiyaları yıllarında ölçülen bir hizmet ömrü üzerinde önemlidir.

Değiştirme zamanında pratik sonuç, makinenin tahrik edilen bileşenlerinin, katranın, bağlanma noktasının,veya vites kutusunun giriş elemanı Düz asılı motorun değiştirilmesi için yeni bağlantı bileşenleri gereklidir.

A64 Kodlayıcısı: Tam konuma özgülem olmadan

A64, Fanuc'un bu motora monte edilen 64.000 atış başına dönüş geri bildirim cihazı için mutlak kodlayıcı işareti.Mutlak, kodlayıcının güç kesintilerinde konum referansını koruduğu anlamına gelir..

CNC, planlı bir kapanma, acil durma veya planlanmamış bir güç kaybından sonra güçlendiğinde,Servo sürücü doğrudan A64'ten tam akım konumunu okuyor ve makine herhangi bir hareket komut edilmeden önce tam eksen konumu bilgisine sahiptirHiçbir yönlendirme döngüsüne gerek yok.

Üretim makineleri için, bu bir bileşik operasyonel etkiye sahiptir.

Ev işlemi dizileri zaman alıyor. haftada beş gün, vardiya başına iki kez döngü yapan bir makinede, 30 saniyelik ev işlemi rutinini ortadan kaldırmak, yılda ölçülebilir üretkenlik süresine eklenir.Bu kesintiye uğramış ev yolculuğu ile ilişkili arıza modunu kaldırır: bir makine eklentili bir kodlayıcı sisteminde güç kaybederse, makine yeniden başlamadan önce operatör teşhis yapmalı ve kendi kendine yönlendirme rutinini yeniden başlatmalıdır.Bunların hiçbiri geçerli değil..

The absolute reference also protects against the class of errors where an axis position counter drifts over time — a phenomenon that can occur on incremental systems through accumulated electrical noise on the feedback lineA64'ün mutlak verileri, CNC'nin çalıştığı konum bilgileri üzerinde sürekli bir akıl sağlığı kontrolü yapar.

Petrol Mühürü ve Çevreye Uygunluk

Fanuc numaralandırma sistemindeki B575 işareti, tipik olarak B075 # 7076 veya B077 # 7076 varyantlarında bulunan geliştirilmiş IP67 mühürlenmesinden ziyade standart yağ mühürleri olan bir motoru gösterir.

Standart yağ mühürleri, rulman boşluklarını havadaki soğutucu maddenin sisinden, ince metal parçacıklarından ve normal kurulum koşullarında bir CNC işleme ortamının genel kirliliğinden korur.

Motorun doğrudan soğutma sıvısı püskürtmesinden uzak ve uygun hava akışı olan yerlerde yerleştirildiği makineler için, standart yağ mühürleme koruması uzun servis aralıkları için yeterlidir.

Where the motor is installed closer to the cutting zone — particularly on machines with high-pressure through-tool coolant or aggressive coolant delivery — the enhanced IP67 sealing of other variants in the A22/2000 family provides stronger long-term protection.

Kullanılmış motorların durumunu kontrol etmek her zaman yararlıdır.

Motor servis için makinenin dışındayken sertleştirilmiş veya çatlak bir oçak mühürü basit bir bakım ürünüdür.Ve bu sorunla başa çıkmak, herhangi bir dramatik belirti yaratmadan motor ömrünü kısaltan yavaş taşıma kontaminasyonunu önler..

A22/2000 ALPHA Ailesi içinde Güç Sınıfı Bağlamı

GE Fanuc servo ürün belgeleri A22/2000'den, 2000 RPM'ye kadar 22 Nm sürekli durma torkunu sağlar.8 kW, belirli varyant ve ölçüm tabanına bağlı olarak.

19A nominal akımda, servomamplifier modülü bu akım sınıfı için boyutlandırılmalıdır.

A06B-0147 serisi, ALPHA serisi SVM amplifikatörlerine 19A sürekli ve eksen hızlandırması için gerekli olan daha yüksek zirve akımları için uygun akım sınıfına bağlanır.

2000 RPM'de 133Hz nominal frekansı, A22/2000'yi 100Hz kullanan A22/1500 ailesinden ayırt eder.

Bu frekans farkı farklı hız tavanlarını ve ilgili elektromanyetik tasarımı yansıtır.ve bu iki aile servo amplifier farklı motor türü parametreleri kullanmak anlamına gelir onlar aynı tork sınıfı paylaşmak ama sürücü sisteminde aynı yapılandırılmamıştır.

Sürücü ve Kontrol Uyumluluğu

A06B-0147-B575, Fanuc ALPHA serisi SVM servo amplifikatörleriyle uyumludur ve Seri 0, 0i, 15, 16, 18 ve 21 de dahil olmak üzere Fanuc CNC kumandalarıyla entegre edilir.Servo güçlendirici, A22/2000 ile A64 mutlak kodlayıcı için motor tipi kodu ile parametre edilmelidir..

Orijinal yapımdan bu yana tahrik veya kontrol geliştirmelerine maruz kalan makinelerde, confirming that the installed amplifier supports the A64 absolute encoder interface before installing a replacement is a necessary commissioning step — not all ALPHA amplifier generations have identical absolute encoder handling capabilities.

Sık Sorulan Sorular

S1: Aynı A22/2000 ailesindeki B575 ve B077 arasındaki ana mekanik fark nedir?

B077, I64 artan kodlayıcısı ile düz düz bir şaft taşır (SLK ️ anahtar yolu yoktur) ve B077 # 7008, anahtar yolu ve aynı I64 ile düz bir şaft taşır.

B575, kilitli konik bir şaft taşıyor ve A64 mutlak kodlayıcısını kullanıyor. Konik şaft, düz bir şaftın sağlamadığı kendi kendine merkezleşen bir müdahale uygunluğu yaratıyor.

A64 mutlak kodlayıcısı güç döngüleri boyunca pozisyonunu korur, bu da yönlendirme dizileri ortadan kaldırır.

Bir yedek motor satın alırken hem asın geometrisinin hem de kodlayıcı türünün eşleşmesi gerekir. Düz asılı bir motor, koplama nöbetini değiştirmeden konik delikli bir koplama içine sığamaz.

S2: A64 mutlak kodlayıcısının bu güç sınıfı motorundaki I64 artışlı kodlayıcısına göre pratik avantajı nedir?

A64, güç kesintileri sırasında varlık pozisyonunu korur ̇ makineler, güçlendirdiği anda her bir eksenin tam olarak nerede olduğunu bilir.I64, güç kaybına ilişkin referansını kaybeder ve her yeniden başlatmada bir yönlendirme sırası gerektirir..

Bir üretim makinesi için, mutlak geri bildirim yönlendirme gecikmesini ortadan kaldırır, kesintili yönlendirme rutinlerinin arıza modunu ortadan kaldırır,ve pozisyon karşı sürüklenme karşı koruyan bir sürekli mutlak referans sağlar.

B575'i değiştirirken, A64 kodlayıcı türü bir I64 motoruna uygun olmalıdır ve makinenin başlatma davranışını değiştirir ve servo parametre güncellemeleri gerektirebilir.

S3: A06B-0147-B575 için hangi servo güçlendirici gereklidir?

Motor, A22/2000 motor tipi ve A64 mutlak kodlayıcı arayüzü ile uyumlu olan en az 19A sürekli çıkış akımı için notlanmış bir Fanuc ALPHA serisi SVM amplifier modülü gerektirir.

Serisi 0, 0i, 15, 16, 18 ve 21 de dahil olmak üzere Fanuc CNC kumandalarıyla entegre edilir.A22/2000 A64 spesifikasyonuna göre güçlendiricideki motor tipi parametresi, eksenin yük altında çalıştırılmasından önce doğru şekilde ayarlanmalıdır..

S4: B575'in yağ mühürleme özelliği yerine standart IP65 veya IP67 mühürlü bir yedek motor kullanılabilir mi?

Evet, montaj boyutları ve şaft geometri eşleşmesi şartıyla.Aynı fiziksel çerçevede A22/2000'nin IP67 mühürlü bir varyantı aynı montaj konumuna uyacak ve daha yüksek bir soğutma suyu koruması sağlayacaktır.

Elektriksel özellikler, kodlayıcı türü ve şaft geometri (anahtarla konik) yine de makinenin birleştirme ve servo tahrik yapılandırmasına uymalıdır.

Upgrading to higher ingress protection is a practical option when the original motor's service history suggests the installation location has higher coolant exposure than the oil seal specification is ideal for.

S5: Kullanılmış bir A06B-0147-B575 için en önemli denetim noktaları nelerdir?

İlk olarak konik şaft yüzeyini kontrol edin Taper yüzey hasarı alanında düzeltilemez ve yeniden kurulumda müdahale uygun tehlikeye.

Anahtar bağlantı yüzlerinde sıkıntı için anahtar geçidi kontrol edin. korozyon için A64 kodlayıcı konektörünü ve gerilme hafifletme hasarı için kablo çıkışını kontrol edin.Faz dengesi için üç fazlı sarma direncini ölçün ve toprakla yalıtım direncini kontrol edin..

Yağ mühürünün dudaklarında sertleşme veya çatlaklık olup olmadığını kontrol edin. rulman durumunu değerlendirmek için şaftı elle döndürün.Fanuc ALPHA sürücüsündeki A64 mutlak konum doğrulama ile 000 RPM, motorun bir üretim ekseni geri dönmeden önce doğru son kontroldür..
