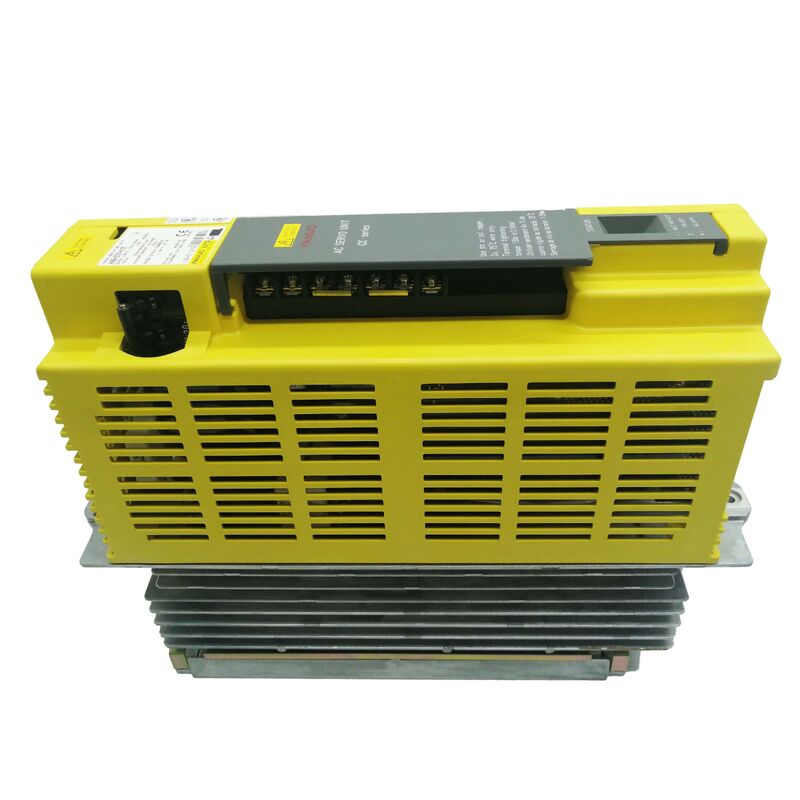

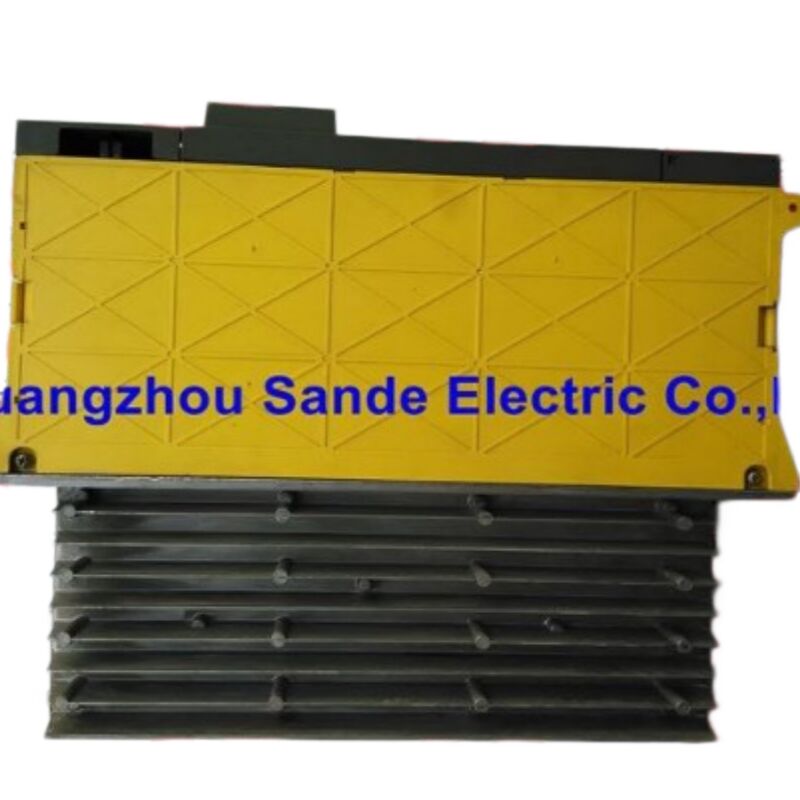

FANUC A06B-6089-H322 — Alpha SVU3-12/12/20: Üç Eksen, İki Akım Katmanı, Tek Bağımsız Ünite

Bir işleme merkezindeki her eksen aynı yükü çekmez. Ağır bir iş mili kafasıyla yerçekimine karşı savaşan dikey bir işleme merkezinin Z ekseni, boş bir tablada hareket eden daha hafif X ekseninden daha fazla akıma ihtiyaç duyar. Yatay bir delme tezgahının iş parçası altında indeksleme yapan B ekseni, hızlı hareketle döngü yapan iki doğrusal eksenden farklı tork gereksinimlerine sahiptir. Bunu anlayan makine üreticileri, sürücü seçimi tercihlerini buna göre yaptılar — ve A06B-6089-H322 tam olarak bu düşünceyi yansıtıyor.

SVU3-12/12/20 olarak adlandırılan bu ünite, FANUC'un alpha SVU ailesinden asimetrik üç eksenli bir ünitedir. L ve M eksenleri her biri 3A çıkışlı (12-sınıf) olup, daha düşük yüklü görevleri yerine getiren daha hafif alpha servo motorlar için uygundur. N ekseni, anlamlı derecede daha yüksek tork talepleri olan bir motoru barındırmak için 5.9A'ya (20-sınıf) yükselir. Üç eksen de tek bir muhafazayı, tek bir güç kaynağını ve tek bir güç giriş terminali setini paylaşır. Kabin ayak izi kompakt kalır; eksen akım tahsisi gerçek makine yük profillerine uyar.

Sande Electric, A06B-6089-H322'yi yeni ve kullanılmış durumda stoklar ve dünya çapında 0-3 iş günü içinde sevk eder.

Alpha SVU'yu Anlamak: Bağımsız Bir Mimari

FANUC'un alpha serisindeki "SVU" kısaltması Servo Amplifikatör Ünitesi anlamına gelir — bu adlandırma, kritik bir teknik çıkarım taşır: ünite kendi dahili doğrultucusunu ve DC baraını içerir. Doğrudan gelen üç fazlı AC gücüne bağlanır ve dahili olarak dönüştürür. Harici bir güç kaynağı modülü gerekmez ve bu ünitenin çalışabilmesi için sürücü kabininde önceden bir paylaşımlı DC bara oluşturulması gerekmez.

Bu, 6089 SVU ailesini 6079 ve 6080 alpha SVM (Servo Modül) ailelerinden temelden ayırır. Bu serilerden bir SVM modülü — SVM3 üç eksenli modüller gibi — paylaşımlı DC bara voltajını sağlayan ayrı olarak monte edilmiş bir güç kaynağı modülü ile eşleştirilmelidir. SVU bunu yapmaz. Bağımsız bir kurulumdur: AC gücünü ona bağlayın, motor kablolarını ve enkoder geri bildirimini bağlayın, PWM arayüzünü CNC'ye bağlayın ve eksen kullanıma hazırdır.

Bu mimari, 6089 SVU'yu, merkezi bir kabin yerine eksen üzerindeki bireysel sürücü yerleşiminin istendiği makineler için pratik bir seçenek haline getirir. Ayrıca arıza izolasyonunu da basitleştirir: bir SVU arızası yalnızca o ünite tarafından sürülen eksenleri etkilerken, bir SVM güç kaynağı arızası o barayı paylaşan tüm modülleri devre dışı bırakır.

Bağlam İçinde H322: 6089 Üç Eksen Aralığını Okuma

6089 serisi, üç eksenli SVU ürün gamı için mantıksal bir numaralandırma kuralı kullanır. Son ek, L, M ve N kanalları arasındaki akım kombinasyonunu kodlar:

H322, tamamen simetrik tüm 12-sınıf H321 ile bir adet 12/iki adet 20-sınıf H323 arasında yer alır. Özel kombinasyonu — iki hafif eksen ve bir orta menzil ekseni — doğal olarak iki eksenin benzer görev doğrusal hareket gerçekleştirdiği, üçüncü eksenin ise daha ağır bir şeyi sürdüğü makinelerle eşleşir. 5.9A'daki N ekseni "ağır" bir sürücü değildir; standart β2/3000 ila α4/4000 aralığındaki alpha motorlarını, büyük formatlı bir freze kafası yerine orta ölçekli bir ana eksenle tutarlı olarak işler.

Asimetrik akım yapılandırmasının dikkate değer bir sonucu: N ekseni, L ve M eksenlerine göre yük altında daha fazla termal dağılıma sahiptir. Yüksek N ekseni görev döngülerine sahip makinelerde, ünitenin termal yönetimi — çıkış aşaması etrafındaki hava soğutması — diğer ikisine göre N kanalı için daha önemlidir. N ekseni sürekli olarak 5.9A nominal akımında veya buna yakın çalışırken, iyi kabin havalandırması ve ünite etrafında yeterli boşluk önemlidir.

Teknik Özellikler

Kullanılmayan Eksen Sağlaması: Üç Kanalın Tamamı Aktif Olmadığında Ne Yapmalı

Üç eksenli SVU üniteleri bazen bu ünite aracılığıyla üç eksenden daha azını aktif olarak kullanan makinelerde kurulur. Yeniden yapılandırılmış bir makine, bir eksenin devreden çıkarıldığı veya SVU'nun yedek kapasiteyle seçildiği durumlar — bu durumlar bir veya daha fazla kanalın boş kalmasına neden olabilir.

FANUC'un 6089 SVU ailesi için belgeleri bunu doğrudan ele alır. Bir eksen bir motora bağlı olmadığında, CNC ile o eksen için servo amplifikatör ünitesi arasındaki kablo çıkarılmalı ve yerine bir "dummy konektör" takılmalıdır. Dummy konektör, pim 8 ve 10'un kısa devre yapmasını gerektirir — bu, sürücüye o kullanılmayan kanal için acil durdurma devresinin tatmin edildiğini bildirir. Kullanılmayan bir eksende dummy konektör olmadan, SVU başlangıçta veya çalışma sırasında o kanal için bir alarm durumu gösterebilir, çünkü açık acil durdurma döngüsü bir hata olarak yorumlanır. Bu, 6089 SVU'nun kapasitesinden daha az aktif eksenle kurulduğunda kafa karıştırıcı alarmların yaygın bir kaynağıdır.

6089'a Karşı 6090: Kardeş Seriler, Farklı Motor Nesilleri

Hem 6089 alpha SVU hem de 6090 SVUC serisi (bu katalogda ayrı olarak ele alınır) dahili güç kaynakları ve PWM arayüzleri olan bağımsız servo amplifikatör üniteleridir — mimari olarak konsept olarak eşdeğerdirler. Fark, tasarlandıkları motor neslinde yatar.

6090 SVUC serisi, 1990'ların başından ortasına kadar üretilen model C alpha motorları olan "alpha C" motor nesli için optimize edilmiştir. 6089 SVU, C motorlarından önce gelen ve onlarla örtüşen daha geniş "alpha serisi" motor ailesini hedefler. FANUC belgelerindeki motor uyumluluk tabloları, 6089'un standart α1'den α4'e kadar olan motorlarla kullanıldığını gösterirken, 6090 özellikle αC olarak adlandırılan motorlara atıfta bulunur. Pratikte, üretim yılına ve üretim sırasında OEM'in motor spesifikasyonuna bağlı olarak birini veya diğerini kullanmış olabilecek makinelerde önemli bir örtüşme vardır.

Bir yedek temin ederken, her zaman takılı ünitenin parça numarasını (6089'a karşı 6090) ve bağlı motor tanımlarını yedek seçmeden önce doğrulayın. Aynı akım sınıfından bir 6090'ı 6089 için değiştirmek, 6089'un PWM Tip A arayüzü için kablolama yapılmış bir makinede, CNC'nin servo arayüzünün uyumlu olduğunu doğrulamayı gerektirir.

Durum Notları ve Stok

Orijinal ambalajındaki yeni eski stok A06B-6089-H322 üniteleri 12 aylık depo garantisi taşır. Bunlar, plansız kesinti süresinin maliyetinin yeni stokun fiyat primini aştığı sürekli üretim destekleyen makineler için tercih edilen seçenektir.

Kullanılmış kontrol edilmiş üniteler, üç eksen boyunca işlevsel olarak doğrulanır ve 3 aylık garanti ile sunulur. 6089 serisinin yaşı göz önüne alındığında — bu üniteler 25-30 yıl öncesine ait bir dönemde üretildi — kullanılmış stok durumu değişiklik gösterir. Kontrol geçmişini ve kullanılabilirliği görüşmek için sipariş vermeden önce bizimle iletişime geçin.

Sipariş, Ödeme ve Nakliye

Onaylanmış ödemeden sonraki 0-3 iş günü içinde DHL ve FedEx aracılığıyla dünya çapında sevkiyat. Çoklu ürün siparişlerinde birleştirilmiş nakliye mevcuttur.Ödeme seçenekleri:Banka Transferi (T/T) — tüm sipariş değerleri

PayPal — 500 USD'ye kadar siparişler

• Western Union — tüm sipariş değerleri
• İthalat vergileri ve yerel vergiler, varış noktasında alıcının sorumluluğundadır.
• Garanti ve İadeler

Durum

Garanti Süresi

S1: A06B-6089-H322 (SVU3-12/12/20), H321'den (SVU3-12/12/12) nasıl farklıdır ve makinemde hangisinin orijinal olarak kullanıldığını nasıl anlarım?C: H321, her biri 3.0A'da üç özdeş kanal sağlar — tüm eksenler 12-sınıf akım aralığındaki motorları sürer. H322, L ve M'yi 3.0A'da tutar ancak N'yi 5.9A'ya yükselterek N ekseninde biraz daha büyük bir motoru barındırır. Doğru tanımlama yöntemi, takılı ünitedeki etikettir: dört haneli son eki içeren tam FANUC parça numarası yan tarafa basılmıştır. Etiket aşınmışsa, N ekseni motorunun L ve M motorlarına kıyasla motor model plakaları, N ekseninin daha ağır bir motor ( α4/4000 sınıfı) veya diğerleriyle aynı hafif motoru kullanıp kullanmadığını gösterecektir. N motoru belirgin şekilde daha büyükse, H322 doğru yedektir; üç motor da aynı küçük modelse, H321 orijinaldi. CNC'nin servo eksen ekranı ayrıca her eksen için motor kodu parametrelerini gösterebilir, bu da motor modeline doğrudan atıfta bulunur ve akım sınıfı gereksinimini doğrular.S2: 6089 SVU'nun dahili bir güç kaynağı var. Bu, onu değiştirirken sürücü kabininde başka hiçbir şeyi değiştirmem gerektiği anlamına mı geliyor?

C: Çoğu durumda evet — H322, aynı üç fazlı AC girişine, aynı motor güç kablolarına ve orijinal üniteyle aynı PWM arayüz kablolamasına bağlanan doğrudan bir yedektir. Harici bir aiPS veya güç kaynağı modülüne dokunulması gerekmez. Ancak, güç vermeden önce üç şeyi doğrulayın: gelen üç fazlı AC voltajının bu ünite için 200–230V spesifikasyonu dahilinde olduğunu; CNC'den SVU'ya giden PWM arayüz kablosunun her iki uçta da doğru şekilde oturduğunu (gevşek bir arayüz bağlantısı, ünite hatası gibi görünen ancak olmayan bir başlangıçta alarm verebilir); ve motorlara bağlı olmayan kullanılmayan eksen kanallarında pim 8 ve 10 kısa devre edilmiş dummy konektörlerin takılı olduğunu. Bu üç kontrol, başka türlü doğru bir SVU değişiminden sonra başarısız başlangıcın en yaygın nedenlerini kapsar.

S3: A06B-6089-H322, aynı akım sınıfından A06B-6090-H3xx serisi ile değiştirilebilir mi?

C: 6090 SVUC serisi, aynı PWM Tip A arayüz mimarisini ve benzer akım sınıflarını kullanır, bu nedenle prensipte elektriksel eşdeğerlik mevcuttur — ancak doğrudan ikame, konektör seviyesinde arayüz uyumluluğunu doğrulamayı gerektirir. 6089 ve 6090 serileri farklı motor nesilleri (alpha ve alpha C) için tasarlanmıştır ve arayüz tipi aynı olsa da, CNC'deki motor kodları ve akım limitleri için parametre ayarları, yedek ünitenin hangi SVU serisinden geldiğine bakılmaksızın, aslında bağlı olan motora uymalıdır. Makinenin motorları standart alpha serisi ise (özellikle alpha C olarak belirtilmemişse), 6089 H322 değişimi daha temiz, birebir bir seçenektir. Alternatif olarak bir 6090 düşünüyorsanız, ikame yapmadan önce CNC parametrelerindeki motor kodunun gerçek motor için uygun olduğunu doğrulayın ve herhangi bir arayüz kablo adaptörüne gerek olup olmadığını onaylayın.

S4: Yedek bir H322 taktıktan sonra, CNC eksen etkinleştirme sırasında hemen servo alarmı 9 (M-ekseni aşırı akım) gösteriyor. M-ekseni motoru ünite arızalanmadan önce iyi çalışıyordu. Neyi kontrol etmeliyim?

C: Değişimden sonra ilk etkinleştirmede M-ekseni aşırı akım alarmı en sık üç nedenden birine sahiptir. Birincisi, SVU çıkış terminallerindeki M-ekseni motor güç kablosu bağlantılarını kontrol edin — yanlış oturan bir faz terminali veya aşırı sıkılmış ve çatlamış bir terminal, aşırı akım korumasını hemen tetikleyen bir fazdan faz'a kısa devreye neden olabilir. İkincisi, M-ekseni enkoder kablosunun yeni SVU'daki M-ekseni geri bildirim girişine bağlı olduğunu, L veya N ekseniyle karıştırılmadığını doğrulayın — bir enkoder geri bildirim uyumsuzluğu, akım döngüsünün konum referansını kaybetmesine ve eksen etkinleştirme sırasında aşırı akım komut etmesine neden olur. Üçüncüsü, CNC'nin M ekseni için servo parametresini (motor kodu, parametre 2020) motor etiket plakasıyla karşılaştırın: motor kodu bağlı motor modeline uymuyorsa, sürücünün akım limiti ayarları, motorun ilk ivmelenmede çektiğinden daha düşük ayarlanmış olabilir ve yanlış bir aşırı akım tetikleyebilir. Motor kodunu düzeltin ve yedek ünitenin bir hatası olduğunu sonucuna varmadan önce ekseni yeniden etkinleştirin.

S5: 6089 serisi üretimden kaldırıldı. Modern bir FANUC eşdeğeri var mı ve birebir değiştirmek yerine yükseltmek ne anlama geliyor?

C: Doğrudan modern bir eşdeğeri yoktur — 6089 SVU mimarisi (bağımsız PWM bağımsız ünite) şu anda daha geniş sistem değişiklikleri olmadan ikame edilebilecek bir FANUC ardılına sahip değildir. Modern alpha i ve beta i sürücü aileleri FSSB fiber optik arayüz kullanır ve SVM modülleri için paylaşımlı bir aiPS güç kaynağı barası gerektirir. 6089 SVU kurulumundan modern bir sürücü mimarisine yükseltme, CNC'nin servo arayüz kartını (veya CNC'nin kendisini) değiştirmeyi, sürücü kabininin güç kaynağı düzenlemesini değiştirmeyi, SVU'yu uyumlu bir FSSB veya beta i sürücüsüyle değiştirmeyi ve potansiyel olarak CNC'yi yeni motor/sürücü kombinasyonu için yeniden parametrelendirmeyi içerir. Seri 15, 16 veya 18 CNC sistemlerinde hala çalışan çoğu makine için bu, bir bileşen değişimi yerine tam bir CNC ve sürücü sistemi revizyonunu temsil eder. 6089 tabanlı bir makineyi üretimde tutmak için daha pratik yol, test edilmiş kullanılmış H322 ünitelerinden oluşan bir stok bulundurmaktır. Tesisinizde bu türden birden fazla makineniz varsa, stok kullanılabilirliği ve toplu tedarik hakkında görüşmek için bizimle iletişime geçin.
