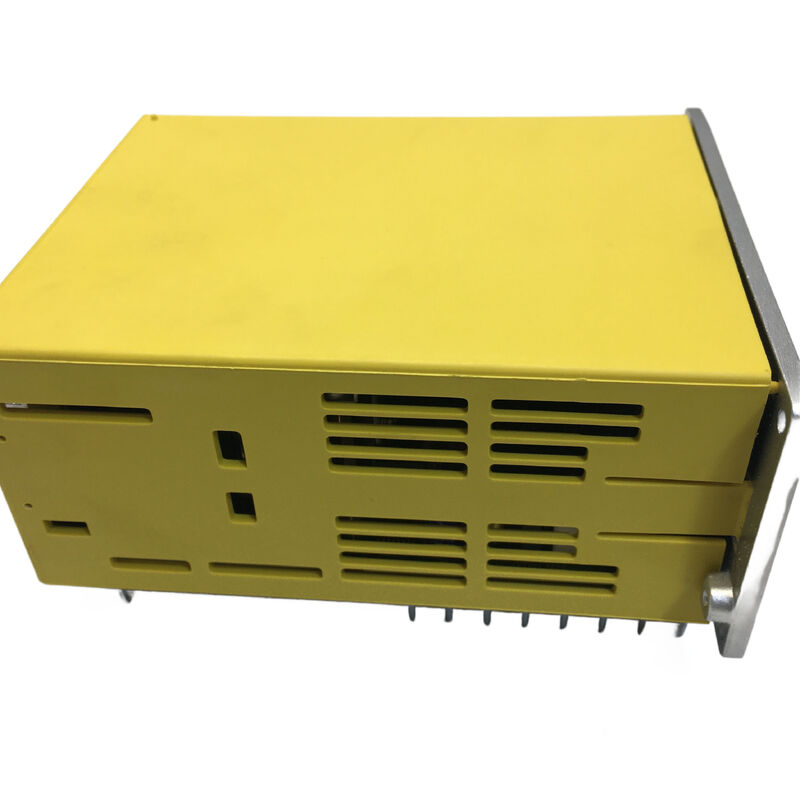

FANUC A06B-6090-H244 Alpha C Serisi SVUC2-40/40, İki motorlu uygulamalar için Simetrik Çift Eksenli Sürücü

Aynı anda iki eksen üzerinde aynı talepleri karşılayan özel bir CNC makinesinin sınıfı var: Çift sütunlu işleme merkezleri, çift paletli yatay değirmenler,X ve Y eksenlerinin yük profillerini paylaştığı eşzamanlı çift spindle tornalar, veya bir makine üreticisinin kabin alanını tasarruf etmek ve kablolamayı basitleştirmek için aynı büyüklükteki iki motoru tek bir amplifikatöre eşleştirdiği herhangi bir yapılandırma.A06B-6090-H244 tam olarak bu konfigürasyon için tasarlandı..

FANUC'un Alpha C amplifikatör serisinde SVUC2-40/40 olarak adlandırılan bu ünite, her bir kanalda aynı 8.7A değerli çıkışla iki ekseni, L ve M'yi yönlendirir.daha hafif bir ikincil ile eşleştirilmiş "ağır" birincil eksil yok40/40 isimlendirmesi bunu doğrudan ifade eder: her iki çıkışta da aynı akım sınıfı, aynı tahrik kapasitesi.,Bu sürücü doğru ve orijinal ekipman seçimi.

Sande Electric, A06B-6090-H244'ü 0-3 iş günü içinde dünya çapında göndermek için yeni ve kullanılmış durumda depoluyor.

Alfa C Nesli: FANUC Tarihindeki Bu Sürüşün Yerleri

A06B-6090-H244'ü anlamak, bağlamda yerleştirilmesini gerektirir.

Bu6066 serisi1980'lerin sonlarında tanıtılan ve 1990'ların başlarına kadar kullanılan orijinal alfa C nesli.6090 serisiH244'ü de içeren H2466, 6066'nın doğrudan halefi.Tip A PWM arayüzüHer iki nesil de "SVUC" işareti ve dıştan benzer dolap boyutlarını paylaşır, ancak arayüz pinout ve sinyal protokolü iki seride farklılık gösterir.A6090 birimi, arayüz doğrulama olmadan aynı CNC üzerinde bir 6066 birimi için bir takma değil..

6090'dan sonra gelen şey, 6096, 6114, 6117, 6130, ve daha sonra alfa i serisini tanımlayan FSSB'ye geçiş oldu.FSSB, paralel PWM kablolarını tek bir fiber optik zinciriyle değiştirdi6090 serisi PWM çağında yer alıyor: en eski analog sürücülere göre daha yetenekli, motor kontrolünde zaten dijital,ama modern FANUC CNC kurulumlarına hakim olan fiber optik mimarisi öncesi.

Özellikle FSSB geçişinden önceki CNC sistemlerinde çalışan makineler için, 15'inci, 16'cı, 18'inci ve 21'inci seri i olmayan varyasyonlar için 6090 genellikle doğru parçadır.6096 ve 6114 modülleri, bu eski kontrollerdeki 6090 ünitesiyle değiştirilemez..

H244 Çözülmüş: Sıfır size ne söylüyor?

6090 alfa C serisi içinde, sonek yapısı özel bilgileri taşır.

Bu"2"SVUC'de2-40/40 bunun birİki eksenli modül- L ve M kanal çıkışları mevcut ve aktiftir."40/40"Her bir eksenin akım sınıfını tanımlar: hem L-eksen hem de M-eksen, kanal başına 8.7A nominal sürekli çıkışa karşılık gelen 40 sınıfında çalışır.

Karşılaştırma için, H246 SVUC2-40/80- L ekseni 8.7A'da kalır, ancak M ekseni daha yüksek bir akım sınıfına yükseltilir, iki eksenin farklı boyutlarda motorları tahrik ettiği makineler için uygundur.80H244, çift eksenli aralığın en simetrik konfigürasyonudur: her iki eksen de aynı, her iki besleme de eşleşen motorlar,İkisi de aynı 17A toplam girişini, gelen üç fazlı hattan alıyor..

Teknik özellikler

İki Eksen, Bir Birim √ Kabin ve Kablolama İlişkileri

Makine üreticileri, çift eksenli amplifikatör modüllerini iki nedenden dolayı seçtiler: kabin alanı ve kablo yönlendirme verimliliği.Tek bir SVUC2-40/40 sürücü kabininde bir yuva işgal eder ve tek eksenli bir arayüz yoluyla CNC'ye bağlanır, iki çıkış kanalı her biri kendi motorlarına ayrı güç kabloları çalıştırırken.Bu kontrol tarafı arayüz bağlantıları sayısını yarıya düşürür ve servo bölümü için kabine ayak izini azaltır.

H244'te, amplifikatörü kapatan bir L-eksen hatası aynı zamanda M eksenini de devre dışı bırakır.ve aynı ön panel LED ekranıSorun giderme sırasında, bir alarmanın L kanalından, M kanalından veya birimi değiştirmeden önce ortak bir iç bileşenden mi geldiğini belirlemek önemlidir.

SVUC2'deki ön LED ekranı, hem alarm kodlarını hem de normal çalışırken çalışma durumunu göstermek için 7 segmentli bir format kullanır.LED'i aramak hata tetikleme anında CNC alarm ekranının güncellemelerinden önce sıklıkla hangi kanalı veya hangi iç devreyi ilgilendirdiğini en doğru ilk göstergeyi verir.

Alarm kodu referansı

Onluk nokta (8., 9) ile gösterilen alarm kodları 8 ve 9, basit bir aşırı akım durumundan ziyade bir IPM (Akıllı Güç Modülü) alarmı gösterir.IPM alarmları genellikle cihaz düzeyinde anormal termal veya akım koşullarını algılayan iç transistör modüllerini içerir, dış akım sensörünü tetikleyen kablolama veya motor hatasından farklıdır.HCL veya HCM (nokta yok) motor kablolama veya motor yalıtım kontrollerine doğru başlangıç noktalarında önce; bir IPM alarmı (noktalı kod) transistör modüllerinin ve ısı yollarının kontrolünü gerektirir.

6066 Değiştirme Sorusu: A Tipi B Tipi

A06B-6090-H244, fonksiyon ve akım sınıfı açısından A06B-6066-H244'ün belgelenmiş yerini alıyor.Önemli uyarı, arayüz uyumluluğudur..

Kullanılan 6066 serisiB tipiKontrol bağlantısında PWM arayüz kablolama. 6090 serisi kullanırA tipi. On CNC controllers that were originally built for the 6066 Type B interface — predominantly early-production Series 15 and 16 machines from the late 1980s and early 1990s — the 6090 cannot simply be substituted without confirming that the CNC's servo amplifier interface matches Type A pinoutFANUC, bu iki seri arasında özel olarak bu konektör uyumsuzluğu nedeniyle resmi bir değişim sunmadı.

6090 H244'ü kullanan ve doğrudan değiştirilmesi gereken makineler için, bu ayrım tartışmalıdır. Değiştirme ünitesi aynı şekilde bağlanır.Sadece birileri bir 6090 kaynağı orijinal 6066 kurulum için bir yükseltme veya yedek olarak denediğinde arabirim sorusu ortaya çıkar.

Stok Durumu ve Kaynaklanma

Yeni stok A06B-6090-H244 üniteleri orijinal ambalajlı orijinal FANUC ürünüdür, hiç monte edilmemiştir.Gerçek yeni stok, sürekli çalışmayı sürdürmesi gereken makineler için tercih edilen seçenektir., ve tedarik zincirindeki her yeni birim, azalan stokları temsil eder.

Kullanılmış denetlenen üniteler, L ve M eksenleri fonksiyonları için doğrulanmış ve 3 aylık garanti ile sunulan, devre dışı bırakılmış makinelerden elde edilir.Tamir kayıtlarında bulunan kullanılmış 6090 serisi ünitelerinde bulunan yaygın arıza modları, kondansör bozulmasını içerir., kontrol kartındaki sızıntılı elektrolitikler ve arızalı çıkış transistörleri 15-30 yıldır kullanımda olan ünitelerden tahmin edilebilen tüm yaşla ilgili arızalıklar.Makinenin operasyonel gereksinimleri talep ediyorsanız sipariş vermeden önce bizimle denetim standardını onaylayın.

Sipariş, Ödeme ve Nakliye

DHL ve FedEx ile dünya çapında sevkiyat0 ¢ 3 iş günüÇoklu ürün siparişleri için kombinasyonlu nakliye mevcuttur.

Ödemeler:

• Banka Nakli (T/T) ¢ tüm sipariş değerleri
• PayPal ¥ USD $ 500'e kadar siparişler
• Western Union tüm sipariş değerleri

İthalat vergisi ve yerel vergileri, alıcıya varış noktasında düşer.

Garanti ve iade

Hasarlı, eksik, tanımlandığı gibi değil veya işlevsiz olduğu doğrulanmış birimler için kabul edilen iade4 gün sonra. Birim orijinal durumda garanti etiketi ile sağlam olarak iade edilmelidir. Geri gönderme alıcının sorumluluğundadır. Yanlış siparişler veya fikir değişikliği için iade yoktur.

Sıkça Sorulan Sorular

S1: A06B-6090-H244, A06B-6066-H244'ün yerine geçtiği belirtilmiştir.

A: İki ünite SVUC2-40/40 akım sınıfını paylaşıyor ve aynı motorları çalıştırıyor, ancak farklı kontrol arayüzleri kablo kullanıyorlar. 6066 bir Tip B PWM arayüzü kullanıyor ve 6090 bir Tip A kullanıyor.Aslen 6066 ile inşa edilen ve CNC'den amplifier'e Tip B arayüz bağlantısı olan bir makine üzerinde6090 H244'ü kullanan makineler için bugün çok daha yaygın olan durum, 6090 H244'ü kullanan makineler için 6090 H244'ü kullanan makineler için 6090 H244'ü kullanan makineler için 6090 H244'ü kullanan makineler için 6090 H244'ü kullanan makineler için 6090 H244'ü kullanan makineler için 6090 H244'ü kullanan makineler için 6090 H244'ü kullanan makineler için 6090 H244'ü kullanan makineler için 6090 H244'ü kullanan makineler için 6090 H244'ü kullanan makineler için 6090 H244'ü kullanan makineler için 6090 H244Bu yılın hayatta kalan makinelerinin çoğu bir noktada güncellenmiş olduğundan, aynı 6090 serisinin bir yedek H244'ü herhangi bir arabirim değişikliği olmadan doğrudan bağlanır..

S2: Makinemdeki L ve M eksenleri birlikte durdu ve LED alarm "b"yi gösteriyor. Bu neyi gösteriyor ve sorun gidermeye nereden başlamam gerekiyor?

A: 7 segmentli LED'deki "b" alarmı, aynı anda L ve M eksenlerinde aynı anda aşırı akım gösterir.iki eksenli bir modülde iki bağımsız kanal arızası yerine tipik olarak ortak bir hataya işaret ederKontrol edilmesi gereken ilk yerler DC bağlantısı ve gelen güçtür: DC otobüsünün yük altında çökmesi durumunda alarm 3 (LVDC) veya alarm 1 (HV) koşulları bir "b" alarmı önleyebilir veya eşlik edebilir.Eğer DC bağlantısı sağlıklıysa, her iki motor güç kablosunun da ortak bir zemin hatası olup olmadığını veya ortak kabine kablolarında bir kısa süre olup olmadığını kontrol edin. that indicates an IPM-level alarm on both channels simultaneously — in that case the IGBT modules inside the unit are the more likely failure point and the unit typically requires repair or replacement.

S3: A06B-6090-H244, 6114 alfa i SVM'nin aiPS ile yaptığı gibi ayrı bir güç kaynağı modülü gerektirir mi?

A: Hayır. 6090 SVUC serisi kendi kendine dayanıklı bir birimdir. Kendi gelen üç fazlı AC'sini düzeltir ve DC bağlantı voltajını içeriden üretir.Bu 6093 beta SVU serisi ile aynı mimari.: sürücü doğrudan üç fazlı AC girişine bağlanır ve harici bir ortak güç kaynağı otobüsüne bağımlı değildir.Bu, kurulumunu kolaylaştırır. Giriş üç fazlı AC gücü ve motor kabloları birincil bağlantılardır., CNC'ye kontrol arayüzü ile birlikte. The only external accessory sometimes used with 6090 units is a separate regenerative discharge unit when the machine's duty cycle generates more regenerative energy than the drive's internal regeneration circuit can absorb.

S4: Benim makinem her iki eksende de α12 motorları kullanıyor. H244 doğru birim mi yoksa H246'yı (SVUC2-40/80) dikkate almalıyım mı?

C: H244, L ve M eksenlerinde eşleştirilmiş α12 motorları için doğru seçimdir. α12 motoru 40 sınıf akım aralığına girer ve H244 eşit 8 sağlar.7İki kanalda da bir nominal çıkış ̇ bu motor eşleştirmesine tam olarak uygunH246 (SVUC2-40/80) sadece iki eksende farklı boyutlarda motorlar kullanıldığında doğru seçimdir: L ekseni üzerinde 40 sınıf motor ve M ekseni üzerinde 80 sınıf akım gerektiren daha büyük bir motor.Eğer her iki eksen de aynı α12 motorlarını çalıştırırsaAsimetrik H246'nın hiçbir avantajı yoktur ve gereksiz karmaşıklık getirir.

S5: 6090 serisi durduruldu. Bu ünite birkaç yıl içinde tekrar başarısız olursa, gerçekçi uzun vadeli seçenekler nelerdir?

A: 6090 serisi uzun yıllardır üretilmedi ve geri dönmeyecek. H244 çalışan makinelerin sürekli bakımı için üç gerçekçi yol vardır.yedek birim stoklama şimdi kullanılırken ve yeni eski stok örnekleri hala piyasada mevcutturİkincisi, CNC sisteminin kendisi yükseltildiğinde veya değiştirildiğinde, servo tahrik mimarisi aynı projede güncelleştirilebilir.Çünkü daha yeni CNC'ler ve sürücü aileleri 6090 parçalarının kullanılabilirliği ile sınırlı değildir.Üçüncüsü, some specialist repair services can rebuild failed 6090 units by replacing failed capacitors and IGBT modules — the known failure components — extending the unit's service life without requiring a full replacementMevcut stok kullanılabilirliği için bizimle iletişime geçin; bu birimlerin yaşı göz önüne alındığında, stok pozisyonları hızla değişebilir.
