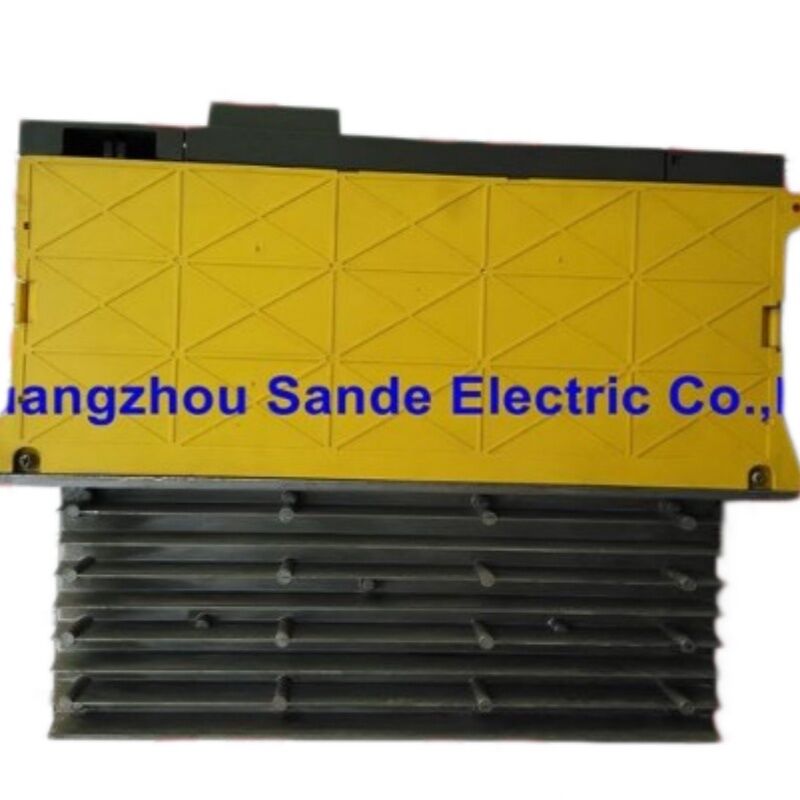

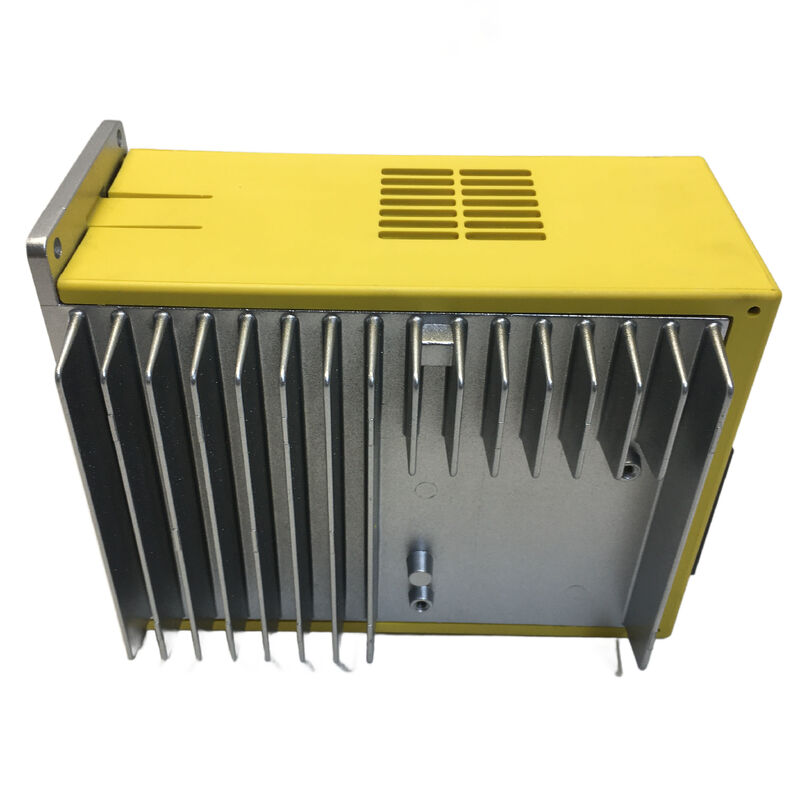

FANUC A06B-6093-H113 — Beta SVU-40, FSSB Arayüzlü Tek Eksen Servo Sürücü

Bir beta servo ünitesi arızalandığında bir bakım mühendisinin sorduğu iki soru vardır: "Arayüz nedir?" ve "Akım değeri nedir?" Birini yanlış bilmek, ne kadar hızlı gönderilirse gönderilsin, yedek ünitenin çalışmamasına neden olur. A06B-6093-H113 için cevaplar FSSB ve 40 sınıfı (12.5A çıkışlı) — ve bu detayların her ikisi de bu ünitenin ne olduğu, nasıl iletişim kurduğu ve hangi motorları sürebileceği konusunda gerçek sonuçlar doğurur.

Sande Electric, A06B-6093-H113'ü yeni ve incelenmiş kullanılmış durumda stoklarında bulundurur, dünya çapında 0-3 iş günü içinde sevkiyat yapar.

Bu Üniteyi Farklı Kılan Nedir: Bağımsız Bir SVU'da FSSB

A06B-6093-H113'ün FANUC ekosistemindeki yerini anlamak için, beta servo sürücülerdeki iki varyasyon eksenini düşünmek faydalıdır: güç mimarisi ve iletişim arayüzü.

Güç tarafında, FANUC beta servo üniteleri (SVU) bağımsızdır — her ünitenin kendi dahili güç kaynağı vardır, gelen AC'yi sürücü çıkışı için ihtiyaç duyduğu DC'ye dönüştürür. Bu, bir beta SVU ile bir alfa SVM modülü arasındaki tanımlayıcı yapısal farktır. Alfa SVM modülleri, aynı sürücü veri yoluna monte edilmiş paylaşımlı bir güç kaynağı modülünden DC güç çeker; bu güç kaynağı arızalanırsa, veri yolundaki her modül birlikte kapanır. SVU kendi güç kaynağını taşır, bu nedenle makinede AC gücünün erişilebilir olduğu herhangi bir yere bağımsız olarak monte edilebilir. Bu nedenle beta SVU'lar, ana sürücü kabininden fiziksel olarak uzakta bulunan eksenler için standart seçimdir — otomatik takım değiştiriciler, döner takım istasyonları veya büyük takım tezgahlarındaki ikincil konumlandırma eksenleri.

İletişim tarafında, FANUC 6093 SVU serisi içinde iki farklı arayüz seçeneği sunar. H15x ve H17x alt aileleri, PMM ve bir elektrikli seri kablo aracılığıyla CNC'ye bağlanarak I/O Link kullanır. H11x alt ailesi — bu H113 dahil — FSSB: Fiber Optik Seri Servo Veri Yolu, FANUC'un alfa serisi servo modüllerinde kullanılan aynı yüksek hızlı optik arayüz. Fiziksel bağlantı, bir elektrikli veri kablosu değil, TOCP200 optik fiber aracılığıyla yapılır.

Bu nedenle A06B-6093-H113, her zaman birlikte bulunmayan iki özelliğin kesişimidir: bağımsız bir SVU'nun konumsal özgürlüğü ve FSSB servo iletişiminin yüksek hızlı fiber optik hassasiyeti. FSSB tabanlı CNC sistemleri çalıştıran ve ayrıca ana sürücü yığınından uzakta bir ekseni konumlandırması gereken takım tezgahı üreticileri için bu SVU-40 çözümdü.

6093 FSSB Akım Aralığındaki SVU-40

6093 serisinin H11x FSSB alt ailesi içinde, FANUC dört akım derecesi üretti:

• H111 — SVU-4 (en küçüğü, en hafif beta motorlar için)
• H112 — SVU-12 (orta-düşük aralık)
• H113 — SVU-40 (orta-yüksek aralık, 12.5A çıkışlı)
• H114 — SVU-80 (en yüksek akım, 15A çıkışlı)

H113 SVU-40, üst-orta konumda yer alır, 40 sınıfındaki beta motorlar için boyutlandırılmıştır: b4/3000, b8/2000 ve daha ağır yardımcı eksenlerde görünen benzer motorlar — daha büyük döner tablalar, daha ağır ATC mekanizmaları ve daha büyük takım tezgahlarındaki ikincil konumlandırma eksenleri. Ayrıca, karışık motor konfigürasyonlarında 40 sınıfındaki alfa motorlarla (α4/4000i, α8/3000i) uyumlu olarak listelenmiştir, bu da kullanım alanını genişletir.

FANUC numaralandırmasındaki H113 soneki, kuralı takip eder: H'den sonraki ilk rakam arayüz neslini, sonraki rakamlar ise akım sınıfını gösterir. H113, H11x FSSB SVU ailesindeki 3. ünite anlamına gelir — bu da SVU-40 çıkış katmanına karşılık gelir.

Teknik Özellikler

H113 ve H173: 6093 Serisinde FSSB ve I/O Link Ayrımı

6093 serisinde yaygın bir sipariş hatası, FSSB varyantlarını (H11x) I/O Link varyantlarıyla (H17x) karıştırmaktır. Her ikisi de SVU-40 sınıfı, dahili güç kaynaklı ünitelerdir. Her ikisi de fiziksel olarak benzer boyuttadır. Fark, iletişim kartı ve konektörüdür.

H113, FSSB optik fiber aracılığıyla CNC'ye bağlanır. H173, I/O Link (elektrikli seri, PMM aracılığıyla) aracılığıyla bağlanır. Bunlar birbirinin yerine geçemez. CNC, bir arayüz tipi için yapılandırılmalı ve makine kablolaması ilgili kabloyu sürücü konumuna yönlendirmelidir. Makinenizde sürücü montaj konumuna yönlendirilmiş bir FSSB optik fiber kablosu varsa, yedek H113 (veya uyumlu bir FSSB ünitesi) olmalıdır. Bu konuma bir I/O Link ünitesi takmak, diğer tüm parametreler doğru olsa bile, güç verildikten hemen sonra bir iletişim hatasına neden olacaktır.

Sipariş vermeden önce, mevcut veya çıkarılan ünitenin sürücü etiketini kontrol edin veya optik fiber bağlantısı için konektörü inceleyin — bu FSSB'yi doğrular ve H113'ün doğru spesifikasyon olduğunu teyit eder.

Yeni ve Kullanılmış Stok: Pratik Rehberlik

Yeni eski stok A06B-6093-H113 üniteleri, düzgün depolanmış, kullanılmamış orijinal FANUC ürünleridir. Bunlar depomuzdan 12 ay garantilidir. Güvenilirlik marjının önemli olduğu yüksek üretim ortamlarındaki makineler için yeni stok riski en aza indirir.

Kullanılmış incelenmiş üniteler, hizmetten çıkarılmış veya yükseltilmiş makinelerden temin edilir ve satıştan önce işlevsellik açısından test edilir. SVU-40, tipik olarak daha düşük görevli bir yardımcı ekseni süren tek eksenli bir ünitedir — büyük döner tablalar veya ATC mekanizmaları sürekli yerine aralıklı olarak döner, bu da sürücünün güç bileşenlerinin eski makinelerden gelen ünitelerde bile genellikle iyi durumda olduğu anlamına gelir. Kullanılmış stok 3 ay garantilidir ve maliyet odaklı onarımlar veya yedek envanter için pratik bir seçenektir.

Her iki durumda da mevcut durumu doğrulamak için sipariş vermeden önce bizimle iletişime geçin.

Sipariş, Ödeme ve Nakliye

DHL ve FedEx dünya çapında sevkiyat, ödeme onaylandıktan sonra 0-3 iş günü içinde yapılır. Birden fazla ürün için birleştirilmiş nakliye mevcuttur.Ödeme seçenekleri:Banka Transferi (T/T) — tüm sipariş değerleri

PayPal — 500 ABD Dolarına kadar olan siparişler

• Western Union — tüm sipariş değerleri
• Alıcılar, hedef ülkedeki geçerli ithalat vergilerinden ve harçlarından sorumludur.
• Garanti ve İadeler

Durum

Kapsam Süresi

S1: A06B-6093-H113'ün makinem için doğru ünite olduğunu ve H173 gibi bir I/O Link varyantı olmadığını nasıl doğrularım?Mevcut sürücünün CNC arayüz kablosu için fiziksel bağlantısına bakın. FSSB bağlantısı optik fiber kullanır — TOCP200 tarzı bir konektörle sonlanan ince bir plastik veya cam fiber kablo. I/O Link, tipik olarak daha küçük bir fiş konektörüyle geleneksel bir elektrik kablosu kullanır. Sürücünün JD1A veya eşdeğer fiber portuna giren optik fiberi görebiliyorsanız, sürücü FSSB'dir ve H113 doğru ailedir. Ek olarak, mevcut ünitenin etiketini doğrudan kontrol edin — SVU-40 FSSB veya eşdeğer bir ifade belirtir ve H113 parça numarası görünecektir. Orijinal ünite zaten çıkarılmışsa ve belge mevcut değilse, söz konusu servo ekseninin makine elektrik şemasını kontrol edin, bu da kablo şemasındaki arayüz tipini belirleyecektir.S2: H113 SVU-40 olarak listeleniyor, ancak nominal çıkışı sadece 12.5A — neden "40" olarak adlandırılıyor?

"40" SVU-40'ta, her durumda mutlak amper sayısını değil, FANUC'un dahili motor akım sınıfı tanımını ifade eder. 6093 serisinde, SVU-40, b8/2000 ve alfa eşdeğeri 40A sınıfı motorlar gibi motorları içeren FANUC'un 40 sınıfı kategorisindeki motorları sürmek üzere derecelendirilmiştir. 12.5A rakamı, normal çalışma koşulları altında sürekli RMS çıkış akımıdır. Hızlanma sırasındaki tepe akımı, sürekli derecelendirmeden önemli ölçüde daha yüksek olabilir, bu da motor eşleştirmesi için ilgili rakamdır. "40" sınıflandırması, bu sınıftaki motorlar için bu tepe akım kapasitesini kapsar. SVU-80'e (H114, 15A sürekli) geçiş, daha ağır 80 sınıfı motorları idare eder. Sürücüyü yalnızca sürekli akıma göre değil, sınıflandırmaya göre motorla eşleştirmek doğru yaklaşımdır.

S3: Yedek bir H113 taktıktan sonra, CNC başlangıçta FSSB ile ilgili 5134 veya 460 alarmı gösteriyor. Olası nedenler nelerdir?

Bu alarmlar, CNC ve amplifikatör arasındaki FSSB iletişiminin doğru kurulmadığını gösterir. Sıklık sırasına göre en yaygın nedenler şunlardır: birincisi, optik fiber kablonun yeni ünitedeki konektöre tam olarak oturmaması — TOCP200 konektörlerinin oturması için pozitif bir tıklama gereklidir ve kısmen takılmış bir fiber, aralıklı veya tam sinyal kaybına neden olacaktır; ikincisi, kurulum sırasında bükülme yarıçapı ihlali olan fiber kablonun kendisi, optik sinyali güvenilir iletişim eşiğinin altına zayıflatır; üçüncüsü, amplifikatörün +24V DC kontrol gücünün olmaması veya eşiğin altında olması — fiber bağlantısını şüphelenmeden önce ünitenin 24V beslemesinin spesifikasyona uygun olduğunu kontrol edin. Alarm 5136 (amp sayısı az) CNC'nin FSSB zincirinde yapılandırmasının beklediğinden daha az amplifikatör gördüğünü gösterir, bu da genellikle yeni ünitenin hiç yanıt vermediği anlamına gelir — bu, fiber bağlantısına veya kontrol gücüne işaret eder.

S4: A06B-6093-H113, sadece beta motorlarla değil, alfa serisi motorlarla da kullanılabilir mi?

Evet, uygun motor parametre ayarlarıyla. H113 SVU-40, CNC servo parametreleri bu motor tipleri için yapılandırıldığında, α4/4000i ve α8/3000i dahil olmak üzere 40 sınıfındaki alfa motorlarla uyumlu olarak belgelenmiştir. Pratikte, 6093 SVU serisi, bir beta SVU'nun yardımcı bir eksende bir alfa motoru sürdüğü karışık konfigürasyonlarda takım tezgahı üreticileri tarafından kullanılmıştır — bu, özellikle alfa motorun geçmiş nedenlerle makineye zaten takılı olduğu, ancak makinenin yardımcı eksen mimarisinin bağımsız bir SVU sürücüsü gerektirdiği durumlarda yaygındı. Kritik gereksinim, motorun maksimum akım talebinin sürücünün çıkış sınıfıyla eşleşmesidir. Daha ağır bir motoru daha hafif dereceli bir sürücüye (veya tersini) eşleştirmek, aşırı akım hatalarına veya düşük performansa neden olacaktır.

S5: A06B-6093-H113'ün doğrudan bir yedeği var mı, yoksa tamamen durduruldu ve daha yeni bir eşdeğeri yok mu?

6093 serisi FANUC tarafından mevcut üretim ürünü olarak durdurulmuştur. Aynı form faktörünü, konektörleri ve parametre setini kullanan doğrudan bir daha yeni eşdeğeri yoktur — sonraki nesil, 6114 serisi (FSSB'li SVM1-40i), farklı bir fiziksel format kullanır ve bağımsız bir SVU olarak çalışmak yerine paylaşımlı bir güç kaynağına bağlantı gerektirir. 6093 SVU mimarisi etrafında tasarlanmış makineler için, doğru 6093 ünitesini tedarik etmek, birebir bir restorasyon için pratik yoldur. 6114 nesline yükseltme, o eksen için güç kaynağı mimarisini değiştirmeyi, sürücü montaj düzenini değiştirmeyi ve CNC servo parametrelerini güncelleştirmeyi gerektirecektir — bu önemli bir projedir. Çoğu bakım senaryosu için, test edilmiş kullanılmış veya yeni eski stok H113, daha hızlı, daha uygun maliyetli ve daha az kesintiye neden olan çözümdür.
