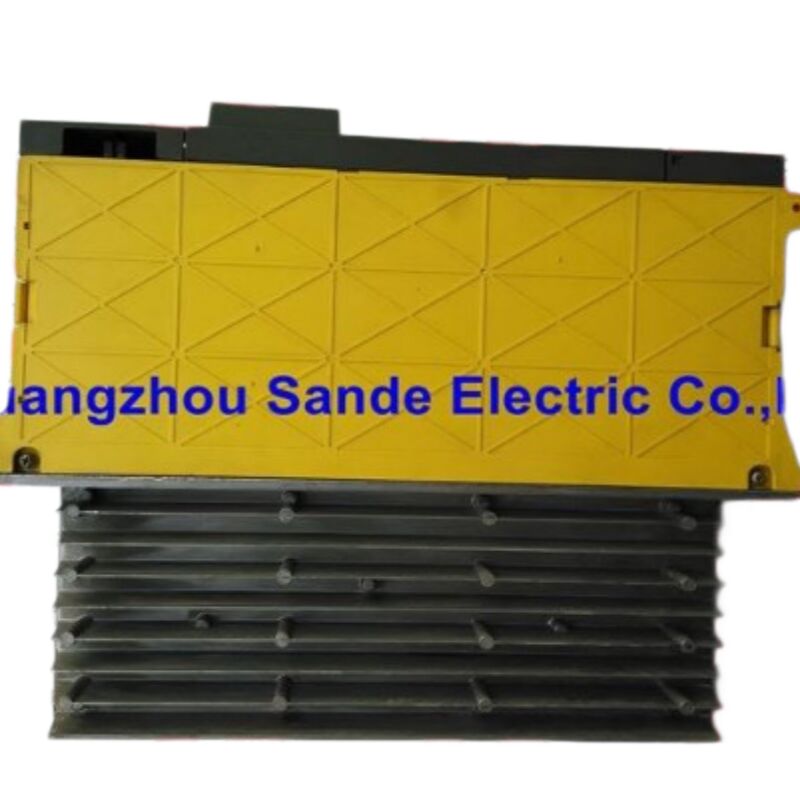

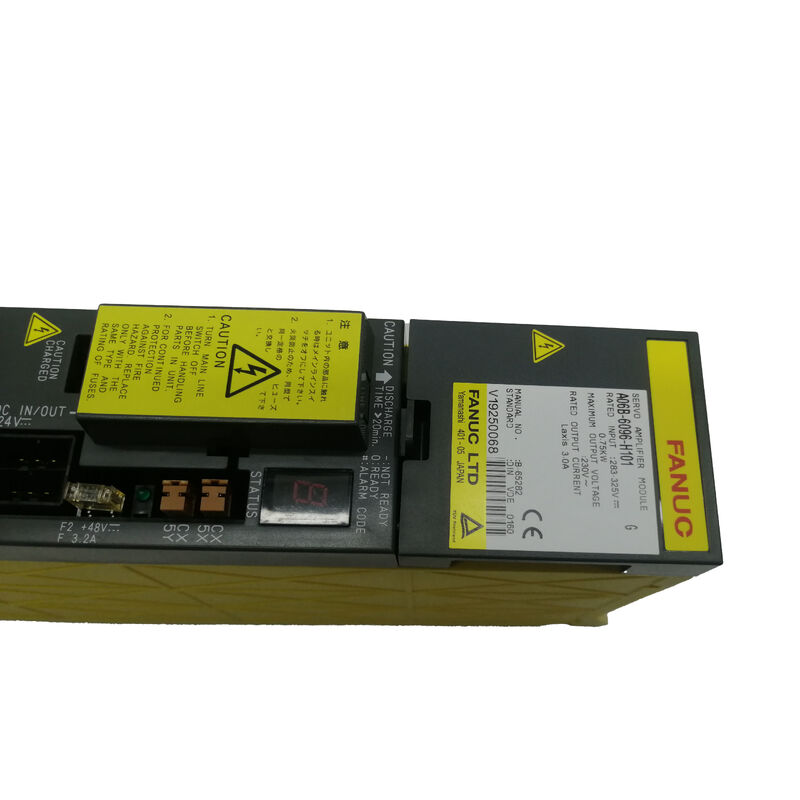

A06B-6096-H101 FANUC AC Servo Amplifikatör Ünitesi A06B6096H101 A06B-6096-H101

FANUC A06B-6096-H101 Servo Güçlendirici Modülü SVM1-12, Alpha FSSB Tek Eksenli, 200V Platform

A06B-6096-H101'in FANUC'un şimdiye kadar ürettiği en yeni ve en güçlü sürücü olmamasına rağmen hala düzenli bir talep görmesinin basit bir nedeni var:tasarlandığı makineler hala çalışıyor..

FANUC 16i, 18i ile inşa edilen dikey işleme merkezleri, tornalar ve öğütme makineleri,ve 21i denetleyicileri ve onların 30i/31i halefleri bu amplifikatörü yıllardır güvenilir bir şekilde döngü yapan eksenlere yerleştirdi, bazen de on yıllar.

Sonunda biri başarısız olduğunda, önemli olan uyumlu bir yedek bulmak.

H101 tanımıSVM1-12FANUC'un 6096 Alpha serisi içinde, daha küçük makinelerde daha hafif eksen yükleri için boyutlandırılmış 230V'de 3.0A nominal çıkışı işleyen tek eksel modülü.Sande Electric bu modülü hem yeni hem de kullanılmış (denetlenmiş) durumda depoluyor, dünya çapında 0 ¢ 3 iş günü içinde gönderilir.

6096 Serisi: FANUC Fiber Optics'e geçtiğinde

6096 serisinin neyin farklı olduğunu anlamak için, FANUC'un servo amplifier tarihinde nerede olduğunu bilmek yardımcı olur.

6096'dan önce, FANUC'un CNC kullanımı için standart alfa servomozülü6079 serisi6079 CNC ile geleneksel bir akım tabanlı arayüz üzerinden iletişim kurdu. CNC servo kartı ile amplifikatör arasında bakır kablo üzerinden aktarılan elektrik sinyalleri.

Güvenilir bir şekilde çalıştı, ancak CNC sistemleri daha talepkâr hale geldiğinde ve çok eksenli yapılandırmalar yaygınlaştıkça, analog arayüzlerin kablo karmaşıklığı ve iletişim bant genişliği sınırlayıcı faktörler haline geldi.

6096 serisi, 6079'un yerini bir temel değişiklikle aldı: Servo iletişim arayüzüFSSB Fiber Optic Seri Servo BusCNC ile her bir sürücü modülü arasındaki veriler artık elektrikli iletkenler yerine optik fiber üzerinden hareket ediyor.

Gürültü bağışıklığı iyileşiyor, iletişim hızı artıyor ve CNC rafı ile tahrik dolabı arasındaki kablolama önemli ölçüde basitleştiriliyor.

FANUC, bu geçişi kasıtlı olarak devamlılığı göz önünde bulundurarak yaptı. Fiziksel modül boyutları, DC otobüs mimarisi, güç kaynağı gereksinimleri ve hatta model adlandırma sözleşmesi (SVM1, SVM2,SVM3 tek, çift ve üç eksenli) 6079'dan getirildi.

Çizim numaralarındaki fark, mevcut SVM için 6079 ve FSSB SVM için 6096 teknik işaretçidir.Ama 6096 modülünü kullanan makineler 6079'u kullananlara çok benzer..

6096, 6117 Alpha i serisi gelene kadar bu pozisyonu işgal etti ve HRV3 akım kontrolü ve daha ince bir modül form faktörü getirdi.

6096, doğru eşleşme tahtası kombinasyonu yerleştirildiği sürece HRV3'ü destekler.

SVM1-12: Ailenin en küçüğü, ama görevine uygun

6096 tek eksenli aralığında, H101 giriş modelidir.

Aile boyunca mevcut ölçek, SVM1-12 (H101, 3A çıkışı) ile SVM1-20, SVM1-40S/L, SVM1-80, SVM1-130, SVM1-240 arasında uzanır.SVM1-360'a kadar ′′ büyük işleme merkezlerindeki ağır yüklü birincil eksenlere kadar kompakt makinelerde küçük pozisyon eksenlerinden her şeyi kapsayan geniş bir yelpazede.

SVM1-12, makine üretimi sırasında daha küçük alfa servo motorlarına eşleştirildi.

Bu motorlar, mekanik yükün orta olduğu makinelerde yardımcı eksenleri, kısa yolculuk eksenlerini ve konumlandırma eksenlerini çalıştırır.

Bu görevler için 3A'lık bir sürücü yeterlidir ve onun yerine daha yüksek dereceli bir modülü çalıştırmak zararlı değildir.ama aynı yuva boyutu için yapılandırılmış bir stok öğesi olarak gereksiz ve genellikle kullanılamaz.

Teknik özellikler

Erken veya Son PCB Revizyonları

Kullanılmış bir H101 sipariş etmeden önce bilmeniz gereken bir detay: A06B-6096-H101 iki farklı iç kart konfigürasyonunda üretildi.

İlk üniteler A20B-2100-0250 kontrol PCB'sini kullandı; daha sonra üretim A20B-2100-0540'a geçti.

Basit bir modül değişimi için, bu ayrım nadiren önemlidir. Tüm modül bir birim olarak değiştirilir.

Önemli olduğu yer bileşen düzeyinde onarımdır: eğer biri bir ünitede sadece kontrol panelini değiştirmişse, panelin revizyonu kablolama panelini beklediği şeye uymalıdır.

Karışık olmayan revizyondan oluşan karışık kart kombinasyonları sahte alarm koşulları yaratabilir.

Bizden kullanılmış bir birim sipariş ettiğinizde, modülü tam bir montaj olarak tedarik ederiz.

Yeni ile Kullanılmış: Doğru Durumu Seçmek

Yeni birimlerGerçek FANUC stokları, dokunulmamış, depolarımızdan 12 aylık garanti ile.

Herhangi bir eksen aşağı durumunu üretim acil durumu olarak sınıflandıran tesisler için, servis geçmişi belirsizliğini ortadan kaldırmak fiyat primine değer.

Kullanılmış (denetlenmiş) birimler3 aylık bir garantiye sahiptirler ve bakım departmanları için pratiktirler, zaten devam eden bir arıza karşısında yanıt vermek yerine gelecekteki bir arıza karşısında yedek parçaları stoklar.SVM1-12 küçük eksenli yükleri tahrik eder ̇ daha ağır eksenli sürücülere kıyasla tipik çalışma döngüleri talepsizdir ̇ ve iyi bakımlı kullanılmış üniteler çalışma yedekleri olarak güvenilir olduğunu kanıtladı.

Sipariş vermeden önce ihtiyacınız olan belirli koşullar için mevcutluğu onaylamak için bizimle iletişime geçin.

Sipariş, Ödeme ve Nakliye

DHL ve FedEx ile dünya çapında sevkiyat0 ¢ 3 iş günüBirden fazla öğe siparişleri için kombinasyonlu nakliye mevcuttur.

Ödeme kabul edildi:

• Banka Nakli (T/T) ¢ tüm sipariş değerleri
• PayPal ¥ 500 dolara kadar siparişler
• Western Union tüm sipariş değerleri

Alıcılar, varış ülkesinde geçerli olan tüm ithalat vergilerinden veya yerel vergilerden sorumludur.

Garanti ve iade

Birimler hasarlı, eksik, tanımlandığı gibi değil veya işlevsiz olduğu doğrulanırsa geri dönüş kabul edilir.4 gün sonra. Garanti etiketi ile orijinal durum sağlam gerektirir. Geri nakliye alıcının masrafları üzerine.

Yanlış montaj, kablolama hatası veya teslimat sonrası fiziksel hasar nedeniyle oluşan arızalar garanti kapsamından dışlanır.

Sıkça Sorulan Sorular

S1: 6079 ve 6096 serileri arasındaki pratik fark nedir ve aynı makine üzerinde değiştirilebilir mi?

6079 ve 6096 aynı işlevsel rolü yerine getirir 200V alfa serisi dolabında tek, çift veya üç eksenli servo amplifikasyon ancak temel olarak farklı iletişim arayüzleri kullanırlar.

6079 akım tabanlı bir servo arayüzü kullanır; 6096 optik fiber üzerinden servo verilerini ileten FSSB'yi kullanır. CNC servo kartı makine üzerinde hangi arayüzün bulunduğunu belirler:FSSB servo kartı ile donatılmış bir denetleyici için 6096 serisi modülleri gereklidir., FSSB'si olmayan eski bir sistem onları kullanamaz.

Bu iki aile, CNC servo kartını da değiştirmeden değiştirilemez. Eğer makinenizde orijinal olarak bir 6079 modülü varsa, bir 6079 yerine ihtiyacınız var.

S2: H101, 3A çıkışı olan SVM1-12'dir. Daha yüksek dereceli bir 6096 modülü (H102 veya H103 gibi) acil bir durumda değiştirebilir mi?

Aynı dolap yuvasına yerleşme ve aynı FSSB bağlantısı üzerinden iletişim açısından, daha yüksek dereceli bir 6096 modülü bağlanabilir.

Soru şu ki, yüksek akım derecesi herhangi bir sorun yaratıyor mu?çünkü amplifikatörün akım çıkışı motor yükü ve CNC'nin parametrelerle ayarlanan akım sınırları ile belirlenir, sadece amplifikatörün maksimum değerini değil.

Bununla birlikte, böyle bir kontrol edilen değiştirme sadece parametreler ayarlarının farkında olmakla yapılmalıdır: CNC'nin amplifier modeli parametresi, yeni akım derecesini yansıtmak için güncellemeye ihtiyaç duyabilir,Ya da sürücü güç açılışında bir yapılandırma uyumsuzluğu rapor edebilir.

Kalıcı olarak değiştirmek için doğru H101 kaynağı temiz çözümdür.Bazen uygun bir parametreler ayarlaması ile daha yüksek derecede bir yedek kullanılır .

S3: FANUC kontrolörüm bu modül tarafından çalıştırılan eksende 9 servo alarmı gösterir. Araştırmaya nereden başlamalıyım?

FANUC sistemlerindeki 9 numaralı servo alarmı, tipik olarak eksen üzerinde aşırı yük durumunu gösterir. Sürücü, termal koruma eşiğinden daha uzun süre aşırı akım çekmiştir.

Güçlendiricinin arızalanmış olduğunu varsaymadan önce, bu eksen üzerindeki mekanik yükün değişip değişmediğini kontrol edin: yıpranmış veya kirlenmiş top vidaları, sıkışmış yol silgi makineleri, aşırı sıkı gibler,ya da bir arıza motor rulman tüm sürücü üzerinde mevcut talebi artırmak ve başka türlü işlevsel bir sürücü üzerinde aşırı yük alarm tetikleyebilir.

Aksi manuel olarak düşük besleme hızı ile çalıştırın ve motorun pürüzsüz veya belirgin bir dirençle hareket edip etmediğini gözlemleyin.

Eksen normal mekanik davranış gösterirse ve alarm, hareket komutu olmadan sıfırlandıktan hemen sonra geri dönerse,hata, sürücünün güç aşamasında veya iç termistor devresinde daha muhtemelBu senaryoda, modül değişimi uygun bir eylem yöntemi olur.

S4: Bu güçlendirici değiştirildikten sonra herhangi bir parametreler değişikliği gerektiriyor mu, yoksa gerçekten plug-and-play mı?

Eksen davranışını yöneten servoparametreler, konum döngüsü kazancı, hız döngüsü kazancı, akım sınırı, motor türü, CNC'nin belleğinde depolanır, sürücü modülünde değil.Güçlendirici modülünü aynı parça numarasıyla değiştirmek bu parametreleri sağlam ve etkilenmeyen bırakır.

Çoğu durumda, benzer H101 değişimi hiçbir parametrede değişiklik gerektirmez.

FANUC 16i/18i/21i sistemlerinde, FANUC 16i/18i/21i sisteminde, FANUC 16i/18i/21i sisteminde, FANUC 16i/18i/21i sisteminde, FANUC 16i/18i/21i sisteminde, FANUC 16i/18i/21i sisteminde, FANUC 16i/18i/21i sisteminde, FANUC 16i/18i/21i sisteminde,CNC'deki amplifikatör modeli parametresi hem sürücüyü hem de arabirim sürümünü tanımlarEğer yedek ünitenin donanım revizyonu parametrenin beklediği şeyle uyuşmuyorsa, bir yapılandırma alarmı görünebilir.

Bu, ilgili amplifikatör modeli parametrelerini güncelleyerek çözülür. Belirli parametreler numarası CNC modeline ve yazılım sürümüne bağlıdır.

Herhangi bir donanım değişikliğinden önce tüm CNC parametrelerinin yedeklenmesi iyi bir uygulamadır, çünkü herhangi bir şeyin ayarlanması gerektiğinde size tam bir geri yükleme noktası sağlar.

S5: Kurulumdan önce bilmeye değer olan SVM1-12'ye özgü herhangi bir artan arıza modu var mı?

A06B-6096-H101, diğer alfa FSSB serisi modülleriyle aynı genel arıza kalıplarını paylaşır.

Kontrol PCB'deki iç elektrolitik kondansatörler zamanla yaşlanır. particularly in environments with higher ambient temperatures or poor cabinet ventilation — capacitor-related faults often manifest as erratic axis behavior or intermittent alarms before becoming a hard failure.

Fiber optik bağlantıları (FSSB zincirindeki COP10A/COP10B) modülün kendisini mahkûm etmeden önce denetlemeye değer:sürücü ucundaki kirlenmiş veya bükülmüş bir fiber kablo bağlantısı, sürücü hatasına benzeyen FSSB iletişim hatalarına neden olabilir.

Fiber bağlantılarını uygun bir optik temizlik aracıyla temizleyin ve kabloyu değiştirmeden önce düzgün bir şekilde yerleştirdiğini kontrol edin.Kablolama tahtası bağlantıları, yıllarca termal döngüden aralıklı temas geliştirebilir .
