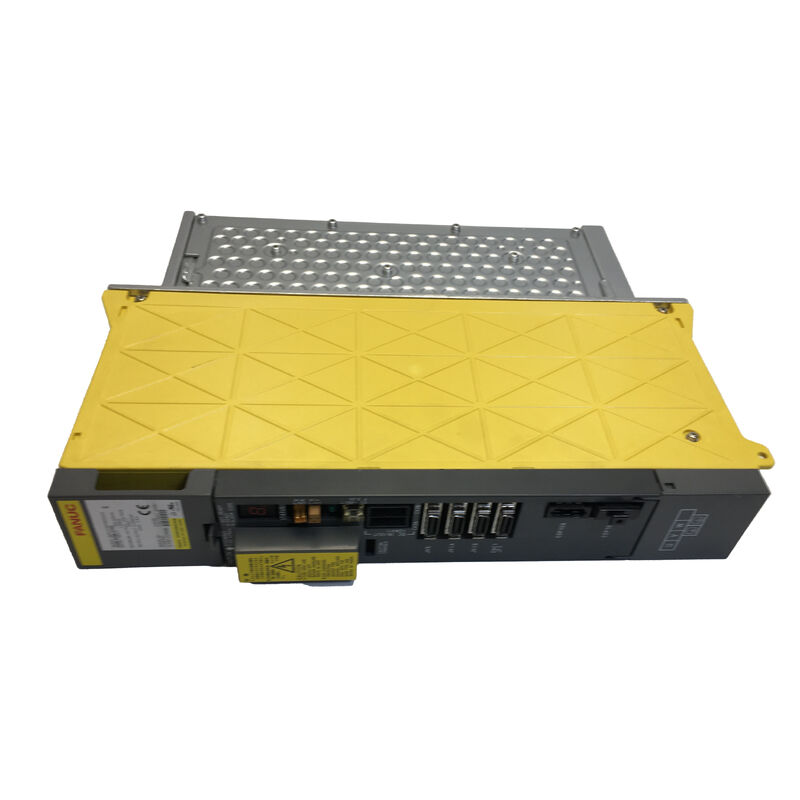

A06B-6096-H201 FANUC AC Servo Amplifikatör Ünitesi A06B6096H201 A06B-6096-H201

FANUC A06B-6096-H201. Alfa SVM2-12/12 Çift Eksenli Servo Modülü 3A / 3A / 283 325V / FSSB

SVM2-12/12 Düşük Akım Sonundaki Kompakt Çift Eksen

A06B-6096-H201, FANUC'un Alpha FSSB SVM ailesindeki en düşük akımlı çift eksenli modül olan SVM2-12/12'dir.Alfa SVM2 aralığının küçük ucunda tek bir modülden iki servo eksenini yönetir, making it the correct unit for compact CNC machine configurations where two light-duty axes share an amplifier without requiring the current capacity of the 40/40 or 80/80 variants that fill the same cabinet slot at higher cost.

A06B-6096 serisindeki tüm modüller gibi, H201 de eşlik eden Alpha PSM (Güç Tedarik Modülü) tarafından sağlanan ortak DC otobüsünden yararlanır ve CNC ile FSSB fiber-optik kablo üzerinden iletişim kurar.FSSB eksen ataması CNC'nin eksen parametrelerinde tanımlanmıştır. Her L ve M kanalı sürücü zincirinde kendi FSSB adresini alır..

SVM2-12/12 isimlendirmesi, bu modülü aynı ailenin yüksek akımlı çift eksenli varyantlarından ayırır.Motorun sürekli durma akımı amplifikatör kanalının 3'ü içinde olmalıdır..0 Arms yetkisi. Bunu aşmak aşırı akım hatasına veya termal aşırı yüklenmeye yol açar. Kurulu makine, her eksen için 3,0 Arms'ten fazla gerektiren motorlar kullanırsa,Daha yüksek akım sınıfına sahip SVM2 varyantı doğru özelliktir..

Ana Özellikler

SVM2 Aile Bağlamı

SVM2 işareti, A06B-6096 serisindeki tüm çift eksenli modülleri kapsar.Yakındaki varyantlar, daha büyük durak akım talepleri olan motorlar için daha yüksek kanal başına akım değerleri içerirFiziksel biçimi ve FSSB iletişim mimarisi SVM2 ailesi boyunca paylaşılıyor ancak farklı akım derecelendirmeleri olan modüllerin farklı iç güç bileşenleri vardır.Farklı nominal termal performans, ve farklı motor parametre konfigürasyonları.

Bir H201 değiştirirken, yerleştirilmiş modülün etiketinden tam parça numarasını doğrulayın. An adjacent SVM2 number in the cabinet may have a higher current rating and a different motor type mapping — fitting it against an H201's motor load risks parameter mismatch or amplifier undersizing in the other direction.

Sık Sorulan Sorular

S1: FANUC'un SVM2 yelpazesindeki A06B-6096-H201 nedir?

Alfa FSSB SVM serisindeki en düşük akımlı çift eksenli modül olan SVM2-12/12'dir.Alpha SVM2 akım aralığının küçük ucunda bir modülden iki servo eksenini yönlendirir., hafif görevli eksenli motorlarla kompakt CNC makine konfigürasyonları için.

S2: A06B-6096-H201 ayrı bir PSM güç kaynağı gerektirir mi?

Evet, A06B-6096 SVM serisi, bir Alpha PSM (A06B-6087 veya A06B-6088 serisi) tarafından sağlanan ortak DC otobüsüne dayanır.PSM, tüm bağlı SVM ve SPM modüllerinin birleşik akım talebini karşılayacak şekilde ayarlanmalıdır.H201 kendi AC girişini kendi kendine düzeltmez.

S3: H201'yi daha yüksek akımlı bir SVM2 varyantı değiştirebilir mi?

Fiziksel olarak aynı dolap yuvasına uyabilir, ancak basit bir değiştirme değildir. The CNC's axis parameters must be set for the motor type actually connected — fitting a higher-current module against a low-current motor without correct parameter configuration produces motor type mismatch alarms or incorrect velocity scaling.

S4: L ve M eksenleri aynı anda uyarıldı.

SVM2 modülünün her iki ekseni üzerinde aynı anda alarmlar, modül düzeyinde bir arıza (modülün içindeki ortak DC otobüs kaybı veya kontrol güç kaynağı arızası) veya bir PSM arızasını gösterebilir.PSM durumunu kontrol edin ve önce FSSB kablo bağlantılarını doğrulayın. PSM hatası tüm SVM modüllerini otobüste aynı anda çevrimdışı bırakır.Tek eksenli alarmların motor veya kodlayıcı hatası olma olasılığı daha yüksektir.

S5: A06B-6096-H201 nereden geliyor?

FANUC Alpha FSSB modülü aracılığıyla, CNC onarım uzmanları ve Alpha amplifier tüccarları borsa ve fazla stok tutuyor.H201'yi doğrulayın (SVM2-12/12) Özellikle SVM2 varyantlarının fiziksel formu, elektrik özellikleri farklı iken, bir dolapta benzer görünebilir.Herhangi bir değişim ünitesini kabul etmeden önce hem L hem de M kanallarında işlevsel bir test talep edin.
