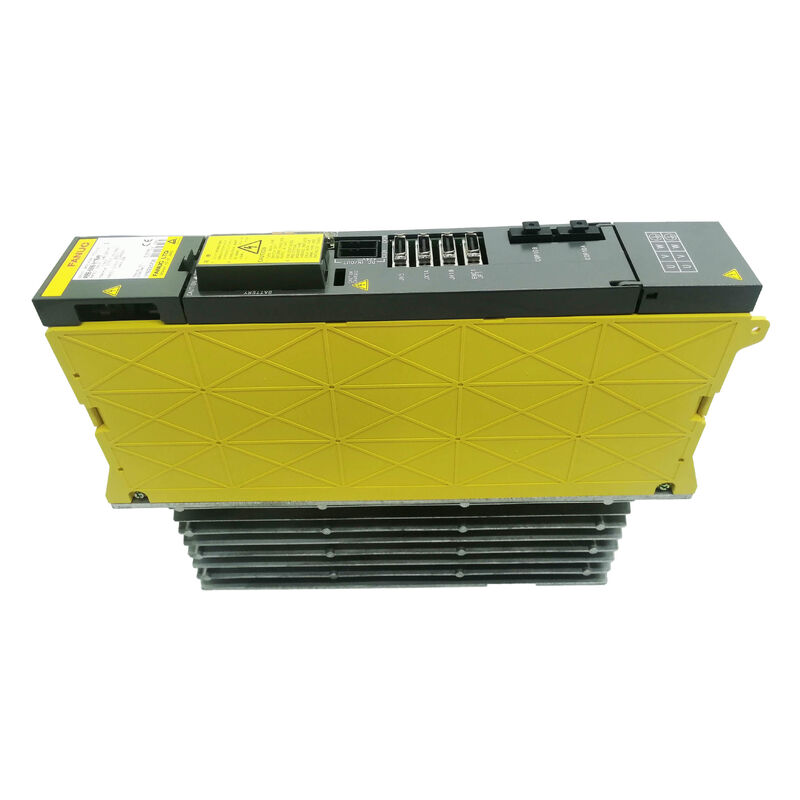

A06B-6096-H206 FANUC AC Servo Amplifier Birimi A06B6096H206 A06B-6096-H206

FANUC A06B-6096-H206. Alfa SVM2-40/40 Çift Eksenli Servo Modülü 12.5A / 12.5A / FSSB / Serisi 16i / 18i / 21i

Parça numarası:A06B-6096-H206

Üreticisi:FANUC Corporation (Japonya)

Ürün Türü:Çift Eksenli AC Servo Amplifier Modülü Alpha Serisi

SVM2-40/40 Aynı akım sınıfında iki eksen

A06B-6096-H206, aynı 12.5A nominal çıkışta hem L hem de M eksenleri ile simetrik çift eksenli Alpha servo modülü olan SVM2-40/40'dır.40/40 işareti, her iki kanalın da aynı akım sınıfının motorlarını eşleştirilmiş kapasiteyle çalıştırması anlamına gelir.Bu, iki eksenin eşdeğer yük profillerini taşıdığı alet makinelerinin konfigürasyonudur.

A06B-6096 serisi, CNC ve tahrik modülü arasında FSSB fiber-optik iletişim kullanır.paralel PWM arayüz kablo kullanan6096 SVM, daha önceki 6090 SVUC serisinin yaptığı gibi kendi AC girişini kendi kendine düzeltmek yerine, bir arkadaş PSM ( Güç Tedarik Modülü) tarafından sağlanan ortak bir DC otobüsünden de yararlanır.Bu iki değişim, 6096'yı Seri 16i/18i/21i CNC sistemlerine eşleştirilen Alpha SVM nesli olarak tanımlar..

A06B-6096 Çift Eksenli Aralıkta H206

H206 kanal başına 12.5A'da SVM2 ailesinin içindeki daha yüksek kapasiteli bir varyanttır.Daha küçük SVM2 çeşitlerinden daha fazla akım gerektiren motorlar için motorlarAsimetrik motor çiftleri için (L ve M eksenlerinin farklı boyutlarda motorları tahrik ettiği durumlarda),Kanal başına farklı akım değerlerine sahip asimetrik SVM2 çeşitleri belirlenecekti.H206 eşleşmiş çiftler için.

Kurulu modülün parça numarasını kendi etiketinden doğrulayın. SVM2 ailesi içindeki bitişik sonekler mevcut sınıfta farklılık gösterir.Fiziksel form benzer görünebilir ama elektrik özellikleri farklı.

Ana Özellikler

Sık Sorulan Sorular

S1: A06B-6096-H206 ile H204 (SVM2-20/20) arasındaki fark nedir?

Her ikisi de FSSB arayüzü ile çift eksenli Alpha SVM modülleridir. H206 kanal başına 12.5A sağlar; H204 kanal başına daha düşük bir nominal akım sağlar.Doğru değişken, bağlı servo motorların nominal akımı ile belirlenir.Yüksek akım değerini gerektiren motorlarda H204'ü H206'yla değiştirmek, aşırı akım hataları yaratacaktır.

S2: A06B-6096-H206, harici bir PSM güç kaynağı gerektirir mi?

Evet. 6096 SVM, eşlik eden Alpha PSM (A06B-6087 veya A06B-6088 serisi) tarafından sağlanan ortak DC otobüsüne dayanır.PSM, gelen üç fazlı AC'yi düzeltir ve tüm bağlı SVM ve SPM modülleri için DC otobüs voltajını sağlarPSM'nin güç değerinin tüm bağlantılı modüllerin toplam yükünü kapsadığını doğrulayın.

S3: L ve M eksenleri aynı anda uyarıldı.

SVM2 modülünün her iki ekseninde eşzamanlı alarmlar, modül düzeyinde bir arıza (ortak DC otobüs kaybı veya kontrol güç arızası) veya bir yukarı durum (PSM arızası, FSSB iletişim kesintisi) gösterebilir.Önce PSM durumunu kontrol edin ve bu modüle FSSB kablo bağlantılarını doğrulayınPSM hatası tüm SVM ve SPM modüllerini aynı anda devre dışı bırakır ve tüm ekselerde eşzamanlı alarmlar üretir.

S4: A06B-6096-H206'nın değiştirilmesi CNC parametrelerinde değişiklik gerektirir mi?

Tıpkı benzer bir SVM2-40/40 değişimi için, tipik olarak CNC parametre değişikliklerine gerek yoktur.,CNC'deki FSSB eksen atamasının, modülün tahrik kabinindeki fiziksel konumuyla eşleştiğini doğrular.

S5: A06B-6096-H206 nereden geliyor?

FANUC CNC yedek pazarı aracılığıyla Her iki kanalda da gerçek motor yükleri altında işlevsel bir test en güvenilir kabul denetlemesidir..
