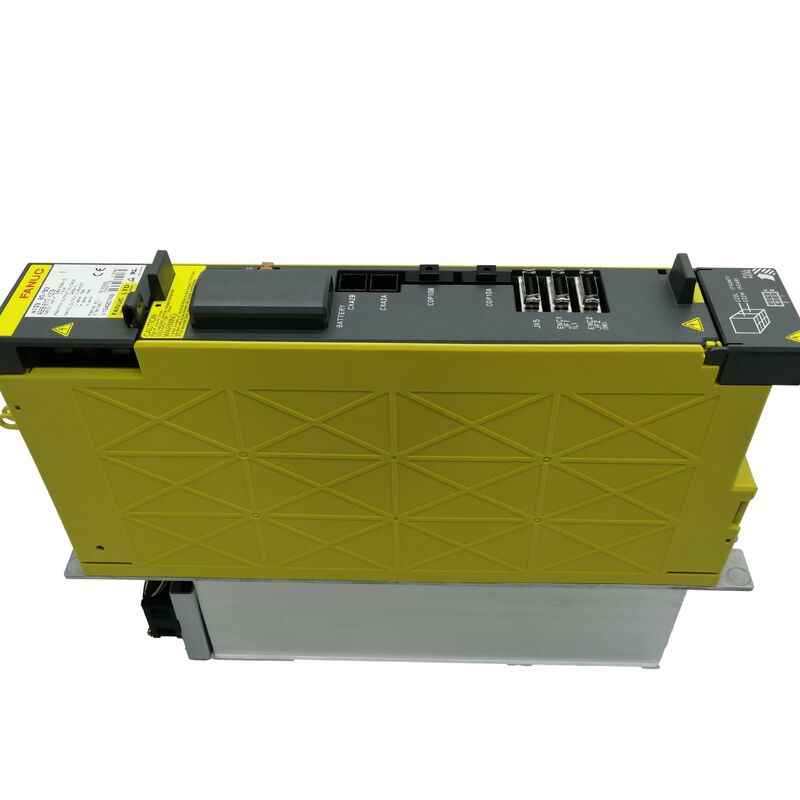

A06B-6117-H103 FANUC AC Servo Amplifier Birimi A06B6117H103 A06B-6117-H103

FANUC A06B-6117-H103 Alfa i Servo Amplifier Modülü AiSV 20

Ürün Tanımı

BuA06B-6117-H103birTek eksenli Alfa i servo güçlendirici modülüFANUC tarafından belirlenenαi SV 20FANUC'un bakım kılavuzunda bu sipariş özellikleri200VAC girişiTek eksenli amplifikatör grubu ve ortak SVM özelliği aileyi bağlarFSSB arayüzü ile i Serisi CNC'ler (Model B).

Bu, makinenin birleştirilmiş çok eksenli bir modül yerine özel bir tek eksenli bir servokanal ihtiyacı olduğu yerde kullanılan bir amplifikatör türüdür.

Teknik alıcı için, anahtar özellik mevcut sınıf.

FANUC'un özellik tablosu6.5 Silahların nominal çıkış akımıve a20 En yüksek nominal akım sınırıiçinSVM1-20i, bu aynı şu anki sınıf ile temsil edilirαi SV 20Yapılandırma tablosunda.

FANUC aynı zamanda SVM kontrol yöntemini de şöyle listeler:transistör köprüsü (IGBT) ile sinüs dalga PWM kontrolü, bu amplifier ailesine CNC servo uygulamalarında öngörülebilir davranışlarını veren şeyin bir parçası.

Mekanik olarak, αi dizisi20isınıfında60 mm genişliğinde, dış kanatları olmayangrup, ve dış boyutlar bölüm haritalarıSVM1-20i...ya daÇizim Çizim 1 / Panel Çekim 1 / Bakım Alanı 1.

Bu da H103'ü daha kompakt αi servo amplifier formatlarından biri haline getiriyor.Genellikle alanın sınırlı olduğu ve orijinal panel tasarımının daha dar tek eksenli modüllerin etrafında inşa edildiği dolaplarda kullanışlıdır.

Ürün sayfası açısından, H103, kurulu FANUC αi servo sistemleri için model özel bir yedek olarak en iyi konumlandırılmıştır.

Geniş bir “çok makineye uygun” bir güçlendirici değil; açıkça tanımlanmış bir güçlendirici.Tek eksenli 20 sınıf FSSB servo amplifikatörü.

Makine yeniden inşaatçıları, MRO alıcıları ve servis departmanları için, bu açıklık tam olarak parçayı yararlı kılan şeydir.

İş, orijinal mimarisi değiştirmeden istikrarlı servo kontrolünü geri getirmek olduğunda, doğru tek eksenli αi modeli zamandan tasarruf eder ve önlenebilir başlatma sorunlarını azaltır.

Teknik veriler

Sık Sorulan Sorular

S1: FANUC'un resmi model adında A06B-6117-H103 nedir?
FANUC, parçayı şöyle tanımlar:αi SV 20Uygulama kılavuzunda, eşlik eden açıklama kılavuzunda, ilgili 20 sınıf tek eksenli güçlendirici,SVM1-20i, aynı değerli akım sınıfına sahip.

Birlikte, bu el kayıtları H103'ü birAlfa i 20 sınıfı tek eksenli servo amplifier.

S2: Bu güçlendirici hangi çıkış sınıfına aittir?
FANUC SVM spesifikasyon tablosu6.5 Silahların nominal çıkış akımıve20 En yüksek nominal akım sınırı- Evet.SVM1-20iSınıf.

Alıcılar ve teknisyenler için, bu H103'ün temel elektrik kimliği: 40 sınıf veya daha yüksek kapasiteli varyantlar değil, 20 sınıf tek eksenli amplifikatör grubuna aittir.

S3: Bu model ailesine hangi CNC arayüzü bağlıdır?
FANUC, ortak SVM spesifikasyonunda bu servo amplifier ailesininFSSB arayüzü ile i Serisi CNC'ler (Model B).

Bu önemli çünkü doğru bir değiştirme sadece mevcut sınıf tarafından belirlenmez.

Güçlendirici ayrıca CNC tarafından kullanılan iletişim yöntemine ve çevresindeki tahrik sistemine uymalıdır.

S4: H103 kompakt bir dolap modeli midir?
Evet, αi dizisinde gruplandırılmıştırDış yüzgeçsiz 60 mm genişliğinde sınıf, ve dış boyut bölümü tek eksenli 20i modeliniÇizim Çizim 1 / Panel Çekim 1 / Bakım Alanı 1.

Pratik panel terimlerinde, daha dar tek eksenli modüller için tasarlanmış dolaplar içinde çalışırken yardımcı olan daha kompakt αi amplifier vücutları arasında yer almaktadır.

S5: A06B-6117-H103'ü değiştirmeden önce ne kontrol edilmelidir?
Servis ekibi, kurulu amplifikatördeki tam sipariş özelliklerini doğrulamalı, makinenin FSSB tabanlı αi mimarisini doğrulamalı,ve yedek orijinal tek eksenli 20 sınıf gereksinimine uyduğundan emin olun.

Panelin uygunluğunu ve çevredeki soğutma durumunu da doğrulamak akıllıca olacaktır.

FANUC servo sistemlerinde, amplifikatör sınıfının tam olarak eşleşmesi, kurulumdan sonra uzun süreli devreye girme işlerinden kaçınmanın en güvenli yollarından biridir.
