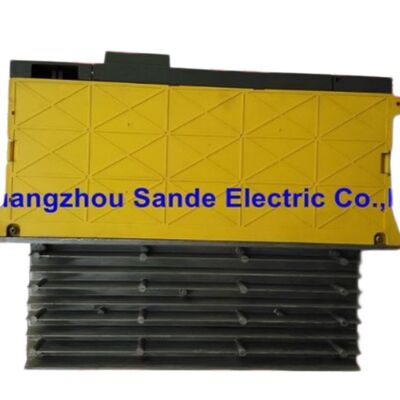

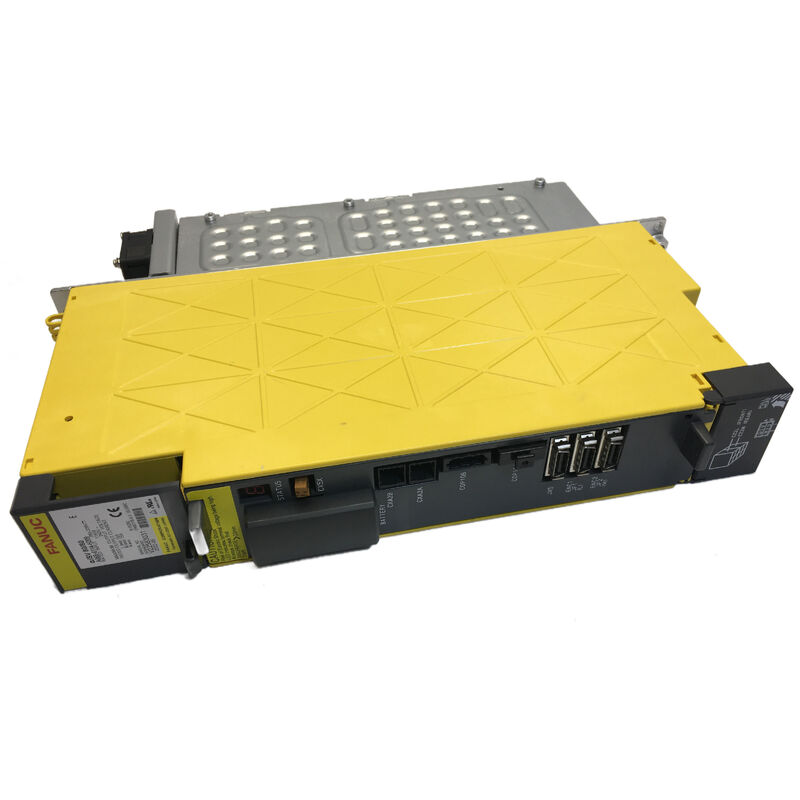

FANUC A06B-6114-H109 Alpha i SVM1-360i, 6114 Serisinin En Büyük Tek Eksenli Modülü

Bazı servo sürücü değiştirme işleri çok basit.

A06B-6114-H109, FANUC'un 6114 alfa i serisinin en üst kısmını alıyor: 115A nominal çıkış, üç iç 400A IGBT transistör modülü, 150mm dolap izi,ve isim SVM1-360i, alfa i tek eksenli modül ailesinin 360 sınıfı akım katmanını ifade eder.Büyük işleme merkezlerindeki en yüksek talep edilen ana eksenler için inşa edilmiştir: büyük çaplı döner masaları, ağır paletleri,veya motor akım gereksinimlerinin orta aralık sürücülerin sağlayabildiklerinden çok daha fazla olduğu büyük formatlı freze kafaları.

Bu üniteyi doğru bir şekilde elde etmek ve hızlı bir şekilde göndermek, yüksek değerli bir makineyi beklemek yerine parça üretmeye devam etmesini sağlar.Sande Electric, A06B-6114-H109'u yeni ve denetlenmiş durumda depoluyor., 0 ¢ 3 iş günü içinde dünya çapında gönderilir.

Alfa i SVM: Beta SVU'dan Farklı Bir Mimarlık

FANUC servo sürücülerini birden fazla ürün kuşağında satın alan herkes temel bir yapısal bölünme fark edecektir.Beta SVU ailesi, kataloğumuzun başka bir yerinde yer alan 6093 serisi, bağımsız birimlerdir.Her birinin kendi yerleşik güç kaynağı vardır, gelen AC'yi doğrudan dönüştürür ve AC gücü her nerede varsa bağımsız olarak monte edilir.Beta SVU kendi gücünü taşıdığı için sürücü yığınının geri kalanından bir makinenin karşı tarafında yaşayabilir.

A06B-6114-H109 tamamen farklı bir mimaridir.SVM Servo ModülüBir güç kaynağı içermez. Paylaşılan bir DC otobüsünden güç alır.aiPS (Alpha i Güç Tedarikçisi)gelen üç fazlı AC'yi, o otobüsün tüm SVM modüllerinin aldığı DC bağlantı voltajına dönüştüren modül.iki aiPS modülü paralel olarak) DC otobüsünü besler; bireysel SVM ve spindle modülleri çıkış güçleri için bu otobüse dokunurlar.

Bu mimarinin iki doğrudan sonucu var. the A06B-6114-H109 must be installed in a drive cabinet that includes a compatible aiPS — typically an A06B-6110 or A06B-6111 series power supply module with sufficient continuous power rating for the total load on the busİkincisi, aiPS arızası, o otobüste bulunan tüm SVM'leri aynı anda devre dışı bırakırken, beta SVU sisteminde, bağımsız bir ünitenin güç kaynağı arızası sadece bu ekşi etkiler.Her iki mimarinin de geçerli kullanım durumları var.; the SVM bus architecture is chosen where multiple high-power axes are grouped together and where power supply efficiency and centralized regeneration handling outweigh the locational flexibility of standalone units.

SVM1-360i'nin 6114 Alfa i Modülü aralığında yer aldığı yer

6114 serisi, aynı FSSB fiber optik arayüzünü ve aynı temel mimarisi paylaşan çok çeşitli sınıfları kapsar.Tek eksenli modüller giderek daha büyük akım katmanları ile yükselir:

• SVM1-20i(H101) 6A değerli, 60 mm genişliğinde, en hafif alfa i motorlar
• SVM1-40i(H102/H103) 11A derecesi, 60 mm genişliği
• SVM1-80i.(H105) 19A değerli, 60mm genişliğinde, 100A IGBT modülü
• SVM1-160i(H106) ′ Daha büyük IGBT, orta yüksek seviye
• SVM1-360i(H109)115A, 150mm genişliğinde, üç 400A IGBT modülüAiledeki en yüksek tek eksenli modül

H106'dan H109'a atlama önemli. SVM1-360i, en küçük 60 mm modüllerinin genişliğinin iki buçuk katı olan 150 mm genişliğindedir ve her biri 400A değerli üç IGBT transistör modülüne ev sahipliği yapar.bir paralel konfigürasyonda düzenlenmiş, kombinasyonlu 115A sürekli çıkış kapasitesini sağlamak içinBu modül, tek eksenli alfa i SVM yelpazesinin fiziksel ve elektrik tavanıdır.α50i/3000 ve αC50 sınıfındaki motorlar, büyük formatlı işleme ekipmanlarının en zorlu birincil eksenlerinde bulunur..

Teknik özellikler

Üç IGBT Mimarlığı ve Bakım için Anlamı

Daha küçük akım sınıflarındaki çoğu alfa i SVM modülü tek bir IGBT transistör modülü kullanır. SVM1-80i (H105) bir 100A transistörü kullanır;Orta aralık modüller, giderek daha büyük tek cihazlar aracılığıyla yükseliyor.SVM1-360i farklıdır: üç ayrı 400A IGBT modülü içeride monte edilmiştir ve kombinasyonlu çıkış akım kapasitesini sağlamak için paralel olarak çalışır.

Bu üç transistörlü konfigürasyonun birkaç etkisi var.L eksenindeki aşırı akım hatası (ön LED'de alarm kodu 8) veya aynı eksen üzerindeki IPM alarmı (noktalı bir sayı olarak gösterilen alarm kodu), örneğin, 8.) üç transistörden herhangi birinden kaynaklanabilir. A single failing transistor out of three does not necessarily cause an immediate total output failure — it may manifest as intermittent overcurrent trips under high-load conditions before the unit fails completelyBu kalıbı erken fark etmek, beklenmedik bir duraklamayı önler.

İç soğutma fanı ve ısı alıcısındaki dış fan, her ikisi de kritik işlevlere hizmet eder. 26kW nominal giriş gücünde, yüksek akım yüklerinde sürekli çalışma önemli bir ısı üretir. The external heatsink fan is the primary thermal management component for the IGBT modules — its failure typically triggers alarm code F (external cooling fan stop) on the front LED before thermal damage occursPlanlı bakım sırasında her iki fanı kontrol etmek ve tüketilebilir yedek parçalar olarak kullanılabilir fan kümelerinin olması, birincil yüksek görev döngüsü ekseninde SVM1-360i çalışan herhangi bir makinede iyi bir uygulamadır.

Yazılım Çeşitleri: #J006 ve #N

A06B-6114-H109, temel yapılandırmada ve en az iki belgelenmiş yazılım varyantında mevcuttur:#J006ve# N. Bu arka kelimeler, kontrol kartına yüklenmiş fabrika yazılım seçeneklerini gösterir, genellikle yüksek çözünürlüklü geri bildirim işleme, özel HRV algoritması sürümleri,veya özel motor ve alet makinesi çiftlemeleri için uygulama özel parametreler kümeleri.

Mevcut bir makineye benzer bir yedek için, varyant mümkünse orijinal ünitenin etiketine uymalıdır.#J006 veya #N varyantı için temel H109'u değiştirmek (veya tam tersi) acil donanım hatalarına neden olmaz., ancak CNC'nin özel olarak varyantın özellik kümesi için yapılandırılmış olması durumunda parametreler ayarlanması gerekebilir.

Eğer orijinal ünitenin etiketi hala okunabilirse, sipariş vermeden önce tüm parça numarasını ve herhangi bir sonekleri not edin.CNC modeli ve motor türü ile bizimle iletişime geçin biz uygulamanız için en uygun varyant tavsiye edebilirsiniz.

Şartlı Opsiyonlar ve Depolar

Yeni eski stok A06B-6114-H109 üniteleri orijinal ambalajlı orijinal FANUC ürünüdür, hiç monte edilmemiştir.Bunlar 12 aylık bir depo garantisi taşır ve sürekli yüksek üretim ortamlarındaki makineler için en düşük riskli seçeneği temsil ederPlanlanmamış duraklamaların pahalı olduğu birincil işleme eksenindeki 115A sürücü için, yeni stoklar prim değerinde.

Kullanılmış denetlenen üniteler, imha edilmiş makinelerden alınır, her iki eksenin ve FSSB iletişiminin işlevselliğini doğrulamak için test edilir ve 3 aylık garanti ile sunulur.Sipariş vermeden önce her iki koşulda da mevcutluğunu onaylamak için bizimle iletişime geçin.

Sipariş, Ödeme ve Nakliye

DHL ve FedEx ile dünya çapında sevkiyat0 ¢ 3 iş günüBirden fazla öğe siparişleri için kombine nakliye.

Ödemeler:

• Banka Nakli (T/T) ¢ tüm sipariş değerleri
• PayPal ¥ 500 dolara kadar siparişler
• Western Union tüm sipariş değerleri

İthalat vergisi ve yerel vergileri, alıcının varış noktasında sorumluluğundadır.

Garanti ve iade

Geri dönüşler, hasarlı, eksik, tanımlandığı gibi olmayan veya işlevsiz olduğu doğrulanmış birimler için kabul edilir.4 gün sonra. Birim orijinal durumda garanti etiketi ile kalıcı olarak iade edilmelidir; iade gönderimi alıcının sorumluluğundadır. Garanti yanlış kurulumdan kaynaklanan hasarı kapsamamaktadır,uyumsuz güç kaynağıDoğum sonrası fiziksel hasar.

Sıkça Sorulan Sorular

S1: A06B-6114-H109'un etiketi SVM'dir, bu ayrı bir güç kaynağı modülüne ihtiyacı olduğu anlamına mı geliyor?

FANUC beta SVU ünitelerinin, yerleşik bir güç kaynağına sahip olmasından farklı olarak, SVM1-360i, ana DC gücünü paylaşılan bir aiPS'den (Alpha i Power Supply) alan bir otobüs bağlantılı modüldür.AiPS modülü gelen üç fazlı AC'yi düzeltir ve tüm SVM ve bu otobüs üzerindeki spindle amplifier modüllerinin çektikleri DC otobüsünü korur.Tek bir SVM1-360i için,uyumlu bir aiPS aynı tahrik kabinesinde bulunmalı ve bu modülün 26kW değerli girişini ve aynı otobüsü paylaşan diğer tüm modülleri kapsayacak kadar sürekli bir kapasiteye sahip olmalıdır.. A06B-6110 ve A06B-6111 serileri 6114 SVM modülleri ile kullanılan tipik aiPS aileleridir.Sadece SVM1-360i'yi değiştirmek, DC otobüs bağlantılarının doğrudan değiştirilmesi..

S2: H109'u 6114 aralığındaki diğer tek eksenli modüllerden “özellikle H106’dan ayıran nedir ve makinemin hangisini kullandığını nasıl doğrulayabilirim?

A: H109 SVM1-360i, üç iç IGBT modülü ile 115A çıkışında ve 150mm genişliğinde.H106, aynı 6114 ailesinden daha düşük akımlı tek eksenli bir modüldür, ancak daha küçük bir IGBT konfigürasyonu ve daha dar bir dolap izi ileEn basit doğrulama yöntemi, monte edilmiş birimin üzerindeki etiketdir. FANUC parça numarası ve SVM işareti (H109 için SVM1-360i) doğrudan modül etiketine basılır.Birim çıkarılmışsa ve etiket hasar görmüşse, makinenin elektrik dolabı belgesini veya CNC parametreler ekranını kontrol edin:FANUC FSSB ile CNC denetleyici, bağlı amplifikatör model tanımlayıcılarını servo bakım ekranında görüntüleyebilirFiziksel olarak, 150 mm genişliği ve iki fanlı soğutma düzenlemesi (iç fan ve dış havalandırma fanı) H109'a özgüdür ve aynı serideki daha dar modüllerden ayırt eder.

S3: Bir yedek H109 kurduktan sonra CNC, servo alarm 8'i (L ekseninde aşırı akım) neredeyse hemen eksen açılışında gösterir.

A: Alfa i modülünün LED'indeki alarm 8, sürücü donanımı tarafından tespit edilen L ekseni aşırı akım durumunu gösterir.W güç kablosu modülden motora, fazlar arasında veya fazdan yere herhangi bir kısa devre içinİkincisi, her motor terminalı ile zemin arasında 500V megohmmeter ile motor sargı yalıtımını kontrol edin.1MΩ'nun altındaki bir okuma, sürücünün durumundan bağımsız olarak sürücüde aşırı akım tetikleyecek motor yalıtımının bozulmasını gösterir.Üçüncüsü, eksen için CNC servo parametrelerinin, özellikle motor kodunun (parametresi 2020) H109'a bağlı motor türünü doğru tanımladığını doğrulayın;yanlış bir motor kodu sürücü gerçek motor için uygun olmayan akım sınırları ayarlamak neden olabilir, normal hızlanma yükleri altında erken fazla akım algılamasını tetikler.

S4: A06B-6114-H109 sadece standart αi motor aralığı değil, αC serisinden alfa i motorları çalıştırabilir mi?

A: Evet. αC (alfa çekirdek) motor serisi ve standart αi serisi her ikisi de aynı FANUC servo geri bildirim ve güç arayüzünü kullanır.ve SVM1-360i, 50 sınıf aralığındaki büyük αC motorlar için uygun boyutlara sahipTemel gereklilik, motorun çalışma yükü ve hız aralığında maksimum akım talebinin H109'un 115A sürekli çıkış kapasitesi içinde olmasıdır.CNC'deki motor kodu parametresi, kullanılan belirli αC motor modeline ayarlanmalıdır. CNC, akım sınırlarını hesaplamak için bunu kullanır.FANUC, αC motorlar için motor kodlarını, αi motorlar ile aynı parametreler kılavuzu bölümlerinde belgeler; ayrı bir parametreler seti gerekmez..Eğer makine başlangıçta belirli bir αC motoru ile çalıştırılmışsa, orijinal H109 ünitesinde (veya CNC'nin kaydedilmiş parametrelerinde) ayarlanan parametrede zaten doğru motor kodu olacaktır.

S5: A06B-6114-H109 üzerindeki #J006 ve #N yazılım varyantı önekleri neyi gösterir ve değiştirme için varyantın tam olarak eşleşmesi gerekir mi?

A: FANUC servo güçlendirici modüllerindeki yazılım varyantları genellikle kontrol kartının firmware'sinde fabrika kurulu seçeneklerini kodlar:yaygın örnekler arasında özel HRV (Yüksek Yanıt Vektörü) algoritma sürümleri vardır, yüksek çözünürlüklü kodlayıcı arayüz ayarları ve uygulama özel motor desteği eklemeleri.#J006 eksiği tipik olarak belirli makine aletleri OEM uygulamaları için etkinleştirilen servo yazılım özelliklerinin belirli bir kombinasyonunu gösterir.. #N eksiği, birden fazla FANUC ürün hattında kullanılan standart bir yazılım varyant notasyonudur.tam bir varyant eşleşmesi en güvenli yaklaşımdır Uygulamada, aynı H109 temel parça numarası içindeki bir varyantı diğerine değiştirmek genellikle doğru çalışır.Çünkü donanım aynıdır ve varyasyon farklılıkları temel operasyon mantığı yerine öncelikle parametre varsayılanları veya mevcut özelliklerBununla birlikte, eşleşmeyen bir değişken değiştirildikten sonra CNC, bir servo başlatma uyarısı gösterirse veya eksen ilk etkinleştirme sırasında beklenmedik bir şekilde davranırsa,CNC'nin servo bakım ekranında gösterilen amplifikatör yazılım sürümünü makinenin devreye girme kayıtlarına karşı karşılaştırın ve etkilenen tüm parametreleri buna göre ayarlayın.Sipariş vermeden önce varyasyonun mevcutluğunu onaylamanız gerekiyorsa bizimle iletişime geçin.
