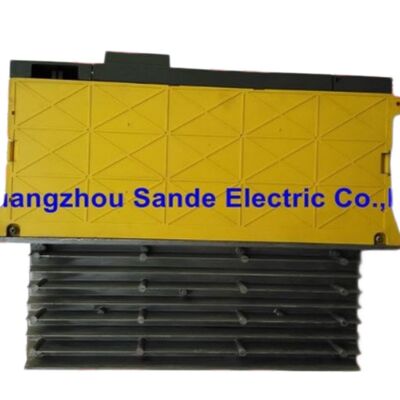

A06B-6117-H206 FANUC AC Servo Amplifier Birimi A06B6117H206 AO6B-6II7-H2O6

FANUC A06B-6117-H206 Alfa i Servo Amplifier Modülü AiSV 20/40

Ürün Tanımı

BuA06B-6117-H206bir2 eksenli Alfa i servo güçlendirici modülüFANUC tarafındanαi SV 20/40FANUC yapılandırma tablolarında, bu sıralama özelliği200VAC girişiServo-amplifier ailesine aittir veFSSB arayüzü ile i Serisi CNC'ler.

Bu, aynı modül gövdesinde bir daha hafif kapasiteli ve bir daha büyük kapasiteli eksene ihtiyaç duyan makineler için tanımlanmış çift eksenli bir güçlendirici haline getiriyor.

FANUC'un spesifikasyon tablosu, bu karışık eksen düzeninde değerini göstermektedir.L-eksen 6.5 Arms'te 20 Apeak nominal akım sınırı ile,M-eksen, 40 Apeak nominal akım limiti ile 13 Kol olarak değerlendirilir..

Bu asimetrik yapı, H206'nın 20/20 veya 40/40 versiyonları ile aynı aileye ait oldukları için birbirleriyle değişimi mümkün olmamasının nedeni.20/40 eşleştirme ürünün temel kimliğidir..

FANUC'un düzenlenmesi ve mekanik gruplama yeriSVM2-20/40i...de60 mm genişliğinde, dış kanatlıçerçeve kategorisi, ve dış boyutlar bölümü bu modeliÇizim Çizim 2 / Panel Çıkartma 2 / Bakım Alanı 1Bu gerçek panellerde önemli.

Bir yedek amplifikatör, gereksiz değişiklikleri zorlamadan mevcut dolap alanına, soğutma yoluna ve montaj planına uyacaksa kullanışlıdır.

Ticari olarak, H206, spekülatif yedekleme yerine tipik olarak tam bir yedekleme için kaynak alan parça alıcılarıdır.

Servis durumlarında, orijinal karışık eksenli amplifikatör düzenini korumak genellikle parametrelerle ilgili karışıklıklardan kaçınır, yeniden çalıştırmayı basitleştirir,ve elektrik düzenini makine üreticisinin orijinal tasarımına uygun tutar..

Bu yüzden doğru FANUC adı çok önemlidir:A06B-6117-H206 = αi SV 20/40 = Çift eksenli karışık akımlı servo güçlendirici.

Teknik veriler

Sık Sorulan Sorular

S1: A06B-6117-H206 için resmi FANUC adı nedir?
FANUC bu modeli şöyle listeler:αi SV 20/40bakım kılavuzunda ve açıklama kılavuzunda aynı akım sınıfı tanımlanır.SVM2-20/40i.

Basit terimlerle, iki kanalın aynı çıkış sınıfını paylaşmadığı iki eksenli bir servo amplifikatördür.

Bu karışık yapı modülün belirleyici özelliğidir.

S2: Bu amplifikatörün nominal çıkış değerleri nelerdir?
FANUC SVM spesifikasyon tablosuL ekseni 6,5 Arms 20 Apeak nominal akım sınırı ileveM ekseninde 13 Kol 40 Apeak nominal akım sınırı ileBu H206'nın en önemli teknik özelliği.

Dengeli bir 20/20 amplifikatörü ve dengeli bir 40/40 amplifikatörü değildir; kasıtlı olarak iki farklı servo akım sınıfına ayrılmıştır.

S3: H206 neden diğer iki eksenli αi amplifikatörleriyle değiştirilemez?
Çünkü FANUC αi ailesinde, iki eksenli modüller belirli akım kombinasyonları ile organize edilir.

Bir 20/40 ünitesi, bir 20/20 veya 40/40 ünitesinden farklı olarak seçilir ve bu fark motor/artırıcı eşleşmesini ve eksen tarafındaki elektrik davranışını etkiler.

Yanlış akım sınıfından fiziksel olarak benzer bir modül kullanmak, basit bir değiştirmeyi bir devreye sokma problemine dönüştürebilir.

S4: Bu model hangi dolap formatını kullanıyor?
FANUC'un sınıflandırması bu sınıfı60 mm genişliğinde dış kanatlı amplifikatör ailesi, ve dış boyut bölüm haritalarıSVM2-20/40i...ya daÇizim 2, panel çıkartma 2, bakım alanı 1.

Bir bakım mühendisi için bu yararlıdır çünkü kabinin uygunluğunu, kesim uyumluluğunu ve kurulumdan önce gerekli servis izinini kontrol etmek için temel bir başlangıç noktası sağlar.

S5: Bu parçayı satın almadan önce ne doğrulanmalıdır?
Kurulu sipariş özellikleri önce kontrol edilmeli, ardından eksen düzenlemesi, arayüz türü ve dolap biçimi kontrol edilmelidir.

FANUC kılavuzu bu güçlendirici ailesiniFSSB ile i serisi CNC makineleri, makinenin hala aynı kontrol mimarisini kullandığını onaylamak önemlidir.

Tam model eşleşmesi, bu gibi karışık eksenli modüllerde özellikle önemlidir, çünkü birimin değeri sadece görünümünde değil, belirli 20/40 kombinasyonunda bulunur.
