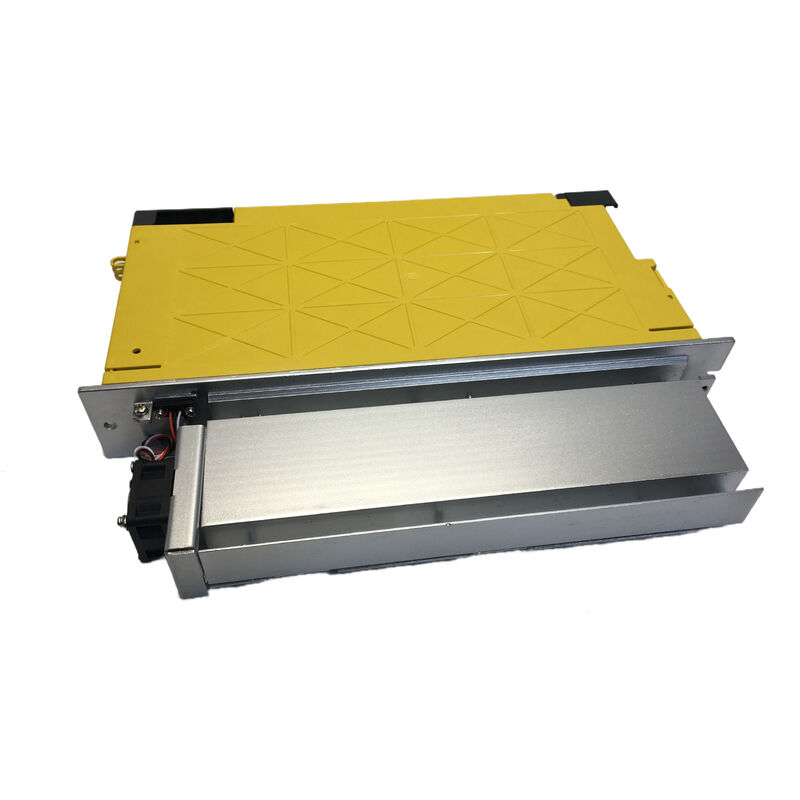

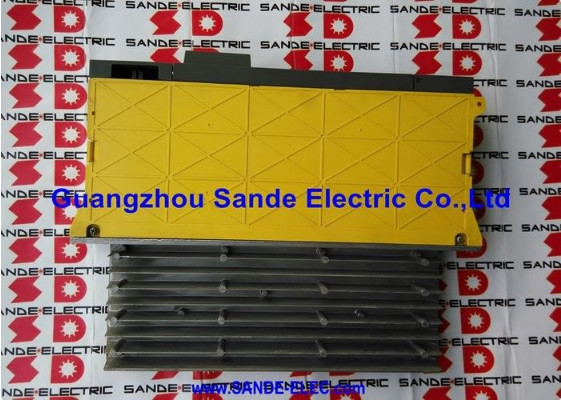

FANUC A06B-6114-H304 AC Servo Amplifier Birimi

Alfa I Serisi. SVM3-20/20/40i. Üç Eksenli.

Üç Eksen, Bir Modül, Sıfır Uzlaşma

Tek bir tahrik modülünden üç servo eksenini çalıştırmak, daha az dolap yuvası, daha az güç bağlantısı, modüller arası kablolamalarda daha az potansiyel arıza noktası olan zarif bir çözümdür.FANUC A06B-6114-H304 en büyük üç eksenli Alpha i servo amplifier modülüdür, SVM3-20/20/40i ve iki küçük eksenin ve bir daha yüksek akım eksinin FANUC sürücü yığını içinde tek bir kompakt koruma paylaşması gerektiğinde tercih edilen varyanttır.

This module belongs to the A06B-6114 generation of Alpha i amplifiers — the post-2004 i-series that replaced the first-generation FSSB Alpha modules — and connects to FANUC CNC controllers via FSSB (Fanuc Servo Serial Bus) fiber optic communicationFANUC 0i, 16i, 18i, 21i, 30i, 31i ve 32i kontrol aileleri etrafında inşa edilen işleme merkezlerinde, dönüş merkezlerinde, EDM makinelerinde ve robot sistemlerinde kullanılmaktadır.

Teknik özellikler

20/20/40 Mevcut Mimarlık

Modül adındaki "20/20/40" işareti, tüm yük hikayesini anlatır.Üçüncü eksen 50A transistör modülü ve 13A nominal çıkışı taşıyorBu asimetrik düzen, kasıtlı olarak yapılmıştır.İki küçük kanal daha hafif besleme eksenlerini (genellikle X ve Y) ele alırken, daha büyük N eksen Z gibi daha ağır bir eksen sürer., tam kesim yükü altında yerçekiminin ve alet ağırlığının üstesinden gelmelidir.

Machine builders and CNC retrofitters routinely specify the H304 over the smaller SVM3-20/20/20i (A06B-6114-H303) precisely when one axis in a three-axis group consistently operates under higher torque demand. Getting the current channel assignment right — connecting the higher-load axis to the N channel — is one of the first commissioning steps that determines whether the module runs within its thermal envelope over a shift.

FSSB: Neden Fiber Optic İletişim Sürücü Kabinesini Değiştirir

FANUC'un Fiber Optic Servo Serial Bus'u basitçe farklı bir konektör değil, CNC denetleyici ve sürücü modülü arasındaki sinyal yoluna temelde farklı bir yaklaşımdır.

Geleneksel servo arabirim kablolama, yüksek akımlı motor güç kablolarının yanında çalışan bakır sinyal kabloları üzerinden yüksek hızlı dijital konum ve hız komutlarını taşır.Fiziksel yakınlık gürültü bağlantısı için fırsatlar yaratıyor., bu da aşağıdaki hatalar, kodlayıcı alarmları ve izlenmesi ve düzeltmesi çok zor olan aralıklı eksen hataları olarak ortaya çıkıyor.

FSSB bakır sinyal yolunu optik fiber ile değiştirir. Light is immune to electromagnetic interference — the drive cabinet can carry kilowatts of switched motor current through adjacent cable runs without any risk of that noise reaching the control signalsSonuç, elektrikle düşmanca ortamlarda temiz bir şekilde çalışan bir servo sistemidir: spindle sürücülerinin yanında, kaynak ekipmanlarının yanında, frekans inverterleriyle aynı kabinde.

Fiber optik bağlantısı ayrıca FANUC'un yüksek çözünürlüklü hız kontrolünü (HRV) destekler. Hız döngüsü örnekleme hızını artıran ve hız kontrol bant genişliğini sıkılaştıran firmware düzeyinde bir özellik. HRV, doğru iletişim döngüsünde FSSB bağlantısı kurulduğunda kullanılabilir hale gelir.

Uyumlu CNC Denetleyicileri

A06B-6114-H304, FANUC'un FSSB servo amplifier konfigürasyon tablolarında aşağıdaki CNC serileri ile kullanmak için belgelenmiştir:

• FANUC Serisi 0i (tüm çeşitleri 0i-MB, 0i-MD, 0i-MF dahil)
• FANUC Serisi 15i
• FANUC Serisi 16i / 160i
• FANUC Serisi 18i / 180i
• FANUC Serisi 21i / 210i
• FANUC Serisi 30i / 300i / 300is
• FANUC Serisi 31i / 310i / 310is
• FANUC Serisi 32i / 320i / 320is
• FANUC Robot denetleyici (R-30iA ve uyumlu nesiller)

Modül, Beta servo motor açıklama kılavuzuna (B-65232EN) göre, L ve M eksen kanallarında FANUC Beta servo motorlarını da destekliyor.Alfa i serisi motorlar için her üç kanalda including αi4/4000 through αi8/3000i H304 standart eşleşmedir.

Modülün İçinde: Hizmet edilebilir olan

A06B-6114-H304, iki ayrı kart bileşenini ve güç bölümünü içeren tek bir kablo. Kablolama tahtası (A16B-2203-0680) güç arayüzünü yönetir.FSSB kontrol kartı (A16B-2101-004x) fiber optik iletişim ve eksen kontrol mantığını yönetir.Her iki PCB de ayrı bir yedek olarak mevcuttur. Modülün bir parçasıdırlar.

Ne oldu?- Evet.Ayrı ayrı mevcut ve tam bir modül değişimi olmadan servis edilebilir:

• Bireysel IGBT transistör modülleri (20A ve 50A üniteleri)
• İç soğutma fanı
• Pil paketi (tam kodlayıcı pozisyonunu korumak için)
• Eksen sigortaları

Çoğu alan arızası için, tek bir transistör modülünün motor hatası nedeniyle patlaması, bozulmuş bir soğutma fanı, bileşen düzeyinde onarım hem mümkündür hem de maliyetlidir.Tam pansiyon arızası genellikle ekonomiyi değişime veya tam modül yenilenmesine yöneltir..

#N Suffiksi Değişikliğine Bir Not

The A06B-6114-H304#N is the same module with a slightly different suffix indicating a configuration detail (typically related to the feedback connector type or battery backup configuration for the encoder)Düzenleme ve uyumluluk amaçları için, taban H304 ve H304 # N, desteklenen CNC kontrol aileleri arasında işlevsel olarak eşdeğerdir.

Sıkça Sorulan Sorular

S1: A06B-6114-H304 ile A06B-6117-H304 arasındaki fark nedir?

Her ikisi de aynı akım değerlerine ve aynı FSSB arayüzüne sahip üç eksenli Alpha i SVM3-20/20/40i modülleridir.A06B-6114 serisi standart bir Alfa i kontrol kartı kullanıyor., A06B-6117 serisi HRV (Yüksek Çözünürlük Hız Kontrolü) yetenekli bir kontrol kartı ile donatılırken (A20B-2101-004x).HRV kartı, çok pürüzsüz düşük hızlı hareket gerektiren uygulamalar için daha sıkı hız döngüsü bant genişliğini destekler. Çoğu standart CNC işleme uygulamaları için, H304 ve H317 aynı şekilde çalışır.

S2: A06B-6114-H304 daha eski FANUC Alpha (i olmayan) serisi CNC kumandalarıyla kullanılabilir mi?

A06B-6114 serisi, FSSB kapasitesine sahip bir CNC denetleyicisi gerektiren FSSB fiber optik iletişimini kullanır.Tip A veya Tip B bakır arayüzünü kullanan eski Alpha serisi CNC kumandaları FSSB modülleriyle iletişim kuramazEğer makine eski bir FANUC kontrolü çalıştırıyorsa, doğru amplifikatör jenerasyonu A06B-6079 (A tipi arayüzü) veya A06B-6080 (B tipi arayüzü) serisidir, 6114 değil.

S3: Üç eksenin de birbirine bağlanması gerekir? Kullanılmayan eksen kanalları bağlanmadan kalabilir mi?

Bu, makine yapılandırmasına bağlıdır. Üç eksenli bir modülden sadece iki eksen gerekiyorsa, FANUC'un parametreler ayarları hangi eksenlerin etkin olduğunu doğru bir şekilde yansıtmalıdır.Uygun bir parametreler yapılandırması olmadan tamamen bağlantısız bir kanal bırakmak, güç açıldığında eksen alarmları oluşturabilirPratikte, modül tipik olarak tek bir modülden üç eksene ihtiyaç duyan makinelerde kullanılır.Üçüncü kanala hiç ihtiyaç duyulmadığı takdirde, iki eksenli bir gereklilik için iki eksenli bir modül kullanmak daha temiz bir çözümdür.

S4: Bu modülün tipik olarak başarısız olmasının nedeni nedir ve onarımın değeri var mı?

En yaygın arıza modülleri, transistör modülünün hasarı (motor kısa devre, aşırı akım olayları veya motor sargı hatası nedeniyle) ve termal hasara yol açan soğutma fanı arızasıdır.Transistör arızası, bileşen düzeyinde yapılan onarımlardır ve modülün değiştirilmesinden önemli ölçüde daha az maliyetlidir.. Ventilatör arızası, erken tespit edilirse, bir modülü onarılmaz hale getiren termal hasarı önleyen basit değişimlerdir. Pil ile ilgili kodlayıcı alarm hatası bakım öğeleridir,arıza olmaz .

S5: Modülün üretimi kesildiği belirtildi ️ kaynak bulmak ne kadar zor?

FANUC resmi olarak A06B-6114 serisini durdurdu, ancak kurulu baz, hem yeni eski stok hem de sertifikalı yenilenmiş üniteleri sağlamaya devam edecek kadar büyüktür.Değerlendirme programları, hatalı bir ünitenin gönderildiği ve test edilmiş yenilenmiş bir ünitenin iade edildiği en yaygın tedarik yoludur ve genellikle 12 aylık garanti içerir.Saygın CNC parça uzmanlarından teslim süreleri, sürekli talep nedeniyle bu model için genellikle kısa.
