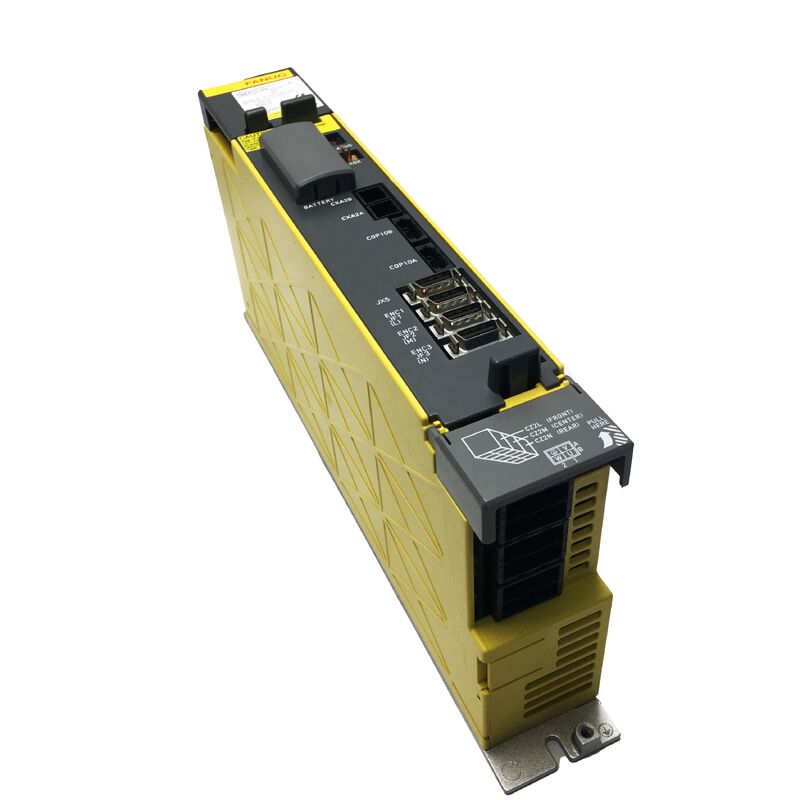

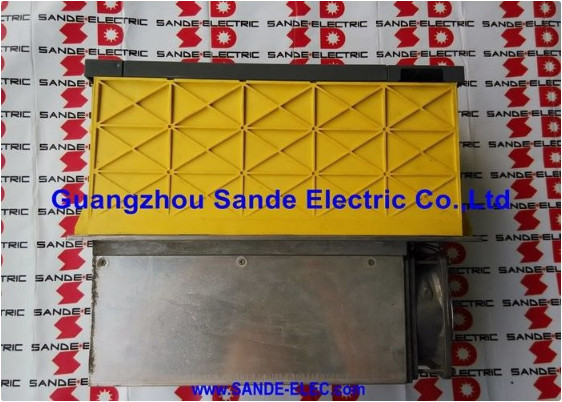

A06B-6117-H304 FANUC AC Servo Amplifikatör Ünitesi A06B6117H304 A06B-6117-H304

FANUC A06B-6117-H304 Servo Güçlendirici Modülü AiSV-20/20/40, Üç Eksenli Alfa i, 200V Platformu

Bu tasarım detayı A06B-6117-H304'ün tanımlayıcı özelliğidir.Ve bunu anlamak doğru parçayı sipariş ettiğinizi doğrulamak için en hızlı yoldur..

H304, FANUC'un 6117 Alpha i servo amplifier ailesindeki en büyük üç eksenli sürücüdür.

BelirlenmişSVM3-20/20/40i (AiSV-20/20/40), üç servo eksenini aynı anda bir kompakt birimden çalışır. Ancak tüm kanalların aynı nominal akımı taşıdığı simetrik üç eksenli bir modülün aksine, H304 gücünü eşitsiz olarak dağıtır:L ve M eksenleri her biri 6'ya göre.5A, N ekseni 13A taşıyor.

Bu iki katlı N-eksel değerlendirmesinin pratik bir mantığı var ve bu modülün makinenin yerini şekillendiriyor.

Sande Electric, A06B-6117-H304'ü yeni ve kullanılmış (denetlenmiş) durumda stoklar ve 0-3 iş günü içinde dünya çapında gönderilir.

6117 Alpha i Platformu: Bu modülün bulunduğu yer

The 6117 series represents FANUC's mainstream 200V Alpha i servo generation — the modular drive family that became the backbone of FANUC's CNC systems through the 0i-C/D and 30i/31i control generations.

Daha önceki alfa serisinin (6090, 6096) veya beta serisinin (6130, 6132, 6134) aksine, 6117 Alpha i dizisi HRV2 ve HRV3 mevcut kontrol algoritmalarını getirdi.dış ısı alıcı mimarisi ile daha ince 60 mm genişliğinde bir modül, ve standart olarak FSSB fiber optik iletişim.

Bu modüller, gelen 200V AC'yi düzenlenmiş DC otobüsüne dönüştüren aiPS güç kaynağı modülü ile birlikte ortak bir DC otobüs kabinine monte edilir.

H304'ün nominal DC otobüs girişi, toplamda 9.5 kW'da 283 ′′325V DC'dir. Bu güç bütçesi üç ekseni de besler ve kabinin konfigürasyonunuz için güç kaynağını boyutlandırırken bunu anlamak önemlidir.

6117 ailesi içinde, modül tek eksenli (H1xx), çift eksenli (H2xx) ve üç eksenli (H3xx) modüllere sahiptir.H303'ten asimetrik eksen akım tahsisatı ile farklılaştırılır.

N-Oksi'nin Akım'ı Neden Çiftleştirdiğini

SVM3-20/20/20i (H303) ve SVM3-20/20/40i (H304) her ikisi de aynı ailenin üç eksenli modülleridir ve ilk bakışta H304, bir yükseltilmiş kanalı olan bir H303'e benziyor.Ancak tasarım seçimi, CNC işleme merkezlerinde gerçek eksen yükleme farklılıklarını yansıtır..

Tipik bir dikey işleme merkezinde, X ve Y ekseni masayı ve sütunu yatay düzlemde hareket ettirir.Çünkü yerçekimi yatay harekete karşı çalışmaz.Z ekseni farklı.

Döner başını veya masayı dikey olarak hareket ettirir, genellikle ağır bir iş parçasına sıkıştırılırken, çekime doğrudan karşıdır.

Z ekseni kesimleri, besleme yönünde daha yüksek kesim kuvvetleri içerir.Birçok makine konfigürasyonunda Z ekseni veya benzer şekilde yüklü bir ana eksene bağlanan N ekseni, ek 13A nominal akım kapasitesinden yararlanır..

Bu yüzden bir H304'ü bir H303 ile değiştirmek kolay değildir: makinenizdeki N-eksenli motor, H304'ün 13A nominal çıkışına eşleştirilir.5A kanalı normal kesim koşullarında fazla akım nedeniyle amplifier hataya neden olacaktır.

Teknik özellikler

H303 vs H304: En yaygın sipariş hatasını gidermek

İki modül neredeyse aynı görünüyor. Aynı seri, aynı fiziksel genişlik, aynı FSSB arayüzü, aynı kabine uygunluğu. parça numarasının sonundaki sayı kodları önemli olan tek farklılaştırıcıdır:

A06B-6117-H303= SVM3-20/20/20i ′′ her üç eksende 6.5A nominal çıkışta.Makinenin üç ekseni de benzer akım gereksinimlerine sahip olduğunda kullanılır. Z-eksen yükünün X/Y'den önemli ölçüde ağır olmadığı daha küçük işleme merkezlerinde veya makinelerde sıklıkla bulunur..

A06B-6117-H304= SVM3-20/20/40i L ve M eksenleri 6.5A, N eksenleri 13A. Üçüncü eksen daha ağır mekanik yük taşıdığında ve daha yüksek sürekli akım kapasitesi gerektirdiğinde kullanılır.

Eğer makineniz başlangıçta bir H304 ile donatılmışsa ve bir H303 takarsanız, sistem doğru bir şekilde başlatılıyor gibi görünebilir, ancak anlamlı bir kesim yükü altında N-ekseninde hata yapabilir. fitting an H304 in place of an H303 is generally feasible from a hardware perspective if the aiPS power supply budget supports it — but this should always be confirmed against your machine's original electrical documentation before installation.

Koşul Seçenekleri

Yeni birimlerÜç eksenli arızaların tam makine durma süresi anlamına geldiği tesisler için, yeni bir ünite servis geçmişinde belirsizliği ortadan kaldırır.

Kullanılmış (denetlenmiş) birimler3 aylık bir garantiye sahiptir ve yeni birim siparişinin teslim süresi olmadan rafda çalışan yedek bir şeye ihtiyaç duyan bakım mühendisleri için pratik bir stoklama seçeneğini temsil eder.6117 olgun bir platformdur. Kullanılan kaliteli birimler genellikle güvenilir yedek parçalardır..

Sipariş vermeden önce mevcut stok mevcutluğunu onaylamak için bizimle iletişime geçin, çünkü şartlara göre mevcutluk dalgalanır.

Sipariş, Ödeme ve Nakliye

DHL ve FedEx ile dünya çapında sevkiyat0 ¢ 3 iş günüÇoklu ürün siparişleri için kombinasyonlu nakliye mevcuttur.

Kabul edilen ödeme yöntemleri:

• Banka Nakli (T/T) ¢ tüm sipariş değerleri
• PayPal ¥ 500 dolara kadar siparişler
• Western Union tüm sipariş değerleri

İthalat vergisi ve yerel vergileri alıcının sorumluluğundadır. Çekimden önce bir nakliye maliyeti tahmini için bize başvurun.

Garanti ve iade

Geri dönüşler, birimler hasarlı, eksik, tanımlandığı gibi değil veya işlevsel olmadığı kanıtlandığında kabul edilir.4 gün sonra. Birim orijinal durumda olmalı ve garanti etiketi sağlam olmalıdır. Dönüş nakliyatı alıcının masraflarına aittir. Yanlış kablolama, eksik motor bağlantısı,veya teslimat sonrası fiziksel hasar garanti kapsamının dışındadır.

Sıkça Sorulan Sorular

S1: H304'ün üç ekseni var ∙ bir arızalı eksenin kanalı izole edilebilir mi ki diğer ikisi makineyi çalıştırsın?

A06B-6117-H304, CNC ile bir DC otobüs bağlantısını ve bir FSSB iletişim bağlantısını paylaşan tek bir entegre modüldür.Eğer bir eksen kanalında bir arıza oluşursa, L ekseninde bir IPM alarmı veya N ekseninde bir aşırı akım olursa, tüm modül arıza durumuna girer ve üç eksen de durur..

Bu, üç ayrı tek eksenli modülle inşa edilen bir kabinden temelde farklıdır, burada bir arıza diğer ikisini işlevsel bırakır.Bu üç eksenli kompakt form faktörünün pratik takaslarından biri.: daha küçük bir kabine ayak izi, ancak tek bir ünitenin arızası üç ekseni de aynı anda düşürür.

Döner çalışma süresinin kritik olduğu makineler için, rafda test edilmiş bir yedek H304'ün olması dikkate değer.

S2: H304'ün LED ekranındaki alarm kodları ne anlama geliyor ve onları nasıl okuyabilirim?

H304, eksen özel alarm kodları üzerinden döngü yapan tek bir 7 segmentli LED ekranına sahiptir. Tek basamaklı kodlar, örneğin, tüm modül için geçerlidir.Kod 1, iç soğutma fanının durduğunu gösterir., Kod 5 bir DC bağlantısı düşük voltajlı alarm ve Kod F dış soğutma fanı durdu anlamına gelir.

Eksen özel bir arıza meydana geldiğinde, ekran hem arıza türünü hem de eksi tanımlayan bir harf veya sayı gösterir: Kodlar 8, 9 ve A, sırasıyla L, M ve N eksenlerinde aşırı akım gösterir.Aynı karakterlerle başlayan kodlar farklı bir sırayla aynı eksenlerde IPM (Akıllı Güç Modülü) hatalarını gösterirken.

Kombinasyon kodları (b, C, d, E) birden fazla eksenli eşzamanlı arızaları kapsar.Modülü çıkarmadan önce hangi özel alarm kodunun göründüğünü kontrol etmek önemlidir. FSSB iletişim hatası (kod L veya U) fiber optik kabloya veya CNC kartına işaret eder., sürücünün donanımının kendisi değil.

S3: Makinem bu modülde N-eksel IPM alarmı gösteriyor. Bu modülün arızalanmış olduğu anlamına mı geliyor, yoksa motorun nedeni olabilir mi?

N ekseninde (yüksek akım kanalı) bir IPM alarmı, sürücü donanımından veya motordan ve kablolamasından kaynaklanabilir.

Sürücüdeki IPM, aşırı akım çekimini algılar ve kendini korumak için kapanır. Ama bu fazla akımın nedeni kısa motor sargısı olabilir.yalıtım arızası olan hasarlı bir motor güç kablosuYa da gerçek bir sürücü donanımı arızası.

Modülü mahkûm etmeden önce,Her bir motor aşaması ile motor çerçevesinin arasındaki yalıtım direncini 500V DC megohmmeter ile ölçmeye değer. 1 MΩ'dan düşük bir okuma, motorun veya kablonun hatanın kaynağı olduğunu gösterir..

Eğer motor ve kablo temizse ve alarm, hareket komutu olmadan bile sıfırlandıktan hemen sonra geri dönerse, bu daha doğrudan sürücü modülüne işaret eder.

S4: A06B-6117-H304 hem FANUC 0i hem de 30i/31i denetleyiciyle uyumlu mu?

Evet, 6117 Alpha i serisi iki kontrol nesliyle de uyumludur.

FANUC 0i-C veya 0i-D sisteminde, H304 FSSB aracılığıyla CNC'nin servo kartına bağlanır ve kontrolörün parametresiyle çalışır.Aynı modül, donanım için tasarlanmış olan tam HRV3 akım kontrol algoritmalarını destekleyen farklı ve daha yetenekli bir parametreler ortamında çalışır..

Fiziksel donanım aynıdır; kontrol performansı CNC'nin ne için yapılandırıldığına bağlıdır.

Eğer bir makineye yedek H304 takıyorsanız, CNC'de zaten depolanan servoparametreler yedek modüle değişmeden uygulanır.Değişiklik aynı parça numarası ve motor türleri ve kodlayıcı yapılandırmaları değişmediği sürece.

S5: Modülün iki soğutma fanı var. Hangi bakıma ihtiyaçları var ve fan arızası makineyi nasıl etkiler?

H304'ün bir iç fanı (modül kabininin içinde) ve ısıtma havuzunun yüzgeçlerine monte edilmiş bir dış fanı vardır.

Dahili fan, modül içindeki güç cihazları arasında hava dolaşımını sağlar; harici fan, ısı alıcıdan ısı dağılmasına yardımcı olur.

Fan arızası özel alarmları tetikler: iç fan durması için kod 1, dış fan durması için kod F.Her iki fan da tüm modülü değiştirmeden değiştirilebilir. Fan ömrü tipik olarak 10 aralığında puanlanır.Dolayısıyla, günde iki veya üç vardiya çalışan bir makine için, 5-7 yıllık bir döngüde fan değiştirmek makul bir önleyici bakımdır.

Bir fan arızası acil felaketlere neden olmaz.Ancak, sıcaklık koruma sistemi, iç sıcaklıkların yolculuk eşiğini aşarsa modülü hatalı hale getirecektir.Kabin içini temiz ve engellenmemiş tutmak ve rutin kontroller sırasında fan alarm kodlarını izlemek, modül ömrünü önemli ölçüde uzatır.
