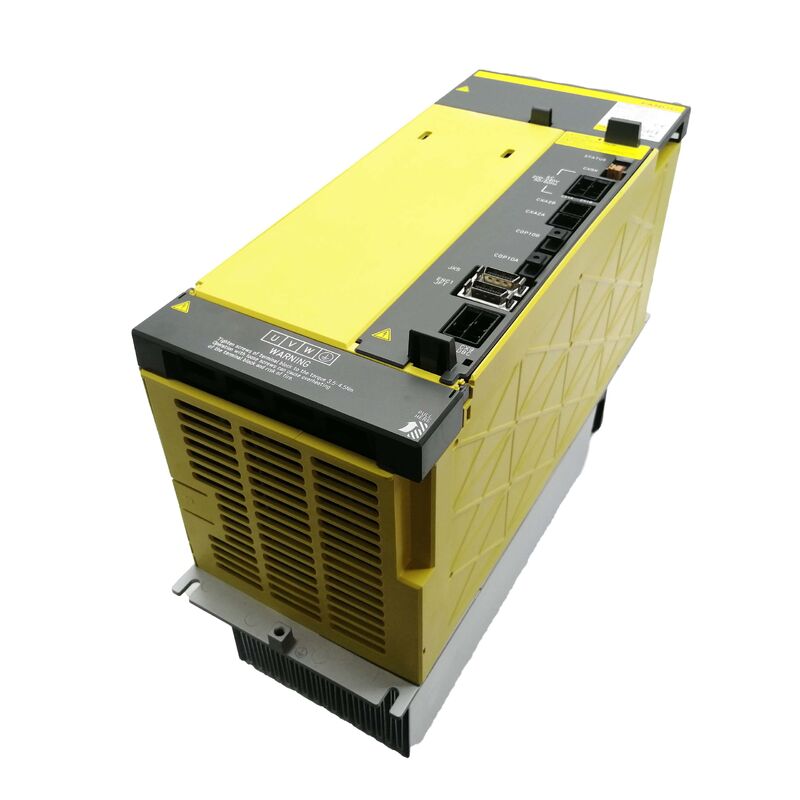

FANUC A06B-6127-H102 Alpha i Servo Amplifikatör Modülü — AiSV-10HV Tek Eksenli, 400V CNC Sistemleri için Giriş Seviyesi HV Sürücü

FANUC A06B-6127-H102 ile sıklıkla ortaya çıkan bir soru var:çift ​​eksenli H202 aynı zamanda kanal başına 10A'da çalışıyorsa neden bir makine bunun yerine tek eksenli bir modül kullansın ki?Cevap mevcut derecelendirmede değil, makinenin fiziksel düzeninde yatıyor.

Bir CNC sistemi uzak bir kabin bölümüne bir 400V ekseni yerleştirdiğinde (bir B ekseni döner kafası, ayrı bir punta tahriki veya izole bir alt plakaya dördüncü bir eksen), yalnızca bir kanalı kullanmak için tam bir çift eksenli modül takmak hem para hem de kabin alanı israfına neden olur.A06B-6127-H102tam olarak bu sorunu çözüyor. H202'nin tek kanalıyla aynı 10A nominal sürücü kapasitesini sunar, ancak donanımın yarısını boşta bırakmadan gerçek ihtiyacı karşılayan tek eksenli bir yapılandırmadadır.

Bu, FANUC'un Alpha i HV tek eksenli serisindeki giriş seviyesi modüldür; 30i, 31i, 32i ve 35i CNC sistemleri için oluşturulmuş 400V'luk bir platformda H1xx aralığındaki en küçük akım değeridir. Yeni ve kullanılmış (incelenmiş) durumda, 0-3 iş günü içinde dünya çapında gönderilmeye hazır şekilde stokluyoruz.

H102'nin 400V Makine Konfigürasyonunda Yaşadığı Yer

FANUC'un Alpha i HV servo mimarisi, sürücü kabinini birden fazla servo amplifikatör modülünü ve genellikle bir iş mili amplifikatörünü besleyen paylaşılan bir güç kaynağı (aiPS-HV modülü) etrafında düzenler. FSSB fiber optik veriyolundaki her servo modülü, tek eksenli (H1xx) veya çift eksenli (H2xx) modül olmasına bakılmaksızın CNC tarafından ayrı ayrı adreslenir.

H102, makine üreticisinin aşağıdakilere ihtiyacı olduğunda ilk tercihtir:

• Düşük akımlı hassas bir eksen için başka bir eksenle eşleştirmeye gerek kalmadan özel tek eksenli HV sürücüsü
• Mevcut bir çift eksenli modülün kalan kanalının zaten tahsis edildiği ek bir eksen
• Çift eksenli modülün genişliğinin kısıtlı olduğu dar kabin bölümünde fiziksel olarak daha küçük ayak izi
• Makinenin orijinal olarak tek eksenli çalışma için kablolandığı mevcut H102'nin yerine geçen ürün

Tüm bu durumlarda H102, 6127 ailesindeki diğer tüm modüllerle aynı FSSB bağlantısını, HRV kontrol performansını ve 400V giriş uyumluluğunu sağlar; yalnızca tek bir düşük akım ekseni için uygun boyuttadır.

Teknik Özellikler

Tam 6127 HV ​​Serisi: H102'nin Nereye Uygun Olduğunu Anlamak

6127 serisi, küçük hassas eksenlerden büyük yüksek torklu makine sürücülerine kadar her şeyi kapsayan geniş bir akım aralığını kapsar; hepsi aynı 400V HV platformundadır. Tek eksenli (H1xx) varyantlar, 10A'de H102'den 58A sürekli / 180A tepede H103 (20A), H104 (40A), H105 (80A) ve H106'ya kadar uzanır. Her biri, tam nominal kapasitesini bir eksene veren özel tek kanallı bir modüldür.

H102 bu aralığın tabanında yer alıyor. On amper sürekli, sürmesi amaçlanan motor sınıfı için bir kısıtlama değildir; hassas konumlandırma eksenlerinde, döner tablalarda veya büyük CNC sistemlerinin yardımcı fonksiyon eksenlerinde kullanılan daha küçük alpha i HV servo motorlar. Bu uygulamalar için 10A "yeterli güç değil"; tam olarak doğru boyut.

Değiştirme tedarikinde önemli olan orijinal akım değerinin tam olarak eşleştirilmesidir. H102 yerine daha yüksek değerli bir modülün (örneğin, H103 veya H104) takılması motora zarar vermez ancak gereksiz maliyet anlamına gelir. Daha düşük değerli bir modülün takılması bir seçenek değildir; 6127 ailesinde 10A'nin altında HV tek eksenli modül yoktur. Yani makinenizin orijinal spesifikasyonu H102 ise, değiştireceğiniz H102 olacaktır.

Bakım Perspektifi: Küçük Sürücü, Gerçek Arıza Modları

H102 daha küçük bir akım eksenini çalıştırdığından, birincil eksenlerdeki daha büyük sürücülere göre önleyici bakım programlarında bazen göz ardı edilir. Pratikte arıza modları, mevcut derecelendirmeye bakılmaksızın 6127 serisinde tutarlıdır.

Dahili soğutma fanı aşınabilen bir parçadır. FANUC'un kendi kılavuzu, fanları periyodik olarak değiştirilen bileşenler olarak ele alır; sıcak kabin ortamındaki bir soğutma fanının yatak ömrü sınırlıdır ve arızalı bir fan, termal kapanmaya veya termal arıza erken tespit edilmezse IGBT hasarına yol açar. İkincil veya yardımcı eksen rolünde bulunan bir sürücüde, fan, ana eksen sürücülerine uygulanan incelemenin aynısı olmadan çalışma saatlerini biriktirebilir.

H102'yi CNC'ye bağlayan fiber optik kablo başka bir pratik husustur. Bu kablolar birden fazla bükülme noktasına sahip daha büyük makine çerçeveleri üzerinden yönlendirilebildiğinden, fiziksel hasar veya konnektör kirliliği, kablolamanın daha kısa ve daha iyi korunduğu ana eksenlere göre yardımcı eksenlerdeki FSSB iletişim alarmlarının daha yaygın nedenleridir.

Sipariş, Ödeme ve Gönderim

DHL ve FedEx aracılığıyla dünya çapında gönderim. Siparişlerin çoğu tesisimizden0 ila 3 iş günüödeme onayının ardından. Çok ürünlü siparişlerde kombine gönderim mevcuttur.

Ödeme seçenekleri:

• Banka Havalesi (T/T) — tüm sipariş değerleri için kabul edilir
• PayPal — 500$'a kadar olan siparişler için
• Western Union — tüm sipariş değerleri için kabul edilir

Hedef ülkedeki ithalat vergileri ve yerel vergiler alıcının sorumluluğundadır. Belirli konumunuz için bir nakliye maliyeti tahminine ihtiyacınız varsa sipariş vermeden önce bizimle iletişime geçin.

Garanti ve İade

İadeler, bir birimin hasarlı, eksik veya açıklandığı şekilde teslim edilmemesi durumunda veya belirtilen süre içinde işlevsel olmadığı kanıtlandığında kabul edilir.4 gün makbuz. Öğeler, garanti etiketi bozulmadan orijinal hallerinde iade edilmelidir. İade nakliyesi alıcının sorumluluğundadır.

Yanlış kurulum, parametre uyumsuzluğu, yanlış güç kaynağı bağlantısı veya teslimattan sonra meydana gelen fiziksel hasarlardan kaynaklanan arızalar garanti kapsamı dışındadır. Sisteminizle uyumluluğu konusunda şüpheniz varsa satın almadan önce bizimle iletişime geçin.

Sıkça Sorulan Sorular

S1: A06B-6127-H102 ve A06B-6127-H202'nin her ikisi de 400V'de 10A içerir — fark tam olarak nedir ve makinem için önemli mi?

H102 tek eksenli bir modüldür (bir motor için bir sürücü kanalı). H202 çift eksenli bir modüldür (iki motor için her biri 10A'da iki sürücü kanalı). Kanal başına akım değeri aynıdır ancak donanım ve kablolama farklıdır. Makinenizde halihazırda kurulu bir H102 varsa, o konumda tek eksenli çalışma için bilinçli olarak yapılandırılmıştır; CNC'nin FSSB eksen ataması o modülden bir eksen için ayarlanmıştır. H102'nin H202 ile değiştirilmesi, motor bağlantılarının yeniden yapılmasını, FSSB eksen eşlemesinin yeniden atanmasını ve muhtemelen kabin montajının ayarlanmasını gerektirir. Bu basit bir takastan daha fazlasıdır ve makine yapısal olarak yeniden yapılandırılmadıkça nadiren yapılmaya değerdir. Tam parça numarasında her zaman benzer benzeri ifadesini değiştirin.

S2: Makinem aynı kabinde hem H102 hem de H202 modüllerini kullanıyor; tek bir HV güç kaynağı modülünü paylaşabilirler mi?

Evet. 6127 serisi sistemdeki aiPS-HV güç kaynağı modülü, tek eksenli H1xx veya çift eksenli H2xx üniteleri olmalarına bakılmaksızın, o kabinin DC veriyolundaki tüm servo amplifikatör modüllerini besler. Güç kaynağının boyutu, modül sayısına göre değil, tüm modüllerdeki toplam servo eksen güç talebine göre belirlenir. Makinenize takılı aiPS-HV, üretim sırasında tam makine servo konfigürasyonu için doğru boyutta olduğu sürece, H102 ve H202 modülleri aynı güç veriyolunda sorunsuz bir şekilde bir arada bulunur.

S3: A06B-6127-H102, eşdeğer ikinci nesil modül (A06B-6290-H102) ile değiştirilebilir mi?Prensip olarak 6290-H102, aynı 400V tek eksenli 10A uygulamasının belirlenmiş halefidir. Ancak doğrudan takas dikkatli bir doğrulama gerektirir. 6290 serisi, daha yeni FANUC CNC kontrol nesilleriyle (0i-MD, 0i-TD, 31i-B ve sonrası) kullanılmak üzere tasarlanmıştır. Makineniz 30i veya 31i Model A (6127 serisi için orijinal hedef) çalıştırıyorsa, 6290 serisi modülle uyumluluk CNC'nizin özel yazılım düzeyine bağlıdır. Bazı 30i/31i-A kurulumları parametre ayarlamalı 6290 serisi sürücüleri kabul edebilir; diğerleri yapamaz. Orijinal yapının özellikle A06B-6127-H102 gerektirdiği makineler için en güvenli değişim, resmi bir yükseltme yolu onaylanana kadar aynı 6127-H102'dir.

S4: A06B-6127-H102 hangi servo motorları sürmek için tasarlanmıştır?

AiSV-10HV, FANUC'un Alpha i HV servo motor serisindeki daha küçük modellere uygundur; bunlar genellikle 400V CNC sistemlerinde hassas yardımcı eksenlerde kullanılan düşük ataletli, yüksek hızlı motorlardır. Spesifik motor uyumluluğu, motorun nominal akımına ve amplifikatörün 10A sürekli çıkış kapasitesi dahilinde olup olmadığına bağlıdır. ai2/5000HV ve benzeri küçük HV alfa motor değerlerine sahip motorlar tipik eşleştirmelerdir. Makineniz için spesifik motor-sürücü eşleşmesi, motor model numarasını (CNC'de parametre No. 2020) ve karşılık gelen akım limitlerini belirten makine üreticisinin servo parametre ayarları tarafından tanımlanmış olacaktır. Orijinal makine parametrelerine erişiminiz varsa bunlar, H102'nin sürmek üzere yapılandırıldığı motor tipini doğrulayacaktır.

S5: A06B-6127-H102'nin üzerinde, tamamen çalışmayı durdurmadan önce aşınma veya yaklaşan arızayı gösteren görünür işaretler var mı?

Evet, planlı bakım ziyaretleri sırasında kontrol edilmeye değer birkaç nokta vardır. En erişilebilir olanı soğutma fanıdır: fanın duyulabilir sesindeki herhangi bir değişiklik (gürültü, aralıklı dönme veya gözle görülür derecede yavaş dönüş hızı) rulman aşınmasının erken bir uyarısıdır. Modülün ön tarafındaki durum LED'i normal çalışma durumunu göstermelidir; Bazı arıza koşulları bir sonraki güç döngüsüne kadar çalışmaya devam edilmesine izin verdiğinden, herhangi bir sürekli alarm LED durumu, eksen hala işlevsel olsa bile incelemeyi garanti eder. Kullanılmış ünitelerde, konektör alanı çevresinde veya ısı emici yüzeyinde gözle görülür renk değişikliği veya yanık izleri önceden termal stres olduğunu gösterir. Son olarak, fiber optik kablo konnektörlerini her iki uçta da kontrol edin; optik yüzeyler kirli mağaza ortamlarında tozlanabilir veya kirlenebilir, bu da doğrudan bir iletişim hatasına yol açmadan önce FSSB sinyal kalitesini bozabilir.
