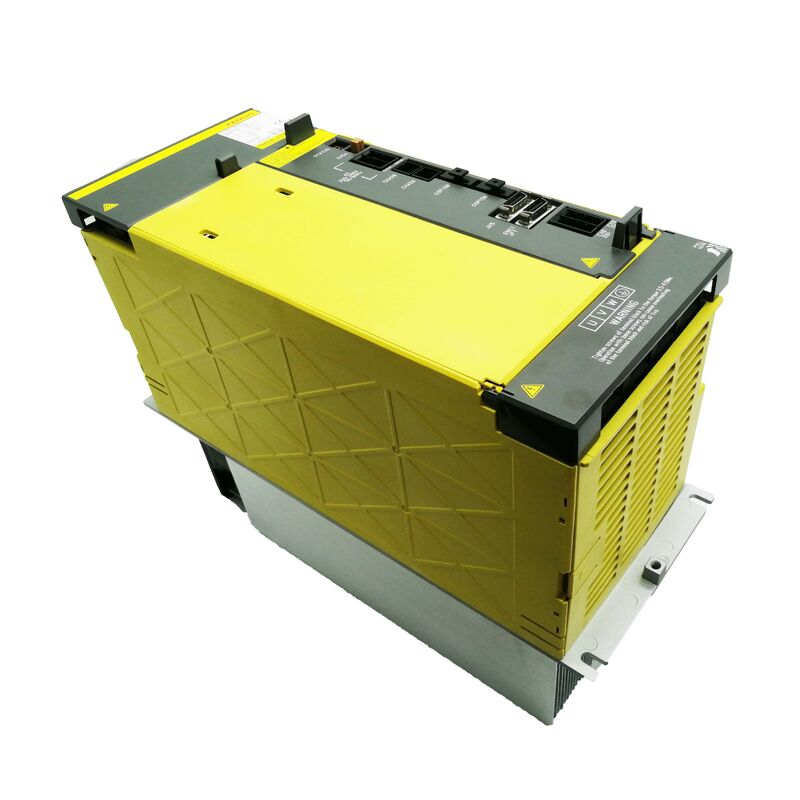

FANUC A06B-6127-H106 Alpha i Servo Amplifikatör Modülü — AiSV-180HV Tek Eksenli, 58A Dereceli, Yüksek Torklu 400V CNC Eksenleri için

Büyük bir işleme merkezindeki tüm eksenler eşit değildir. İş mili, kesme yükünün çoğunu taşır, ancak ağır portal veya delik işleme tezgahındaki X, Y, Z veya büyük bir tornalama merkezindeki birincil travers gibi doğrusal eksenler, keskin hızlanma artışlarını arıza olmadan yönetirken yüksek sürekli akımı sürdürebilen servo sürücüler gerektirir. Operasyonel bağlam tam olarak buA06B-6127-H106için tasarlandı.

BelirlenmişAiSV-180HVFANUC'un Alpha i yüksek gerilim servo platformundaki bu modül, 6127 HV ​​ailesindeki en yüksek akımlı tek eksenli modüldür. 58A nominal çıkışı ve 180A tepe kapasitesi, onu daha küçük çift eksenli H202 ve H203 modüllerinden farklı bir sınıfa yerleştirir; tek ekseni çalıştırır, ancak buna ihtiyaç duyan makinelerde onu çok zorlar.

A06B-6127-H106'yı yeni ve kullanılmış (incelenmiş) durumda, 0-3 iş günü içinde dünya çapında gönderilmeye hazır olarak stokluyoruz.

Bu Sürücünün Uygun Olduğu Yer: Büyük Eksenli, Yüksek Torklu Uygulamalar

6127 serisi, FANUC'un servo mimarisinde özel bir yere sahiptir: 400V üç fazlı giriş, FSSB fiber optik kontrol arayüzü, 30i, 31i, 32i ve 35i Model A CNC sistemleriyle kullanılmak üzere tasarlanmıştır. Bu aile içinde H106, mevcut aralığın üst ucundaki tek eksenli modüldür.

Tek eksenli modüller (H1xx), tüm sürücü kapasitesini tek bir motor kanalına yoğunlaştırır. Güç aşamalarının veya kontrol kaynaklarının ikinci bir eksenle paylaşımı yoktur. Bir eksenin önemli miktarda mekanik yük taşıdığı bir makine için (büyük bir dikey işleme merkezinin Z ekseni, ağır bir yatay delik işleme tezgahındaki tabla tahriki veya yüksek ataletli bir sistemin birincil besleme ekseni) tek eksenli konfigürasyon, tam nominal kapasitenin yalnızca o eksen için kullanılabilir olmasını sağlar.

180A tepe akım değeri burada özellikle önemlidir. Tepe akımı, sürücünün yüksek ataletli bir yükü ne kadar hızlı hızlandırabileceğini ve kesme sırasındaki bozulmalara ne kadar güçlü bir şekilde direnebileceğini belirler. 58A dereceli bir sürücüden gelen 180A'lik bir tepe noktası, amplifikatörün kısa patlamalarda sürekli değerinin kabaca üç katını sunabileceği anlamına gelir; bu, ağır bir ekseni dinamik yük değişimleri altında yavaşlamaktan ziyade duyarlı tutan türde bir boşluk payıdır.

Teknik Özellikler

"Üretilmiyor"un Anlamı ve Tedarik İçin Neden Önemlidir?

FANUC, A06B-6127-H106'yı resmi olarak durdurdu. 6127 HV ​​serisinin yerini, güncellenmiş elektronikler ve daha geniş kontrol uyumluluğu ile aynı 400V uygulama alanını yöneten ikinci nesil 6290 HV serisi almıştır.

Uygulamada bu, yeni-eski stok (NOS) kaynağının doğrudan fabrika tedariki yerine yedek üniteler için birincil yol haline geldiği anlamına geliyor. Bu, sürücünün piyasadan kaybolduğu anlamına gelmez - dünya çapında uzman endüstriyel distribütörler ve MRO tedarikçileri aracılığıyla önemli stoklar mevcuttur - ancak bir değişkeni ortaya çıkarır: bulunabilirlik dalgalanır ve gerçekten kullanılmamış orijinal ünite havuzu yalnızca zamanla küçülür.

Bu sürücüyü çalıştıran büyük CNC varlıklarını yöneten bakım mühendisleri için satın alma hesabı değişir. Kullanılmış, test edilmiş bir ünite bugün pratik bir seçim olabilir. Ancak söz konusu makine, planlanmış bir yükseltme yolu olmayan uzun vadeli bir üretim varlığıysa, stok mevcutken yedek yeni bir birimin güvence altına alınması, kullanılabilirliğin sınırlayıcı bir faktör haline gelmesinden önce verilmesi gereken bir karardır.

H106 ve Diğer 6127 HV ​​Modülleri: Doğru Akım Değerini Seçme

6127 serisi, çok çeşitli tek eksenli ve çift eksenli konfigürasyonları kapsar. Tek eksenli (H1xx) aralıkta temel ayrım, tahrik edilen servo motorun boyutuyla eşlenen akım kapasitesidir:

H102, daha az talepkar eksenlerdeki daha küçük yüksek voltajlı motorlara uygun, 10A dereceli (AiSV-10HV) alt ucu yönetir. H103 (20A), H104 (40A), H105 (80A)'ya doğru ilerlerken, 58A'daki H106 üst-orta kademede yer alır - ancak bu 58A'dırsürekli180A tepe noktası mevcuttur. Sürücünün model tanımındaki 180 (AiSV-180HV) sürekli derecelendirmeyi değil, bu zirve rakamını ifade eder.

Bu ayrım, makinenizdeki motorla uyumluluğun çapraz kontrolü sırasında önemlidir. Önemli olan her zaman motorun sürekli nominal akımı ve tepe akım gereksinimidir. Uygulamanız başlangıçta bir H106 belirtmişse, bir H106'ya ihtiyacınız vardır. Aile içindeki ne daha düşük dereceli ne de daha yüksek dereceli bir değişken, parametre değişikliği yapılmadan ve daha da önemlisi yeni sürücünün sürekli akımının motor ve uygulamanın gerektirdiğiyle eşleştiğini doğrulamadan ikame edilemez.

Durum Seçenekleri

Yeni (kullanılmayan) birimlerorijinal FANUC üretim stoklarından temin edilmektedir. Bu ürünün üretimden kaldırıldığı durumu göz önüne alındığında, orijinal yeni birimlerin sayısı giderek azalıyor. Tüm yeni üniteler tesisimiz tarafından 12 ay garantilidir.

Kullanılan (incelenen) birimlerişlevsel olarak incelenmiş olup 3 ay garantilidir. Arıza süresi maliyetinin, koşullu olarak yüksek ücretten ziyade çalışan bir yedek parçayı haklı çıkardığı tesisler için, test edilmiş kullanılmış bir ünite pratik ve acil bir çözümdür. Her iki durum da orijinal ambalajında ​​gönderilir.

Sipariş, Ödeme ve Gönderim

DHL ve FedEx aracılığıyla dünya çapında gönderim. Siparişlerin çoğu tesisimizden0 ila 3 iş günüödeme onayının ardından. Çok ürünlü siparişlerde kombine gönderim mevcuttur.

Ödeme seçenekleri:

• Banka Havalesi (T/T) — tüm sipariş değerleri için kabul edilir
• PayPal — 500$'a kadar olan siparişler için
• Western Union — tüm sipariş değerleri için kabul edilir

Varış yerindeki ithalat vergileri ve yerel vergiler alıcının sorumluluğundadır. Ülkenize özel bir navlun maliyeti tahminine ihtiyacınız varsa sipariş vermeden önce bizimle iletişime geçin.

Garanti ve İade

İadeler, bir birimin hasarlı, eksik veya açıklandığı şekilde teslim edilmemesi durumunda veya belirtilen süre içinde işlevsel olmadığı kanıtlandığında kabul edilir.4 gün makbuz. Öğeler, garanti etiketi bozulmadan orijinal haliyle iade edilmelidir. İade nakliyesi alıcının sorumluluğundadır.

Yanlış kurulum, hatalı parametre konfigürasyonu, uyumsuz motor özellikleri veya teslimat sonrası fiziksel hasarlardan kaynaklanan arızalar garanti kapsamı dışındadır.

Sıkça Sorulan Sorular

S1: A06B-6127-H106 genellikle ne tür bir makinede kullanılır?

Bu sürücü en yaygın olarak geniş formatlı CNC işleme merkezlerinde, ağır yatay delik işleme tezgahlarında, büyük torna hücrelerinde ve FANUC 30i veya 31i CNC kontrolörleri etrafında oluşturulmuş yüksek eksen yüklü üretim sistemlerinde bulunur. 58A sürekli / 180A tepe akım değeri, önemli mekanik atalet veya yüksek kesme direncine sahip eksenleri süren servo motorlar için uygundur; daha küçük akım dereceli bir sürücünün ya tepe yük talepleri altında hata vereceği ya da yeterli termal boşluk payı sağlamak için sürekli sınırına çok yakın çalıştığı durumlar. 400V girişi aynı zamanda onu standart 200V atölye ortamları yerine Avrupa standardı ve yüksek özellikli endüstriyel tesislere de sıkı bir şekilde yerleştirir.

S2: Sürücü üretimden kaldırılmış olarak listeleniyor; hâlâ herhangi bir yerde üretiliyor mu?

Hayır. FANUC, A06B-6127-H106 ve daha geniş 6127 serisinin üretimini sonlandırdı. Piyasada kalan, distribütörler tarafından tutulan orijinal yeni eski stok (NOS) ünitelerin, makine revizyonlarından elde edilen kullanılmış fazla ünitelerin ve onarılan/değiştirilen ünitelerin bir kombinasyonudur. Bunların hiçbiri mevcut üretimden kaynaklanmıyor. Yeni kurulumlar için ardıl platform A06B-6290 serisidir ancak bu yalnızca yenilenen veya yükseltilen makineler için geçerlidir; şu anda 30i/31i ortamında 6127-H106 çalıştıran bir makine için doğrudan değiştirme hâlâ H106'dır.

S3: A06B-6127-H106, 480V'luk bir güç kaynağıyla kullanılabilir mi, yoksa kesinlikle 400V'luk bir ünite mi?

Ana güç girişi spesifikasyonu, –%15 ila +%10 arasında izin verilen sapma ile 400V AC ila 480V AC üç fazı kapsar. Bu, sürücünün Avrupa ve Asya'nın bazı bölgelerinde standart olan 400V sistem standartlarının yanı sıra Kuzey Amerika endüstriyel tesislerinde yaygın olarak bulunan 480V kaynaklar gibi bu aralıktaki sarf malzemeleriyle teknik olarak uyumlu olduğu anlamına gelir. Kontrol devresi voltajı 200–240V tek fazda ayrı olarak beslenir; bu aynı zamanda hem 200V hem de 240V tek faz standartlarını da kapsar. Herhangi bir kaynağa bağlamadan önce, hem ana hem de kontrol voltajlarının spesifikasyonlara uyduğunu ve belirtilen tolerans aralığı dahilinde olduğunu doğrulayın.

S4: Makinem bu amplifikatörü çalıştıran eksende bir servo alarmı gösteriyor. Yenisini sipariş etmeden önce H106'nın kendisinin arızalı olup olmadığını nasıl belirleyebilirim?

Özellikle bu sürücünün maliyeti göz önüne alındığında, sistematik teşhis burada önemlidir. CNC'nin alarmı belirli bir eksende donanım arızası (amplifikatör aşırı akımı, IPM arızası veya söz konusu FSSB ekseninde iletişim kaybı) yerine motor veya kodlayıcı hatası olarak rapor edip etmediğini kontrol ederek başlayın. Alarm bir IPM veya çıkış transistör arızasıysa, amplifikatör daha olası nedendir. Bununla birlikte, motor güç kablolarını izolasyon hasarı veya kısa devre açısından da inceleyin; bir motor sargısı arızası, önce yük kontrol edilmeden kurulursa yeni amplifikatöre zarar verebilir. Yedek sürücüyü takmadan önce motor sargı direncini ve toprağa karşı yalıtım direncini (ideal olarak 500 V DC'de >1MΩ) ölçün. CNC özellikle bu eksen için bir FSSB iletişim hatası bildirirse, sürücünün hatalı olduğu sonucuna varmadan önce CNC ile amplifikatör arasındaki fiber optik kablo bağlantısını kontrol edin.

S5: Yedek H106'yı takarken servo parametrelerini yeniden yüklemek gerekli midir?

Çoğu durumda evet. 30i/31i sistemindeki amplifikatör modülünü değiştirirken CNC, FSSB veriyolundaki yeni sürücüyü tanımalı ve eksen atamasını onaylamalıdır. Makine mutlak konum enkoderi kullanıyorsa mutlak referans konumu genellikle kaybolacak ve sürücü takılıp çalıştırıldıktan sonra yeniden kurulması gerekecektir. CNC'de (sürücünün kendisinde değil) saklanan servo ayarlama parametreleri genel olarak korunur - bunlar CNC'nin kalıcı belleğinde bulunur - ancak herhangi bir donanım değişiminden önce CNC parametre dosyasının yedeklenmesi önemle tavsiye edilir. Bazı konfigürasyonlarda sürücüye özel başlatma parametrelerinin onaylanması veya yeniden girilmesi gerekebilir. Kontrol üretiminiz için geçerli özel prosedür için makine üreticisinin bakım belgelerine veya FANUC kılavuzu B-65282'ye bakın.
