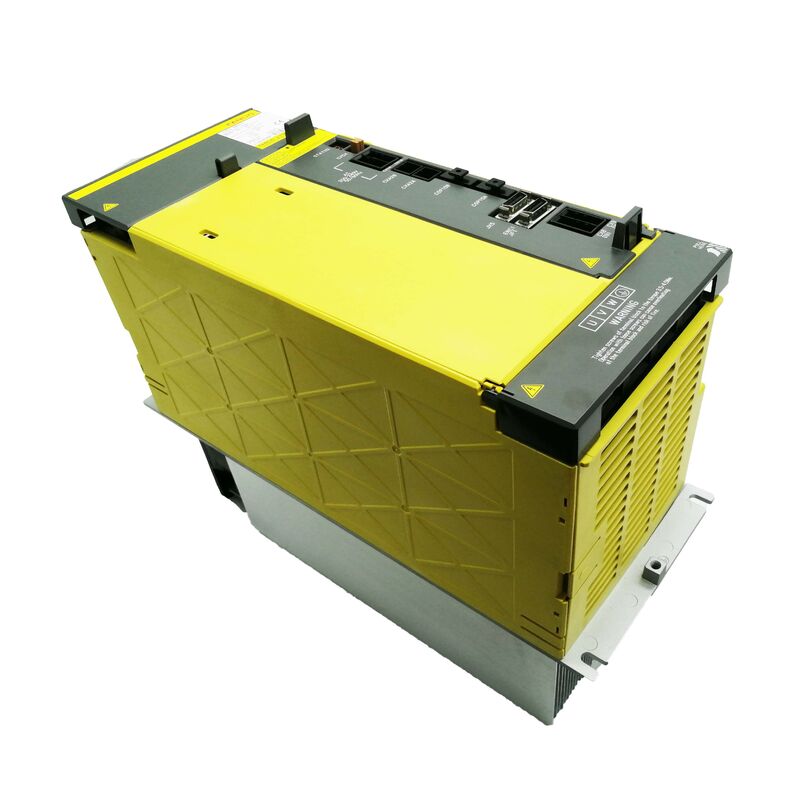

FANUC A06B-6127-H202 Alpha i Servo Amplifikatör Modülü — 400V CNC Sistemleri için Çift Eksenli AiSV-10/10HV

Bu amplifikatörün teknik özelliklerinde her şeyden önce önemli olan bir ayrıntı var: Adındaki "HV", küçük bir değişken etiketi değil. Bu sürücünün ait olduğu tüm elektrik dünyasını tanımlar —400V AC, üç fazlı girişFANUC'un Alpha i servo platformunun yüksek voltaj sınıfı, Avrupa standardı ve endüstriyel sınıf güç altyapısı üzerinde çalışan daha büyük CNC takım tezgahları için sıfırdan tasarlanmıştır.

Makineniz 400V'luk bir beslemeyle çalışıyorsa ve CNC kontrolünüz FANUC 30i, 31i, 32i veya 35i serisiyse,A06B-6127-H202ihtiyacınız olan birimdir. Burada 200V girişli bir servo modül değiştirilemez. Güç mimarisi farklıdır ve bu ayrım temeldir.

A06B-6127-H202'yi yeni ve kullanılmış (incelenmiş) durumda, 0-3 iş günü içinde dünya çapında gönderilmeye hazır olarak stokluyoruz.

6127 Serisi: Birinci Nesil Alpha i Yüksek Gerilim Platformu

A06B-6127 serisi, FANUC'un orijinal Alpha i HV servo amplifikatör modülü ailesini temsil eder - 400V CNC ortamları için özel olarak tasarlanmış ilk nesil sürücüler. 200V Alpha i modülleri (6096 ve 6117 serisi gibi) standart voltajlı işleme merkezlerine hizmet ederken, 6127 serisi farklı bir makine sınıfı için tasarlanmıştır: daha büyük işleme merkezleri, ağır hizmet tipi tornalama hücreleri ve genellikle 400V üç fazın şebeke standardı olduğu Avrupa, Japonya ve yüksek özellikli endüstriyel tesislerde bulunan hassas sistemler.

H202, bu aile içinde çift eksenli aralığın girişinde yer alır. "SVM2" tanımı, tek bir modül muhafazası içerisinde iki bağımsız servo eksenini (L ve M) aynı anda çalıştırdığını doğrular. Her iki kanal da 10A olarak derecelendirilmiş olup, 30i/31i kontrollü sistemlerde ikincil veya hassas eksenlerde kullanılan daha küçük alfa servo motorlara uygundur.

A06B-6290 serisi gibi aynı roldeki ardıl modeller, 2011 yılından itibaren 6127'nin yerini almaya başladı. Bu nesil değişimi, halen 6127 HV ​​modüllerini çalıştıran önemli miktarda kurulu makine tabanı anlamına geliyor ve H202'ye yönelik değiştirme talebi sabit kalıyor.

Teknik Özellikler

HRV Bu Sürücüde Neden Önemli?

6127 serisinin herhangi bir bakım veya tedarik mühendisi için anlaşılması gereken bir yönü:HRV— Yüksek Tepkili Vektör kontrolü — FANUC CNC'nin sıkı konum ve hız döngüsü kapatma elde etmek için bu amplifikatör modülleriyle nasıl iletişim kurduğunu yöneten servo algoritmasıdır.

A06B-6127-H202 hem HRV2'yi hem de HRV3'ü destekler. Özellikle HRV3, CNC'nin daha yüksek örnekleme frekanslarında servo döngüleri çalıştırmasına olanak tanıyarak, düşük ilerleme hızlarında gözle görülür derecede daha yumuşak hareket ve karmaşık kontur oluşturma sırasında daha sıkı konumsal doğruluk sağlar. Yüzey kalitesi kalitesinin önemli olduğu makineler için (hassas kalıp işleme, havacılık bileşenleri, yüksek toleranslı kalıp işi) sürücünün HRV kapasitesi, mevcut değeri kadar önemlidir.

Bu, sürücü nesilleri arasında değiştirilebilen bir yetenek değildir. H202'yi değiştirirken, gelen ünitenin makinenin CNC'sinin kullanmak üzere yapılandırıldığı aynı HRV seviyesini desteklemesi gerekir. HRV3 parametrelerini kullanan bir makineye takılan daha düşük HRV desteğine sahip bir sürücü, parametre ayarlaması gerektirecektir veya başlatma sırasında alarm verecektir.

Bağlamda H202: Çift Eksenli HV Ailesi

6127 serisinde parça numarası son eki hem eksen sayısını hem de çıkış akımını kodlar. H2xx'teki "2", çift eksen (bir modülde iki kanal) anlamına gelir. Aşağıdaki sayı mevcut aralığı tanımlar: 10/10A'daki H202, H203 (20/20), H205 (20/40), H206 (40/40), H207 (40/80) ve H209 (80/80)'e kadar ölçeklenen en küçük çift eksenli HV çeşididir. Tek eksenli HV modülleri H1xx işaretlerini taşır; üç eksenli modüller H3xx'tir.

Bu pratik olarak önemlidir: Makineniz H203 veya H205 kullanıyorsa, H202 bunun yerini alamaz; arayüz farklılıkları nedeniyle değil, ancak çıkış akımı değeri makinenizdeki motorlarla eşleşmediği için. Sipariş vermeden önce daima tam parça numarasını onaylayın.

Koşul Seçenekleri Açıklandı

Yeni birimlerorijinal FANUC stoklarından temin edilir, kullanılmaz ve depomuzdan 12 ay garantilidir. Arıza süresi toleransı düşük olan tesisler veya yüksek kullanımlı ortamlarda çalışan makineler için yeni bir ünite, önceki servis geçmişine ilişkin her türlü belirsizliği ortadan kaldırır.

Kullanılan (incelenen) birimlerİncelenmiş olup 3 ay garantilidir. MRO bütçelerini yöneten tesisler için veya H202'nin birincil yedek yerine ikincil yedek olarak gerekli olduğu durumlarda pratik bir seçeneği temsil ederler. Her iki seçenek de orijinal ambalajında ​​gönderilir.

Sipariş, Ödeme ve Gönderim

DHL ve FedEx aracılığıyla dünya çapında gönderim. Siparişlerin çoğu tesisimizden0 ila 3 iş günüödeme onayının ardından. Çok ürünlü siparişlerde kombine gönderim mevcuttur.

Ödeme seçenekleri:

• Banka Havalesi (T/T) — tüm sipariş değerleri için kabul edilir
• PayPal — 500$'a kadar olan siparişler için
• Western Union — tüm sipariş değerleri için kabul edilir

Varış yerindeki ithalat vergileri ve yerel vergiler alıcının sorumluluğundadır. Sipariş vermeden önce ülkeniz için bir nakliye maliyeti tahminine ihtiyacınız varsa bizimle iletişime geçin; hemen onaylayalım.

Garanti ve İade

İadeler, ünitelerin hasarlı, eksik veya açıklandığı şekilde teslim edilmemesi durumunda veya belirtilen süre içinde işlevsel olmadıklarının kanıtlanması durumunda kabul edilir.4 gün makbuz. İade nakliyesi alıcının sorumluluğundadır. Öğeler, garanti etiketi bozulmadan orijinal haliyle iade edilmelidir.

Kurulum hatalarından, hatalı parametrelendirmeden veya uyumsuz HV güç kaynağı bağlantılarından kaynaklanan arızalar garanti kapsamı dışındadır. Özel makine konfigürasyonunuzla uyumluluk konusunda belirsizlik varsa satın almadan önce bizimle iletişime geçin.

Sıkça Sorulan Sorular

S1: Makinem 200V servo sistem kullanıyor — güç kaynağını yükseltirsem yedek olarak A06B-6127-H202 kullanılabilir mi?

Hayır. 6127 HV ​​serisi, 200V sürücünün yalnızca voltajı seçilebilen bir versiyonu değildir. Farklı güç aşaması bileşenlerine, farklı güç kaynağı modülü gereksinimlerine (HV serisi aiPS-HV güç ünitesi) ve farklı kablolama yapılandırmalarına sahip farklı bir donanım platformudur. İki sistem birbirinin yerine kullanılamaz ve birinin diğerinin yerine takılması, güç kaynağı değişiminden çok daha fazlasını gerektirir; bu genellikle makine kabininin tüm servo bölümünde değişiklik yapılmasını gerektirir. Mevcut sisteminiz 200V ile çalışıyorsa doğru değişim 6127 HV'ye değil 200V Alpha i serisine aittir.

S2: A06B-6127-H202 ile A06B-6290-H202 arasındaki fark nedir?

6290-H202, 2011 civarında tanıtılan 6127-H202'nin ikinci nesil alternatifidir. Her ikisi de çift eksenli AiSV-10/10HV sürücülerdir, ancak 6290 serisi güncellenmiş kontrol elektroniklerini içerir ve 0i-MD ve 0i-TD'nin yanı sıra 31i-B ve ilgili platformlar dahil olmak üzere daha yeni FANUC CNC nesilleriyle uyumludur. 6127-H202, öncelikle 30i/31i Model A kontrolleriyle eşleşen birinci nesil ünitedir. Makineniz orijinal olarak 6127-H202 ile üretilmişse, bunu 6290-H202 ile değiştirmek genellikle mümkündür ancak parametrelerin gözden geçirilmesi ve CNC uyumluluğunun onaylanması gerekir; tak ve çalıştır olacağı garanti edilmez.

S3: H202'nin iki ekseni var; bu, her iki eksenin de aynı modülde olması gerektiği anlamına mı geliyor ve yalnızca bir eksen arızalıysa ne olur?

Evet, H202 hem L hem de M eksenlerini çalıştıran tek bir modüldür. İki kanal fiziksel olarak barındırılır ve birlikte çalıştırılır. Tanılama yalnızca bir eksen kanalının başarısız olduğunu doğrularsa H202 modülünün tamamının yine de değiştirilmesi gerekir; kanallara bakım yapılamaz veya bağımsız olarak değiştirilemez. Yedeği takarken, her iki eksen de yeni modülden çalışır durumda olacak, böylece daha önce çalışan eksen de etkili bir şekilde "yeni" bir sürücüye sahip olacak. Bu, bu tasarımın modüler servo amplifikatörlerinde standart bir uygulamadır.

S4: A06B-6127-H202 hangi pili kullanıyor ve periyodik olarak değiştirilmesi gerekiyor mu?

H202 bir kullanırPanasonic BR-2-3 AGCT4AAna güç kapalıyken bellek destekli verileri (tipik olarak kodlayıcı mutlak konum verileri) koruyan lityum pil. Pil ömrü kullanıma ve saklama koşullarına göre değişir ancak bu sürücüyü çalıştıran makinelerde rutin bakımın bir parçası olarak periyodik olarak değiştirilmesi önerilir. Aküyü değiştirirken paneldeki çıplak metal parçalara dokunmamak önemlidir; özellikle de HV güç devresi bölümleriyle temastan kaçının çünkü güç kapatıldıktan sonra kapasitörlerde artık yüksek voltaj kalabilir. Sürücü kabininin içinde çalışmaya başlamadan önce makinenin bakım kılavuzunda belirtilen güvenli boşaltma bekleme süresini izleyin.

S5: Bu modül ilk olarak Avrupa yapımı bir işleme merkezine kuruldu. Diğer bölgesel güç standartlarında çalışabilir mi?

A06B-6127-H202, standart Avrupa endüstriyel beslemesine (ülkeye bağlı olarak genellikle 380–415V) uygun olan 400V AC üç fazlı giriş için tasarlanmıştır. Ayrıca Japonya'daki (endüstriyel sınıf 400V besleme kullanıldığında), Asya'nın bazı bölgelerinde ve eşdeğer voltajla çalışan diğer bölgelerdeki 400V sistemlerle de uyumludur. Yükseltici transformatörü ve uygun HV güç kaynağı modülü olmayan 200V veya 240V üç fazlı sistemler için uygun değildir. Tesisinizin besleme voltajının bu sürücünün gereksinimlerine uygun olup olmadığından emin değilseniz, sipariş vermeden önce bir elektrik mühendisiyle teyit edin; 400 V'luk bir sürücüyü uyumsuz bir beslemeyle çalıştırmak, ani arıza durumlarına veya donanım hasarına yol açacaktır.
