Fanuc A06B-0032-B577 | BETA Serisi AC Servo Motor B2/3000 — Konik Şaft, Yağ Contalı

Parça Numarası: A06B-0032-B577

Seri: BETA AC Servo Motor

Model: B2 / 3000

Durum: Yeni / Yenilenmiş / Değişim Mevcut

Genel Bakış

Fanuc A06B-0032-B577 , küçük CNC takım tezgahlarının daha hafif eksen tahrik gereksinimleri için özel olarak üretilmiş kompakt bir BETA serisi AC servo motordur — model B2/3000. 200 Hz'de 3 fazlı 176 V besleme ile 3.000 RPM'ye kadar çalışan ve sürekli 0,5 kW çıkış gücüne sahip bu motor, kendi alanını bilen bir motordur.

Ağır kızakları itmek veya agresif kesme kuvvetlerine direnmek için tasarlanmamıştır. Görevi, kompakt tornalarda, küçük delme makinelerinde ve mekanik yüklerin ılımlı olduğu, kurulum alanının dar olduğu ve eksenin vardiya sonrası vardiya güvenilir bir şekilde çalışması gereken özel tek amaçlı CNC ekipmanlarında doğru, tekrarlanabilir eksen hareketi sağlamaktı.

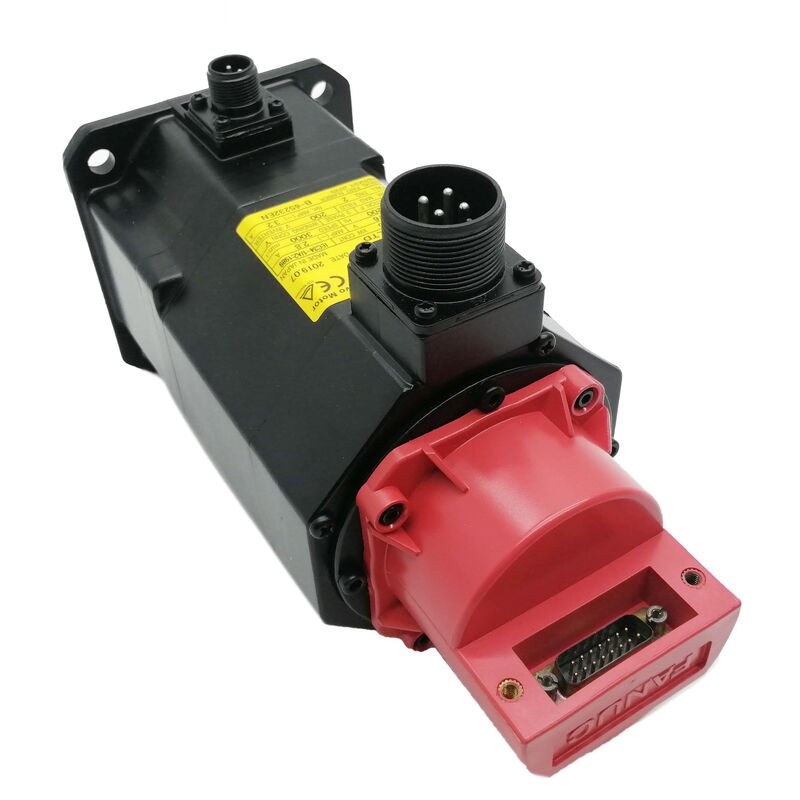

Kırmızı uç kapak, bu BETA neslinin görsel işaretidir ve A06B-0032-B577'yi diğer B2/3000 varyantlarından ayıran iki özellik vardır: konik bir çıkış şaftı ve standart yağ contaları.

Her ikisi de belirli aktarma organı konfigürasyonlarına ve çalışma ortamlarına özgüdür ve her ikisi de bir yedek parça belirlerken veya temin ederken önemlidir. Herhangi birini yanlış seçmek, orijinal arızayı gidermek yerine kurulumu geciktiren bir mekanik uyumsuzluk anlamına gelir.

Anahtar Özellikler

Küçük Makine Uygulamaları İçin Üretildi

Endüstriyel motor tedarikinde "küçük"ü bir taviz olarak görme eğilimi vardır. B2/3000 ile bu bir tasarım konumudur. Fanuc, BETA serisini özel olarak eksen yüklerinin ALPHA ailesi için boyutlandırılanın altında kaldığı takım tezgahı uygulamaları için tasarladı — ve aşırı boyutlu bir motor takmak kendi sorunlarını yaratır: aşırı atalet, daha büyük kuplaj gereksinimleri, amplifikatör modülünün sağlaması gerekenden daha fazla sürücü akımı ve termal kapasitesinin oldukça altında çalışan bir motor.

3.000 RPM'de 0,5 kW çıkış, kompakt CNC platformlarında bulunan bilyalı vidalı tahrikler, konumlandırma mekanizmaları ve hafif hizmet besleme eksenleri için uygundur. 200 Hz anma frekansında, servo amplifikatör motorun tam hız aralığına temiz bir şekilde ulaşması için gereken tahrik koşullarını üretir.

Bu, tamamen tahrik sistemi içinde halledilir — makinenin besleme bağlantısı standart endüstriyel voltajdır ve 200 Hz rakamı bir besleme gereksinimi değil, dahili bir çalışma parametresidir.

B2 tanımı, BETA tork hiyerarşisinin daha hafif ucunda yer alır. Bu motorun takıldığı makine sınıfı için bu tam olarak doğrudur. Yüküne iyi uyum sağlayan bir motor daha serin çalışır, daha az akım çeker ve aynı işi yapan aşırı boyutlu bir birimden tipik olarak daha uzun ömürlü olur.

Konik Şaft — Pratikte Ne Anlama Geliyor

Konik şaft, A06B-0032-B577'nin tanımlayıcı mekanik özelliğidir ve bilgisiz bir yedek siparişi yakalayabilecek özelliktir.

Düz bir şaftın — düz veya kamalı — aksine, konik bir şaft, eşleşen bileşenle kendi kendini merkezleyen, yüksek sürtünmeli bir girişim uyumu oluşturmak için hassas taşlanmış konik bir profil kullanır. Bu şaft tipi için tasarlanmış kasnaklar, kuplajlar ve tahrik elemanları, yalnızca kamalı yuvalara veya kelepçe halkalarına güvenmeden eş merkezli olarak oturur ve konik kavrama doğru şekilde kırıldığında temiz bir şekilde çıkarılıp yeniden takılabilir.

Eş merkezlilik ve minimum şaft salınımının kritik olduğu iş mili ve hassas konumlandırma uygulamalarında, konik şaft bir varyant kolaylığı yerine kasıtlı bir mühendislik seçimidir. Bu şaft tipine göre tasarlanmış makineler, konik açıya göre delinmiş bileşenlere — kasnaklar, kuplaj göbekleri, pens tipi adaptörler — sahip olacaktır.

Bu konuma düz şaftlı bir motor takmak, o bileşenlerin değiştirilmesini gerektirir, bu da bir motor değişimini önemli ölçüde daha büyük bir iş haline getirir. Sipariş vermeden önce daima takılı motordaki şaft tipini doğrulayın.

Yağ Contaları — Çevresel Koruma

A06B-0032-B577'ye takılı standart yağ contaları, CNC işleme ortamlarında rutin olan havadan bulaşan kirlilik, soğutucu sisi ve ince partiküllerden motorun yatak yuvalarını ve iç bileşenlerini korur.

Bu kadar kompakt bir motorda, yatak kirlenmesi erken arızanın ana nedenlerinden biridir — yatak yuvaları küçüktür ve ince aşındırıcı veya soğutucunun az miktarda girmesi bile yağlamayı hızla bozar.

Standart yağ contaları, bu motorun tasarlandığı küçük takım tezgahlarının çalışma koşullarını kapsar. Yüksek basınçlı soğutucu jeti maruziyetine veya sürekli daldırmaya dayanıklı değildirler — bu koşullara sahip uygulamalar daha yüksek dereceli bir giriş koruma seviyesi gerektirir.

Kompakt bir CNC torna veya delme makinesinin tipik kurulum ortamı için, yağ contası spesifikasyonu uygundur ve bu uygulamalarda B2/3000'in uzun hizmet geçmişi boyunca yeterli olduğu kanıtlanmıştır.

Herhangi bir kullanılmış ünitede conta durumunu kontrol etmek önemlidir. Sertleşmiş, çatlamış veya aşınmış bir şaft contası, motor makineden çıktığında basit bir bakım öğesidir ve yenileme sırasında ele alınması, belirgin bir acil belirti olmaksızın motor ömrünü kısaltan yatak kirlenmesini önler.

Tahrik ve Kontrol Uyumluluğu

A06B-0032-B577, Fanuc BETA serisi servo amplifikatör modülleriyle uyumludur ve bu neslin üretim süresi boyunca BETA serisi motorlarla eşleştirilen Fanuc CNC kontrol platformlarıyla entegre olur — B2/3000'in standart bir eksen tahrik seçimi olduğu daha küçük takım tezgahlarında kullanılan Seri 0, 0i ve ilgili kontroller dahil.

Eksen devreye alınmadan önce servo amplifikatör parametreleri doğru motor tipi kodu ile B2/3000 için yapılandırılmalıdır. 0,5 kW ve B2 çerçevesinin ılımlı akım çekişi ile amplifikatör modülü gereksinimleri hafiftir — ancak motor tipi parametresi hala takılı olan gerçek motoru yansıtmalıdır.

Parametreleri farklı bir motor için ayarlanmış bırakmak, ayarın B2/3000 spesifikasyonundan ne kadar uzakta olduğuna bağlı olarak, hafif yavaş tepkiden açık kararsızlığa kadar değişen hız döngüsü davranışı üretir.

Tedarik ve Muayene

A06B-0032-B577, yenilenmiş ve fazla servo motor pazarında mevcuttur. Kullanılmış bir üniteyi incelerken, konik şaft özel dikkat hak ediyor — konik yüzeyi aşınma izleri, çizikler veya eşleşen bileşenin yanlış çıkarıldığına dair herhangi bir kanıt için kontrol edin (tipik olarak uygun bir konik kırıcı yerine çekiçle).

Konik üzerindeki aşınma, eşleşen kasnak veya kuplaj göbeği ile olan girişim uyumunu bozar ve kurulumdan sonra titreşim veya eksen konumlandırma hatası olarak ortaya çıkan salınıma neden olabilir.

Uzun süre depoda beklemiş motorlarda yaygın bir bulgu olan dudaklardaki sertleşme ve çatlama için yağ contalarını kontrol edin.

Denge için üç fazlı sargı direncini ölçün ve toprağa yalıtım direncini doğrulayın. Yatak sürüklenmesi veya pürüzlülük hissetmek için şaftı elle çevirin.

Kodlayıcı konektörü ve kablo çıkışı temiz ve hasarsız olmalıdır. Üretim makinesine geri dönecek herhangi bir ünite için doğru doğrulama standardı, anma hızına kadar yükselen boşta bir testtir.

SSS

S1: Bu motor neden düz şaft yerine konik şaftlı?

Konik şaft, düz şaft kelepçesinin eş merkezlilik ve tutma güvenilirliği açısından her zaman eşleşemediği eşleşen kasnaklar ve kuplaj göbekleriyle kendi kendini merkezleyen, yüksek sürtünmeli bir girişim uyumu sağlar.

Şaft salınımının en aza indirilmesi gereken ve tahrik bileşeninin öngörülebilir bir kavrama ile çıkarılıp yeniden takılabilmesi gereken uygulamalarda kullanılır. Bu şaft tipine göre tasarlanmış makineler, eşleşen koniklere göre delinmiş bileşenlere sahiptir — düz şaftlı bir motor takmak, o bileşenlerin değiştirilmesini gerektirir, bu nedenle yedek sipariş vermeden önce şaft tipi doğrulaması esastır.

S2: A06B-0032-B577 hangi CNC kontrolleri ve sürücüleriyle uyumludur?

B2/3000 BETA motoru, Fanuc BETA serisi servo amplifikatör modülleriyle kullanılmak üzere tasarlanmıştır ve küçük CNC takım tezgahlarında kullanılan Seri 0, 0i ve ilgili nesiller dahil olmak üzere Fanuc CNC kontrol platformlarıyla uyumludur.

Eksen çalıştırılmadan önce servo sürücü motor tipi parametresi B2/3000 spesifikasyonu için doğru ayarlanmalıdır. Herhangi bir BETA serisi motorla olduğu gibi, kurulumdan önce amplifikatör uyumluluğunu doğrulayın — özellikle makine orijinal yapısından bu yana herhangi bir kontrol veya sürücü yükseltmesi geçirmişse.

S3: "Standart yağ contaları" IP dereceli motor korumasına kıyasla ne anlama geliyor?

Standart yağ contaları, normal işleme ortamı koşullarında yatak yuvalarını havadan bulaşan kirlilik, soğutucu sisi ve ince partikül girişinden korur. Yönlendirilmiş su jetlerine veya geçici daldırmaya karşı belgelenmiş koruma sağlayan resmi olarak derecelendirilmiş bir IP65 veya IP67 sızdırmaz motor muhafazası ile aynı değildir.

Bu motorun tasarlandığı küçük takım tezgahı uygulamaları için standart yağ contaları yeterlidir. Motor konumu doğrudan yüksek hacimli soğutucu spreyine maruz kalıyorsa, ek koruma veya daha yüksek giriş dereceli bir motor varyantı düşünülmelidir.

S4: Bir CNC eksen tahriki için 0,5 kW yeterli mi?

Bu motorun tasarlandığı makine sınıfı için — kompakt CNC tornalar, küçük delme ve kılavuz çekme makineleri ve hafif mekanik yüklere sahip özel tek amaçlı CNC ekipmanları — 0,5 kW uygun şekilde belirtilmiştir, bir taviz değildir.

Eksen yükü için doğru boyutlandırılmış bir motor, aynı işi yapan aşırı boyutlu bir motordan daha verimli ve daha iyi termal boşlukla çalışır. Uygulama daha ağır eksen yükleri, daha uzun mesafeler veya daha hızlı travers gereksinimleri içeriyorsa, BETA veya ALPHA serisindeki bir sonraki çerçeve boyutu değerlendirilecek doğru spesifikasyon olacaktır.

S5: Yeniden takmadan önce kullanılmış bir A06B-0032-B577'yi nasıl incelerim?

Konik şaft yüzeyiyle başlayın — aşınma, çizik veya yanlış çıkarma nedeniyle oluşan darbe hasarı olup olmadığını kontrol edin. Bu kusurlar, eşleşen bileşenle olan girişim uyumunu bozar ve uzman işleme olmadan düzeltilmesi zordur. Dudaklardaki sertleşme veya çatlama için yağ contalarını kontrol edin.

Denge için üç fazlı sargı direncini tüm fazlarda ölçün ve toprağa yalıtım direncini doğrulayın.

Yatak durumunu değerlendirmek için şaftı elle çevirin. Pin korozyonu için kodlayıcı konektörünü ve hasar için kablo çıkışını inceleyin. Belirsiz hizmet geçmişine sahip herhangi bir motor için, hizmete geri dönmeden önce 3.000 RPM'ye kadar yükselen boşta bir test ve kodlayıcı sinyal doğrulaması doğru standarttır.
