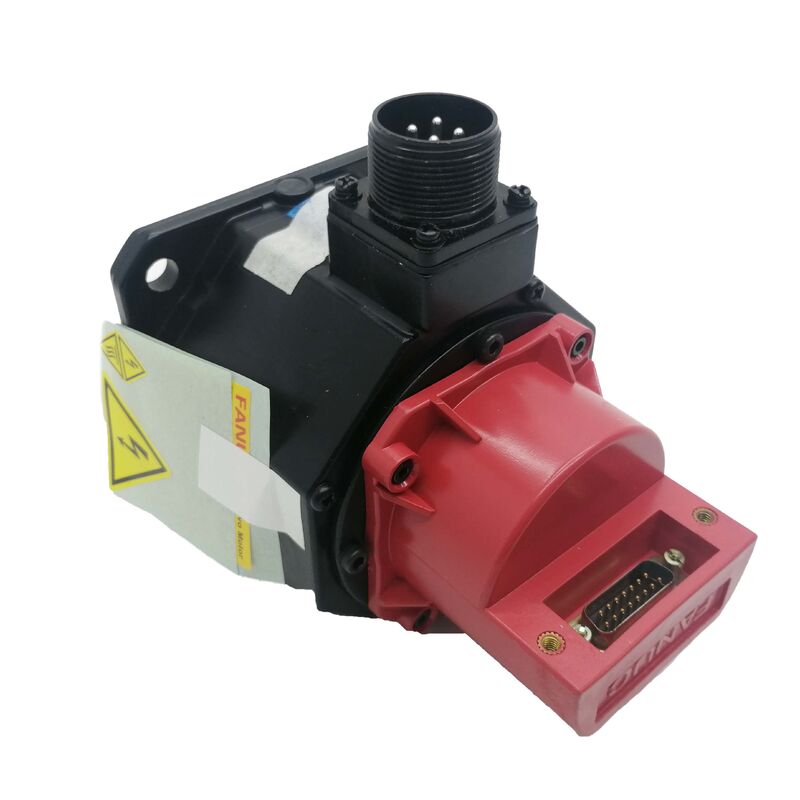

A06B-0033-B077 Fanuc AC Servo Motor A06B0033B077 AO6B-OO33-BO77

Fanuc A06B-0033-B077 B-Seri AC Servo Motor B3/3000 Düz Çubuk, I32B Kodlayıcı

Parça numarası:A06B-0033-B077

Seri:B Serisi AC Servo Motoru

Model:B3 / 3000

Durum:Yenilenmiş / Değiştirilmiş / Fazla

Genel bakış

BuFanuc A06B-0033-B077kompakt bir B serisi AC servo motoru, B3/3000 modeli, ALPHA ve BiS ailelerinin devralmasından önce Fanuc'un daha önceki servo motor jenerasyonundaki daha güçlü birimlerden birini temsil ediyor.

0,5 kW sürekli çıkış, 5.3 A ve 191 V'de nominal, maksimum 3.000 RPM'ye kadar çalışır ve entegre I32B artışlı kodlayıcısı sayesinde güvenilir kapalı döngü eksen performansı sunar.

Düz çubuğu ve temiz motor profili, o dönemin CNC makinelerinin tahrik sistemlerine entegre edilmesini kolaylaştırdı ve bu makinelerin birçoğu bugün hala çalışıyor.

B3/3000, B-serisi tork hiyerarşisinde B2/3000'den bir adım yukarıda yer almaktadır.

Motor çerçevesi boyutundaki bu artan adım, daha hafif motoru idealden daha sert itecek olan eksenlerde önemli olacak kadar B2'ye göre küçük ama anlamlı bir tork çıkışında artış getirir.5 kW, her ikisi de kompakt servo kategorisinde, ancak B3'ün biraz daha büyük çerçevesi, B2'nin daha sıcak çalıştığı sürekli görev döngüleri altında daha tutarlı termal performans anlamına gelir.

Bu ününü etkileyici başlık sayıları ile değil, yıllarca üretim katında hizmet vererek kazanmış bir motor.

Modern ölçümlere göre yüksek güçlü bir birim değil ama tasarlandığı makinelerde, atanmış ekseniyle güvenilir bir şekilde çalıştı, uzun servis aralıkları biriktirdi,ve sürdürmek için basit kanıtlandıBu rekor, hala A06B-0033-B077 üniteleri için aktif bir pazarın var olmasının nedenidir.

Ana Özellikler

Fanuc'un Motor Tarihindeki B Serisi

B serisi AC servo motorları, Fanuc'un servo gelişiminin daha önceki bir bölümüne aittir.

Bu motorlar, CNC alet makinesi endüstrisinin DC servo sürücüsünden AC servo teknolojisine geçişi sırasında tasarlandı ve üretildi ve bu değişim sırasında güvenilir bir platform sağladılar.

Yerleştirilen makineler artık eski ama önemli bir kısmı işyerlerinde, bakım tesislerinde,ve kanıtlanmış bir makinenin çalışmasını sürdürmenin ekonomisinin değiştirme maliyetinden daha fazla olduğu üretim hatları.

Özellikle B3/3000 için, 3,000 RPM'lik hız derecesi onu B serisinin ortasına yerleştirdi.Ailenin daha üst katındaki daha ağır tork motorları.

Gönderildiği eksenler için yetenekli bir genel amaçlı servo ve 191 V / 5.Fanuc'un bu nesil servo güçlendiricilerinin sürekli olarak işlemek için tasarlandıkları ile oldukça uyumludur..

I32B Kodlayıcı ve Kapalı Döngü Kontrolü

I32B, motorun arkasına monte edilmiş bir artan kodlayıcıdır ve doğru eksen kontrolü için servo sürücünün ihtiyaç duyduğu konum ve hız geri bildirim sinyallerini sağlar.

Artışlı kodlayıcılar, bir referans işaretçi darbesine göre konum verilerini üretir, bu da makinenin her başlangıçta bir ev yollama dizisi aracılığıyla mutlak eksen konumunu belirlediği anlamına gelir.Bu CNC platformları için standart uygulamadır. Bu motorla eşleştirildi. Kontrol normal işletim sırasının bir parçası olarak ev kontrolünü yönetir..

I32B'nin darbe çıkışı, hız ve konum kontrol döngülerini kapatarak doğrudan servo amplifikatörün geri bildirim girişine beslenir.

Çözünürlüğü, B3/3000'in tasarlandığı makine alet uygulamalarının konumlandırma doğruluğu gereksinimlerine uygun. any replacement motor sourced for this application must carry the same I32B encoder specification — fitting a motor with a different encoder type or resolution without corresponding servo drive parameter changes will produce position scaling errors and may trigger encoder fault alarms during axis operation.

Kullanılmış birimlerde, kodlayıcı genellikle incelemeye değer olan bileşendir.ve birikmiş titreşim yorgunluğu, uzun servis geçmişleri olan B serisi motorlardaki en yaygın kodlayıcı arıza modlarıdır..

A motor with a faulty encoder will typically present as an axis position error or runaway condition at the drive — not always immediately obvious as an encoder fault until proper diagnostics are applied.

Düz Çubuk ve Mekanik Entegrasyon

A06B-0033-B077'deki düz dikey şaft, şaft çapındaki sıkıştırma kuvveti ile tıkıntıyı aktaran hassas servo koplamalar ile kullanılması için tasarlanmıştır.Bu, B3/3000'in monte edildiği makine sınıfındaki servo-birleştirilmiş top vida aksları için standart düzenlemedir..

Anahtar yolu olmadan, şaft montajı doğru bir bağlama sıkıştırma torkuna dayanır ve bu, yeniden montaj sırasında varsayılmak yerine doğrulanmalıdır.

Motorun kompakt fiziksel boyutları, B3 çerçeve sınıfı için B serisi standartlarını takip eder.

Montaj bult desenleri, şaft boyutları ve bağlantı pozisyonları seri içinde tutarlıdır.Değiştirme kaynağını basitleştiren doğru bir şekilde belirlenmiş benzer bir ünite, mevcut makine montajına değişiklik yapmadan uymalıdır.

Kullanılabilirlik ve pratik kaynak

A06B-0033-B077 artık üretilmiyor.Servo tamir şirketleri tarafından yürütülen değişim programları.

Bu motora bağımlı makineler çalışan tesisler için seçim genellikle yenilenmiş bir orijinal ünite ve tam asansör tahrik yükseltmesi arasında ve birçok eski makine için,Maliyet-yarar analizi, çalışmaya uygun motorlar elde edilebildiği sürece orijinal özelliklerin korunmasını tercih ediyor..

Yenilenmiş bir A06B-0033-B077 değerlendirirken, yalnızca görsel denetim yerine belgelenmiş test sonuçlarına ısrar edin.

Görsel bir kontrolden geçen bir motorun hala sarmal yalıtım, marjinal rulman durumu veya sadece yük altında görünen bozulmuş kodlayıcı çıkışı olabilir.

Saygın servis tamir tesislerinden yenilenmiş üniteler satıştan önce bu parametreler üzerinde test edilmiştir ve bu yaştaki bir motorda, bu doğrulama önemlidir.

Sık Sorulan Sorular

S1: Hangi Fanuc servo sürücüsü ve CNC kontrolü A06B-0033-B077 ile uyumludur?

B3/3000, motorla aynı nesilden Fanuc B serisi uyumlu servo amplifikatörleri ile kullanılmak üzere tasarlanmıştır.Bu motorun üretim dönemi boyunca mevcut olan eski Fanuc CNC kontrol platformları ile bütünleşir.

Motoru bir sonradan veya onarım senaryosunda kullanırken, servo amplifikatörün I32B kodlayıcı arayüzünü desteklediğini ve motor tipi parametrelerinin B3/3000 spesifikasyonuna uygun olduğunu doğrulayın.Sürücü uyumluluğunu doğrulamadan motor jenerasyonlarını karıştırmak, devreye girme sorunlarının yaygın bir kaynağıdır.

S2: A06B-0033-B077 hala Fanuc'tan yeni mi?

Hayır, bu motor artık aktif üretimde değil. kaynak seçenekleri yenilenmiş orijinaller, doğrulanmış fazlalık yeni-eski stok birimleri ve uzman servomotor onarım şirketlerinden değişim programları.

Bu motora bağımlı makineler için,Güvenilir bir onarım tedarikçisiyle ilişki kurmak ̇ ya da rafda kontrol edilmiş bir yedek depo tutmak ̇ planlanmamış duraklamalara karşı en pratik olası durumdur..

S3: Aynı serideki B3/3000 ve B2/3000 arasındaki fark nedir?

Her iki motor da 3.000 RPM'ye kadar çalışır ve aynı I32B kodlayıcısını ve düz şaft konfigürasyonunu paylaşır.Sürekli döngü çıkışında mütevazı bir artış sağlayan ve sürekli görev altında daha iyi termal baş alanı sağlayan.

Elektriksel değerler buna göre farklılık gösterir. Doğrudan birbirleriyle değiştirilemezler - montaj boyutları, şaft boyutu ve servo tahrik parametrelerinin hepsi kurulu motor özelliklerine uyması gerekir.

S4: Bu motorda bir I32B kodlayıcı arızasını nasıl tespit edebilirim?

B3/3000'deki kodlayıcı arızası tipik olarak eksen pozisyon hatası, düzensiz hız davranışı veya servo sürücüsündeki kodlayıcı hatası alarmı olarak ortaya çıkar.Yaygın nedenler arasında kodlayıcı koruma içindeki soğutma sıvısı kirliliği vardır, bağlantı düğmesi korozyonu ve birikmiş titreşimden kaynaklanan sinyal bozulması.

Confirming encoder failure specifically requires checking the encoder signal output with an oscilloscope or servo test unit — a clean quadrature signal at the correct pulse count rules out the encoder as the fault source.

S5: Kurulumdan önce kullanılmış bir A06B-0033-B077 üzerinde ne denetlemeliyim?

Üç fazlı sarma direncini tüm fazlardaki denge için kontrol edin ve sarmalardan yere kadar yalıtım direncini ölçün ‡ her ikisi de sarma durumunu gösterir.Taşıma kabalık veya sürüklenme için hissetmek için elle şaftı döndürün.

Kodlayıcı konektörünü korozyon için ve kablo çıkışını hasar veya sıyrık için kontrol edin.Bilinmeyen bir hizmet geçmişine sahip herhangi bir birim için, yüksüz çalıştırma ve kodlayıcı sinyalinin doğrulanması da dahil olmak üzere tam bir test kuruluşu, yeniden üretim hizmete girmeden önce minimum standarttır.
