A06B-0085-B101 Fanuc AC Servo Motor A06B0085B101 AO6B-OO85-BIOI

Fanuc A06B-0085-B101

Parça numarası:A06B-0085-B101

Seri:Beta iS (BiS) AC Servo Motor

Model:BiS 22 / 2000

Durum:Yeni / Yenilenmiş / Değiştirme Mümkün

Genel bakış

BuFanuc A06B-0085-B101Fanuc'un Beta iS serisinden bir AC servo motoru, daha büyük bir çerçeve motorunun büyüklüğü veya maliyeti olmadan CNC makine aracı aks sürücülerinin orta aralık tork taleplerini karşılamak için tasarlanmıştır.

BiS (Beta akıllı Servo) nesli, Fanuc'un dijital sürücü entegrasyonunu ve gelişmiş geri bildirim teknolojisini daha geniş bir makine sınıfına getirme çabalarını temsil ediyordu.Daha küçük işleme merkezleri dahil, tornalar ve özel üretim ekipmanları, maliyet verimliliği ve sürücü uyumluluğunun ham performans kadar önemli olduğu yerler.

Model isimindeki 22 motorun tork sınıfını gösterirken 22 Nm ̇ 2000 maksimum hızın tavanını işaret eder.

Bunlar birlikte, sürekli, düşük-orta hızlı eksen çalışması için optimize edilmiş bir motor tanımlar: çoğu CNC kesme işleminin bağımlı olduğu sürekli besleme hızı kontrolü ve eksen konumlandırması türü.Bu motor, başlık özelliklerinden ziyade tutarlılık sayesinde dükkanda yer alıyor..

A06B-0085-B101, entegre frensiz düz bir şaft, çeşitli makine eksen konfigürasyonlarına uygun temiz bir montaj profili,ve mevcut küresel CNC kurulu tabanının önemli bir bölümünü destekleyen Fanuc dijital servo sürücü sistemleriyle uyumluluk.

Ana Özellikler

Beta iS Serisi Sadece özellik sayfası için değil, makine için tasarlanmıştır

BiS ailesi, Fanuc'un servo motor hiyerarşisinde Alpha iS serisinin altında yer almaktadır, ancak bu konumlandırma mühendislik uzlaşması yerine uygulama kapsamı ile ilgilidir.

Beta iS motorları, eksenin gereksinimlerinin iyi tanımlanmış, tutarlı olduğu,ve Alfa serisinin genişletilmiş hız aralığını veya en yüksek tork kapasitesini gerektirmez.. For these applications — which account for a large proportion of practical CNC machine tool production work — the BiS series delivers everything needed without the cost overhead of a larger motor class.

Özellikle BiS 22/2000 kullanışlı bir yer kaplıyor. 22 Nm tork sınıfında ve 2.000 RPM'de, kompakt ve orta aralık dikey işleme merkezlerinde X, Y ve Z eksenli tahrikleri işliyor,dönme merkezleri, ve sürekli performans gösteren dinleme makineleri.

2,5 kW çıkışı ve 20 Nm durma torku, bu makine sınıfında tipik olan top tornavusu ve doğrusal tahrik düzenleriyle iyi bir şekilde eşleştirilir.sürücü amplifikatör avlama veya sınırlama olmadan gerçekçi kesme yükleri altında programlanmış besleme oranlarını korumak için yeterli güç sağlayan.

Düz Çarşaf, Fren Yok ve Neden Çoğu Zaman Doğru Seçimdir

A06B-0085-B101 frensiz, düz asılı bir varyanttır.ve aksın desteklenmeyen bir yerçekimi yükü taşımadığı çoğu Z konfigürasyonunda bu tamamen uygundur.

Servo tahrik, eksen sabitken aktif pozisyon tutmasını sağlar ve fren devresinin olmaması montajı basitleştirir, kablolama karmaşıklığını azaltır,ve bakım karşılığı bir kategorisini ortadan kaldırır.

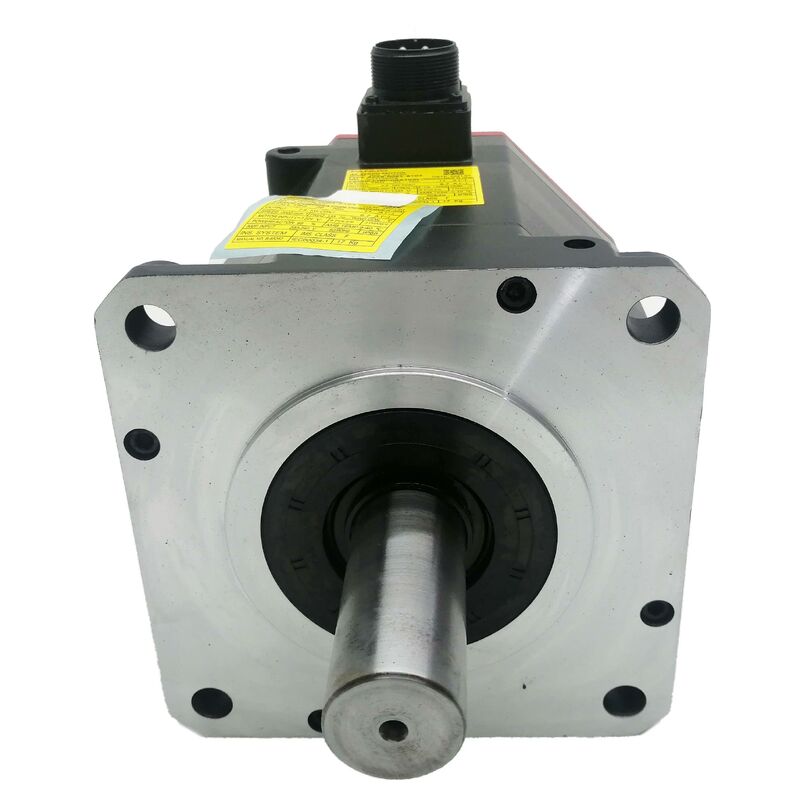

Anahtar yolu olmayan düz şaft, CNC topu çubuk eksen bağlantılarında standart olan hassaslıklı balon, çene ve disk bağlantıları ile temiz bir şekilde çalışır.

Dönüşüm tork aktarımı, motorun amaçlanan uygulamalarında işlediği yük profillerine uygun olan çember çapındaki bağlantının sıkıştırma kuvvetine dayanır.Kurulum bir katran içerirse, kemer tahrik, veya sık şok yüklerine veya sürekli yüksek tork geri dönüşlerine maruz kalan herhangi bir bağlantı düzenine, bunun yerine anahtarlı bir şaft varyantı değerlendirilmelidir.

Sürücü ve Kontrol Uyumluluğu

BiS serisi motoru, Fanuc'un Beta serisi servo güçlendirici modülleri ile çalışmak için tasarlanmıştır ve Fanuc CNC kontrol platformları ile birleştirilir.ve 21i aileleriBu geniş uyumluluk, BiS serisinin hedeflendiği makine aracı pazarını yansıtır.ve entegrasyon özellikleri iyi belgelenmiştir.

Servo tahrik parametreleri, BiS 22/2000 özellikleri için doğru motor tipi kodu ile yapılandırılmalıdır.

This is particularly important during replacement work — a drive left with parameter settings from a different motor model will either fault on motor type mismatch or produce velocity loop behaviour that degrades axis performance until correctedİlk eksen hareketinden önce parametrelerin hizasını onaylamak, zaman baskısı altında olması gerekenden daha sık atlanan standart bir komisyonlama adımıdır.

BiS 22/2000'nin tipik olarak bulunduğu yerler

BiS 22/2000, Fanuc Beta serisi tahrik sistemleri etrafında inşa edilen geniş çaplı CNC alet makinelerinde ortaya çıktı.Sürümlü alet kapasitesine sahip CNC torna makineleri, sondaj ve dokunma makineleri ve küçük ve orta sınıflardaki çok eksenli dönüş merkezleri.

Ayrıca, çiftleme klasının ve 2.000 RPM tavanının mekanik tahrik düzenlemesi için iyi bir eşleşme olduğu bazı robot konumlandırıcı eksenlerinde ve yardımcı CNC eksen uygulamalarında da kullanıldı.

Fanuc, BiS serisini büyük hacimli alet makinesi üretimi için tasarladığından, motor ve eşleşen tahrik bileşenleri yenilenmiş ve fazlalık pazarında yaygın olarak mevcuttur.Bu, yaşlanan makineleri yöneten tesisler için pratik bir avantajdır. Bazı eski veya daha uzmanlaşmış motor nesillerine göre değiştirme seçenekleri daha erişilebilir..

Kaynak ve denetim notları

Kullanılmış veya yenilenmiş bir A06B-0085-B101 değerlendirirken, kodlayıcı ve şaft ile başlayın. Inspect the encoder connector for pin corrosion and verify the cable exit is undamaged and the strain relief is intact — encoder cable damage is a common cause of position feedback faults on motors with extended service history.

Doğrudan şaftın çıkışını ve şaftın ucunda bağlantı sıkışması veya çarpışmanın herhangi bir izini kontrol edin.Tüm aşamalarda denge için üç fazlı sarma direncini ölçün ve toprakla yalıtım direncini doğrulayın.Saklamayı kontrol etmek için asayı elle döndürün.

Saygın yenileme tedarikçilerinden gelen üniteler, satıştan önce yük altında test edilmiş olacaktır. Bu yaştaki bir motorda görsel denetim imzasını kabul etmek yerine belgeleri isteyin.

Sık Sorulan Sorular

S1: Hangi servo güçlendirici ve CNC kontrolü A06B-0085-B101 ile uyumludur?

BiS 22/2000, Fanuc Beta servo amplifier modülleri ile birlikte kullanılmak üzere tasarlanmıştır.

0i-Mate, 0i, 16i, 18i ve 21i aileleri de dahil olmak üzere Fanuc CNC kontrol platformlarıyla entegre olur.Güçlendirici, BiS 22/2000 spesifikasyonuna uyan motor tipi parametresi ile yapılandırılmalıdır.Yanlış ayarlanmış bir motor türü parametresi kullanmak, motorun değiştirilmesi sırasında en yaygın devreye alma hatalarından biridir ve düzeltilene kadar eksen istikrarsızlığı veya tahrik hatası yaratacaktır.

S2: Beta iS serisi, aynı tork sınıfındaki Alpha iS serisi motorlarıyla performans açısından karşılaştırılabilir mi?

Her iki seri de Fanuc'un çekirdek servo motor teknolojisini paylaşıyor, ancak farklı uygulama gereksinimlerini hedefliyorlar.ve daha fazla sürücü sistemi esnekliği.

The Beta iS series is optimised for consistent performance within a defined operating envelope that suits the majority of standard CNC machine tool axis applications — delivering what those machines actually need without the cost associated with a higher-specification motor seriesÇoğu orta sınıf CNC eksenli sürücü için BiS 22/2000 tamamen yeterlidir.

S3: Bu motorun frenleri yok. Dikey bir eksene monte edilebilir mi?

Dikkatli olun: önemli bir yerçekimi yükü olan dikey bir eksen ̇ bir freze fırçası başı, ağır bir alet değiştirme kolu veya bir çalışma masası ̇ servo enerjisinden çıkarıldığında mekanik tutma yeteneği gerektirir.

Bir fren olmadan, yerçekimi yüklü bir eksen üzerinde tutulan pozisyon, tamamen E-stop, servo alarmı veya güç arızası sırasında kaybedilen servo sürücüsünün aktif tork tutumuna bağlıdır.Bu uygulamalardaA06B-0085-B101, ağırlık altında eksinin düşmeyeceği yatay ekseler veya hafif yüklü dikey tahrikler için en uygun olanıdır.

S4: 22 Nm değerinin pratik olarak eksen açısından anlamı nedir?

22 Nm rakamı, motorun sürekli tork çıkışını ̇ ısı aşırı yüklenmesi olmadan nominal akımda süresiz süre dayanabileceği kuvveti temsil eder.

Bir CNC top vida ekseninde, tahrik mekanizması aracılığıyla çevrilen bu tork, besleme hızı doğruluğunu korurken eksenin dayanabileceği maksimum sürekli kesme kuvvetini belirler.

Eksen yükü için doğru boyutlandırılmış bir motor, normal kesim sırasında sürekli tork sınırının altında rahatça çalışır, hızlandırma ve ara sıra ağır geçişler için kullanılabilir baş alanı sağlar.

S5: Montajdan önce yenilenmiş bir A06B-0085-B101'in üretime uygun olduğunu nasıl doğrulayabilirim?

Tedarikçiden belgelenmiş test sonuçlarını isteyin: asgari gereksinimler dengelenmiş üç fazlı sarma direnci, 1 MΩ'dan çok daha fazla toprak izole direnci, onaylanmış kodlayıcı sinyali çıkışı,ve ısı anormalliği olmaksızın yumuşak rulman çalışmasını doğrulayan nominal hıza yüksüz bir şekilde yükselme.

Çubuğun düzlüğünü ve kodlayıcı konektörünün iğne durumunu kontrol edin.Yenilenmiş BiS serisi motorların, üretim makinesine geri dönen bir ünite için test belgesini sağlayamayan herhangi bir tedarikçisi yeterli bir kaynak değildir..
