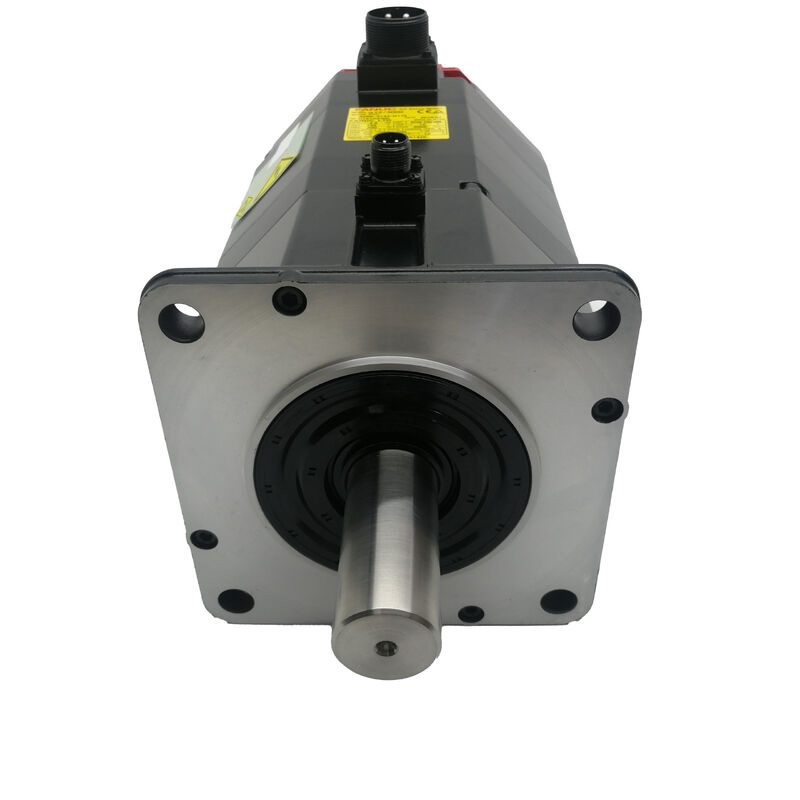

FANUC A06B-0143-B077 AC Servo Motor

Alpha Serisi | 2.8 kW | 3000 RPM | Endüstriyel CNC Talepleri İçin Üretildi

Üretim Hatlarını Çalışır Durumda Tutan Motor

CNC duruş süresinin gelir kaybıyla ölçüldüğü bir dünyada, seçtiğiniz bileşenler çoğu insanın kabul ettiğinden daha önemlidir. FANUC A06B-0143-B077, pazarlama yoluyla değil, binlerce gerçek dünya kurulumunda tutarlı, doğrulanabilir performansıyla küçük ve orta ölçekli takım tezgahları için tercih edilen bir servo motor olarak yerini almıştır.

Alpha 12/3000 ailesinin bir parçası olan bu motor, 2.8 kW nominal çıkış gücü ve 12 Nm durma torku sunar, üç fazlı, 155V / 200Hz beslemede 3.000 RPM'ye kadar çalışır. Düz kama şaftı ve FANUC Alpha I64 artımlı enkoderi (64K ppr) - A860-0365-V501 veya A860-0365-T101 olarak referans alınır - yüksek döngü sayılı işlemlerde dayanıklı, sıkı ve güvenilir konum geri bildirimi sağlamak için birleşir.

Teknik Özelliklere Genel Bakış

Tamamen Kapalı, Fırçasız — ve Bu Her Şeyi Değiştirir

FANUC'un Alpha serisi, tamamen kapalı, sürtünmesiz fırçasız bir tasarım kullanır, bu da bu servo motorların düzenli fırça bakımı gerektirmeden zorlu ortamlarda çalışmasına olanak tanır. Çok vardiyalı programlar yürüten atölyeler için bu, doğrudan daha az planlanmamış duruş ve motorun hizmet ömrü boyunca daha düşük toplam sahip olma maliyeti anlamına gelir.

IP67 dereceli sızdırmazlık, başka bir pratiklik katmanı ekler. Soğutucu sıçraması, havadaki metal parçacıkları, genel atölye kirleri — normal çalışma koşullarında bunların hiçbiri motor muhafazasına nüfuz etmez. Küçük görünen bir ayrıntıdır, ta ki kontaminasyondan kaynaklanan erken rulman arızalarıyla uğraşmayana kadar.

Bu Motor Nerede Kullanılır

Küçük ve orta ölçekli takım tezgahları için tasarlanan A06B-0143-B077, geniş bir endüstriyel ekipman yelpazesinde belgelenmiş kurulum geçmişine sahiptir. Yaygın olarak şunları tahrik ederken bulacaksınız:

• Dikey ve yatay işleme merkezleri — besleme ekseni kontrolü (X, Y, Z)
• CNC tornalama merkezleri — X ve Z ekseni konumlandırması
• PCB delme makineleri — yüksek hızlı, yüksek tekrarlanabilirlik hareketinin pazarlık edilemez olduğu yerlerde
• Çok eksenli gravür ve yönlendirme sistemleri
• Endüstriyel robot eklem eksenleri

Amplifikatör Uyumluluğu

A06B-0143-B077, A06B-6079-H105 veya A06B-6096-H105 olarak sunulan FANUC SVM1-80 servo amplifikatör modülü ile eşleştirilmiştir. Bu eşleştirme, FANUC'un resmi Alpha Serisi açıklamalar kılavuzunda belgelenmiştir ve akım sınırlarının, aşırı yük koruma eşiklerinin ve sürücü ayar parametrelerinin bu güç sınıfı için doğru şekilde önceden yapılandırılmasını sağlar.

Motor ayrıca, ek arayüz donanımı gerektirmeden 0i, 16i, 18i ve 21i ailelerindeki FANUC CNC kontrolörleriyle yerel olarak entegre olur. Daha önceki FANUC platformlarında çalışan eski sistemler için, kurulumdan önce amplifikatör yazılımı uyumluluğunu doğrulamak tavsiye edilir.

B077 ve B075 Son Ekine İlişkin Bir Not

"B077" gösterimi, bir Alpha I64 artımlı enkoderi — devir başına 64.000 sayım — belirtir. Bu motor, bir enkoder değişikliği yoluyla "B075," "B084," veya "B088" yapılandırmasına dönüştürülebilir. "#7008" son eki, kamalı düz bir şaftı belirtir. Bu motor bir tutma freni içermez; frenli modellerin parça numaraları B0 yerine A06B-0143-B1 ile başlar.

Sıkça Sorulan Sorular

S1: A06B-0143-B077 ile hangi servo amplifikatör uyumludur?

Önerilen amplifikatör, FANUC SVM1-80, A06B-6079-H105 veya A06B-6096-H105'tir. Uyumsuz bir amplifikatör kullanmak sürücü alarmlarına neden olabilir ve yenilenmiş birimlerde garantiyi geçersiz kılabilir.

S2: Bu motor bir tutma freni içeriyor mu?

Hayır. B077 son eki fren olmadığını belirtir. Uygulamanız bir tutma freni gerektiriyorsa — örneğin dikey bir eksende — A06B-0143-B1*** ile başlayan parça numaralarına bakın.

S3: I64 enkoder bağımsız olarak değiştirilebilir mi?

Evet. Enkoder referansları A860-0365-V501 veya A860-0365-T101'dir ve ayrı olarak mevcuttur. Değiştirdikten sonra, konum referansını yeniden oluşturmak için CNC kontrolöründe bir referans dönüşü (sıfır dönüşü) döngüsü gereklidir.

S4: Test edilmiş yenilenmiş bir birim ile yeni bir birim arasında anlamlı bir performans farkı var mı?

Profesyonelce yeniden yapılmış ve yük testinden geçirilmiş bir birim — enkoder kalibrasyonu doğrulanmış olarak — tipik olarak spesifikasyon toleransı dahilinde performans gösterecektir. Anahtar soru, tedarikçinin bir test raporu ve garanti sağlayıp sağlamadığıdır. Test edilmemiş kozmetik bir yenileme tamamen farklı bir konudur ve hassas uygulamalarda gerçek risk taşır.

S5: A06B-0143-B077 hala üretimde mi?

FANUC, bu Alpha serisi varyantının üretimini resmi kanallardan aşamalı olarak kaldırmıştır. Mevcutluk artık sertifikalı fazla stoklardan, yetkili yeniden yapım programlarından ve değişim tabanlı yenileme hizmetlerinden gelmektedir. Bu motoru kullanan bir makine filosunu bakımını yapıyorsanız, proaktif olarak yedek envanter tedarik etmek dikkate değerdir.
