FANUC A06B-6093-H172 AC Servo Amplifikatör Ünitesi — Ürün Açıklaması

Tek Parça Numarası, İki OCR Tuzağı — Ve Aramada Neden Önemli

Arama karmaşasına neden olan çoğu FANUC sürücü parça numarası, tek bir karakter değişikliğinden kaynaklanır: sıfır rakamının O harfi olarak gösterilmesi. A06B-6093-H172 farklıdır. Tek bir parça numarasında iki farklı OCR yanlış okuma sorunu taşır.

İlk sorun tanıdıktır — tarayıcı veya düşük çözünürlüklü bir kamera sıfır rakamlarını O harfi olarak okuduğunda "A06B" "AO6B" olur ve "6093" "6O93" olur. Bu sitedeki her ürün listeleme URL'si bu kuralı yansıtır çünkü arama motorları gerçek sorgularda her iki dizeyle de karşılaşır.

İkincisi, bu modelin sonekine özgüdür ve daha az tartışılır. "H172" soneki, FANUC'un etiket yazı tipinde ve birçok basılı dokümantasyon fontunda büyük harf I'dan neredeyse ayırt edilemeyen bir rakam olan bir ile başlar. Sonuç, bu sayfanın URL'sinde görünen varyant dize ile tam olarak aynı olan "H172" yerine "HI72"dir: AO6B-6O93-HI72. Bu dizeyi kullanarak arama yaptıysanız ve buraya ulaştıysanız, aradığınız ünite onaylanmıştır: bu, harf I değil, rakam 1 ile başlayan tamamen sayısal bir soneke sahip A06B-6093-H172'dir.

Bu çift karışıklık deseni, parçanızı belgeler, siparişler veya makine etiketleriyle doğrulamadan önce anlamaya değer. Her iki ikame türü de aynı belgede görünebilir — bazen aynı etiketin farklı yerlerinde — ve her biri bağımsız olarak bir tedarik aramasını yanlış yöne gönderebilir.

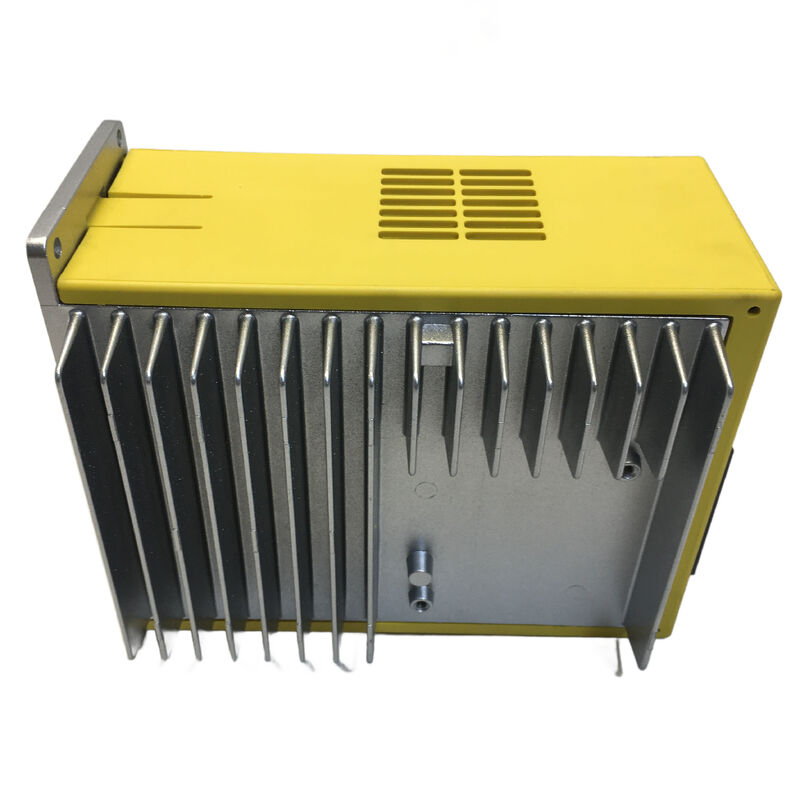

A06B-6093-H172, FANUC Corporation tarafından Japonya'da üretilen, CE sertifikalı ve yeni ve test edilmiş yenilenmiş durumda mevcut olan tek eksenli bir AC servo amplifikatördür. Minimum Sipariş Adedi: 1 adet.

A06B-6093 Ailesine Giriş: 6096'dan Farklı Bir Nesil

Daha önce FANUC 6096 serisi bileşenleri tedarik etmiş alıcılar, A06B-6093'ün farklı bir ürün ailesi olduğunu hemen fark edeceklerdir. İki seri, bu dönemin CNC ekipmanları için FANUC'un genel tasarım felsefesini paylaşır, ancak aynı nesil değildir ve anlamlı hiçbir şekilde birbirinin yerine geçemez.

A06B-6093 serisi, FANUC'un aynı dönemin CNC kontrol sistemleri için geliştirdiği kompakt bir servo amplifikatör ailesidir. Ölçek ve fiziksel ayak izi açısından, 6093 serisi üniteler 6096 serisi modüllere göre daha kompakttır — özellikle makinenin genel boyutları tarafından sürücü kabini alanının kısıtlandığı daha küçük takım tezgahlarında daha dar kabin konfigürasyonlarına uyacak şekilde tasarlanmışlardır. 6093 serisi amplifikatör ile CNC kontrol cihazı arasındaki arayüz, bu dönemin FANUC sistemlerinde yaygın olan analog servo komut protokolünü izler; burada kontrol cihazı bir analog hız komut sinyali çıkışı verir ve servo amplifikatör akım döngüsünü bağımsız olarak kapatır.

Bu karşılaştırmadan çıkarılacak kritik sonuç: A06B-6093 serisi sürücülerle donatılmış bir makine, A06B-6093 yedekleri gerektirir. 6096 serisi, örtüşen kontrol cihazı uyumluluğuna rağmen, farklı fiziksel montaj, farklı konektör yapılandırmaları ve farklı dahili sürücü mimarisi kullanır. Birbirlerinin yerine geçemezler.

H172 Sonek Açıklaması

A06B-6093 serisi amplifikatörlerin sonek yapısı, H'den sonraki rakamların eksen sayısını ve akım katmanı bilgilerini taşıdığı FANUC'un yerleşik kuralına uyar.

"1" — Başlangıç rakamı bunun tek eksenli bir ünite olduğunu doğrular. Fiziksel modül başına bir servo ekseni kontrol edilir. 6096 serisindeki çift eksenli ve üç eksenli modüllerin aksine, bu modül tek bir çıkış gücü terminal setinden tam olarak bir servo motoru çalıştırır. 6093 serisi sürücülerle kontrol edilen üç eksenli bir makine, tek bir çok eksenli modül yerine üç ayrı tek eksenli modül kullanacaktır.

"72" — Son rakamlar bu özel varyantın akım çıkış katmanını tanımlar. "72" katmanı, bu modülü 6093 ailesi içinde tanımlanmış bir akım aralığına yerleştirir. Bu amplifikatöre bağlı motorlar, makine üreticisi tarafından bu akım katmanına göre belirtilmiş ve eşleştirilmiştir; kurulumdan önce yedek modülün bu sonekle tam olarak eşleştiğini doğrulamak gerekir.

Belgelerdeki "I ve 1" belirsizliğiyle ilgili olarak: basılı materyallerde, servis kayıtlarında, siparişlerde veya çevrimiçi arama sonuçlarında "HI72" ile karşılaştığınız her yerde, bunu "H172" ile eşdeğer olarak kabul edin. Karakter her durumda 1 rakamıdır — I harfi FANUC servo amplifikatör sonek kodlarında asla görünmez. Sipariş verirken veya sipariş oluştururken, her zaman rakam 1 ile A06B-6093-H172 kullanın.

Özellikler

6093 Serisi Tek Eksenli Sürücüleri Kullanan Makineler

A06B-6093-H172'nin kompakt form faktörü ve tek eksenli mimarisi, belirli bir takım tezgahı kategorisine işaret eder. Bu bağlamı anlamak, bakım ekiplerinin bir yedek için zaman ve nakliye maliyeti harcamadan önce doğru bileşeni belirlediklerini doğrulamalarına yardımcı olur.

Kompakt dikey işleme merkezleri ve dizli frezeler.1980'lerin sonu ve 1990'ların başındaki daha küçük işleme merkezleri — özellikle kabin derinliğinin makine kolonu profili tarafından kısıtlandığı makineler — daha büyük çok eksenli modül yığınları yerine sık sık kompakt tek eksenli sürücü modülleri kullanırdı. Her eksen, makine kolonunun arkasına veya yanına yerleştirilmiş kompakt bir kabinde bulunan kendi sürücüsünü alırdı.

Küçük CNC tornalama merkezleri.Sınırlı kabin alanına sahip iki eksenli CNC tornalar, X ve Z eksenleri için genellikle 6093 serisi sürücüler kullanırdı ve her eksen ayrı bir tek eksenli modül tarafından bağımsız olarak yönetilirdi. Bir eksen servo alarmı geliştirdiğinde, diğer eksen normal şekilde çalışmaya devam eder, bu da tek eksenli mimariyi doğrulayan bir teşhis göstergesidir.

Özel amaçlı CNC makineleri.Bu dönemin delme üniteleri, kılavuz çekme merkezleri ve tek amaçlı otomatik istasyonları, özellikle takım tezgahı üreticisinin daha büyük 6096 serisi formatının modüler entegrasyonu yerine kompaktlık için sürücüleri seçtiği konfigürasyonlarda, bir veya iki ekseni 6093 serisi amplifikatörler aracılığıyla çalıştırırdı.

Tüm bu konfigürasyonlarda, bir H172 arızası, kontrol ettiği tek eksende tam işlev kaybı olarak kendini gösterir. CNC ekranındaki alarm kodu — ister hız sapması alarmı, ister akım alarmı veya sürücü hazır değil sinyali olsun — o belirli eksene atıfta bulunur ve enkoder kabloları ve motor kablolarının sağlıklı olduğu doğrulandıktan sonra incelenecek ilk donanım bileşeni H172 modülüdür.

6093 Serisi İçin Tedarik Gerçekliği

A06B-6093 serisi, ikincil piyasada belirli bir konuma sahiptir. Bunlar gerçekten eski bileşenlerdir — 6093 serisi sürücülerle donatılmış makineler çoğu durumda otuz yılı aşkın süredir hizmet vermektedir. 2000'lerde ve 2010'larda tesislerin Serisi 0 ve Serisi 10/11/12 kontrol cihazlarından yükseltme yapmasıyla daha büyük miktarlarda mevcut hale gelen 6096 serisi ünitelerin aksine, 6093 serisi ikincil piyasaya biraz daha erken ve genel olarak daha az miktarda girdi.

Bu, bulunabilirliğin diğer bazı FANUC eski serilerine göre daha değişken ve daha az öngörülebilir olduğu anlamına gelir. H172 gibi belirli akım katmanı varyantları her zaman aynı anda stokta bulunmaz ve göründüklerinde, büyük ölçekli fazla stok sürümleri yerine öncelikle makine hizmetten çıkarma ve yeniden donatma projelerinden gelir. 6093 serisi sürücülere sahip birden fazla makine çalıştıran tesisler için, onaylanmış raf yedeklerini bulundurma durumu, daha yaygın olarak alınıp satılan varyantlara göre daha güçlüdür — "parça mevcut" ile "parça başkası tarafından satın alındı" arasındaki pencere kısa olabilir.

Yenilenmiş bir H172'yi yedek veya acil kullanım için değerlendirirken, ünitenin sadece bir test konfigürasyonunda çalıştırılmak yerine simüle edilmiş bir yük altında test edilip edilmediğini özellikle sorun. Motor bağlı değilken doğru şekilde başlatılan bir modül, yalnızca gerçek eksen yükleme koşullarında ortaya çıkan çıkış aşaması sorunlarına sahip olabilir.

Durum, Garanti ve İadeler

Yeni / orijinal üniteler — Kurulumu yapılmamış fabrika stoğu. 12 aylık garanti kapsamındadır. Servo güvenilirliğinin doğrudan üretim hızını etkilediği aktif üretimdeki makineler için, yeni stok, bileşenin önceki çalışma geçmişiyle ilgili belirsizliği ortadan kaldırır.

Test edilmiş yenilenmiş üniteler — Hizmetten çıkarılmış makinelerden kurtarılmış, temizlenmiş ve işlevsel testler altında doğrulanmış. 3 aylık garanti kapsamındadır. Bu seriyi kullanan makinelerin yaşı göz önüne alındığında, uygun ekipmanlardan iyi test edilmiş yenilenmiş bir ünite, pratik ve uygun maliyetli bir bakım çözümü sunabilir.

Fiziksel hasarı, açıklama tutarsızlıklarını veya eksik sevkiyatları varış günü veya sonraki iş günü bildirin. Teslimattan sonraki 4 gün içinde işlevsiz olduğu tespit edilen üniteler iade hakkına sahiptir. Garanti, yanlış kurulumdan kaynaklanan hasarları, sürücü tarafından emilen motor tarafı arıza enerjisini veya teslimattan sonra yapılan parametre değişikliklerini kapsamaz. Yanlış ürün satın alma veya fikir değiştirme durumları için iade kabul edilmez — sipariş vermeden önce her zaman arızalı ünitenin fiziksel etiketindeki parça numarasını doğrulayın.

Nakliye ve Ödeme

Sevkiyat:Onaylanmış ödemeden sonra 2 ila 4 iş günü, Guangzhou deposu.

Taşıyıcılar:Dünya çapında teslimat için DHL ve FedEx. Guangzhou deposunda yerel teslim alma, önceden düzenleme ile mümkündür.

Birleştirilmiş siparişler:Birden fazla bileşen — ek tek eksenli sürücü modülleri, kontrol kartları veya kablolar — tek bir sevkiyatta birlikte gönderilebilir. Ödeme yapmadan önce birleştirilmiş nakliye düzenlemek için ekiple iletişime geçin.

Ödeme:Tüm sipariş değerleri için T/T banka havalesi. 500 USD'ye kadar olan siparişler için PayPal ve Western Union kabul edilir.

İthalat vergileri:Tüm hedef ülke gümrük vergileri, vergiler ve ithalat ücretleri alıcının sorumluluğundadır. Sınırlı DHL/FedEx kapsamına sahip bölgelerdeki alıcılar, sipariş vermeden önce lojistik seçeneklerini doğrulamalıdır.

Sıkça Sorulan Sorular

S1: Makinemdeki sürücü etiketindeki parça numarası "H1 72" olarak boşluklu görünüyor — bu A06B-6093-H172 ile aynı mı, yoksa farklı bir varyant mı?

Basılı veya el yazısıyla yazılmış bir kayıtta "H1" ve "72" arasında bir boşluk olması neredeyse kesinlikle aynı A06B-6093-H172'yi temsil eder — etiket baskı artefaktları, belge biçimlendirmesi ve manuel transkripsiyon bazen gerçek parça numarasının bir parçası olmayan boşluklar ekler. Yetkili kaynak, fiziksel sürücü modülünün kendisindeki etikettir ve bu, kasıtlı boşluk olmadan tam soneki gösterecektir. Arızalı ünitenin etiketinde "H172" sürekli bir dize olarak görünüyorsa, sipariş edilmesi gereken numara budur. Etiket metninde gerçek bir belirsizlik varsa — örneğin, etiket kısmen gizlenmiş veya hasar görmüşse — sürücü tipini parametre setinde kodlayan FANUC kontrol cihazının servo parametre verilerini çapraz referanslamak, orijinal olarak hangi varyantın yüklendiğini doğrulamaya yardımcı olabilir.

S2: Makinemde dört kontrollü eksen var ve şu anda dört ayrı A06B-6093 tek eksenli modül kullanıyor. Kabin karmaşıklığını azaltmak için dördünü daha az sayıda çok eksenli modülle değiştirmek mümkün mü?

Teknik olarak FANUC, çeşitli serilerde çok eksenli modül formatları sunmuştur, ancak makinenin üretildiği tamamen farklı bir form faktörü ve dahili mimariye sahip modülleri değiştirmek, bakım değişimi yerine önemli bir modifikasyondur. Kablolama, montaj donanımı, parametre verileri ve potansiyel olarak geri besleme sinyali yönlendirmesinde değişiklikler gerektirir — FANUC uygulama mühendisliği katılımı ve makine yeniden test gerektiren bir proje türü, planlanmış kesinti süresi sırasında bir kabin değişimi değil. Üretken bir şekilde çalışan ve sadece arızalı bir sürücüyü değiştirmeyi amaçlayan makineler için, eşleşen tek eksenli H172'yi tedarik etmek doğru yoldur. Makine daha geniş bir yenileme için planlanmışsa, çok eksenli konsolidasyon sorusu araştırılmaya değerdir, ancak bu ayrı bir projedir.

S3: Bir tedarikçinin kataloğunda "AO6B-6O93-HI72" bulduk. Bu aslında A06B-6093-H172 ile aynı parça mı, yoksa farklı bir ünite olabilir mi?

Aynı ünitedir. "AO6B-6O93-HI72" dizesi, gerçek parça numarası A06B-6093-H172'den üç OCR kaynaklı karakter değişikliği içerir: "AO6B"deki ilk "O" 0 rakamıdır, "6O93"deki ikinci "O" da 0 rakamıdır ve "HI72"deki "I" 1 rakamıdır. Her üç değişiklik de FANUC'un etiket yazı tipinden tutarlı OCR artefaktlarıdır. Envanteri hem doğru sayısal formda hem de OCR kaynaklı formda listeleyen tedarikçiler, parçayı her iki arama yoluyla da bulunabilir hale getiriyorlar — tek bir fiziksel ürünü ifade eder. Kendi satın alma belgelerinizi oluştururken, tüm sayısal karakterlerle A06B-6093-H172 kullanın.

S4: Makinemiz orijinal olarak FANUC Serisi 6 kontrol cihazlarıyla devreye alındı. Sürücüler A06B-6093-H172 üniteleridir. Kontrol cihazını daha modern bir FANUC sistemine yükseltirsek, mevcut 6093 serisi sürücüleri saklayabilir miyiz?

Genellikle, hayır — önemli arayüz modifikasyonları olmadan. A06B-6093 serisi, CNC kontrol cihazının bir analog sinyal (tipik olarak ±10V) çıkardığı ve sürücünün bunu hız referansı olarak yorumladığı bir analog hız komutu arayüzünde çalışır. Modern FANUC CNC sistemleri — hatta Serisi 16/18/21 neslinden itibaren — öncelikle servo iletişimi için FSSB (FANUC Serial Servo Bus) kullanmıştır, bu da 6093 serisi sürücülerin analog komut mimarisiyle temelden uyumsuz olan dijital bir seri arayüzdür. 6093 serisi sürücülere sahip bir makinede kontrol cihazı yükseltmesi, neredeyse her zaman uyumlu bir dijital arayüz sürücü serisine eşzamanlı sürücü değişimi gerektirir. CNC kontrol cihazını yükseltirken 6093 serisi donanımı saklamaya çalışmak, hem teknik olarak karmaşık hem de maliyetli olan analog arayüz adaptör donanımı gerektirir — çoğu durumda, arayüz boşluğunu kapatmaya çalışmaktan ziyade temiz bir sürücü ve kontrol cihazı yükseltmesi daha pratiktir.

S5: Bir A06B-6093-H172'nin kullanım ömrünün sonuna yaklaşırken tipik arıza imzası nedir ve izleyebileceğimiz erken uyarı davranışı var mı?

Yaşlanan 6093 serisi sürücüler, bazı önceki davranış değişiklikleri olmadan nadiren arızalanır, ancak uyarı işaretleri başlangıçta başka nedenlere atfedilebilecek kadar ince olabilir. En yaygın erken göstergeler arasında eksen konumlandırma tekrarlanabilirliğinin giderek bozulması yer alır — eksen çoğu zaman tolerans dahilinde komut edilen konuma döner, ancak kalite denetim verilerinde ara sıra aykırı hatalar görünmeye başlar. İkinci bir erken uyarı, termal yük döngüleri sırasında artan servo alarm sıklığıdır: sürücü vardiyanın soğuk bölümünde arızasız çalışır, ardından kabin sıcaklığının yükseldiği zirve üretim dönemlerinde hız sapması veya aşırı akım alarmları üretir, ardından bir dinlenme süresinden sonra kendi kendine temizlenir. Bu termal desen, yük altında marjinal olan ancak soğuduğunda kurtarılan güç aşaması bileşenleri için karakteristiktir. Üçüncü bir gösterge, yavaşlama sırasında eksen motorundan gelen artan sesli gürültüdür, bu da mekanik bir rulman sorunundan ziyade sürücünün çıkış aşamasından düzensiz akım teslimatını yansıtabilir. Bu desenlerden herhangi biri mevcutsa ve haftalar veya aylar boyunca kötüleşiyorsa, erken uyarı işaretleri zaten görünür durumdayken sert bir arıza oluşmadan önce tedarik sürecini başlatmak şiddetle tavsiye edilir — H172, erken uyarı işaretleri zaten görünür durumdayken reaktif bir arıza-onarım yaklaşımından yararlanan bir parça değildir.
