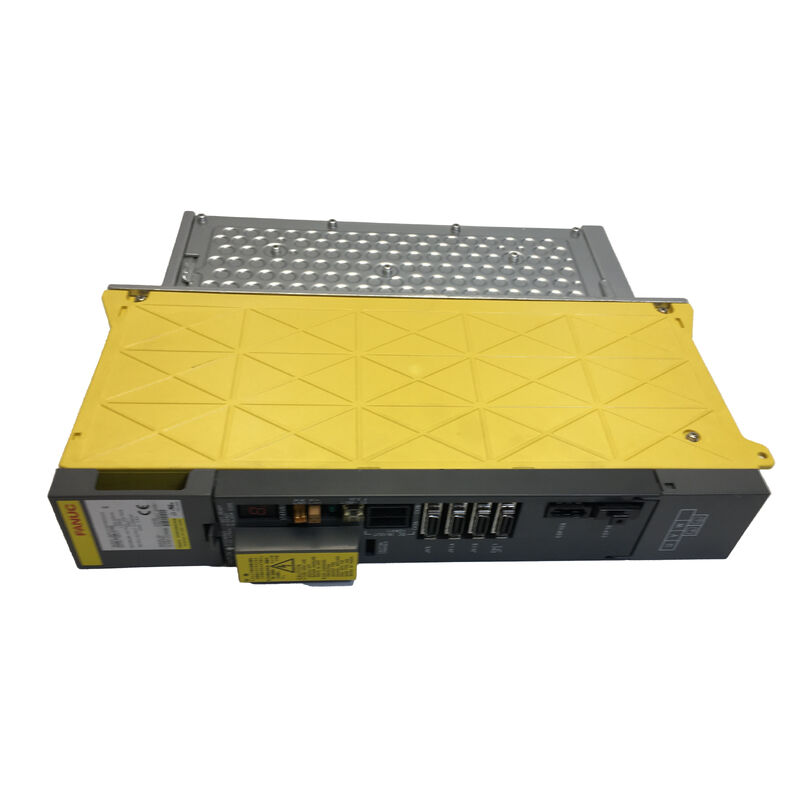

FANUC A06B-6096-H302 AC Servo Amplifier Birimi Ürün Tanımı

Bir Modül, Üç Eksen ve Bu Neden Kaynak Eşitlemesini Değiştirir

FANUC'un A06B-6096 Serisi amplifikatörlerinin etrafında inşa edilen dolaplarda, bu hikaye genellikle beklediğinizden daha az yuva üzerinde ortaya çıkar.Daha sonraki nesiller genellikle üç eksenli bir makineyi hizmet vermek için çift eksenli modülleri yan yana yerleştirirken, A06B-6096-H302 tüm üç ekseni tek bir ünitede işliyor bir tasarım felsefesi, sürücü ayak izini sıkıştırıyor, güç otobüs bağlantılarını konsolide ediyor,ve bu makinelerin yapıldığı dönemin mühendislik önceliklerini yansıtıyor.

Bu mimari seçimin bugün pratik bir sonucu var: sürücü arızalanırsa, izole edilecek ve değiştirilecek bir eksenlik modül yoktur..Makineyi tekrar üretime sokmak doğru A06B-6096-H302 Yeni nesil bir yedek değil ve duraklama saati pahalı olmadan önce elinizde olması.

Bu ünite Japonya'da üretiliyor, CE sertifikalı ve hem yeni hem de test edilmiş yenilenmiş durumda mevcuttur.Yani tedarik için ne aradığınızı tam olarak bilmek ve varlığı erken onaylamak gerekir..

A06B-6096 Serisi: Bu sürücüyü FANUC'un tarihine yerleştirmek

FANUC'un servo sürücü dizisi, her biri kendi denetleyici uyumluluğu, iletişim arayüzü ve fiziksel mimarisi ile birkaç farklı nesil boyunca evrimleşti.A06B-6096 serisi, bu zaman çizelgesinde belirli bir noktayı işgal ediyor. 1990'ların sonlarında ve 2000'lerde yaygın olarak dağıtılan A06B-6102 α Serisi'nden önce., ve diğerlerinin yanı sıra Seri 0, Serisi 6, Serisi 10, Serisi 11 ve Serisi 12 ailelerinden FANUC denetleyicileri ile kullanılır.

Bu küçük bir ayrım değildir. A06B-6096 Serisi sürücüleri etrafında inşa edilen makineler, A06B-6102 veya A06B-6114 bileşenlerini çalıştıranlara göre farklı bir servo arayüz mimarisi kullanır.Kontrolör sürücüyle farklı bir şekilde iletişim kurar., parametre yapısı nesle özgüdür ve fiziksel bağlantılar ve kablo bağları 6096 serisi modülleri için tasarlanmıştır.Bu sayfaya yeni nesil bir yedek arayan bir alıcı yeniden düşünmesi gerekecek: A06B-6096'dan A06B-6102'ye yükseltme bir modül değişikliği değildir. Kontrolör donanım değişiklikleri, yeniden kablolama ve tam bir parametreler yeniden yapılandırması gerektirir.Sadece sürücüsünün değiştirilmesini ve orijinal özelliklerine geri dönmesini gerektiren bir makine için, A06B-6096-H302 doğru kısım.

Bu nesil bağlamını anlamak, gerçekçi kaynak beklentileri belirlemek için de önemlidir.ve küresel kullanılabilirlik tamamen dağıtımcı stoklarında kalan ve devre dışı bırakılan makinelerden geri kazanılanlara bağlıdır.Bu, makine arızası acillik yaratmadan önce erken kaynaklandırmayı bu sürücüleri kullanan ekipmanlara güvenen tesisler için en pratik yaklaşım haline getirir.

H302 Çözümü: Üç Eksen, Bir Akım Katmanı

6096 serisindeki FANUC'un parça numarası arka dilim yapısı, daha sonraki sürücü nesillerinde olduğu gibi, eksen sayısını ve akım derecesini kodlar.

Bu"3"Bunu birÜç eksenli modül- bir fiziksel birim, ortak güç bölümünden üç servo eksenini eşzamanlı olarak çalıştırır ve her eksen için bağımsız akım düzenlemesi sağlar.H302'yi aynı ailenin iki eksenli çeşitlerinden ayıran şey budur.Standart üç eksenli bir CNC işleme merkezinde veya üç kontrol edilen eksenli bir torna makinesinde, H302 tek bir dolap yuvasında tüm tahrik fonksiyonunu işliyor.

Bu"02"Bu varyant için akım çıkış seviyesini belirtir. Tüm FANUC servo amplifikatörlerinde olduğu gibi, nominal akım her üç eksendeki motorlara eşleşmelidir.Bu, mevcut katmanın sistem düzeyinde bir özellik olduğu anlamına gelir. Bu üniteye bağlı üç motorun da H302'nin çıkış özellikleriyle uyumlu mevcut gereksinimlere sahip olması gerekir.H302 ile donanmış bir makinenin, kullanıma verildiğinden beri herhangi bir motor yenilenmiş veya farklı modellerle değiştirilmişse,Yeni motorların orijinal amplifikatör özelliklerine uygun olduğunu kontrol etmek gerekir..

Özellikler

Bir modülde üç eksen: Bakım etkileri

H302'nin tek modüllü üç eksenli mimarisi, çok modüllü dolap yapılandırmalarından farklı özel bir teşhis ve onarım dinamikleri yaratır.Çifte eksenli modülleri, birkaç yuva arasında yayılmış, bir eksendeki bir arıza genellikle hangi modülün alarm durumunu gösterdiğini gözlemleyerek izole edilebilir ve sadece bu modülün değiştirilmesi gerekir.Her üç ekseni de hizmet veren fiziksel birim, bu ekselerden herhangi biri bir servo alarmı attığında ilk değiştirme adayıdır..

Bu, H302'nin her servo alarmı ortaya çıktığında arızalı olduğu düşünülmesi gerektiği anlamına gelmez.Teşhis yöntemi hala standart sırayı takip etmelidir.: Alarm kodunu belirleyin, etkilenen eksen üzerindeki motor yalıtımını ve sarma direncini kontrol edin, kodlayıcı geri bildirim kablosunun sürekliliğini ve koruma bütünlüğünü kontrol edin ve mümkünse,Sorunun tek bir eksene bağlı olup olmadığını veya tüm modülü etkilediğini görmek için diğer iki ekseni çalıştırınDiğer iki eksenin normal şekilde çalışırken, çalışma koşullarına bakılmaksızın belirli bir eksende tutarlı bir şekilde ortaya çıkan bir hata, modül arızasından daha çok motor veya kabloyla ilgili olabilir.Tersine., eğer alarmlar birden fazla eksende görünürse ya da modül güçlenirken başlangıçta başarısız olursa, sürücünün kendisi birincil şüpheli olur.

Bir yedek H302 takıldığında, sadece orijinal alarmı gösteren ekseni değil, üç ekseni de doğrulanmalıdır.Bir bozulmuş eksenle çalışan üç eksenli bir modül, paylaşılan güç bölümünde termal stres biriktirmiş olabilir., ve yedeklemenin kullanıma verilmesi sırasında tüm ekseler boyunca kapsamlı bir işlevsel kontrol yararlıdır.

A06B-6096 Serisi Sürücüler için Kaynak Gerçekleri

A06B-6096 ailesi, daha sonraki nesil FANUC servo sürücülerinden daha dar bir kullanılabilirlik penceresi işgal ediyor.ve ikincil pazar, kullanım dışı bırakılmış makinelere ve kalite denetlenmiş birimleri tekrar dolaşıma çıkaran yeniden inşaat projelerine bağlıdır.. The H302 in particular — as a three-axis module used in complete-axis-group configurations — appears less frequently in circulation than single-axis or dual-axis variants simply because three-axis machine configurations it serves represent a narrower slice of the installed base.

A06B-6096-H302 sürücüleri ile donatılmış ekipmanları çalıştıran tesisler için pratik sonuç basit:proaktif yedek parça planlaması, burada daha yaygın tahrik çeşitlerine göre daha yüksek dividandlar ödüyorRafta bulunan bir yedek makine, üretim durduğunda ve hızlı kaynaklı bir yedeklemesi olmayan bir makine boş durduğunda acil bir tedarik durumundan çok daha düşük maliyetlidir.

6096'nın mevcutluk durumu, birimlerin satıldığı, geri alındığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığı, satıldığıve test edildi ️ bir liste bulunması, stokta derhal kullanılabilirliğin garantisi değildir., ve bir zaman çizelgesine karar vermeden önce doğrudan soruşturma sorumlu bir yaklaşımdır.

Durum, Garanti ve Geri dönüş

Yeni / orijinal durum birimleriBir şey taşı12 aylık garantive performans güvenilirliği ve garanti kapsamının en yüksek değeri olduğu düzenli üretimdeki makineler için uygundur.

Test edilen yenilenmiş birimleriptal edilmiş veya modernleştirilmiş makinelerden geri kazanılmış, listeye eklenmeden önce temizlenmiş ve işlevsel olarak doğrulanmış ve3 aylık garantiPlanlanan yedek stok programları veya maliyetli onarım durumları için,Yenilenmiş üniteler, özellikle yeni stokların her zaman kolayca bulunmadığı bir sürücü serisi için pratik bir seçeneği temsil eder.

Garanti şartları: hasarlı, eksik veya açıklamaya uymayan birimler, teslimat gününde veya sonraki iş gününde fotoğraf belgeleri ile birlikte bildirilmelidir.Normal işletme koşullarında alındıktan sonraki 4 gün içinde işlevsiz bulunan üniteler iade edilebilir.. Yanlış montaj, motor tarafındaki hata yayılması veya teslimat sonrası fiziksel manipülasyon nedeniyle oluşan hasar için garanti geçersizdir. Geri gönderilen her birim üzerinde orijinal garanti etiketi sağlam kalmalıdır.Yanlış öğe satın alma veya fikrini değiştirme için iade kabul edilmez. Her zaman bir sipariş vermeden önce makinenizin belgelerine göre parça numarasını doğrulayın..

Sipariş Verme Bilgisi

Gönderim:Guangzhou depolarımızdan ödeme onaylandıktan sonra 2 ila 4 iş günü.

Nakliye:Uluslararası siparişler için DHL ve FedEx. Guangzhou'daki yerel depo alımı ayarlanabilir. Tek bir işlemde birden fazla bileşen sipariş ettiğinizde kombinasyonlu nakliye mevcuttur.

Ödeme:Tüm sipariş değerleri için T / T banka transferi. 500 USD'ye kadar işlemler için PayPal ve Western Union.

Tüm ithalat vergileri, vergiler ve varış ülkesinin gümrük ücretleri alıcının sorumluluğundadır.DHL / FedEx hizmet kısıtlamaları olan bölgelerde alıcılar, yerleri için lojistik seçeneklerini onaylamadan önce satış ekibine başvurmalıdır.

Sıkça Sorulan Sorular

S1: A06B-6096-H302 hangi denetleyicilerle uyumludur ve A06B-6102 Serisi sürücülerinden nasıl farklıdır?

A06B-6096 Serisi, analog bir servo arayüzü kullanan 0 Serisi, 6 Serisi, 10 Serisi ve 12 Serisi de dahil olmak üzere eski FANUC denetleyici nesilleri ile kullanılmak üzere tasarlanmıştır.A06B-6102 Serisi, aksine, daha sonraki bir nesle aittir FANUC α Serisi ve aynı zamanda analog servo arayüzünü kullanırken, farklı iç mimarisi olan farklı bir ürün neslini temsil eder.parametre yapıları, ve fiziksel konektör düzenleri.A06B-6096 sürücüleri etrafında inşa edilen makineler genellikle benzer bir değişim için aynı serinin gerekli olacaktır. 6096'dan 6102'ye yükseltmek, modül değişikliğinin ötesinde denetleyici donanımını ve kablolama değişikliklerini gerektirir ve bakım onarımından ziyade bir arttıran bir projedir.

S2: Makinemin H302 tarafından kontrol edilen üç eksenden sadece birinde bir servo alarmı var. Bu tüm modülün değiştirilmesi gerektiği anlamına mı geliyor?

Gerek yok. Tek bir eksende görünen servova alarmları sıklıkla motor yalıtımının bozulması, kablo hasarı veya konektör oksidasyonu nedeniyle kodlayıcı sinyalinin bozulması nedeniyle oluşur.Ya da motorun arızalanması yerine, motorun arızalanması.. H302 hatalı olduğu sonucuna varmadan önce, etkilenen eksen üzerinde yalıtım direnci için motor sargıları kontrol, devamlılık ve koruma devamlılık için kodlayıcı geri bildirim kablosunu kontrol,ve belirli çalışma koşulları ile herhangi bir alarm kalıbı korelasyonu aramak (yükEğer alarm eksenin farklı bir yönde veya düşük yük altında sürüldüğünde silinirse,Bu bir motor ya da mekanik sorunun güçlü bir göstergesi, bir sürücü hatası değil.Alarm çalışma durumuna bakılmaksızın devam ederse ve benzer yüklemeye rağmen diğer iki eksende görünmezse,Modülün kendisi daha muhtemel bir suçlu haline gelir, ancak yedekleme siparişi vermeden önce yukarıdaki teşhis adımları tamamlanmalıdır..

S3: Listedeki URL'deki "AO6B-6O96-H3O2" OCR varyantı, A06B-6096-H302'den farklı bir bölüm numarası mıdır?

Hayır, bunlar aynı birime atıfta bulunuyor.FANUC'un etiketleme yazı tiplerinde sayı "0" (sıfır) ve "O" harfi görsel olarak neredeyse aynıdır"AO6B-6O96-H3O2" basitçe "A06B-6096-H302" olup sıfırların tümüyle O harfi olarak yanlış okunur.Orijinal FANUC donanımındaki fiziksel isim plakası etiketi, her yerde sayısal karakterler kullanır; OCR işlenmiş veya fotoğraflardan elle transkripte edilmiş dijital listeler bu görüntüleme hatalarını getirir.Her iki dize biçimini de eşdeğer olarak değerlendirin.Yetkili referans her zaman gerçek donanımdaki fiziksel etiketdir.

S4: A06B-6096-H302 sürücüleri çalışan iki makinemiz var. Bir tanesi arızalanmadan önce yedek birim depolamalıyız mı, yoksa arızalanana kadar beklemeli miyiz?

A06B-6096 Serisi parçalarının mevcut üretimde olmadığı ve ikincil pazarda mevcut olması, devre dışı bırakılmış makinelerden geri kazanılanlara bağlı olduğu göz önüne alındığında,Proaktif stoklama bu sürücüde birden fazla makine çalışan tesisler için daha savunulabilir bir yaklaşımdır- Bir makine çalışmıyorsa, stok mevcutken satın alınan planlı yedek ile acil alım arasındaki maliyet farkı sadece birim fiyatında değil,Ama hızlandırılmış kargoda.Aynı sürücü çeşitine sahip iki makine için,rafdaki tek bir onaylı yedek her ikisini de kapsar ve bu senaryo karşısında nispeten mütevazı bir sigorta maliyetini temsil eder.Bir stok kontrolü ne kadar çabuk yapılırsa ve yedek bir parça güvence altına alınırsa, uygun bir ünitenin makul bir fiyata ve teslim süresiyle mevcut olma olasılığı o kadar yüksektir.

S5: A06B-6096-H302 yedek makinesini kurduktan sonra, makineyi tam üretime geri getirmeden önce hangi doğrulama adımları tamamlanmalıdır?

Sürücü değiştirildikten sonra yapılandırılmış bir çalıştırma ve doğrulama süreci, üretim baskısı altında sorunların ortaya çıkma riskini azaltır.Güçlendirme ve sürücü alarm olmadan başlatılır onaylandıktan sonra, üç denetimli eksenin her biri, düşük besleme hızı ile tüm seyahat aralığı boyunca ayrı ayrı çalıştırılmalıdır. Düzgün hareketin kontrolü, servo alarmların yokluğu,ve CNC ekranında normal pozisyon geri bildirim okumalarıTek eksenli kontrollerin ardından, eksenler arasındaki etkileşim sorunlarının olmadığını doğrulamak için makinenin normal çalışma döngülerini temsil eden koordineli çok eksenli hareketler gerçekleştirin.Tüm eksen pozisyonlarının evlendirme sonrası doğru bir şekilde referansa döndüğünü kontrol edin.Bu çalıştırma sırasında kabin sıcaklığını izleyin, çünkü yeni veya yenilenmiş bir sürücü ilk çalışma sırasında beklenenden biraz daha sıcak çalışabilir. Bu normaldir ve dengelenmelidir.Sadece bu yapılandırılmış doğrulama tamamlandıktan ve birden fazla test döngüsünde istikrarlı çalışmayı gözlemledikten sonra makine üretim işleme geri dönmeye hazırdır.Bu işlem genellikle otuz ila altmış dakika sürer ve makineyi bir üretim partiye devretmeden önce iyi harcanmış bir zamandır.

Doğru nesil, üç eksenli doğrulanmış.
