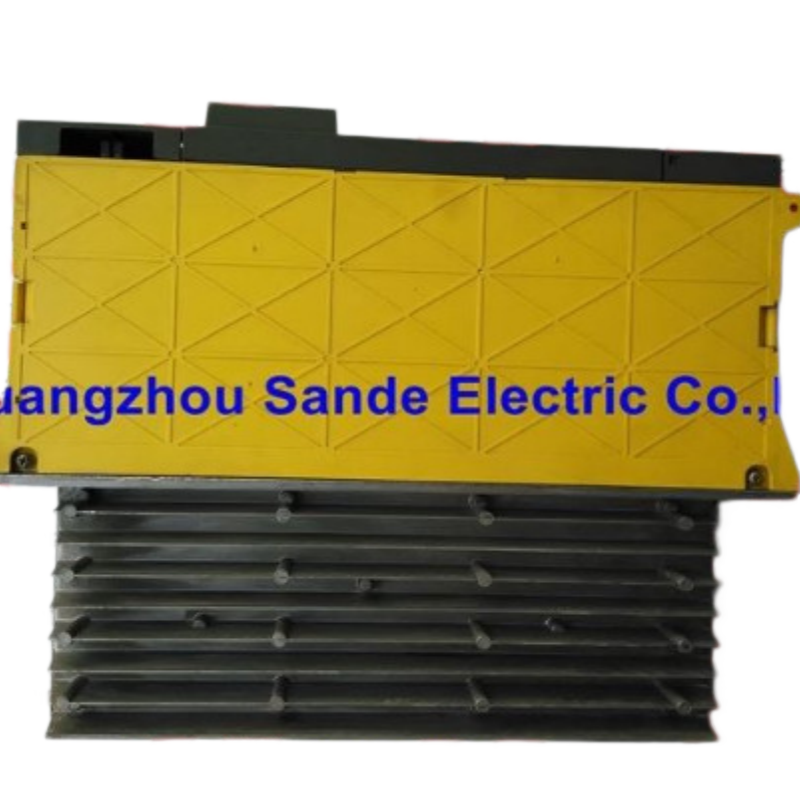

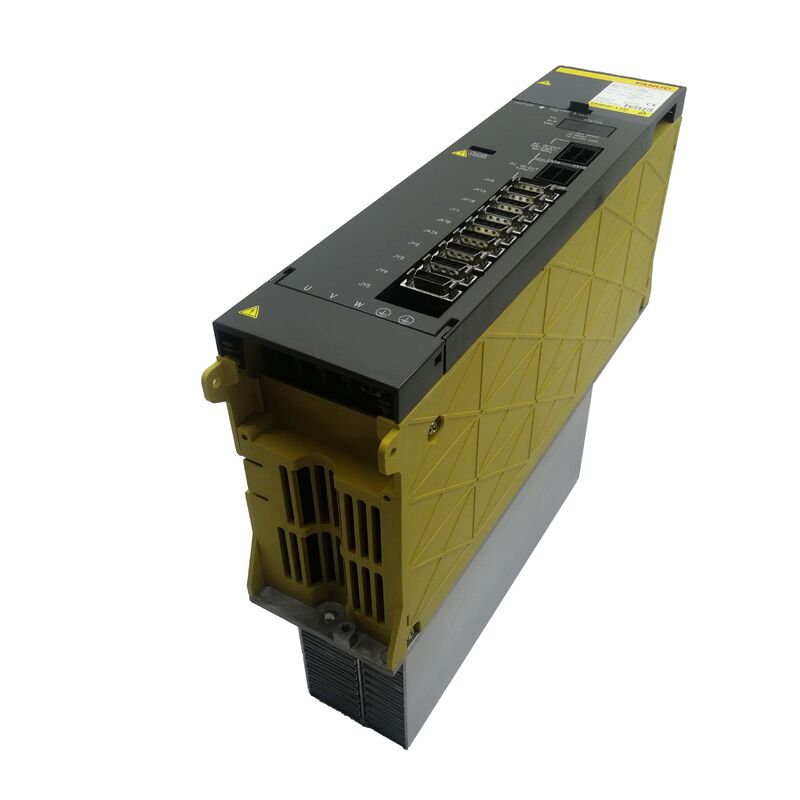

FANUC A06B-6102-H211 AC Servo Amplifikatör Ünitesi — Ürün Açıklaması

Kaba Kuvvet Gerektirmeyen Eksenin Bile Doğru Sürücüye İhtiyacı Vardır

CNC takım tezgahı tasarımında tüm eksenler eşit değildir. İş parçasını hareket ettiren veya ağır kesme yükleri altında iş mili kafasını taşıyan eksenler, hassas, hafif yük konumlandırmadan sorumlu eksenlere kıyasla sürücülerine çok farklı taleplerde bulunur — küçük artışlarla indeksleme yapan bir döner tabla, bir takım değiştirici kolunu kontrol eden yardımcı bir eksen veya pürüzsüz düşük hızlı hareketin tepe akım kapasitesinden daha önemli olduğu bir taşlama makinesindeki ince besleme ekseni.

FANUC A06B-6102-H211 tam olarak spektrumun bu ucuna göre üretilmiştir. α Serisi çift eksenli amplifikatör ailesi içindeki daha düşük akım derecelendirme katmanında — H211 — normal çalışma sırasında akım çekişinin orta sınırlar içinde kaldığı daha hafif eksenleri güçlendiren servo motorlarla eşleştirilmiştir. Bu eksenlere aşırı boyutlu bir amplifikatör takmak performansı artırmaz; akım geri besleme döngüsünde çözünürlük uyumsuzluğu yaratarak ince konumlandırma kararlılığını aslında tehlikeye atabilir. Doğru eksen için doğru varyant, tüm makinenin tasarımcısının amaçladığı gibi çalışmasını sağlar.

Bu ünite Japonya'da üretilmiştir, CE sertifikalıdır ve hem yeni hem de test edilmiş yenilenmiş durumda mevcuttur. A06B-6102-H211, arızalı sürücü yuvanız için belgelenen numaraysa, bu sayfa güvenilir bir tedarik kararı vermeniz için ihtiyacınız olan her şeyi kapsar.

Sürücü Kabinini Okuma: H211, H215 ve H230 Yan Yana

FANUC α Serisi sürücülerle çalışan makineler genellikle kabinde birden fazla A06B-6102 modülüne sahiptir ve bunlar genellikle farklı varyantlardır — çünkü farklı eksen grupları farklı yük profilleri taşır. Bu üç yaygın varyantın birbirleriyle nasıl ilişkili olduğunu anlamak, parça numarasının neden serbestçe değiştirilmek yerine yuvasına tam olarak eşleştirilmesi gerektiğini netleştirmeye yardımcı olur.

Üçü de aynı fiziksel form faktörünü, FANUC kontrolcüsüne aynı analog servo arayüzünü ve aynı sürücü veri yolu konektörü düzenini paylaşır. Bu, kazara değiştirmenin bir risk oluşturmasının tam nedenidir — rafta veya bir listede değiştirilebilir görünüyorlar, ancak CNC'nin servo parametre verileri her yuvanın belirli akım katmanına göre yapılandırılmıştır. Amplifikatör parametrelerini güncellemeden H230'u bir H211 yuvasına takmak, akım düzenleme döngüsünün yanlış davranmasına neden olarak, bu hafif eksenlerin çalışma zamanlarının çoğunu geçirdiği tam çalışma aralığında eksen salınımına veya kararsızlığa neden olabilir.

H211 Bu Ünite Hakkında Size Ne Söyler

FANUC'un α Serisi parça numarası sözleşmesinde, H'den sonraki sonek, sürücünün eksen yapılandırmasını ve akım çıkış katmanını tutarlı bir desende kodlar. A06B-6102-H211 için:

Öndeki "2" bunun bir çift eksenli modül olduğunu doğrular — tek bir fiziksel birim aynı anda iki servo eksenini sürüyor. Bu, A06B-6102 ailesi için standarttır: bağımsız eksen başına akım düzenlemesi olan paylaşılan bir güç bölümü, kabindeki tek bir sürücü yuvasından iki eksenin kontrol edilmesini sağlar.

Arkada "11" bu varyantı akım derecelendirme ölçeğinin alt ucuna yerleştirir. Daha düşük sürekli akım gereksinimlerine sahip servo motorlarla eşleşen katmandır — genellikle bir CNC sistemindeki daha hafif, daha hassas odaklı eksenlerde kullanılan motorlar.

Alıcılar için pratik bir not: Bu sayfadaki URL, "AO6B-6IO2-H2II" dizesini içerir — bu, sıfır rakamının (0) O harfi olarak yanlış okunması ve bir rakamının (1) I harfi olarak yanlış okunmasıyla yaygın bir OCR ve yazı tipi oluşturma artefaktıdır. Gerçek parça numarası, tümü sayısal karakterlerle A06B-6102-H211'dir. Makine belgelerini çapraz referanslarken, her zaman fiziksel isim etiketiyle doğrulayın ve FANUC parça numaralarıyla bilinen bir tehlike olarak dijital listelerdeki optik karakter karışıklığını ele alın.

Özellikler

H211 Gerçek Makine Yapılandırmalarında Nereye Uyuyor

H211'in daha düşük akım katmanı, sahada yaygın olan aşağıdaki senaryolar için çok uygundur:

Küçük Format CNC Torna ve Dönüş Merkezleriçapraz kızak ve taşıyıcı eksenlerinde kompakt servo motorlarla. Bu makineler, büyük bir işleme merkezinin akım boşluğuna ihtiyaç duymaz ve servo motorları buna göre eşleştirilir. Bu yapılandırmadaki bir sürücü kabini, daha ağır üç eksenli makinelerde görülen karışık H211/H230 düzenlemesi yerine, tamamen H211 modülleri kullanabilir.

Tel EDM Makineleri, eksen hareketi yavaş, son derece hassas ve iş parçasına karşı minimum mekanik yük içeren yerlerde. Bu tür makinelerdeki servo eksenlerine olan akım talepleri tutarlı bir şekilde düşüktür ve daha düşük katmanlı bir amplifikatör o çalışma ortamı için doğru spesifikasyondur.

İşleme merkezlerindeki döner ve indeksleme eksenleri, ana iş eksenleri (X, Y, Z) daha yüksek akımlı modüller kullanabilir, ancak döner bir tabla veya indeksleme kafasını kontrol eden yardımcı bir dördüncü veya beşinci eksen çok daha hafif yükler altında çalışır. Bu karışık yapılandırmada, daha hafif eksenler için H211 modülleri ve birincil eksenler için aynı kabindeki H215 veya H230 yaygın bir düzenlemedir.

Kompakt servo motorlu eski freze makineleri, orijinal makine üreticisinin tasarımın kesme zarfına ve eksen hareketine özel olarak eşleştirilmiş daha küçük motorlar seçtiği yerlerde. Bu makineler genellikle düşük akımlı sürücü modüllerinden oluşan tam bir kabine sahiptir.

Durum ve Garanti

Yeni / Orijinal Üniteleruygun ambalajda, kaldırılmamış fabrika stoğudur, 12 ay garanti kapsamındadır. Makine sürekli üretimde olduğunda ve güvenilirlik beklentileri en yüksek olduğunda doğru seçimdir.

Test Edilmiş Yenilenmiş Ünitelerdevre dışı bırakılmış veya yükseltilmiş makinelerden gelir, çalışma koşulları altında işlevsel olarak doğrulanmıştır ve 3 ay garanti taşır. Bunlar, planlanmış yedek stok, düşük kullanım oranlı makineler veya doğrulanmış çalışan bir birimin hedeflendiği bütçe odaklı onarımlar için pratik bir seçenektir.

Tüm garanti talepleri için orijinal etiketin sağlam kalması gerekir. Hasarlı, eksik veya açıklamayla eşleşmeyen üniteler, mümkünse fotoğraflarla birlikte varış günü veya bir sonraki iş gününde bildirilmelidir. Normal çalışma koşulları altında teslimattan sonraki 4 gün içinde işlevsel olmayan üniteler iade veya değişim hakkına sahiptir. Garanti, yanlış kurulumdan, motor tarafı hata yayılmasından veya teslimattan sonra uygulanan parametre yapılandırma hatalarından kaynaklanan hasarları kapsamaz.

Sipariş ve Lojistik

Sevkiyat:Ödeme onayından sonra 2 ila 4 iş günü içinde, Guangzhou depomuzdan.

Nakliye:Uluslararası teslimat için DHL ve FedEx. Yerel Guangzhou depo teslim alma mevcuttur ve doğrudan ayarlanabilir. Birden fazla parça birlikte sipariş edildiğinde birleşik nakliye geçerlidir — tek bir makine onarımı veya birden fazla makineyi kapsayan bir yedek parça programı için birkaç sürücü bileşeni tedarik ederken kullanışlı bir seçenektir.

Ödeme:Tüm sipariş değerleri için T/T banka havalesi. 500 USD'ye kadar olan siparişler için PayPal ve Western Union.

Gümrük:Tüm ithalat vergileri, vergiler ve hedef ülke ücretleri alıcının sorumluluğundadır. Standart DHL/FedEx hizmetinin kısıtlı veya kullanılamadığı bölgelerdeki alıcılar, alternatif lojistik düzenlemeleri görüşmek üzere sipariş vermeden önce satış ekibiyle iletişime geçmelidir. Önceden kontrol etmeden tüm destinasyonlar için hizmet kullanılabilirliğini varsaymayın.

Sıkça Sorulan Sorular

S1: H211'i hızlı bir şekilde tedarik edemiyorum ve makine çalışmıyor. Doğru parçayı beklerken üretimi çalıştırmak için geçici olarak bir H215 ile değiştirebilir miyim?

Fiziksel olarak, bir H215 aynı yuvaya bir H211 gibi uyar — form faktörü aynıdır. Ancak, doğru çalışmasını sağlamak için CNC'deki servo amplifikatör parametresinin H215'in akım derecelendirme özelliklerine uyacak şekilde güncellenmesi gerekir. O parametre değişikliği olmadan, o modüldeki her iki eksen için akım düzenleme döngüsü yanlış referans verilerine karşı çalışacak ve bu da ince konumlandırma hatalarına, düşük hızlı kararsızlığa veya beklenmedik alarm durumlarına neden olabilir. Parametre güncellemesi, FANUC servo parametre yapılandırmasına aşina biri için teknik olarak zor değildir, ancak üretim için makineye güvenmeden önce yapılması ve eksen test hareketleriyle doğrulanması gerekir. Ana risk, geçici düzeltmenin makinenin servo ayarını parça kalitesini ince bir şekilde etkileyebilecek şekillerde değiştirebilmesidir — doğru parça mevcut olduğunda her zaman doğru H211 varyantına geri dönün ve orijinal parametreleri geri yükleyin.

S2: Ürün listesi neden "AO6B-6IO2-H2II" gösteriyor — bu farklı bir parça numarası mı?

Hayır, optik karakter tanıma (OCR) aracılığıyla işlenen aynı parça numarasıdır. FANUC, bazı etiketlerinde "0" (sıfır) rakamı ile "O" harfinin görsel olarak benzer olduğu, ayrıca "1" (bir) rakamı ile "I" harfinin de benzer olduğu bir yazı tipi kullanır. Parça numarası etiketleri tarandığında veya fotoğraflardan yazıldığında, bu karakterler dijital kayıtlarda sık sık yer değiştirir. Doğru parça numarası her zaman A06B-6102-H211'dir — ilk A harfinden sonra hepsi sayısal. Bu parçayı ararken veya makine belgelerini çapraz referanslarken, "AO6B-6IO2-H2II" ve "A06B6102H211"yi aynı birim olarak kabul edin. FANUC ekipmanlarındaki fiziksel isim etiketleri yetkili referanstır; dijital transkripsiyonlar gerçek donanım etiketiyle doğrulanmalıdır.

S3: Makinemiz yaklaşık iki yıl boyunca depoda kaldıktan sonra yeniden devreye alındı. Sürücü arızalı değildi — sadece makineyle birlikte depolanmıştı. Sürücüyü çalıştırmadan önce herhangi bir şey yapmamız gerekiyor mu?

Uzun süreli depolama, bu nesil servo amplifikatörler için iki potansiyel endişe kaynağıdır. Birincisi, DC veri yolu bölümündeki elektrolitik kapasitörler, uzun bir süre boyunca güç verilmediğinde şarj kapasitelerini kademeli olarak kaybederler — kapasitör bozulması adı verilen bir süreç. İki yıl veya daha uzun süreli depolama için kontrollü bir güç açma dizisi önerilir: kapasitörlerin tam voltaj uygulamadan önce nazik koşullar altında yeniden oluşmasına izin vererek, sürücüyü otuz ila altmış dakika boyunca değişken bir transformatör (variac) kullanarak azaltılmış voltajda kademeli olarak açın. İkincisi, depolama sırasında neme maruz kalmış herhangi bir konektör veya temas yüzeyi bağlanmadan önce oksidasyon açısından incelenmelidir. Dahili olarak, sürücünün kendisi yoğuşma hasarı belirtileri açısından incelenmelidir. Depolama ortamı iklim kontrollü ise ve ünite orijinal ambalajında saklandıysa, risk daha düşüktür — ancak kapasitör koşullandırma adımı, depolama koşullarından bağımsız olarak mantıklı bir önlemdir.

S4: Birden fazla küçük CNC makinesinin bakımını yönetiyoruz ve birkaçı potansiyel sürücü sorunları için işaretlendi. Modülleri çıkarmadan ve göndermeden sürücü sağlığını test etmenin bir yolu var mı?

  α Serisi servo amplifikatör sağlığının yerinde değerlendirilmesinin bazı pratik sınırlamaları vardır, ancak modül çıkarmayı gerektirmeyen kullanışlı teşhis yaklaşımları vardır. CNC kontrolcüsünün servo teşhis ekranı, normal eksen hareketi sırasında bu değerlerdeki olağandışı desenlerin tam bir arızadan önce sürücüyle ilgili bozulmayı gösterebileceği gerçek zamanlı olarak akım geri besleme verilerini, hız hatasını ve konum hatasını görüntüleyebilir. Amplifikatörün durum LED'leri ayrıca birçok α Serisi modülünde hata geçmişi bilgisi sağlar: güç döngüsünde temizlenen tekrarlayan geçici alarmların bir deseni veya belirli yük koşullarıyla ilişkili alarmlar, genellikle marjinal termal performansa veya zayıflayan IGBT anahtarlamasına sahip bir sürücüye işaret eder. Sürücü soğutma fanlarının fiziksel incelemesi değerlidir — arızalı veya yavaş fanlar, sürücü bozulmasını hızlandıran önde gelen bir nedendir. Belirli bir eksen birkaç aydır net bir motor veya kablo nedeni olmadan aralıklı servo alarmları üretiyorsa, o eksen için sürücü modülü makul bir sonraki araştırma odağıdır.

S5: Planlı bir bakım programı olarak önümüzdeki aylarda birden fazla siparişte birkaç parça satın alacağız. Fiyatlandırma ve nakliye üzerinde en iyi sonucu almak için bu satın alma işlemlerini yapılandırmak için tercih edilen bir yol var mı?

 Uzun bir zaman diliminde birden fazla makineyi kapsayan yapılandırılmış bir bakım programı için en etkili yaklaşım, önceden bir konsolide gereksinim listesi sunmaktır — tüm beklenen parça numaraları, tahmini miktarlar ve kaba zamanlama — bireysel siparişler aşamalar halinde verilecek olsa bile. Bu, satış ekibinin tüm gerekli varyantların küresel kullanılabilirliğini aynı anda kontrol etmesine, stokları sınırlı olanları veya daha uzun tedarik sürelerine sahip olanları işaretlemesine ve hangi öğelerin önceki siparişlerde önceliklendirilmesi gerektiği konusunda beklentileri belirlemesine olanak tanır. Ayrıca, bireysel sevkiyatlardan daha düşük birim başına navlun maliyeti sağlayan toplu parçalar üzerinde birleşik nakliye düzenlemelerini görüşmek için bir temel oluşturur. Reaktif olarak değil, çeyreklik olarak α Serisi yedek parça tedarikini planlayan bakım yöneticileri genellikle daha az acil tedarik durumu ve daha düşük toplam parça maliyetiyle karşılaşırlar — bu sürücüler için ikincil piyasa, üretim duruşu baskısı altında çalışmayan alıcıları ödüllendirir.

Doğru Katman. Doğru Eksen. Onaylanmış Japonya Menşeli Stok.
